Olá bom dia pessoal e Ou boa tarde né Eh pessoal na última aula acho que foi na última aula não me lembro nós falamos sobre um dos principais métodos de partida de motores né motores de indução trifásico eh Então pessoal o que que acontece Olha o cenário que nós temos aqui existem vários métodos de partida para motores temos a partida por exemplo eh eu vou fazer aqui ó nós temos a partida estrela triângulo temos a partida usando inversor de frequência também pode ser utilizado embora seja o custo né não vale a pena você usar o
inversor de frequência somente para fazer partida não faz sentido temos também uma partida usando autotransformador né e agora nós vamos falar sobre soft eh o Soft Start pessoal olha só que interessante o próprio nome sugere o seguinte Soft Start então uma partida suave todos esses métodos de partida tem um único objetivo reduzir a corrente no momento da partida vamos imaginar que você tenha um motor de indução trifásico e ele vem com a seguinte relação o IP sobre in né a corrente de pico sobre nominal isso aqui é um dado de placa viu pessoal seja por
exemplo sei lá eh oito né supondo que a corrente de nominal dele seja por exemplo 30 a vai dar um pico de 240 a bom mas por que que eu devo reduzir o pico né reduzir ou tirar a corrente de partida Olha só quando você dar uma partida direta né então você tem uma corrente muito alta você causa que a gente fala stress tanto na linha de no no barramento você causa stress eletromecânicos nos contatores nos relê térmicos causa stress mecânico no motor então a vida útil desses elementos cai e principalmente nos cabos elétricos de
potência bom pessoal Então olha só o que que eu faço para eh reduzir a corrente partida utilizo alguns métodos em entre um entre um deles o Soft Start vamos analisar o seguinte uma seguinte situação Vamos pegar uma uma curva típica né Essa é uma curva de um motor de indução trifásica ele ela é assim pessoal ó Isso aqui é uma curva de um motor de indução torque e velocidade quando você parte o motor olha só a velocidade é zero aqui já tá a velocidade final né E você trabalha numa região nominal pessoal olha só que
que coisa interessante se a velocidade é zero e na hora que você parte o torque vai no máximo significa que a corrente de partida vai no máximo causando esses problemas que eu já comentei né Eh então o que que eu faço para eu não ter um conjugado máximo de início e ter uma corrente de partida muito abrupta eu utilizo por exemplo o Soft Start então o que que ele faz ó ele faz isso aqui pessoal ó ele parte do zero na velocidade e vai liberando potência nós chamamos isso de rampa de aceleração a rampa de
aceleração típica de um Soft Start é isso aqui ó ele sai do zero vai fazendo a rampa depois de um determinado tempo né ele encontra o limite nominal então depois de um determinado tempo que ele já está na nominal o que que acontece ele para de fazer a rampa né o trabalho dele já foi realizado então a única função a principal função né de um Soft Start é o quê fazer uma rampa né no motor uma rampa de aceleração para tirar o motor da inércia com isso o que que ele faz ele não deixa dar
o pico na rede o pico que provoca essa essa esses problemas todos mas olha só que interessante vamos analisar a seguinte situação eu tenho um software start né e eu preciso partir vários motores Ora eu já disse aqui antes o seguinte uma vez que o Soft Start realiza o trabalho dele de fazer a partida você não precisa dele mais você pode utilizar outros dispositivos de manobra porque se ele já fez a rampa você não precisa deixar ele conectado na linha Então veja bem a seguinte situação eu tenho aqui pessoal olha só que interessante eu tenho

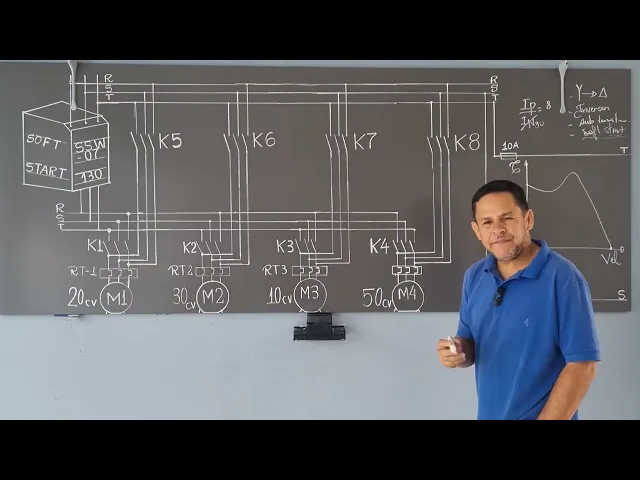

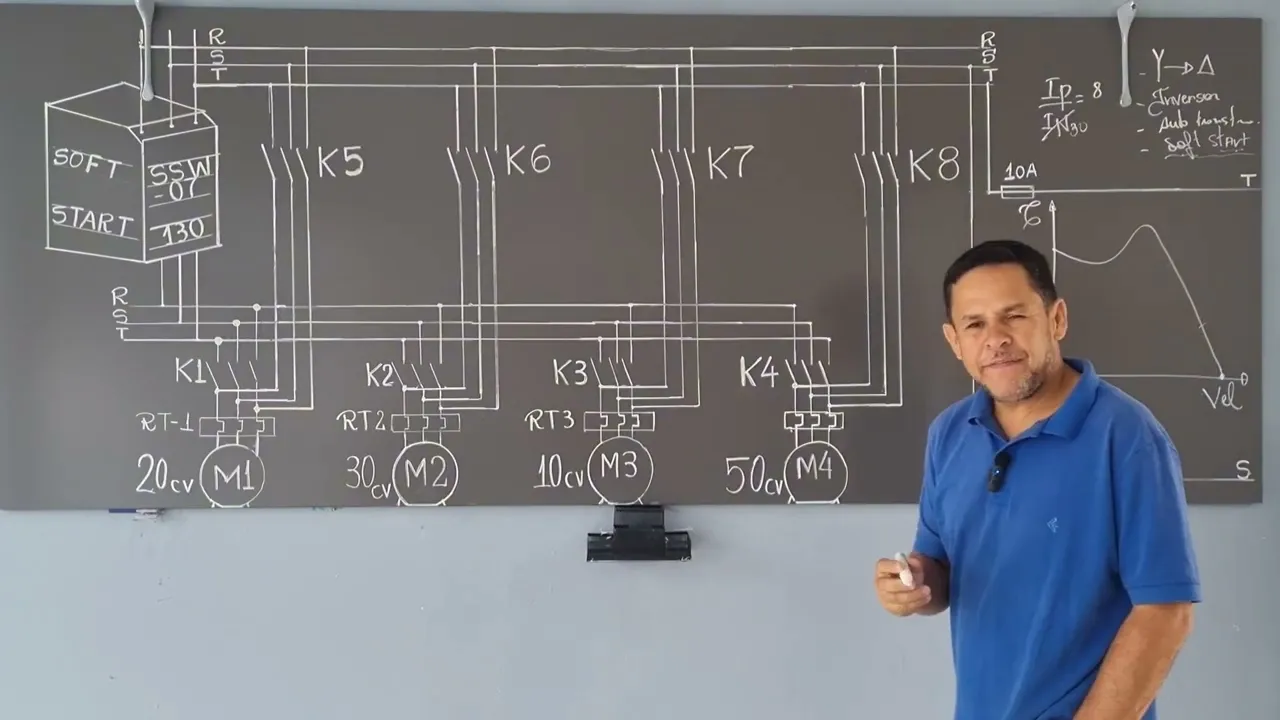

1 2 3 4 motores de potência diferente 20 cavalos 30 cavalos 1050 e eu tenho apenas um Soft Start da Soft Start Veg modelo 07 de 130 a né O que que eu posso fazer aqui ó é simples ó eu uso Soft Start para partir o motor por exemplo eu entro com k1 né quando eu terminar a rampa eu já posso baipasse entro com K5 aqui ó Então se o k1 vai ser utilizado somente no momento que o softstar tiver ativo eu venho depois que ele terminar a rampa desconecta o k1 e boto o K5
para fazer o quê um bypass na no barramento então o motor passa a funcionar depois do do de um tempo com a linha principal né perceba que eu tenho dois barramentos aqui ó um em cima e um embaixo o de cima eu vou usar para fazer o bypass e o barramento de baixo é um barramento comum para o invers para o Soft Start vamos imaginar a seguinte situação eu quero partir não precisa ser na sequência viu pessoal quero partir o o motor três Ora eu venho aqui dou o comando no motor três né Depois que
o Soft Start terminar a rampa eu faço o quê eu abro K3 e coloco o k7 né Só que tem um detalhe no momento que o inversor tiver faz o Soft Start tiver fazendo a rampa enquanto ele tiver nesse intervalo de tempo eu não posso acionar nenhum botão eu não posso entrar com mais nenhum motor né então o que eu faço eu faço um intertravamento Ou seja quando o meu motor o meu Soft Start estiver trabalhando eu faço o intertravamento de tal forma que eu possa apertar o botão nos outros para entrar os outros motores
que não vai acontecer nada eu não vou conseguir colocar dois motores ao mesmo tempo ora Esse intertravamento é bem tranquilo nós vamos aprender a fazer né então é isso aí qual é o propósito aqui usar o Soft Start para partir vários motores né não ao mesmo tempo uma vez que o Soft Start já terminou o trabalho dele eu tiro ele da linha e posso depois acionar um outro motor ora olha só o que que acontece pessoal vamos lá o Soft Start ele vai fazer isso aqui ó né Essa é a curva de uma partida direta
e essa é uma aqui a gente chama de partida direta e aqui a partida com o Soft Start né ou seja o Soft Start ele vai fazer aqui uma rampa de aceleração até encontrar a nominal isso leva um terminado tempo OK esse tempo eu vou jogar lá no meu intertravamento lá no meu comando elétrico da seguinte forma enquanto o Soft Start não me der um sinal dizendo que ele já fez a rampa eu não posso fazer nada eu não posso entrar com nenhum outro contator Ok partiu o contator um fico lá esperando o softstar terminou
de fazer a rampa ele me manda o sinal ele tira o k1 e libera depois para eu dar o acionamento em qualquer um dos outros aí isso aí pessoal é lembrando o seguinte que o principal objetivo de um Soft Start é fazer o quê uma partida Suave né como você pode ver aqui para tirar o pico da rede né aqui você tem uma partida direta Uma Partida com Soft Start Bom basicamente é isso e o que você precisa saber é isso por enquanto pessoal vamos fazer o comando elétrico para que você tenha autonomia né controle
sobre esse sistema isso aqui é chamado de diagrama de potência e agora agora nós vamos fazer o diagrama elétrico ou o comando elétrico né vamos ver como fica Pessoal lembrando o seguinte que não pode faltar sobre hipótese nenhuma um intertravamento Ok só posso entrar com um outro motor quando o Soft Start der o comando que já terminou a rampa Ok vamos lá pessoal l
