Energia Solar Fotovoltaica_ Conceitos básicos

Bom dia pessoal vamos à próxima aula bom vocês devem ter percebido que muito tem se falado em energia solar fotovoltaica O que é isso de fato energia solar fotovoltaica nada mais é do que a geração de energia elétrica através da luz do sol como que isso se dá ocorre da seguinte forma olha existe uma partícula no sol chamada de fótons né Esses fótons pessoal eles ao atingirem as placas né ou os módulos de energia solar módulos fotovoltaicos de na verdade quando eles atingem esses módulos os elétrons se desprendem né e o que que eles fazem

eles entram em movimento ordenado e Nós aprendemos que o movimento ordenado de elétrons nada mais é do que corrente elétrica então através de um efeito chamado efeito fotoelétrico ou efeito fotovoltaico fotovoltaico gera-se eletricidades nos painéis fotovoltaicos bom o que que acontece hoje vocês vão encontrar no mercado pessoal dois tipos básicos de painéis fotovoltaicos vocês vão encontrar o perk e o tipo N O que que muda aqui pessoal é a eficiência de cada um deles né vocês vão encontrar do tipo monocristalino monocristalino e policristalino policristalino o que que muda pessoal é a eficiência de um em

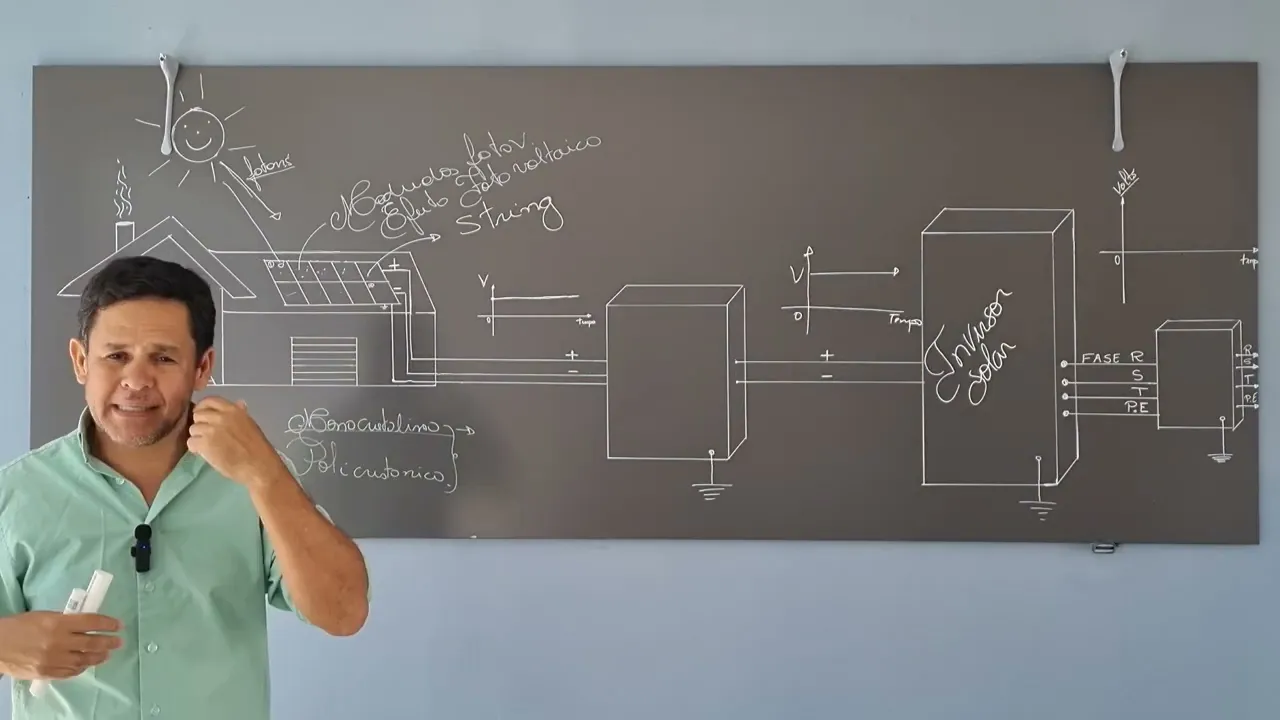

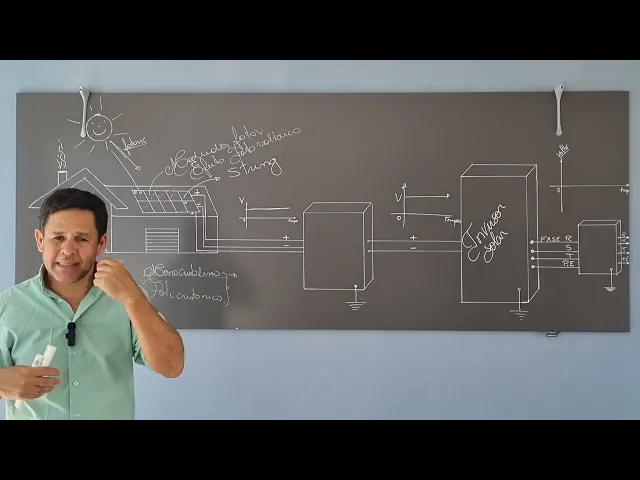

relação ao outro os monocristal salinos eles são mais eficientes Eles produzem mais energia elétrica por metro Quad resumindo é isso então o que que acontece vocês aprenderam comigo o seguinte que a corrente elétrica gerada por painéis fotovoltaicos pessoal ela é do tipo corrente elétrica contínua perceba que ela não cruza o eixo do zero e não muda de sentido portanto ela é contínua no tempo Nós aprendemos tensão contínua e tensão alternada e olha só que interessante quando eu agrupo módulos fotovoltaicos ou placas fotovoltaicas né nós damos um nome a esse arranjo aqui ó de string string

Ok então o que que é string string nada mais é do que o arranjo de módulos fotovoltaicos que que eu faço eu pego várias placas nesse caso 10 e ligo elas em série lembra disso bom olha só se eu tenho se o meu painel fornece energia solar de forma contínua tensão contínua eu não posso pegar a energia gerada pelos fótons né eu não posso pegar energia gerada pelo painel e quando conectar direto na minha casa né Por são grandezas elétricas diferentes na sua casa você tem tensão alternada e o painel fornece em tensão contínua Então

nós vamos precisar converter de corrente contínua para corrente alternada né ou tensão contínua para alternada o equipamento que converte contínuo né para alternado [Música] o nome é inversor pessoal chama isso de inversor solar ora basta que eu pegue a energia do meu painel converta para de contínuo para alternado e conecte na energia da minha casa ok porém tem um detalhe eu não posso pegar o painel elétrico e conectar direto no equipamento que converte de contínuo para alternado eu preciso pessoal de um sistema de proteção né que proteja eletricamente contra surtos contra curtos circuitos contra sobrecarga

Então nós vamos chamar o sistema de proteção a partir de agora pessoal essa caixa de string Box ou seja é a caixa que recebe o arranjo fotovoltaico dentro dessa caixa Pessoal vocês vão encontrar os dispositivos elétricos tais como DPS corrente contínua fusível para corrente contínua disjuntor para corrente contínua perceba que tudo que eu estou falando antes do inversor aqui ó é corrente contínua depois do inversor tudo que eu disser é alternada é ca Ok bom o que que podemos falar mais aqui podemos dizer o seguinte quando eu Gero energia elétrica através dos meus módulos fotovoltaicos

né pelo efeito fotoelétrico certo tem um equipamento que converte de tensão contínua para alternada mas eu não posso conectar os meu módulos diretamente eu preciso né de um sistema de proteção chamado de string Box dentro da string Box eu tenho por exemplo disjuntores corrente contínua DPS corrente contínua chaves seccionadoras para corrente contínua Então pessoal o que vocês T que entender é o seguinte que tudo do lado de corrente contínua tem que ser dispositivos para corrente contínua tudo do lado de corrente alternada tem que ser dispositivos para corrente alternada por exemplo dentro desse painel de proteção

aqui ó eu vou ter DPS eu vou ter disjuntores vou ter DPS Você já sabe o que é vou ter disjuntores posso ter fusíveis né Nós posso ter Chaves seccionadoras porém todos os elementos aqui são pra corrente alternada quando você for comprar do inversor para lá corrente alternada e quando você for comprar os dispositivos daqui para cá é tudo corrente contínua nós vamos aprender a dimensionar tudo isso aqui na aula de energia solar fotovoltaica offgrid aquele sistema que utiliza baterias Vamos aprender a calcular a quantidade de módulos fotovoltaicos a potência do inversor o sistema de

proteção tanto do lado contínuo quanto do lado alternado bom pessoal o que que acontece a partir do momento em que você você compra os painéis seja ele monocristalino policristalinos não importa Lembrando que o monocristalino ele tem maior eficiência no sistema a rendimento né quando você compra e esses painéis você compra ele como por exemplo potência de [Música] pico potência de pico por exemplo vamos supor que você comprou um painel de que 500 w na verdade pessoal a gente especifica energia solar em pico Por que em pico Quando você compra o o o painel ele te

dá uma potência máxima que é a potência que nós falamos para Potência em laboratório a gente chama isso de stc Standard test condition ou seja os caras faz esse teste no laboratório e fala por exemplo que a sua placa tem 500 w de pico mas isso em condições de laboratório nós vamos aprender na próxima aula como especificar painéis levando em consideração a potência que o meus equipamentos realmente precisa né e a quantidade de painéis que eu preciso em pico né em condições de laboratório nós precisamos trazer essas condições de laboratório para uma vida real por

uma situação real Então nós vamos aprender isso também né Eh pessoal basicamente é isso que você precisa saber que os painéis Solares fotovoltaicos converte energia a luz do sol ele pega uma partícula do Sol chamada de fótons e converte em eletricidade o arranjo de painéis Ou seja a ligação em série de vários painéis nós chamamos de string Ok eu não posso conectar o meu os meus painéis direto nos meus equipamentos que eu tenho em casa então eu preciso de um inversor solar para proteger eu priso de dispositivos elétricos né que tá na string box e

tá no painel ca Ok vamos essa é uma forma rápida direta e objetiva de explicar pessoal para vocês um sistema de energia solar então agora nós vamos aprender a trabalhar com energia solar off Grid né desconectar da rede da concessionária usando bancos de baterias vamos lá pessoal vamos pra próxima aula n
