Olá pessoal estamos aqui de volta bom dia boa tarde enfim eh pessoal nós comentamos na última aula que existem vários métodos de partida para motores de indução trifásica pois bem nós comentamos sobre Soft Start sobre inversores re status de partida autotransformador partida direta né no caso partida compensada e nós vamos falar agora de um dos os métodos de partida mais utilizados que é o Soft Start na última aula nós fizemos o diagrama de potência e agora nós vamos falar sobre o comando elétrico bom qual era a condição imposta eh no último no última aula é
o seguinte você tem apenas um Soft Start né e com apenas um Soft Start você quer partir vários motores bom pessoal Qual é a condição para isso O que ocorre é o seguinte você pode partir vários motores não tem problema nenhum mas você precisa parti-las de tal forma que apenas um motor entre por vez né então quando o Soft Start estiver fazendo a rampa de aceleração Ou seja quando ele estiver aqui ó né Por exemplo ó nesse intervalo de tempo eu vou chamar de Del T nesse intervalo de tempo eu não posso E permitir que
nenhum outro motor e entre então para conseguir isso eu preciso fazer alguns intertravamentos elétricos para impedir o operador né do painel ali de apertar um botão por exemplo vamos imaginar quem esteja fazendo a rampa seja o motor dois né que é acionado pela contatora de força ou contatora de potência K2 então eu tenho que intertravado de tal forma que se o operador apertar o botão por exemplo para entrar o motor motor 4 ele não vai conseguir enquanto Soft Start não terminar a rampa e mandar um sinal né dizendo que a rampa foi concluída pois bem

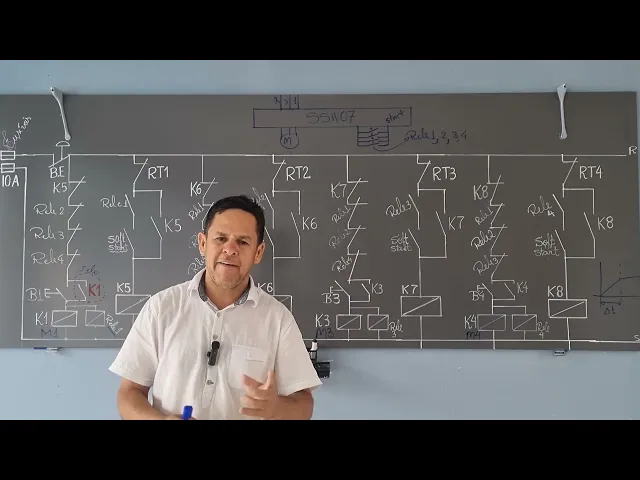

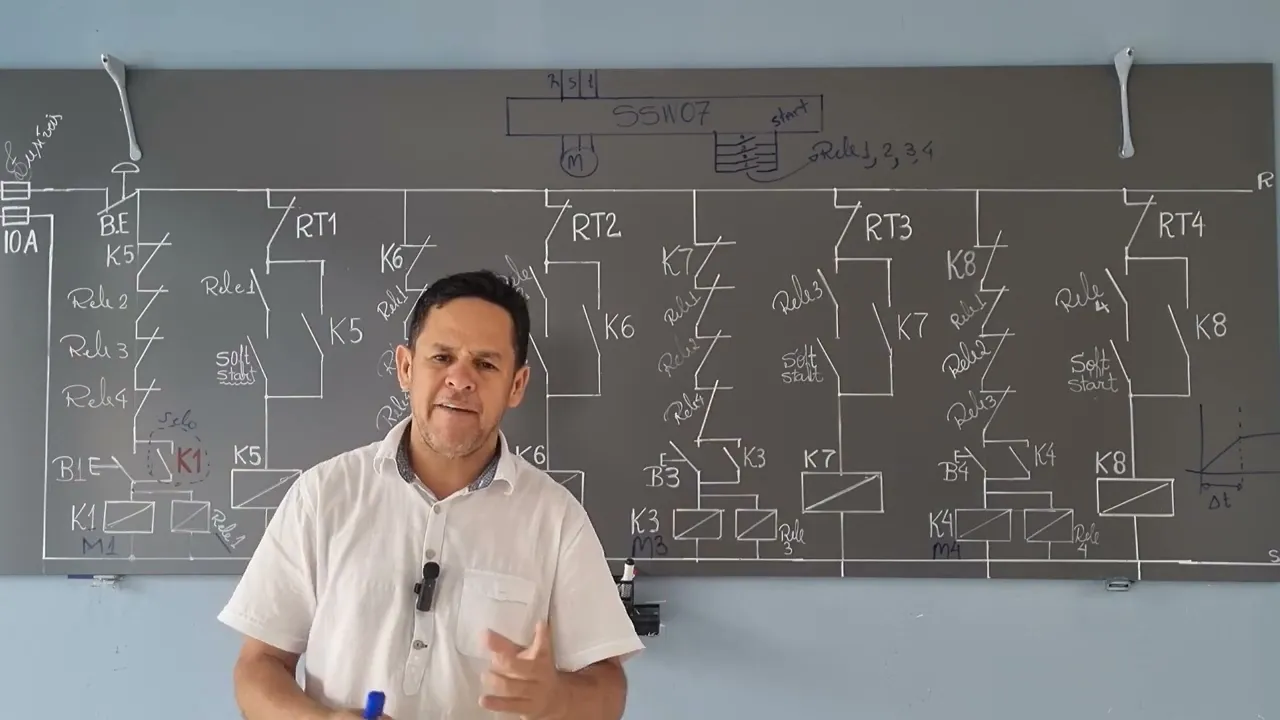

vamos fazer a análise então né Eh sobre esse método de partida eh Então vamos lá Olha só pessoal vamos pegar um um aqui eu vou começar no B1 aqui só por questões didáticas mas poderia ser começar com motor 3 motor 4 não importa Então esse k1 ele aona o motor 1 o K2 aciona o motor 2 se você olhar na última aula lá no diagrama de força você vai entender e assim sucessivamente o K3 Motor 3 e o K4 motor 4 e o que que acontece quando o inversor mandar um sinal que terminou a rampa
eu o inversor não Soft Start eu não preciso mais dele eu posso tirá-lo do circuito como é que eu faço isso eu desligo o k1 né e boto um contator de by pass nesse caso aqui o K5 é o bypass né e depois o k6 é o bypass k7 e assim sucessivamente o que que eu quero dizer é o seguinte pessoal quando o Soft Start termina de fazer o trabalho dele você não precisa dele mais você pode utilizar para um outro motor né então quando eu não preciso dele mais e Quero manter o motor ligado
É claro eu preciso bypassar o Soft Start então esses contatores fazem isso eu jogo o o o motor no barramento principal tiro o Soft Start e deixo pro próximo motor vamos analisar aqui se como é que é a situação Olha só eu tenho um um botão aqui ó por exemplo B1 ele é um push botton momentâneo Ou seja quando eu apertar esse botão todos os elementos dessa desse comando elétrico aqui ó estão dando condição porque aqui tá fechado fechado fechado e fechado quando apertar B1 quem que entra entra o contator k1 o que que ele
faz como esse botão aqui ele é momentâneo quando eu tirar o dedo desse botão que que ele faz o o k1 vai desligar só que nesse caso ele não desliga porque nós colocamos aqui ó um selo né um intertravamento Então esse selo aqui vai fazer o seguinte quando eu apertar e tirar o dedo o k1 entra e trava para próprio contato auxiliar dele então fica travado aqui nós chamamos isso aqui de selo né um selo elétrico bom olha só que interessante quando k1 entra entra o eh vai entrar no caso o motor um mas veja
que paralelo ao k1 eu tenho o relê um o que que acontece quando k1 entra imediatamente entra o relê um então eu coloquei vários relês auxiliares aqui ou poderia ser Mini contatoras para quê pessoal porque eu preciso de vários contatos para esse comando elétrico né Lembrando que esse k1 K2 K3 K4 são contatores de grande porte né E esses relê 1 relê 2 relê 3 e 4 são relês de comando aquele relê que vem com a base vem 4na e 4nf para você fazer comando elétrico ou uma mini contatora Olha que interessante quando o k1
entrou ele ligou o motor um perfeito junto com o relê e paralelo entrou o relê um os dois foram energizados Olha o que que relê um imediatamente pessoal ele vem e abre todas as outros ele tem um intertravamento aqui ó ele joga no relê um Você tá vendo que ele está aqui ele está aqui e ele está aqui ó então quando esse relê entra ele desabilita né ele abre aqui ó ó o que que ele faz ele vai abrir aqui ele vai abrir aqui e ele vai abrir aqui ó ora Olha que coisa interessante quando
esse cara estiver trabalhando né Esse comando que eu dei esperando ainda o sinal da Soft Start eu desabilitei o m2 desabilitei M3 e desabilitei M4 através do relê um ó eu abri o circuito o o operador pode ficar batendo aqui no botão ó tentando dar comando que não vai adiantar por quê Porque o relê um InterTv fez um intertravamento elétrico Ele desligou as outras possibilidades Ok bom vamos continuar ao mesmo tempo que abriu aqui pessoal Olha que interessante ele veio aqui ó e Fechou então ele deu condição para entrar o bypass só que o bypass
está esperando um comando vindo lá do Soft Start né então lá no Soft Start tem um relê em interno aqui ó que eu vou programar ele para mandar um sinal um pulso quando terminar a rampa de aceleração ora terminou a rampa de aceleração esse contatinho aqui o que que ele faz ele dá um pulso então ele vem e fecha aqui ó quando ele aqui já tá fechado né porque esse cara tá dentro quando ele fecha aqui a Soft Start manda o comando entra quem o K5 só que eu InterTv o K5 também aqui ó eu
não preciso mais do k1 eu posso tirar o k1 que tá associado ao Soft Start e colocar o K5 então eu fiz um bypass se você eh abrir o vídeo da aula anterior você vai perceber o seguinte que lá no comando de lá no diagrama de potência tem o k1 e o K5 o K5 é o meu contador de contator de bypass é uma contatora de potência viu bom entrou o K5 olha só o que que ele faz aqui ó ele desliga Tira k1 e tira o relê 1 quando ele tira o relê um pessoal
todos os outros relês agora voltam a dar condição Por que que volta a dar condição para que o operador né o o o cara lá do comando que vai dar o comando possa escolher uma outra possibilidade por exemplo o motor 4 né então ele termin terou a rampa mandou um pulso aqui ó aqui é só um pulso ó que que aconteceu pessoal quando o Soft Start terminou a rampa ela fez isso ó pá fechou e abriu deu só um pulso por que que eu consigo e manter o K5 energizado Porque existe também aqui ó um
contato de selo basta um pulso Basta apenas um pulso do do K5 para eu selar ele por aqui e ficar fechado a a o o a energia vem da fase ó a energia vem passa pelo relê térmico que não deu sobrecarga veio aqui o K5 agora Fechou então ele trava Por aqui ó Ok então pessoal Olha só e isso vai acontecer em todos os todo o comando elétrico pensa o seguinte ó vamos fazer uma seguinte análise e caso ocorra sobrecarga no motor Eu tenho um relê térmico para derrubar aqui ó tenho um relê térmico aqui
relê térmico relê térmico então eu derrubo também desligo o motor em caso de sobrecarga bom vamos analisar pessoal é uma seguinte situação e eu vou colocar aqui ó um botão de desliga tudo ok se tiver se houver um comando aqui ó botão de desliga basta eu botar um único botão aqui para desligar a qualquer momento porque um um único botão porque eu só vou ter um motor por vez Então não preciso colocar um desliga em cada um já vai ter um motor só por vez então não faz sentido vamos supor que esteja funcionando o cassete
aí eu venho bato aqui e derrubo Ok mas eu poderia Claro nesse caso aqui jogar o botão de desliga se eu quiser desligar individual colocar ele em cada linha lógica não tem problema nenhum em cada e linha de elétrico bom então é isso pessoal é bem tranquilo não tem muito segredo Mas vamos fazer de novo uma análise né usando agora nós vamos usar um outro botão agora para ver se tá funcionando certinho vamos lá vamos supor que o operador chegou para trabalhar escolheu partir o motor qu uma necessidade do processo que não vi o caso
quando ele apertar o botão B4 né ele vai partir o motor 4 o motor 4 vai ficar selado por aqui entra um relê paralelo aqui que por sua vez o que que o relê faz pessoal ele manda um comando paraa Soft Start também partir então a Soft Start começou a fazer a rampa ok ao mesmo tempo que o relê qu entrou Olha o que que ele fez ele mandou um sinal aqui para fechar esse contato e ao mesmo tempo ele desabilitou os outros motores ó ele desabilitou as outras linhas de comando por que que ele
desabilitou porque ele precisa terminar o tempo de rampa aqui quando der o tempo de rampa o que que vai acontecer o sof start vai mandar um comando de pulso ele manda um pulso aqui ó esse contato na verdade aqui que nó est analisando ele manda esse aqui dá um pulso faz isso aqui ó esse pulso já já é suficiente para entrar o k8 o k8 vai quando o k8 entrar Olha o que que ele faz ao mesmo tempo ele sela por aqui e vai lá e derruba o a outra contatora do M4 que tava lá
no Soft Start então eu bypass sei o Soft Start ok que que acontece nessa análise quando uma coisa você tem que deixar claro é o seguinte quando eu partir o motor eu tenho que usar relz auxiliares para desabilitar o outros comandos para não entrar dois motores ao mesmo tempo então quando o relê 4 entrou nesse caso pessoal Olha o que que ele fez ele derrubou as outras linhas lógicas e ele deu condição aqui ó fechou aqui ó quem que ele tá esperando ele tá esperando só o Soft Start terminar a rampa e mandar o pulso
quando o Soft Start mandar um pulso olha aqui ele vem aqui ó dá um pulso aqui o k8 dá e fica selado por aqui então permanece ligado ok vamos supor que durante a rampa o operador Tenta colocar outro outro motor não vai conseguir porque Onde tiver rl4 ele vai derrubar ele vai abrir aqui ele vai derrubar aqui abrir aqui e ele vai derrubar aqui ó Ok perceba que ele tá desabilitando todas as linhas de comando elétrico exceto a dele própria veja que aqui eu tenho ó 1 2 e TR mas eu não tenho quatro aliás
eu não posso ter senão não faz sentido né Se eu jogar esse esse contato aqui ele vai ficar eh entrando e saindo repicando Então pessoal funcionou ó quando o K4 entrar eu habilito aqui fico só esperando o Soft Start entrar Soft Start deu um pulso entrou o k8 e o motor já tá vai o Soft Start já tá mais passado pode ser utilizado para outro lugar eh e veja que tem um intertravamento do k8 aqui quando o k8 entra eu dou um pulso aqui e e derrubo o K4 e o relê Ok quando o relê
é derrubado pessoal ou desligado ele volta a dar condição né Para que você faça outros comandos elétricos Ok dê outros comandos bom eh pessoal é isso aí não tem tanto segredo é bem tranquilo então se você quer partir vários motores né vários motores usando apenas um Soft Start Esse é um comando que o pessoal utiliza muito e funciona perfeitamente Ok então é isso pessoal Muito obrigado até a próxima aula seja bem-vindo ao meu canal e eu peço por favor encaminhe os meus vídeos para a rapaziada que tá entrando agora na área de elétrica que queira
