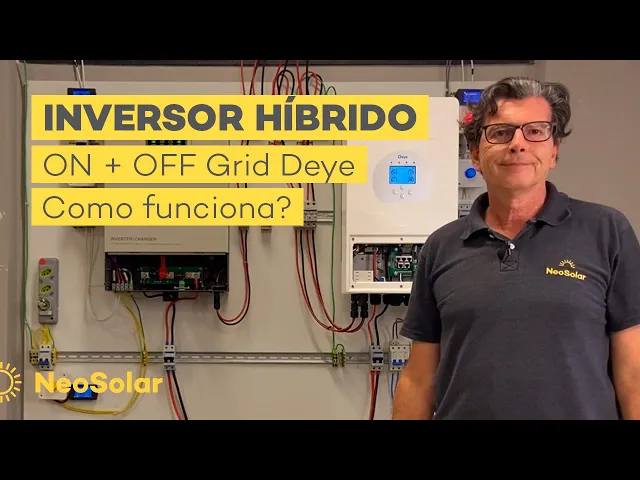

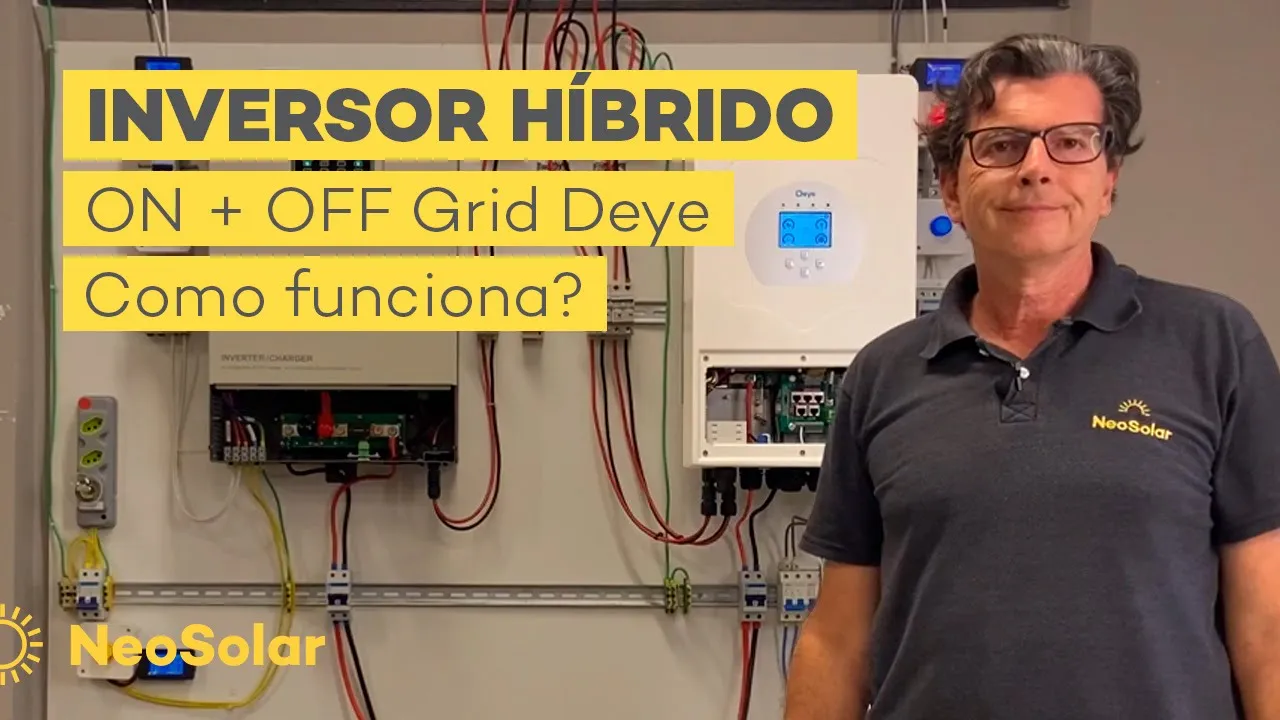

Olá pessoal sou Paulo fruges responsável pela área de treinamentos aqui danel solar estamos aqui nesse vídeo falando diretamente com vocês do nosso laboratório e especificamente inversores híbridos a gente tem aí os híbridos hondrídeos híbridos of Grid e nesses dois vídeos que nós estamos aí apresentando para vocês a gente vai falar especificamente dos inversores híbridos um grids nesse primeiro vídeo a gente vai representar para vocês características configurações e aplicação dos inversores híbridos e no segundo vídeo a gente vai apresentar os kits já montados pela anel solar e como a gente também é entender e calcular como

eu calculo na verdade a minha autonomia em termos de bateria S do meu sistema híbrido Quando faltar energia para ter o meu backup de energia para a gente começar pessoal né a primeira pergunta né que sempre surge essa dúvida O que são inversores híbridos tá e a gente tem dois modelos de inversores aqui né a gente tem o Power High da epever e tem o daí né esse é um híbrido off Grid e esse é um híbrido ongrid eu vou estar explicando isso para vocês tá o que caracteriza um inversor híbrido são dois aspectos o

primeiro ele receber mais de uma fonte de energia então no caso né dos inversores eles recebem painel solar recebem a rede elétrica e alguns casos como daí é que a gente vai estar falando ainda pode receber um micro inversor gerador é outras fontes de energia isso configura que ele é um inversor híbrido e os inversores híbridos um Grid eles têm a capacidade de operar no modo um Grid ou conectado à rede ou off Grid isolado da rede você pode esses modos de funcionamento ou você pode programar para que ele se altere dependendo do horário das

condições que você estiver com o teu sistema funcionando é naquele momento tá quando a gente fala né nesse caso de inversores on ou off Claro o inversor F greedy ele jamais vai devolver para rede então ele é um híbrido off e o inversor on Grid ele tem a capacidade de devolver para rede você se quiser você pode desabilitar essa função outra dúvida bastante comum que a gente recebe É sobre o que é o Grid zero ou zero Grid né então nos inversores híbridos com a função ombridge de conexão à rede que nos nossos casos que

a gente vai estar falando daqui para frente que é o daí eu tenho a possibilidade de mesmo estando conectado à rede da concessionária é eu optar por algum motivo que eu queira né não exportar essa energia para rede tá quando eu ativo essa configuração no inversor tá eu deixo de injetar a rede e eu vou direcionar essa energia para as minhas cargas os meus equipamentos tá que aqui a gente tem uma configuração geral onde eu tenho né eu vou estar explicando agora nos diagramas que vocês vão ver aí no na tela de vocês tá o

que que é uma configuração genérica de um inversor é híbrido on Grid Então como vocês podem ver pessoal né esse é um desenho genérico não é especificamente de uma marca só para a gente entender eu tenho entrada de painel solar tem entrada da rede elétrica e tenho entrada de um gerador também e eu posso alternar ou trabalhar em conjunto com essas entradas como for melhor tenho a conexão das Baterias nele e eu Diferentemente de um inversor um Grid tradicional que eu só tenho uma conexão com a rede no híbrido eu sempre vou ter uma saída

né que vocês estão vendo aí a tomadinha alimentando os equipamentos de uma residência esses equipamentos que estão aí que aparece na tela é uma saída separada né que eu tenho né a saída eu vou mostrar depois no diagrama daí mas eu tenho uma saída representada aqui por uma tomada específica então todos os equipamentos que vão funcionar numa falta de energia tá eles têm que estar ligados nessa tomada específica Ok então isso é um ponto muito importante tá o inversor ele permite no momento da conexão à rede segurança se faltar energia da concessionária as baterias assumem

todo o sistema e o que estiver ligado a partir dessa tomada de saída vai continuar funcionando por um determinado período que eu vou estar mostrando para vocês uma maneira rápida a gente calcular essa autonomia tá E ele permite todo um gerenciamento de energia vocês podem ver que na rede elétrica eu tenho uma setinha dupla eu posso estar injetando ou devolvendo para rede tá E ao mesmo tempo recebendo energia dos painéis Solares e se precisar também energia de um gerador caso seja necessário tá então esse diagrama que vocês viram aí que eu mostrei é um diagrama

genérico tá porém eu vou mostrar agora para vocês né a gente vai falar especificamente do nosso inversor diet tá que ele é o híbrido ogrid e a gente tem aí uma tela né mostrando uma das possibilidades de funcionamento então ele tá gerando energia pelos painéis Solares essa energia tá suficiente para carregar a minha bateria uma parte dela eu estou devolvendo para rede nesse momento que eu não estou usando Toda energia e a outra parte está sendo consumida né pelos meus equipamentos tá na saída né na tomada específica dele tá essa energia que tá voltando para

rede não tá necessariamente indo para concessionária ela tá indo para o meu quadro geral né E aí os outros equipamentos ligados no quadro geral que não estão ligados nessa saída específica do inversor podem estar consumindo essa energia então isso não quer dizer que eu esteja devolvendo realmente para rede né porque eu não tô medindo lá no relógio eu tô medindo no equipamento tá então essa energia que eu tô devolvendo pode estar sendo consumida pelos outros equipamentos tá no caso né especificamente do inversor é daí eu tenho um diagrama específico dele aonde ele tem umas características

mais completas do que aquele diagrama É genérico que eu mostrei que características são essas então a gente pode ver a entrada ali do solar a entrada da bateria a entrada né da rede elétrica a saída né que a gente chama de backupload tá então se a gente olhar ele aqui né eu tenho aqui a entrada dos painéis tem a minha bateria tá tenho a rede né que tá vindo aqui através dessa linha aqui né ele tá todo energizado funcionando e tenho a minha saída do upload que é essa esse pente aqui dessa régua de tomadas

né tá ativo tá aceso e eu tenho pessoal um ponto muito importante né que nesse inversor que é uma porta a mais tá que ela está como Smart load ou Grid inverter ou gerador ela tem três funções essa porta tá E essa porta que ela tá aqui tá em cinza né no nosso diagrama que vocês vão ver também aí mais para frente o diagrama aqui né mostrando para vocês o que que essa porta permite ou eu entro com um gerador ou ela vira uma porta de saída se ela virar uma porta de saída eu ativo

como Smart load se eu não quiser se eu tiver no Grid 0 eu não quero devolver nada para rede né é as baterias estão carregadas e eu já estou consumindo energia na minha saída né de backup o excedente ele joga tomada essa saída Smart load que essa outra reguinha que eu tenho aqui tá é que eu vou utilizar todo o excedente que eu iria jogar na rede no caso aí a foto está mostrando um boiler elétrico de aquecimento de água pode ser uma central de ar condicionado pode ser até um carregador de veículo elétrico então

o excedente que eu não quiser jogar para rede eu jogo para o Smart load e uma outra característica muito interessante tá também do inversor da e que essa porta ela pode virar uma entrada de um micro inversor ou de um inversor normal um Grid eu já tenho um Grid na minha residência quero instalar o híbrido não tem problema a saída desse inversor um Grid ele vai entrar aqui nessa porta e eu vou fazer o gerenciamento de todo o sistema tanto do híbrido quanto do meu inversor um Grid que eu já tenho tá tudo através do

meu inversor tudo através das telas do meu inversor pessoal então essa característica Super Interessante tá é que eu consigo gerenciar tudo isso Outro ponto ele permite paralelismo de vários inversores ou trabalhar com três inversores em trifásico tá então ele me dá aí uma possibilidade enorme de características de funcionamento tá nessa tela que vocês estão vendo agora pessoal é o que eu expliquei na primeira tela vocês enxergam na parte de cima ali eu ativei essa porta dele como entrada de inversor então ele aparece um inversor externo que no nosso caso seria um micro inversor que nós

temos aqui injetando energia junto com os painéis Solares essa é uma tela real de funcionamento que eu tirei a foto tá então quando eu tirei essa foto eu tava gerando com o painel solar bateria tava carregada ele tava mandando aí para para as cargas que eu tava consumindo ainda devolvendo um pouco para a rede e a outra opção eu alterar essa porta para funcionar como Smart load então se eu quiser eu zero a minha devolução para rede e todo excedente ele vai para essa porta Smart load E aí eu entro realmente na função Grid 0

e aproveito toda a energia eu não desperdiço a energia em excesso que eu não estaria utilizando né Então essas características todas são bem interessantes e permite uma versatilidade do equipamento muito grande pessoal não deixe de seguir a gente nas nossas redes sociais YouTube Instagram Facebook se você gostou desse vídeo deste o seu like e assista o segundo vídeo dessa série que é onde a gente vai estar apresentando para vocês os kits híbridos e como dimensionar o tamanho do seu banco de baterias bem pessoal
