Diagramas em Blocos dos esquemas elétricos. Para que serve?

bom então vamos dar sequência às aulas de esquemas elétricos Essa é a segunda aula de esquema elétrico tá primeira aula foi uma aula de introdução tá E essa aula que a gente vai começar realmente a entrar Nos esquemas tentar começar a passar aqui um pouco mais informações para vocês ok é que que eu vou fazer eu vou compartilhar com vocês que dois esquemas elétricos tá e nós temos aqui ó vocês vão ver que cada esquema como eu já falei cada esquema ele é feito aí por um dinheiro né diferente então eles são sempre diferentes Tá

bom mas a gente vai abordar nessa aula aqui são os diagrama em blocos todo esquema elétrico tem tá isso aqui é algo que eles fazem é sempre tá então todos que moram que você pegar você vai ter esse diagrama os blocos basicamente o que que é esse diagrama em blocos tá esse diagrama em blocos é para você ter uma noção de qual o quinta controlando quem tá bom Quem é responsável Tá então vamos ver aqui por exemplo eu vou deixar a criança aqui por enquanto vamos não um aqui ó eu vou mostrar para vocês se

vocês repararem aqui eu vou pegar o meu meu Whats vocês repararem aqui ó aqui eu tenho tá o o processador tá tá vendo aqui ó o processador tá E esse processador ele me mostra aqui que ele é um dual-core tá vendo ele tem 478 pinos O que significa que ele não é um processador BGA o que que seria o processador BGA aquele processador que é soldado na placa-mãe tá então ele é só criado esse aqui OK e ele controla né ele manda sinais aqui ó para essa esse Mc 1402 que é o sensor ter mal

né então daqui ele manda é esse sinal para o sensor thermal sensor termal é aquele que vai mostrar né Quantos graus que tá esse processador Mas de repente se ele chegar ali no limite dele para não sei qual é o limite desse aqui mas não sou pouco limite seja 100 graus né o sensor termal vai pegar esse 100 graus e vai desarmar a placa tá placa vai desligar mas aqui ó isso aqui pessoal só que a gente tem uma noção uma noção é uma noção mesmo da da placa tá essa aqui é uma noção ainda

não é muito aprofundada vamos dizer assim tá então o processador ele troca ou ele sai informações tá vendo a certo aqui ó ele troca informações aqui e esse componente e esse componente troca informações com o processador que componente É esse aqui pelo que a gente pode ver aqui essa placa ela tem dois integrados ó tá vendo entendeu os integrados então provavelmente esse componente é a ponte Norte tá então aqui processador e Ponte Norte tá aqui inclusive me mostra que essa ponte Norte é ela que é responsável pela parte gráfica está sendo gerado a imagem através

dela tá é através do lvds e deve tá E também suporta DDR2 tá vendo aqui mais algumas informações bom legal a gente não tá aqui para estudar não viu pessoal estudar que eu falo assim te dá esse esquema elétrico está aqui para poder entender como que funciona um diagrama em blocos tá então beleza e aqui ele troca tá vendo que tem a seta fica mostrando certa para cá e certo para cá e fica tá trocando informações ainda ele troca informações aqui com esse islote de memória tá vendo e ele tá me troca informações com esse

slot de memória e Note que ele tem apenas um um canal um caminho que troca informações com os dois Slots tá outros para pagar um pouco para tirar um pouco dessa bagunça aqui outros vocês vão ver que esse canal que esses lote troca informações com o canal e aqui vai ter outro canal próprio ou seja nesse caso aqui eu consigo já só de bater o olho eu consigo perceber que se por um acaso eu tiver um problema é aqui com esse com esse islote aqui provavelmente eu digo não problema com os lotes fisicamente tá mas

se esses lotes aqui de memória não tiver funcionando esse aqui também não vai estar porque porque estão todos passando e no canal para venda então todos eles estão ligados Os dois estão ligados ao mesmo canal se um de uma memória não funciona no slot não vai funcionar na outra também tá isso claro se os lotes não for o defeito não vou islote tá bom Espero que você tenha entendido que o que foi que eu quis dizer outras informações aqui no diagrama em blocos que a gente consegue ver além de ver quem comunica com o que

né a gente consegue ver também aonde com a página né a gente consegue mais informações a respeito de um determinado setor então por exemplo se eu quiser saber mais informações a respeito aqui no processador a desculpa da ponte Norte a página que eu posso saber mais informações a página 7 8 9 10 11 e 12 tá vendo aqui ó a ponte Sul também é a responsável também troca informações também que as ela tá dos dois lados então troca informações com a ponte Norte Eu também já sabia estudamos sobre isso né com troca informações com a

ponte Norte e aqui ó ele mostra aqui ele suporta até 12 USB 2.0 tá vendo ele suporta suporta até 4 portas sata2 tá vendo ele suporta E aí o que você consegue ver tudo que ele vai aquele que suporta tá vendo Então é ele que tá controlando ele é o controlador e tudo isso daqui o que que eu quero dizer com isso tá não quero dizer o seguinte que vamos usar aqui como um exemplo tá Vou colocar aqui ó colocar aqui então quero dizer o seguinte Olha eu sei que o áudio tá vendo o áudio

está ligado aqui ó Intel audio tá eu sei que o áudio tá ligado a ponte Sul tá E esses sinais que saem da ponte sua aqui ó ele chega até o essa outra controlar é de áudio que a alc662 tá e ele também chega né ele também Chega aqui ó um modem Nossa pa cantiga para caramba Então vamos falar do áudio que é melhor tá então ele chega aqui no áudio nessa controlador e depois dessa controlador aqui que ele vai para o microfone externo e para o alto-falante interno e também ele manda a sinais para

o microfone digital e online um beleza legal que eu quero dizer aqui agora Vamos repensar o que foi que eu acabei de falar a ponte Sul manda sinais para essa controladora de áudio que manda sinais para os alto-falantes e os microfones tá bom legal se por um acaso esse microfone vamos supor tá esse microfone externo que aquele do P2 não estiver funcionando né e Você conferiu e eu perdoo esses tá bom pelos está funcionando ele tá tá bem não tá quebrado não tá danificado você vai ter que verificar o seguinte você vai ter que verificar

esse circuito tá o página 35 E aí você sabe que existe uma controladora de áudio lá que tá controlando esse P2 tá E aí você vai verificar lá nessa controladora vai ver se tá faltando alguma atenção tem algum problema e tudo mais vamos supor que você não encontrou nada de errado você inclusive para garantir você fez até a troca da controladora e mesmo assim o áudio não funciona né que que você vai ter que fazer você vai ter o diagrama em blocos vai ter que verificar a Olha só quem é que controla Então esse áudio

não adianta eu ficar aqui trocando tudo que não está funcionando porque o problema ele está aqui na ponte Sul que a ponte Sul e a responsável tá ela que que é responsável tá fazendo esse áudio funcionar Tá então a ponte isso manda seus sinais para essa controladora de áudio e essa controladora de áudio manda os sinais aqui para os conectores Tá bom mas não tá funcionando você já sabe exatamente Quem é o responsável né ele tem gente que ele não sabe disso não entendi aí a pessoa começa a regravar milhos a pessoa começa a fazer

mil coisas que não faz nem sentido tá é o áudio parou de funcionar eu sei lá eu fiz uma outra coisa aqui e troquei a memória Olha a memória onde que tá eu troquei a memória e voltou a funcionar o áudio é distante alguns comentários assim né assim talvez até Pode ser né mas não faz mesmo E aí você vai ficar mesmo imaginando como que trocou a memória e voltou a funcionar o áudio né sendo que uma coisa não tem ligação com a outra né então é aqui que a gente fica tendo uma noção básica

do que é e quem está controlando o que tá o que eu consigo ver que quem controla o HD e o drive CD também é a ponte Sul tá o que é mais que a gente consegue ver aqui ó vamos aqui do lado de cá primeiro que a gente ver olha só aqui também tem um monte de coisa tem câmera tem USB Você tá vendo que aqui tem USB 8 USB 4 USB 3 porque aqui nessa ponte Sul ela tenha soldas dela que ela tem uns pontos de soldas dela pois aqui fala quantas horas são

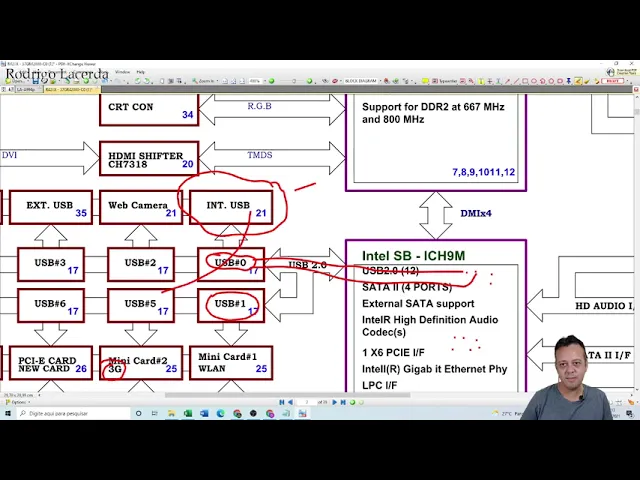

é que não falou tá geralmente falar com outras esferas tem tá então o que acontece Uma porta USB para ela funcionar né ela precisa de usar duas esferas tá duas esferas o almoço por essa usb0 aqui ó ela tá ligada em duas esferas aqui ó duas esferas Independentes sendo dados mais e dados menos tá então tá sendo usado aqui então vamos supor que essa porta USB aqui a porta vai ser bem número zero parou de funcionar Tá pode ser solda fria nas esferas ou pode ser que essa esse setor se danificou Tá mas isso não

quer dizer que as outras portas USB cês vão parar de funcionar Tá bom talvez seja só ela que parou de funcionar Tá então aí você com o esquema elétrico você consegue inclusive ir fazer uma adaptação fazer uma troca você pode usar uma outra porta USB por exemplo a porta USB aqui ó você pode estar usando ela usando o esquema elétrico você sabe da onde puxar da onde pegar o sinal para você inverter falar eu vou inverter então então eu quero usar essa porta USB um essa porta USB o número um aqui ó eu vou pegar

os sinais dela aqui que tá e ela e vou mandar para cá para quanto sb0 que eu preciso essa porta USB 0 eu preciso mais dela do que dessa outra e assim por diante que é só um exemplo tá pessoal então você consegue saber exatamente como que você vai fazer para você botar ela para funcionar Tá bom é por isso que às vezes as pessoas assista alguns vídeos ver algumas pessoas fazendo algumas coisas que chamam de gambiarra né mas na verdade não é bem gambiarra repente a pessoa tem né o esquema é que ela tem

um conhecimento que ela pode trocar o que ela pode fazer e é por isso que a pessoa faz aquilo que ela tem aquela até noção do que ela está fazendo tá aí as pessoas agora tá acharam essas pessoas de gambiarra serviço porco e tudo mais mas não é bem assim tá se não fosse assim de repente esse setor aqui ó tá ele não estaria funcionando porque ele está ligado à porta USB 0 eu e o cliente fala mas eu preciso desse setor funcionando eu preciso acertou funcionar para mim esse esse mini Card 3 oi para

mim tanto faz eu não preciso dele tá aí você vai falar para frente então tá bom então vou fazer o seguinte ó eu vou eu vou desativar o seu mini Card aqui ó três pontos de 3G tá então não vai funcionar mais o seu 3G mas eu vou conseguir colocar essa porta sua para funcionar entendeu então assim isso tudo é conhecimento você vai com quando você tem um esquema elétrico você consegue fazer algumas alterações ok aqui passando para baixo a gente consegue ver nós temos aqui o IP é que é o super aí eu super

aí ó o super aí o aqui aí ele comunica com a ponte Sul a venda ele como ele ficar pronto isso e aconteceu troca informações com ele também tá E aí a gente consegue ver a chegar mais perto o meio distante aí a gente consegue ver aqui também ó nesse bloco em diagramas que e ele tem ele se comunica com alguns sensores esse sensor Réu que eu não sei não é porque a gente bate o olho aqui quem sabe não tá pessoas tem que subir o que que é real real inglesa inferno mas eu não

sei o que que eles querem dizer com sensor réu tá aí eu teria que ir lá na página 28 tentar entendeu o que acontece tá ele também troca informações aqui com SW tá ele também troca informações com o teclado e também troca informações com UTP que é o touchpad tá aqui ó ele tem uma BIOS tá vendo ele tem uma BIOS aqui ó que troca informações com o super aí o que é que ela abriu de estar tá é abrir os de estar do supereu troca informações Aqui também tá é legal então se caso o

seu teclado parou de funcionar o teclado do notebook parou de funcionar Você já fez a troca dele já fez tudo que podia e mesmo assim não funciona tá Fique sabendo que quer a responsável ir é a superar eu pode ser que você fazer na troca da superar eu tudo volte ao normal a mesma coisa para o touchpad mouse né ah mas Rodrigo eu quando eu coloco o teclado USB funciona Claro mas quem controla USB encontrar USB a ponte Sul quem quem controla o seu teclado interno quem te chama é o teclado do notebook é acesso

para eu por isso que você coloca um teclado USB ele funciona e você coloca o teclado interno não funciona então você tem que saber como que você vai fazer aí estamos tem que descobrir quem tá com problema é quem sabe que quem faz esse esse controle é a superar eu tá bom tão grande chance do defeito será supera eu faço peralta ligando tá funcionando sim mas tem um setor isso para eu tem vários pinos e os primos dela ou internamente não está funcionando naquele setor tá e olha só acho que aqui pessoal não vou me

prolongar mais não tá vamos passar aqui rapidinho para o outro para vocês ver alguma coisa diferente né vamos ver o que que tem de diferente nesse aqui rápido rapidamente Ó esse daqui é um chip só tá é um chip só esse aqui é um chip só e ele ele é tudo ele é pch ele é ponte Norte e Ponte Sul e ele é processador tá vendo tudo em um só e aquele me mostra que ele é soldado via BG Ah tá vendo ele tem inclusive 1170 pinos de solda Pois é independente disso a Então é

isso aqui é aquele caso né deu problema em alguma coisa né alguma coisa parou de funcionar aqui as chances são seu processador é tudo tá nele né então ele deve trabalhar bem quente tá pessoal dela trabalha bem quente independente disso vamos orar rapidinho aqui ó então ele comunique com a memória tá vendo aqui a gente consegue a memória é uma memória ddr3l tá vendo ao memória ddr3l com um ponto 35 volts né todo mundo sabe ddr3l é um ponto 35 volts né ele também controla que as portas USB 2.0 porta USB 3.0 tá vendo e

que tá então o que é o que que tá ligado as fotos do USB só tá ligado a câmera Tá ligado tem um rango aqui ó que eu não sei o que que é esse Rubi tá tenho que outra porta USB na página 24 fala que é uma porta ou seja um conector tá aqui ele tem o touch screen quer dizer que esse notebook ele é aquela tela de toque tá também tá ligado a ele também é mais informações você consegue ver na página 24 aqui é pra gente ter uma noção viu pessoal ter uma

noção ó o HD tá conectado aí ele também o drive já está conectado ele controla tudo pelo só aqui ó aquele lance do áudio sai aqui os sinais dele ó ele controla ele manda os sinais as informações para o uma outra controladora de áudio né então ela é a controladora Mãe manda para controladora filha né e as contadora filha que manda os sinais aqui para o interno O interno explica que alto-falante interno tá E para um combo de Jacques né que é só uns P2 né Não sei quantos tem aqui tá um cubo pode ser

mais um Beleza então se caso esse áudio parar de funcionar você vai brincar você vai ver se tá chegando esses sinais as tensões nesse nesse áudio aqui nesse nessa controladora de áudio a LC 32 27 se tiver chegando você fazer a troca dela se caso mesmo assim parou de funcionar não funciona indo o áudio tá aí grandes chances do defeito está aqui tá bom aqui no processador e também ele tem uma BIOS tá vendo ele tem um aviso de 8 megas tá que tá ligado ao processador que ali apresentador pch e tudo né aqui a

super aí eu troque informações com ele né claro e aqui quem controla então o teclado interno e o touchpad também é a super aí ó tá vendo e aqui ó quem controla a funk é o cooler e os LEDs né os LEDs aqueles que acendem na placa liga é a superar o que geralmente é assim mesmo tá bom Olá pessoal acho que não tem muito mais o que falar não tem muito mais informações que eu possa passar aqui senão vai ficar uma aula muito longa Tá mas é eu acho que deu para vocês entenderem aí

como é que as coisas funcionam né alguma coisa interessante aqui ó eu posso tá falando é ver aqueles casos eu e já já terminei de brigando comigo falando isso aqui ó é mas é porque aquela coisa a gente tem que ter o conhecimento né pessoal Olha só você liga o notebook notebook não está gerando imagem é no no conector lvds tá não gera imagem aqui não gera imagem tá não gera imagem no HDMI mas ele está gerando imagem o B G AM Ah e por que que ele tá gerando imagino beijar e não gera imagem

nos outros ou pode ser vice-versa também mas geralmente a pessoa só passa a ver que não está gerando imagem no notebook quando a tela dele do notebook para de funcionar então a pessoa vai lá e conecta um cabo VGA e da imagem aí a pessoa fala assim como uma tela já fiz a troca da tela já fiz a troca do Cabo Flat Já fiz tudo que podia né E mesmo assim não funciona né nesse caso aqui tem duas opções de vocês olharem bem ó aqui você poderia testar através de um cabo HDMI e ver se

esse cabo HDMI você tá funcionando você através do que desse cabo eu tô falando nesse caso aqui tá pessoal você através desse cabo HDMI tiver funcionando o significa que aqui ó aonde tá soldado aqui o as esferas de solda está se passando imagem porque tá chegando aqui tá vendo que ele que ele vem aqui ó tá vendo que ele entra aqui pois é então aqui ó ele segue e aqui ele tem uma outra controladora tá vendo que aquele a jogadora para esse caso aqui tá Mas não é sempre assim não Então nesse caso aqui se

você fez a troca da tela a troca do Cabo Flat para tudo certo e ele ficou certo a liberar essa tudo certo lá então o defeito aqui grande senso de ser essa controladora que de LDS tá bom aí se você pagar troca dela vai voltar a funcionar mas se você olhou aqui no HDMI também não tem imagem no HDMI eu já sabe que a imagem já tá parando daqui para cá então já não tem imagem aqui ó eu não vai adiantar o trocar esse cara aqui não vai adiantar academia não tá não tá sendo controlado

pelo por esse essa controladora tão HDMI está ligado diretamente aqui na no processador com significa aqui de algum problema ou nas esferas aqui ou no setor do processador aqui ah mas quando eu ligo aqui no VGA funciona Rodrigo Sim porque as esferas do ver geração outras Ok espero da vegetação outras então aqui nesse caso tá funcionar É mas não tá funcionando aqui porque aqui deu problema nesse setor Ok já tinha muita gente brigando comigo falando comigo que não foi só louco é técnico amador e tudo mais mas é porque as pessoas às vezes não tem

muito assim elas não têm muita noção né das coisas às vezes fala sem saber beleza bom é isso essa foi a aula de hoje tá aula aqui esquemas elétricos até acabei me aprofundando um pouco mais o que eu queria tá mas vai ser assim agora as próximas aulas também tinha falar mais e mais ainda cada vez mais sobre esquema elétrico eu quero passar uma noção aí boa para vocês para como eu disse a gente tá sempre aprendendo tá esquema graça está sempre aprendendo sempre tem uma coisa nova Não dá para mim te falar 100% que

eu vou conseguir passar tudo porque nem eu sei tudo de esquemas elétricos tá aí eu sei o que o que dá para mim virar tá bom Um dia a dia Ok se você gostou deixa o like Não esqueça de se inscrever no canal ativo e toda vez que saiu novo vídeo você seja notificado grande abraço e até a próxima aula
