Familiarizando ainda mais com as simbologias dos esquemas elétricos.

e como dar sequência aqui então nossas aulas de esquemas elétricos nessa aula eu quero mostrar para vocês como que é o desenho continuando sobre simbologias né Mas afinal um desenho que você vê aí ó simbologia que você vê o que que se trata né então é isso que eu quero mostrar para vocês eu vou compartilhar aqui com vocês vó até ela tem que esse esquema elétrico aqui nós vamos começar aqui ó Ah tá vamos começar aqui ó com esse cara aqui ó tá pq101 né pq101 O que que é o pq101 né Toda vez que

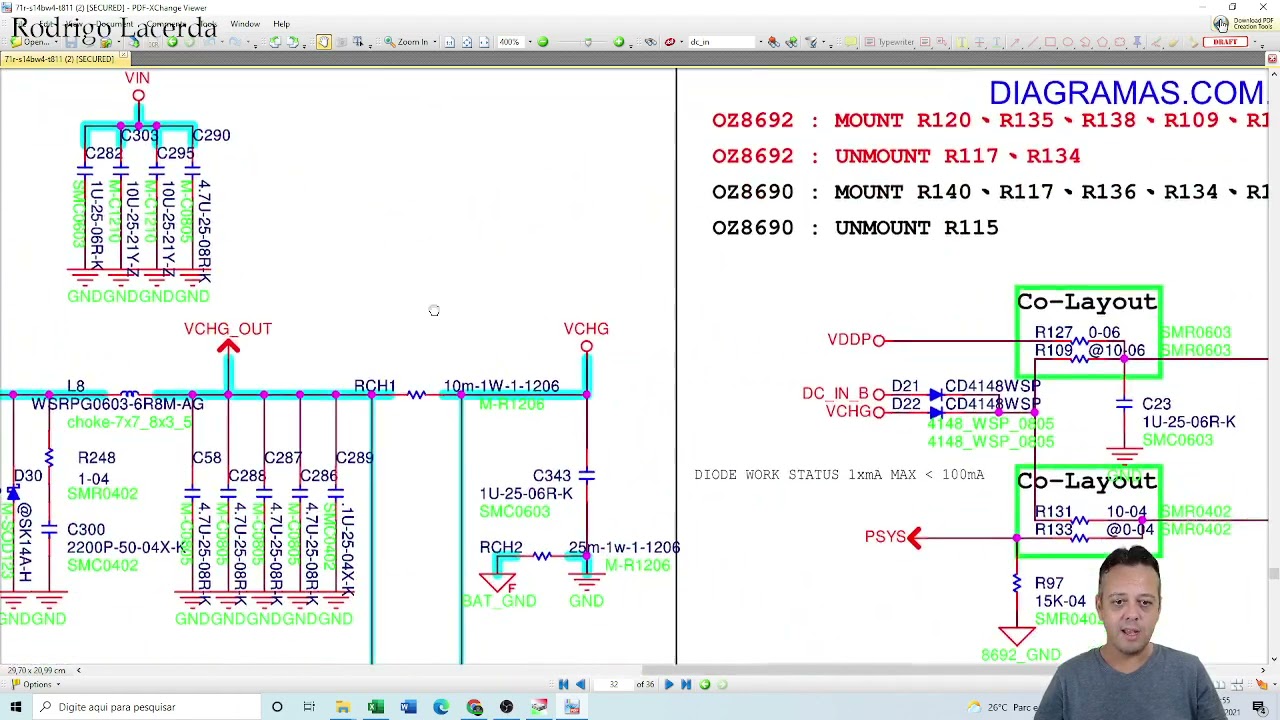

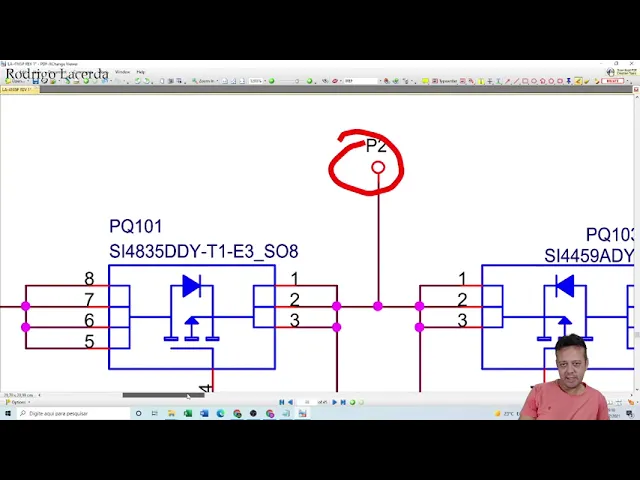

vocês vejam que o que eu já falei isso antes nas aulas bem bem no início O que é de mosfet né então se você vê aqui ó tá vendo que ele é umas fat tá então aqui tem outro pequeno e que sempre três também alguns fat tá isso aqui eu quero que vocês coloquem na cabeça de vocês mas é é assim eu particularmente eu acho bem simples de entender tá talvez você possa ter algum alguma dificuldade no início mas depois você vai acabar gravando isso tudo aqui tá então aqui eu tenho um pequeno 104 você

não tem que é diferente o desenho esse aqui é um mosfet né E esse pequi aqui ó é um transistor tá vendo que ele é O que é um transistor digital também já abordei isso aqui na aulas passadas tá pessoal é só para vocês se familiarizarem aí aqui no caso eu tenho um capacitor tá esse desenho aqui ele é de um capacitor tá aqui ó é o pr-101 aqui um capacitor tá trazendo pc-101 tá vendo poderia ser só 61 também você sempre um capacitor AC em um resistor tá vendo br-101 um resistor outras coisas que

a gente pode falar que também só pagar aqui um pouco tá aqui ó por exemplo esse resistor ele é de 47 cá tá vendo Grande 47k e a O que é mais que dá para poder mostrar aqui esse mosfet que a gente viu aqui no início ele tá com a seta voltada para sus então ele é um mosfet canal P tá vendo dá para gente ir aí estudando tudo isso né então o que você já vai começar a entender Olha isso aqui é o outro capacitor que aqui ó mostra para vocês uma coisa que muita

gente a gente acha que capacitou ele vai vi pai de um lado e do outro não nem sempre o capacitor vai estar com a sócia das suas pontas os seus lados ligado ao Terra tá nesse caso aqui mostra exatamente ó esse capacitor aqui ele recebe uma atenção de cá e ele recebe a atenção de carro ele não tá ligado ao Terra em um momento tá vendo tanto é que essa aqui tá vindo aqui ó e o está ligado ao Terra Então nem sempre você vai pegar um capacitor que tá limpando em um dos lados tá

agora só você pegar o capacitor pipa dos dois lados Aí sim ele tá tá ruim não necessariamente ele tá mais a chance de de tá ruim é muito grande pode ser a trilha né aqui ó já aproveitando a aula não Tem calma não tem nada a ver né a mala de simbologia mas olha só deixou só mostrar para vocês aqui se por um acaso esse capacitor aqui ó ele estiver em curto tá tiver passando aqui essa tensão aqui se tivesse mais capacitores aqui na linha tá todos eles estariam ligado ao Terra tá então você iria

vir nos demais capacitores aqui ó você teria a mesma coisa esse iria limpar dos dois lados tá levarei aqui esse parei aqui E esse me pariu é só que só um deles que tá ruim para jogar que você remover esse capacitor aqui esse daqui vamos parar de gritar porque é esse que tá fazendo a linha toda vim a terra tá não é bem o caso aqui da aula aproveito para tá explicando para senão depois eu acabo esquecendo aqui é outro capacitou ó que não está ligado ao Terra tá vendo ele tá ligado de cá ele

está ligado de cá mas ele não está ligado ao Terra Olha só ele vem aqui aqui ó ele para eu o outro capacitor aqui tá ligado ao Terra tá vendo Então isso capacitores aqui não estão ligados ao terra e esse aqui tá e continuando esse desenho aqui é uma pele ou seja um indutor ou uma bobina que você pode falar e esse desenho é assim aí eles são esses esses Morrinhos aqui aqui em Minas gente chamaria de Morrinhos né então Toda vez que você vê esses Morrinhos aqui significa que é uma pele tá é uma

bobina um indutor o que mais A grande maioria das mãos e esses que eu já mostrei tá A grande maioria aqui é outro mosfet esse mosfet também que canal aqui ó tá vendo a setinha dentro tem uma setinha tá aqui apontando para os outro não perder também canal ver tá se você tem dúvidas com relação Como é o funcionamento do mosfet tem uma aula sair onde mostra tá aqui uma simbologia que a gente estudou uma arroba que que significa arroba que eu falei o arroba é quando não está presente mas não não confie 100 porcento

tá aqui tá voltando para mim que esse capacitou Aqui não está presente na placa Tá mas eu não sei isso aqui eu só iria garantir para vocês eu realmente fosse vai confirmar se ele não estava presente tá bom aqui é outro resistor vamos ver se tem alguma outra coisa outro transistor digital o que mais que eu posso mostrar aqui pessoal Quero mostrar de tudo um pouco aqui ó que nós temos um dia olho olha aqui no miolo perder 102 é que tá até a descrição do diodo RS a referência né 4148 tá vendo a gente

consegue ver né E como que funciona um diodo também tenho aula e explicando né do anodo para o cátodo ânodo cátodo passa atenção aqui ó Ok beleza é o que mais esse aqui ó Eu também tá mostrando aqui um dois e três o que que é esse desenho aqui aqui inclusive até facilitou em ele facilitou muito porque os caras colocaram aqui ó o dreno o sócio Gate é umas fat algumas Pet aqui também tem a referência dela tá vendo aqui do lado também tem uns a referência dele Ok até mais a música aqui Ó esse

sinal aqui ó e esse outro símbolo que vocês vão ver e muito tá esse símbolo aqui essa seta dessa forma aqui geralmente é um sinal vindo da super-herói ou mas também pode ser vindo da pch Tá então vamos ver se esse aqui está vindo a superar eu ou pch como é que eu vou fazer ó e RF o que eu tô copiando aqui ó essa essa escrita que me fala até dá onde está abrindo a página 32 Só que eu acho melhor digitar tá pessoal os melhor digitar do que lá na página de 2 e

tentar encontrar então e é e RF tá vamos lá pro curau e olha aqui esse daqui tá vindo na verdade da pch pessoal justamente do setor v-gear da pch tá vendo aqui apreciar a casa aqui ao processador é o dois é deixa eu ver aqui ah ah não sei se essa parte aqui tem um processador unido com a pch que ele fala que é um cantiga o VG A lvds então aqui para mim poder ter a certeza como é que eu faço pode ser mais rápido tá eu venho aqui ó no diagrama em blocos e

eu olho ao cantiga Na verdade ele é ponte Norte P só na funciona com ponte Norte ainda pela minha última morte beleza e aqui seria a ponte sua tá então é isso aí tá vindo lá da ponte Norte esse esse sinal tá vendo que eu falei que poderia ser tanto super aí ou o sinal ou pchi vamos tentar encontrar um sinal de super aí ó tá aqui também tá saindo ó tá saindo da Super aí o também o mesmo sinal tá sendo a super aí ó é um desenho serviu para os dois em então aqui

a você consegue ver se acerta está saindo hora tá vendo aqui ela saindo quer dizer ele tá vendo que ela tá contando para lá quer dizer que está saindo né então daqui só saio sinal ele não entra se fosse assim ó hoje cês tão vendo aqui ó tá certo está só entrando então aqui só entra um sinal de algum lugar e tem também aquele que troca informações que tanto entra quanto sai Deixa eu ver se eu acho aqui ó um momentinho acredito me chama que eu vou eu vou eu vou encontrar aqui alguma possível Oi

Camila e não aqui achei tão esses sinais aqui ó tá vendo como é que ele fica quer dizer que ele troca informações tá ele tanto sai quando entra também é informações Ok então ele troca e informação é bacana que tem mais dele ó tá vendo e só para relembrar vocês tá Eu já falei isso em outra aula mas você é bom então sempre falando que de repente na outra aula você não percebeu repente você não ouviu toda vez que vocês verem aí um hashtag ou seja na minha época que só chamada aqui que #né e

toda vez que vocês verem esse símbolo tá significa que ele funciona a nível lógico baixo a zero vou tá bom então esse sinal aqui ó por exemplo tá me mostrando que ele tem um nome acabei underline RST hashtag significa que o funcionamento dele é quando ele está em zero volts se ele tiver aqui por exemplo 3 voos ele não está em funcionamento ok que mais quero mostrar o máximo que eu puder pessoal aqui para você passar o máximo de informações de simbologia tá o que mais que eu posso passar aqui de simbologia para você o

que temos uma arroba aqui temos um Terra ligado ao terra a cama lá que tem mais coisa eu tenho certeza que tem mais absoluta tá ok você que interessante né a música de parar vamos passar para outro esquema tá tá vendo aqui tem só uma uma bolinha né do que tentar Vale trânsito pé dois ó tá escrito P2 e tem só uma bolinha essa bolinha significa que a continuação dele aqui ao quando passar essa bolinha seria a continuação dele tá na mesma página Tá então vamos ver que essa página a página 38 só que eu

sempre gosto de procurar aqui eu não gosto de ficar procurando olhando não tá P2 estão até dois e vamos ver perdão ele não é isso né agora apareceu outros Pedro era mais fácil ter horário online Que página que era aquela meu Deus vamos orar de novo não tem nada a ver com isso é dois vamos ver aqui Ah tá vamos ver se ele continua aqui então pode tentar um P4 aqui também vamos ver se eu acho que dois aqui dessa página a minha onde tá ela não achei nada no db2 aqui nessa página E aí

se alguém Achou aí meu som Oi tá meio distante né Oi tá meio difícil hein se eu consigo fazer vou tentar fazer a bolsa do planeta Palio a chave só consigo E nós nem achou em justamente no esquema é que eu quero mostrar que o negócio funciona assim o negócio não funciona Que beleza hein Por isso que eu falo dá para confiar 100% Onde sp4 Aqui se ele acha e é quatro é para ser assim né Para dar continuidade na mesma página aí vai lá para outro lugar e ela lá P4 G1 eu não achei

eu não vou não achei esse aqui eu não consegui provar minha teoria Tá mas geralmente é assim que funciona vou pegar outro esquema Só se tu pegar sobre esquema aqui ó vou pegar esse aqui ó e eles vamos continuar aqui olhando simbologias tá do olhar que simbologias Olá aqui é o processador tá vendo Então aqui ó duplas exatamente sai aquela cena daquele jeito então quando você vê aquela seta daquele jeito ó ou tá indo para o superar e outra indo para o processador pch ponte Norte e Ponte Sul tá bom ou chegando né o sinal

tá chegando até mesmo tá e aqui também você também que tem capacitores ó tá vendo capacitor aqui ó e aí que tá Deixa eu aproveitar e já ensinar isso aqui também aqui essa aqui não dá para arriscar Você tá vendo que o sinal tá saindo daqui aí Aqui tem um capacitor e o sinal continua aqui mas aí a pessoa vai falar pera aí eu já aprendi que chegou aqui ele não passa para cá em formas de ondas e pulsos ele passa a pessoal ele passa aqui nesse caso ele passa tá então se fosse uma tensão

tudo bem não passa mas quando é sinais de ondas e pulsos ele passa ok pode Páscoa e pelo capacitou já posso mandar pegar começou a falar no rodeio não sabe tá falando não dá uma verificada aí vocês vão ver que eu tô certo e olha só vamos ver aqui que mais que eu tenho aqui de simbologia não são muitas porque parece ser muito simbologia mas a verdade é que não é pessoal na verdade a maioria toda a mesma coisa tá é parecia ser bastante né quando a gente olha assim parece ter muita coisa mas não

é tá quem sabe eu consigo achar um fusível e esse aqui mostra o resistor de forma diferente ó não é comum tá você vê um resistor assim eu só sei que resultou que tem um R aqui ó tá eu deveria ser assim mas os caras resolveram Colocar assim também tá a simbologia um pouco diferente o que mais que a gente consegue ver aqui é a ideia toda é vocês irem se familiarizando com os esquemas elétricos eu quero que as coisas passam a ficar bem natural para você tá bem natural mesmo já mostrei de odu capacitor

o que mais tem sinais aí e eu acho que não vai ter mais nada aqui ó tempo Cristal e tem dois se dá para mostrar para vocês o cristal é esse desenho aqui tá sempre consigo de Y ou com i Ah tá então Cristal e aqui ó tem a rede resistiva também você que são dois resistores Tá vendo aquela rede resistiva Quando você olhar você vai ver dois resistores assim tá colados um no outro é uma rede resistiva existe também a rede capacitiva e ninguém mais se fala assim mas não não tem muitos tá me

faz não vê para falar a verdade aqui a bobina eu falei e o que é a vamos ver se eu consigo provar aquele negócio aqui nesse esquema saca só esse aqui mostra para mim mais fch falar estamos na página 9 mas fch vdd am33 da underline r esse cara vamos ver vai continuar na página 9 vamos ver continua na página nova e tá aqui ó tá vendo mesmo sinal a página 9 vamos voltar página 9 tá vendo esse é o certo deveria ter acontecido Naquele esquema também mas não aconteceu tá eu provei e eu estava

certo o tanto faz pessoal quando relação a isso e não tem importância se tivesse errado também entendeu a menor problema então quando vocês verem essa esse símbolo Zinho assim ó é porque geralmente está na mesma página tá bom o que mais que dá para gente analisar em só que eu não consigo achar um fusível é um fusível É um conector em acha que tinha um conector mais fácil porque aqui tem os conectores lá penalmente os conectores Oi ó os conectores aqui ó vai ser só um retângulo E aí vai vir para contagem de pneu dele

tá se for quatro vai ter quatro com 22 que no caso são 10 fala aqui que são 10 Aprendi que visivelmente vai entrar consegue ver oito tá os outros aqui estão ligados ao terra bom então é isso aqui é um diodo tá é um diodo daqueles de o duplo e tá vendo tem o pino um o pino 2 eu tenho três aqui internamente ainda são de ouro Zeni também aí aonde outro aqui também tem outra e também tem outro Oi tá aqui ó aqui embaixo vamos ver se tá aqui na mesma página agora eu quero

saber se é só esse cara aqui que não é página 37 37 37 página 37 aqui e quando vocês verem quando vocês verem uma escrita mais forte igual aqui tá na grande maioria das vezes o que Justamente na onde eu quero mostrar a pessoa que tá diferente E aí é difícil mas geralmente é onde nasce a atenção mas atenção não nasci aqui tá esse mais cinco validado aqui também não nasci aqui eu tenho certeza disso tá então aqui não foi uma boa bom local para explicar isso mas tá vendo ele tá no mesmo na mesma

página 37 também ele deu continuidade E aí Oi ok e esse cara aqui ó esse triângulo tá ele é um ser integrado tá ó p u você consegue saber que ele é um integrado agora aqui ó th1 tá vendo PH uma É também um resistor só que ele tá como PH um e ele mostra que tem 10 cá tá vendo th1 ele sabe pela simbologia que ele é um resistor só que ele não tem um R nele tá vendo faz aquele negócio aquele é um resistor de 10k bom é bem diferente assim tá Eu não

costumo ver tá esses assim e talvez tenha até alguma coisa que eu não saiba tá o que mais no e simbologias e mais simbologias vamos voltar aqui para isso aqui de repente aqui a gente consegue alguma outra coisa em Ok é o triângulo que eu falei acabei de falar no triângulo tá vendo ele é um ser reintegrado tá E também tem uns famosos e integrados mesmo assim ó esses quadrados ou retangulares né geralmente você encontra Qual que é o a referência dele olhando ó pode estar em baixo aí vai isso aqui é o NX 3110

poderia estar no meio aqui também tem no meio dele também poderia estar no canto de cá em baixo poderia estar aqui em cima tá então é assim que a gente descobre Qual que é o componente tá isso aqui são os feliz o saco eu esqueci alguma coisa aqui tem outros aí integrado é isso aqui são Slots de memória tá Slots de memória e quando você vê isso aqui ó também que tá Tá pontilhado geralmente tá aí tem que saber se é o caso aqui tá geralmente é quando não está presente na placa então eles colocam

não é que não está presente perdão até falei errado algumas placas podem não estar presente e outras sim bom então você tem que olhar aí na sua se a sua está presente não tão existe a possibilidade não está presente tá na placa esses componentes todos aqueles que estão dentro desse esse pontilhado tá mesma coisa aqui ó tá Pode não estar presente esses componentes aqui ok E aí faz umas marcações assim que a gente não entendi tá não sei o quê que estão querendo dizer com isso é como eu falei não são muito claros tá pessoal

Nos esquemas estão aqui a ideia toda a gente olhando um esquema elétrico aqui vendo o máximo de coisa diferente aí para tá tentando mostrar para vocês o que que significa tá eu vou pegar o esquema e pega mais outro esquema que a ideia toda não é mostrar diversos esquemas Olha aqui a gente nem precisa entender que sinal é esse a gente nem precisa entender que sinal é isso mas ele tem um #cruzeiro você que tem dois hashtag que que significa que eu falei que esse sinal aqui ele funciona a nível lógico baixo ou seja só

se ele tiver Zerado que esse sinal pai está ativado está funcionando E aí eu vou pegar o de esquema vai o esquema que eu vou selecionar para vocês aqui vai ser esse aqui olha isso aqui é um esquema que eu selecionei aí antes de começar a aula 1 é a ideia pessoal não é o escolheu estudar o esquema antes de passar para você tá desde tudo a gente tá passando tudo junto se eu não souber eu vou falar que eu não sei mesmo tá é mas é a ideia toda essa lembra que tu pontilhado significa

que pode não estar presente nessa placa tá Pode não estar presente nessa placa esse circuito aqui ó tá E até acho que não esteja mesmo engraçado que ele é o conector da Fan do cooler e até uma arroba aqui informando que ele não está presente fiquei até curioso agora essa parte dessas placas la5313 é estranho né e é estranho que os díodos também a mostra como se não estivesse presente tá vendo mas ele tem uma controladora aqui ele tem uma controladora tá e tem algo mais diferente aqui bom então a ideia da aula aqui pessoal

é o seguinte você tão vendo que é mais ou menos parecido tá é mais ou menos parecidos códigos aquela que uma uma rede resistiva é mais ou menos parecido tá a gente vai ver mais as coisas mais ou menos parecido só que a ideia é você e mexendo e vocês se familiarizando com isso tá é como eu falei não existe assim eu pelo menos eu pensei bastante mas eu não consegui chegar a uma forma de ensinar para vocês é ter uma sequência correntinha para tá te ensinando precisa estar ensinando vocês a como lidar com o

esquema elétrico tá o skimmer é que não tem como a gente a gente é passar as coisas da forma certinha não sei que eu pego um esquema é de uma placa mostrar para vocês como que é mas depois quando você pegar em outra vai ficar perdido olha aqui ao pontilhada tá vendo significa que provavelmente essas peles que tá mostrando aqui ó podem não existir Então pode estar passando direto sem pele tá e o bonde tpl nesses casos aqui é quando você tá buscando um curto né quando você busca um curto você vai lá e remove

a pele você fique sabe você fica sabendo se o culto ta vendo realmente do processador né Ou não né aqui no caso teria como saber né Mas não é sempre assim infelizmente nós vamos ver que mais embaixo tenho que um circuito integrado tô vendo olha aqui ó ele tem uma certa aqui ó tá vendo essas pétala tá saindo essa certa aqui ó e aqui ó essa certa está indo para o super aí ou ele está indo para o processador pch ponte Norte e Ponte Sul vamos ver Oi ó clock zero é esse tá vamos ver

quanto que tá indo hein ó tá vendo aqui Oi e a pegamos um erro pegamos o anão perdão tá aqui tá aqui no processador tá mas aqui tem um erro e foi até bom ter acontecido tem um erro muito esquisito aqui que é o seguinte você tão vendo que a seta está saindo significa que está saindo daqui só que também estava saindo de lá também estava saindo daqui mas na verdade não é que está saindo do nada já peguei algumas vezes alguns esquemas essa infelizmente acaba com a gente a verdade aqui essas duas tensões estão

entrando são tensões três gols Entrando lá não tá saindo do lado de lá tá certa tá errada só quero digitar invertida tá bom ele seria o certo né E aqui mostra como entrando aqui também a nesse cara aqui ó que é e o JD Dr que é o slot de memória né 1.8.1 eu não teria um Dr E aí 12 dez dois então tem como trabalho aquele R2 no entanto é para mim trabalhar com placa DDR2 que tá perdendo já é DDR2 É isso mesmo Ah beleza bom pessoal acho que é isso tá se ficou

alguma dúvida aí me pergunta se tiver alguma simbologia que vocês estão tentando descobrir aí no esquema elétrico não tá entendendo nada simbologia essa o quê que se trata isso aqui me avisa tá que daí eu verifico para vocês beleza mas basicamente é isso aí tá mas quando a gente vai ver algumas simbologias assim Igual essa aqui ó é meio estranho aqui que tem um mosfet tá vendo mas aqui tá nós temos um diodo e esse diodo é um diodo ver né tá vendo ele é um diodo Zener diferente aqui é bom até a gente pegar

o que quatro aí você tá aí aqui ó tp0610k você pega procuro Datasheet Descobre como é que trabalha esse diodo aqui tá edições já pegar algumas coisas assim meio estranho mas na grande maioria das vezes não é bem assim olha só que forma diferente que eles colocaram isso aqui isso aqui é um almoço frete nunca tinha visto essa simbologia desse jeito aqui tão simples assim mostrando dentro de André soseguei que geralmente é assim ó né o que aqui é legal esse é feito assim mas e Em contrapartida a gente não sabe se esse mosfet canal

n ou se ele é um canal P desse jeito que foi colocado aqui gente não consegue saber diferente desse aqui com essa tabela do lado do sócio então sabe que é um canal P né mas a gente não sabe tá isso aqui aquele resistor pessoal que eu chamo de resistor de fujão Ai que resultou maior tem logo na entrada lá tá ele sempre vai estar assim que eles eles são quatro pés tá debaixo dele são quatro peças sendo que com pede fica aqui outro pertinho aqui outro médico aqui no tédio aqui sensor de corrente eu

gosto mais é o resistor de sensor de corrente tá então ele é sim Ah beleza bom é isso tá espero que vocês tenham aprendido alguma coisa com essa aula Espero que a sala tenha sido útil para vocês como eu estou falando pessoal eu estou querendo criar essas aulas desse jeito mesmo Não estou anotando nada não tô escrevendo nada eu quero que as coisas vão acontecer naturalmente pra gente poder e falando também naturalmente Tá bom então espero que tenham gostado ficou alguma dúvida se ficou alguma simbologia que vocês não entenderam manda para cá que eu respondo

também beleza um grande abraço e até a próxima ao
