fala galera beleza aqui o wagner ramos do wrc channel este é mais um vídeo do nosso curso de eletrônica para iniciantes no vídeo de hoje traremos mais dicas pra galera que quer aprender a interpretar e ler corretamente diagramas esquemáticos temos recebido muitos e mails e comentários o pessoal perguntando porque não apresentamos diagramas esquemáticos e uma forma em desenho desenho físico dos componentes por exemplo utilizando o software friedkin a razão para isso é muito simples galera você no começo até pode utilizar o fritzen tem a apresentação bonitinha dos componentes tudo certinho mas em circuitos mais complexos
você vai ver que o fluxo não funciona mais de forma satisfatória pois fica confuso aquela questão de ligações principalmente em circuitos que contenham muitos circuitos integrados e aí vamos mostrar hoje que aprendendo a ler um diagrama esquemático de forma correta não tem mais erro é bem simples parece um pouco complicado no início mas é muito simples aconselho a todos que estão iniciando também que já trabalham com eletrônica mas ainda não tem esse costume comecem a ler diagramas esquemáticos e esse vídeo é um oferecimento da pronese e componentes eletrônicos acesse proesi ponto com.br confira todos os
produtos muitos componentes eletrônicos para os seus projectos compras acima de r$499 você leva a caneca personalizada proesi com o código de cores de resistores olha que bacana isso e tem o cupom de desconto canal wr kits com o anderle no meio como está aparecendo no seu vídeo para você comprar então acesse faça o seu cadastro faça o seu pedido vamos para a aula segura aí [Música] antes da aula em si a nossa famosa pergunta já se inscreveu no canal se não se inscreveu ainda procura o botão inscrever-se aí na sua tela clique nele mark o
sininho também já deixou like aí pra ajudar vamos agora verificar como interpretar diagramas esquemáticos já dedicamos três aulas aqui deste mesmo curso com o minicurso aqui para interpretação de diagramas esquemáticos e muito provavelmente assinantes mais novos não viram ainda por isso vou deixar no canto superior direito aqui nos cargos a playlist do curso de eletrônica para iniciantes pesquise por interpretação de diagramas esquemáticos salvar nossa lupa de pesquisa basicamente um diagrama esquemático demonstra a representação de um circuito através do símbolo dos componentes o primeiro passo é obviamente você conhecer os componentes e seus símbolos aqui está
um símbolo de resistência e aqui está outro símbolo de resistência ou então estes dois símbolos valem para resistores e aí temos também de outros que têm este símbolo aqui e aí componentes polarizados que tem popularidade você precisa saber qual lado é qual então é importante que você saiba que aqui de ouro tem um anodo e aqui o seu cátodo aí uma dica interessante é você sempre comparar com o componente físico o de ouro tem esse aspecto físico aqui um quadradinho às vezes é preto às vezes tem uma cor avermelhada com uma linha pintada e esta
linha pintado indica o cátodo de ouro e aqui outro lado obviamente o anulo capacitores capacitores sabemos que temos capacitores polarizado senão polarizados capacitores você encontra este símbolo aqui e um capacitor polarizado às vezes você vai encontrar este símbolo aqui sendo aqui o mais é que uma - e este símbolo aqui são dois retângulos um deles tem a chuvas e aqui é o mais e aqui é ao menos os componentes básicos e um indutor também têm este símbolo aqui um transístor bipolar mpm tem esse símbolo aqui o trânsito é bipolar bnp tem este símbolo aqui o
que muda é o triângulo zinho aqui no terminal emissor do pnp ele vai no sentido pra dentro do componente no npn vai no sentido pra fora é em diversos outros componentes galera isso não podemos ficar a aula inteira demonstrando todos os símbolos possíveis pois não há tempo pra isso ao ficaria gigante mas é importante você ter isso em mente conheça cada símbolo dos componentes a partir daí começa a ficar simples a questão esquemático se você tem dois resistores ligados em paralelo por exemplo você vai encontrar um diagrama esquemático com este aspecto ac2 resistores ligados insere
você vai encontrar um diagrama esquemático com este aspecto aqui um resistor insere com o capacitor você vai encontrar um diagrama assim compreenderam e aí outro detalhe muito importantes circuitos integrados circuitos integrados muitas vezes você vai encontrar vamos considerar aqui um circuito integrado de oito terminais você vai verificar aqui o terminal 1 com a bolinha muitas vezes nos circuitos integrados a galera representa no esquema tático mais ou menos o aspecto físico do componente então desenha um retângulo os terminais nesta ordem e indica o número dos pinos que no caso 1 2 3 4 5 6 7
e 8 indica os números dos pinos desta forma e aí faz ligações pertinentes com outros componentes aqui tem um resistor ligado no pino 1 e aqui este símbolo o símbolo de higiene de que seria alimentação negativa uma fonte de alimentação você pode encontrar este símbolo aqui o mais indicado positivo dela eo - também vai por terra do circuito já nenê se você encontrar uma ligação assim vamos dizer que aqui seja mais 5 volts e o terminal 8 aqui tenha mais 5 volts também é importante isso essa noção de que quando tem uma lei bolsa que
se chama de lei ou oit que trata o diagrama esquemático em outro ponto dele você encontra label de mesmo nome existe um fio deste ponto até este uma ligação completa o mesmo vale para o terminal gnd que não tem uma lei boa escrita propriamente mas é eco a convenção de que o gene é que interligado a menos que se diga o contrário pode haver uma observação esquemático mas aí o autor deve colocar essa observação para quem for interpretá lo não havendo observação gnd mas sempre sempre interligado com o gene de s então este ponto tem
um filho ligando até este e se houvesse aqui um capacitor com um gene de e aqui também 5 volts mas 5 volts teríamos um filho daqui pra cá e um outro filho daqui pra cá daqui pra cá daqui prá cá só que observe este diagrama esquemático aqui se puxarmos esses fios todos já daria uma confusão então é muito mais simples representado por lei bons vamos supor que neste circuito integrado hipotético tem uma saída no pino 6 é comum colocarmos uma label escrita out ou ao tipo ç se você vai controlar alguma coisa por exemplo um
driver com o trânsito temos aqui um transístor npm um resistor de polarização ligação resistor ligado na base do trânsito é importante conhecer então os terminais o trânsito era que o coletor aqui a base que o emissor aqui um resistor que está ligado na base ea saída vai ligar daqui então representa se como uma lei de mesmo nome out com malte e olha só emissor na lei boa higiene de o terra estão aqui têm uma ligação de filme aqui pra cá daqui pra cara que pra cá daqui prá cá só que fica muito mais simples com
símbolo e higiene de poderemos ter por exemplo agora o motor será controlado por esse trânsito ligado ao coletor no trânsito o terminal - do motor vai no coletor no terminal mais do motor pode ir no mais 5 volts que está ligado com todos os pontos onde diz 5 volts podemos ter também um diodo e aliás já vimos aqui neste mesmo curso que é necessário jogo em paralelo com cargas indutivas então um diodo cujo cátodo vai ligado no 5 volts e o anu do vale gado no coletor do trânsito compreenderam então as ligações de lei bons
são uma representação importante em diagramas esquemáticos que você deve aprender outra dica pra você é que pode existir uma lei bom e um fio então vamos pegar o pino 4 desse circuito hipotético vamos colocar uma vamos colocar um uma chave aqui então o símbolo de uma chave normalmente é assim vamos supor que a chave está ligada no gene aqui outro lá do outro lado vai pro pino 4 e aí no diagrama esquemático pode pode existir uma lei banda desenhada aqui em cima então vamos colocar aqui por exemplo seu a eni e conexão mesmo então você
precisa observar aqui cnn se tiver um outro ponto do esquemático que apareça essa lei bom então se eu n este ponto aqui que vá por exemplo para um indutor lembrando que eu estou desenhando um circuito totalmente hipotético aqui o torcedor pode ir para uma antena o símbolo da antena normalmente são esses tracinhos aqui essa conexão veio ligada nesta lei bom aqui pois é um exatamente o mesmo nome e os softwares de esquemático tem por convenção ser case sensitivity então isso significa que se esta lei estivesse letras minúsculas e essa aqui maiúsculas não seria uma conexão

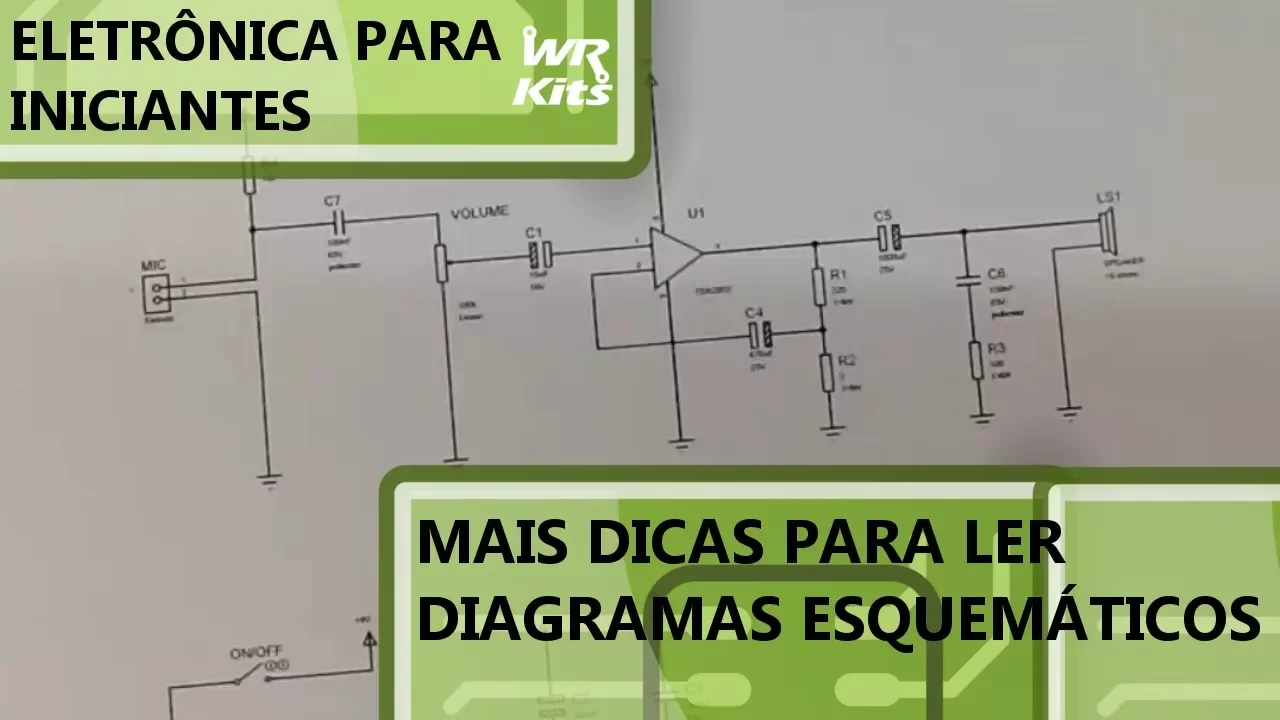

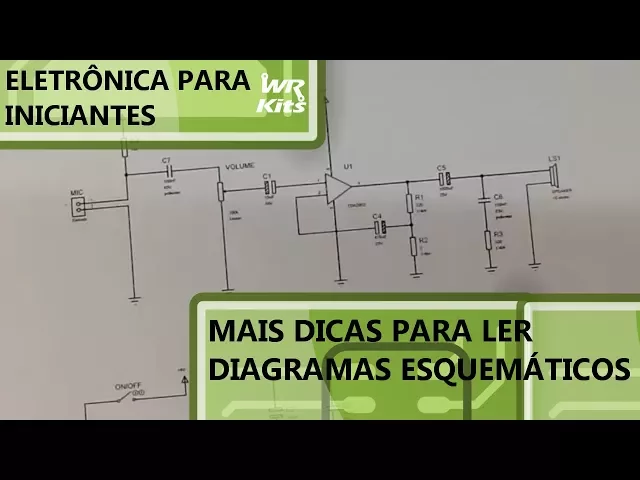

válida todos são regrinhas que você precisa e exercitando tenho aqui o diagrama esquemático do nosso circuito de megafone que apresentamos algumas aulas atrás aí pra vocês esse é um circuito integrado td a 2002 veja aqui no próprio diagrama temos a indicação dos pinos aqui observa equipe no 1 2 3 4 e 5 vejam o gene de saque existe uma ligação deste ponto pra este neste ponto pra este deste ponto pra este e assim por diante temos também mais nove volts que é uma lei boa então este ponto está ligado neste que está ligado nesses aqui
de baixo o circuito integrado em se você pode olhar no datasheet por exemplo eo próprio da china normalmente traz o aspecto físico no componente com ap nagem e aqui está dizendo 1 2 3 4 e 5 na prática você vai ligar e ficar aqui pegar o pino um dele há um capacitor capacitor polarizar então positivo do capacitor vai no pino um o pino 5 dele é esse terminal aqui vai ligado nos 9 volts mais nove volts então ligado aqui valeu arquivar ligado aqui vale ligado aqui e assim por diante por isso é importante conhecer o
símbolo aqui temos um símbolo de potenciômetro o terminal central do potenciômetro vai no negativo do capacitor esse é o central um dos lados vai poder me nenhum outro lado vai ter o setor de entrada ali algo que o iniciante freqüentemente se complica é quando existem portas lógicas em uma montagem por exemplo uma porta em ti ele não sabe como ligar isso em um circuito integrado físico aí galera com o embaixador da china do componente uma porta em um circuito integrado vamos pegar um circuito integrado hipotético certo só para você compreender o que estou dizendo 'você
vai baixar datasheet dele é no datasheet vai ter a indicação do pino de vez e normalmente é o último pino e o digene de normalmente é esse plano de baixo aqui lembrando que esse é um circuito integrado totalmente hipotético mas você vai compreender a explicação e aí esta porta ainda é desenhada aqui dentro e aí a saída dela vem aqui que é o pino 3 uma das entradas em aqui no pino 2 e outra entrada vem aqui no pino um no esquema tático normalmente vai dizer portanto 1 2 e 3 são os pinos dessa porta
lógica aí na prática quando você for montar na protocole ou no seu circuito você vai pegar aqui o pino um do componente físico e ligar onde este pepino um estiver ligado o pino 2 onde pintou estiver ligado e 3 onde o 3 estiver ligado o mesmo vale para as demais portas lógicas você faz o download do datasheet no google uma ex o war uma hora porta inversora a esquemático você vai normalmente ver a representação das portas lógicas vai existir o número dos pneus por exemplo aqui um e dois e você baixando datasheet no componente você
sabe onde são os filhos de alimentação e sabe onde são os pinos nas portas lógicas que você quer ligar o diagrama esquemático eu tenho aqui galera o livro arduino básico do michael mike roberts eu já falei desse livro episódio da série somente leitura aqui do canal e na ocasião eu comentei que um ponto fraco deste livro não apresentar diagramas esquemáticos e apresenta só os aspectos físicos e ligação através do software friedkin e circuitos mais simples no fim fica legal interessante mas quando um exemplo aqui pra você ter uma noção esse circuito aqui já não é
mais tão simples veja a quantidade de fios aqui cruzamentos que temos se fosse ao invés da ligação em frente se fosse representado o diagrama esquemático seria muito mais rápido e montar temos aqui registradores de deslocamento 74 hc 595 que são os circuitos integrados então um diagrama esquemático seria representado desta forma por exemplo 74 hc 59 55 95 e aí teria a pinagem dele aqui todos os pinos são 16 e aí estes números de pinus seriam indicados no esquema tático então o pino um vale gado em algum ponto do circuito que aqui é difícil enxergar mas
me parece que está indo para um led então pino um vai para um led seria o dono de um é com seu receptor limitador que provavelmente vai pro gnv por exemplo assim fica muito mais fácil enxergar então aqui sabemos que o aluno do led aqui sabemos que é o cátodo resistor não tem popularidade o outro fato interessante é que alguns circuitos integrados em sua denominação esquemático apresentam se como um retângulo e muitas vezes não seguem a seqüência do aspecto físico a seqüência de pinus então você pode ter por exemplo aqui pra cima o pino 4
só que vai estar tudo indicado esquemático aqui o pino 5 ac o pino 2 por exemplo aqui embaixo pino um aqui o pino 7 aqui os 6 ac 3e e ac no meio 8 só que vai estar tudo indicado esquemático então você sabe que o 8 na realidade nosso pacto físico a icab baixado da chico sempre sugiro o pino 8 no aspecto físico está ligado aqui então este ponto 8 vai ligado no circuito pertinente no um componente pertinente lá na montagem física bom galera é isso a idéia deste vídeo era trazer mais estas dicas que
talvez faltaram aquele mini cursos de interpretação de diagramas esquemáticos dúvidas comenta aqui embaixo e como sempre aconselho você aprenda a interpretar diagramas esquemáticos nós aqui nos projetos normalmente vamos fornecer os diagramas esquemáticos em si para você pois a montagem frente se realmente é aconselhável apenas para circuitos mais simples esse circuito aqui já não fica legal este livro inclusive traz outros exemplos olha esse exemplo aqui ó muitos fios nesta ligação fica complicado enxergar aqui então um diagrama temático você ter esse circuito integrado à matriz de leds representada também esquemático aqui tem um resistor e as ligações
para o aluno poderia poderiam ser feitas por lei bons de ligação indicando aqui por exemplo arduino adeir vamos oa de obra aluno enfim digital 6 digital três assim por diante é isso deixem o seu lá em baixo e deixe o seu feedback dizendo que estão achando de nossas vídeo aulas [Música] esse foi mais um vídeo do nosso curso de eletrônica para iniciantes deixe o seu like favorite o vídeo compartilhe com a galera ainda não se inscreveu no canal se é novo por aqui procure o botão inscrever-se aí na sua tela clique no botão mark também
um sininho para receber notificações aqui do canal que temos diversos cursos tutoriais séries projetos pra você isso é engenharia uso intencional da ciência obrigado por assistir como sempre não siga também nas redes sociais aquele abraço e até a próxima
