Estados e Sequências das tensões. Análise de esquema elétrico.

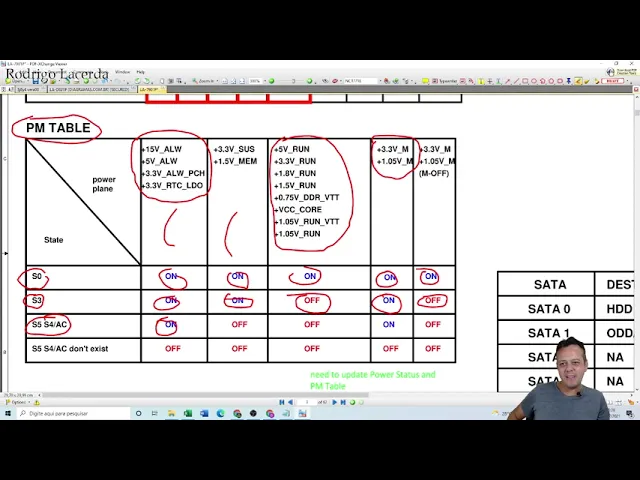

E é só dando sequência aqui a nossas aulas de esquemas elétricos eu vou tentar fazer essas aulas de esquemas elétricos uma forma totalmente diferente todas as aulas que eu já tive até hoje tá Vou tentar ser assim o mais breve possível e o mais objetivo possível tá que acontece eu quero mostrar para vocês aqui agora a gente já já viu aí sobre o bloco né diagrama em blocos e agora Quero mostrar é um outro diagrama que eu gosto de ver mas não é em blocos esse deixa o compartilhar com vocês até ela aí tá que é esse aqui ó que chama PM table tá eu acredito que esse PM é de power Management tá tabela e gerenciamento de power tarde tensões tá você não vai conseguir encontrar essa tabela em todos os esquemas elétricos não é que eu separei ó em alguns esquemas elétricos que tem mas por exemplo esse daqui já não tem Eu tava olhando aqui não tenha Depende de uma forma um pouco diferente tá e a gente vai abordar também ajuda forma que eu quero mostrar para vocês é o seguinte isso aqui para mim é praticamente é é 90 porcento tá das vezes quando eu pego uma placa ela não está ligando tá com algum problema eu já procuro direto esse PM table Tá eu vou explicar o porquê tá esse PM tempo não é uma tabelinha aonde mostra quais são as tensões que deveria estar presente na placa tá Então olha só eu tenho aqui o s 0 o S3 S5 S4 tá E aqui também é só para vocês entender o que que é o s o s o está o estágio né então falar estado também né achou eu vou eu vou trazer como está e vai ser melhor tá então nós temos o estado cinco e quatro né o estado três e o estado zero tá é existe um estado também chamado G3 o estado do G3 para gente faz o menor sentido porque estados é o estado G3 é quando não tem alimentação nenhuma na placa-mãe tá então se você não tem uma bateria conectado ou você não tem uma fonte conectado é o estado do G3 Tá mas ninguém análise dessa forma né então aqui ao estado cinco tá é quando aqui ó tá falando aqui ó não existe a fonte houzz e é a fonte tá então é quando não existe a fonte tá é esse seria um estado cinco tá o estado aqui fala está dos cinco estado quatro mas na verdade é sempre contar um pouquinho confuso eu gosto de chegar aqui ó vamos mostrar aqui ó quê e é melhor então o Estado cinco aqui as colocaram Unidos também geralmente não é unida sim mas o estado cinco é quando ele está somente na bateria na tensão de ser Ou seja somente na bateria tá se ele tiver somente na bateria quais extensões que eu devo ter na placa naquele momento aqui no caso ele me mostra que eu tenho que ter essas quatro tensões aqui se ele estiver somente com a bateria pessoal ele não ainda ele não foi ligada não teve o botão pressionado para denunciar Tá bom então é só para constar o seguinte peguei o notebook ele tá com a bateria dele tá então na placa-mãe as tensões que tem que ter sem o pressionar o botão sem eu fazer nada com ele desligado vamos dizer assim com a bateria conectada eu tenho que ter aqui ó tá vendo on ou seja ligado ou desligado então eu tô aqui ó estado cinco tá aqui tá 5 e 4 Olá tudo bem mas algumas vezes vocês vão ver estado cinco que vai ser para bateria estado quatro quando ele está com a somente na fonte tá ponte que bateria no caso Ok então estado cinco somente na bateria Eu tenho que ter essas quatro tensões aqui tá bom então tem que procurar por essas quatro atenções na placa se eu não tiver alguma dessas tensões eu já encontrei o defeito Ok bom depois ele tem aqui ó tá vendo aí aquele mostra tudo off off off off off quer dizer nenhuma dessas outras tensões aqui na tabela vamos estar presente e nenhuma delas tá vendo no estado cinco ó não tenho nada aqui não tem retenção e não tem mais atenção Ok a bacana Rodrigo e se ele tiver com a ponte conectada você tiver com a fonte conectada Quais são as tensões que eu tenho que ter na placa eu tenho que ter na placa essas quatro tensões que tá aqui tá e também já voltei essas outras tensões aqui ó vocês tão vendo que você tá bom então essas tensões aqui também terão que está presente na placa Ok Então olha só e as demais Fofi não tá ok a legal Rodrigo o estado três é o estado quando ele estiver suspenso tá também pode colocar excitado três quando ele liga sem imagem quando ele tava faltando uma memória alguma coisa assim também funciona Tá mas coloca na sua cabeça que quando ele estiver suspenso em Bernardo ou alguma coisa assim a gente praticamente não usa muito esse estado aqui tá o estado três mas se ele tá ligando sem imagem né E você já já já testou lá a a memória EA memória está conectado na placa aí você vai ver que ele tem que ter essas tensões aqui ó olha sensuais tão são todas essas tensões que estão aqui mas essa aqui tá vendo ó tem até uma mais 1. 2 volts de DR ó tá vendo É o tempo que atenção de memória também tá então aqui no caso seria ddr4 né mas 1. 2 volts lr41 tá eu tenho aqui essa atenção aquele com esse nome e essa atenção com esse nome depois a gente vai abordar com relação aos nomes tá não preocupa Por enquanto não é e quando ele tá s0 que é em pleno funcionamento tá no estado Zé ele tem que estar com tudo ligado e todas essas tensões tem que estar presente na placa beleza isso pessoal sempre quando vocês pegarem o esquema elétrico vocês podem orar Às vezes você vai encontrar ele igual aqui ó nas primeiras páginas Mas às vezes não às vezes vocês vão ter que ir lá para as últimas páginas nunca no meio tá ou vai estar lá no final do esquema elétrico ou vai estar lá no início do esquema elétrico tá bom ou vai ser um ou vai ser outro nunca no meio tá nunca no meio então você já Olha lá em cima lá você vem aqui as primeiras páginas o seu olhar aqui achei aqui ó tá vendo aqui Ah então tá aqui bacana se você não achou aqui continua descendo ele tem outras coisas também que dá pra gente analisar começou aparecer aqui já informações diferentes entrada ver mais com o diagrama em blocos já tô aqui inclusive dentro do processador tá então aqui eu já sei que não vai estar aí eu posso baixar ele aqui ó e com ele lá embaixo tá aí na última página aqui e Verificar também beleza vamos lá aqui o outro esquema elétrico aqui ó no outro esquema elétrico é igual também você olhar aqui ó ele tem aqui o PM tem também tá E aqui ele fala S5 S4 tá e aqui tá falando quando a fonte a ser não existe tá então ele tá somente na bateria aqui no caso Olha que interessante quando esse aqui tá somente na bateria ele não tem nenhuma atenção e olha isso aqui tá mostrando como se fosse aquele estado que eu falei está do G3 quando ele fica somente na bateria ele fica com o estado G3 nessa placa aqui essa placa é uma ela EA 7901 P tá isso é estranho tá alguma coisa que eu queria comentar com vocês é o seguinte Às vezes a gente não pode considerar tudo que estava esquema elétrico tá esquema elétrico tem erro é um tem eu tem medo inclusive é de palavras né forma de escrita eu já vi várias vezes escrevendo errado tá um coisa de errado então se tem erro lá porque que não teria um erro aqui eu não acredito muito tá cegamente que se eu colocar a bateria não vai ter nenhuma atenção na placa tá mas aqui tá falando que quando não existe a fonte Não é para ter nada tá então aquela coisa que eu sempre falo a gente não entendi muito bem o que que os os engenheiros querem falar e às vezes é às vezes a gente fica meio perdido por causa disso mas de toda forma com a fonte conectada tá vendo aqui com a fonte conectado em qual fonte conectado nós temos esse estado aqui ó um habilitado Então nós vamos ter mais 15 volts mais 5 volts mais 3.

3 volts e mais. . .

Três gosto de novo aqui o Hélio tá E aqui nós não teremos nada tá vendo ó ó com a placa é suspensa tá ela vai ter essas tensões aqui essas tensões aqui tá vendo Nós temos essas duas tensões porém nós não vamos ter essas tensões aqui ó nenhuma dessas tensões aqui vai estar presente na placa mãe mas nós vamos ter essas outras tensões aqui ó tá vendo ó e aqui nós não vamos ter essas tensões Ok e com a placa totalmente em funcionamento claro que todas as tensões tem que estar presente beleza e já é tudo on Então sempre que você pegar um esquema elétrico da uma conferida e beija se você acha esse PM table tá ele ajuda de mais mesmo por dentro não tem o pmt botar É tô aqui com essa placa aqui essa parte que ela aquela placa del5 j8 y quatro e não tem PM table já olhei aqui existe também a sequência de power tá que aqui ó a sequência de pau por ele não mostra por estado tá vamos abordar agora a sequência de Paula tem ele no modo de ser que seria somente com a bateria conectada porém quase nunca Na letra dessa forma a gente sempre Analisa no modo as e mas fique sabendo que existe também a sequência de pau e no modo de ser tá modo somente com a bateria então que ele me mostra aqui a primeira atenção aqui ó ela tem que estar em nível lógico alto tá vendo Então ela tem que estar presente tá mais RTC vez e toda vez que você veio aqui ó o risco e o risco estiver assim é zero não tem não tem nada presente zero volts se o risco estiver assim significa que tem intenção do zero aqui passou a ter uma atenção aqui nível lógico alto tá bom só aproveitar com a gente não perder aqui né que às vezes eu esqueço de falar então aqui ó se você olhar bem ó não chega mais perto aqui ó Então somente com a placa conectada no as e no modo as E você já vai ter essa essa tensão ou esse sinal vamos falar assim aqui também nós vamos ter esse outro sinal vamos ter esse sinal cês tão vendo aqui ó tá aqui essa aqui é uma sequência Ou seja quando eles falam sequência significa que essas são as tensões que vão aparecendo é um dois três quatro cinco tá vendo seis então seja para mim ter essa atenção aqui eu preciso ter essa habilitação aqui tem essa habilitação eu não tenho essa atenção tá vendo para mim ter essa habilitação eu preciso ter essa atenção aqui e para mim ter essa atenção aqui presente eu preciso ter esse cara aqui e assim por diante Tá bom então vamos lá aqui a sequência de estar tá vendo nessa é a sequência de estar depois eu vou fazer uma aula somente com essa sequência tá Mas da forma que eu acho que eu como eu falei eu quero ser muito objetivo eu quero fazer essas aulas bem objetivas tá a gente não vai ficar analisando aqui o que Cada um faz um aumento nada disso porque eu só para vocês entenderem que existe essa sequência mesmo nesses caras aqui ó quando tem a PM table né Você pode encontrar sequência de start também existe também uma forma e deixa eu ver a não tá de carro tá nesse aqui ó ó tem essa forma aqui também ó e sempre você olha ou no início ou no final tá do esquema olha só essa forma que eu não sei se as pessoas que conhecem tá essa forma que me mostra Olha que bacana e mostra o seguinte o número menor que eu tenho aqui eu falo melhor que eu tenho menos na frente ao menos seis tá então tá falando que o menos seis é quando eu conecto o adaptador tá vendo ó as e adaptador foi conectado E ele está conectado quando eu conecto esse adaptador ele passa por menos 6. 1 então ele cria essa tensão aqui ó atenção de DC bsck but out tá ele cresce aqui ao menos seis primeiro é essa essa aqui vem primeiro eu peço aqui vem segundo agora vamos ver se vai ter ou menos seis pontos dois vamos ver se existe o - 6 12 depois desse aqui o que que acontece a mulher se não existirá muito menos cinco tá vamos olhar aqui onde que tá aonde que tá não tem não tem a menos cinco tá aqui ó aí vai criar essa atenção aqui ó tá vendo se eu não tiver pulado nenhum menos seis aí vai criar essa outra atenção aqui ó vai nas essa aqui ó tá vendo Então quando nasce essa que quando nasce essa aqui vai nas essa aqui pelo menos quatro Alguém já viu -4 aqui ou menos quatro e aí vai criar essa outra aqui ao menos quatro tá vendo vai passar aqui e vai criar essa -4 que vai vir aqui ó no super aí ou no cabeça e superar eu tá aí vai ter a menos três que vai criar essa auxiliar aqui também vai criar essa S5 aqui ó exatamente como a gente viu lá naquela sequência de power - 3. 11 então só formas de a demonstrar pessoal aí depois tem menos 3.

2 está criando essa atenção aqui ó e tem a - 3. 11 também que cria aqui ó tá vendo ó - 3. 11 já vai nascer ao mesmo tempo essas duas essas duas nação ao mesmo tempo então S5 e Nemo e essa aqui ó Nessa mesmo tempo inclusive nasce outras aqui ao mesmo tempo ó tá vendo porque porque nasci lá na super a eu né Aí eu tenho a menos.

. . Dois tá vendo que vai nascer aqui ó de repente tem nasceu outro lado também junto alguma outra aí eu tenho a menos 3.
