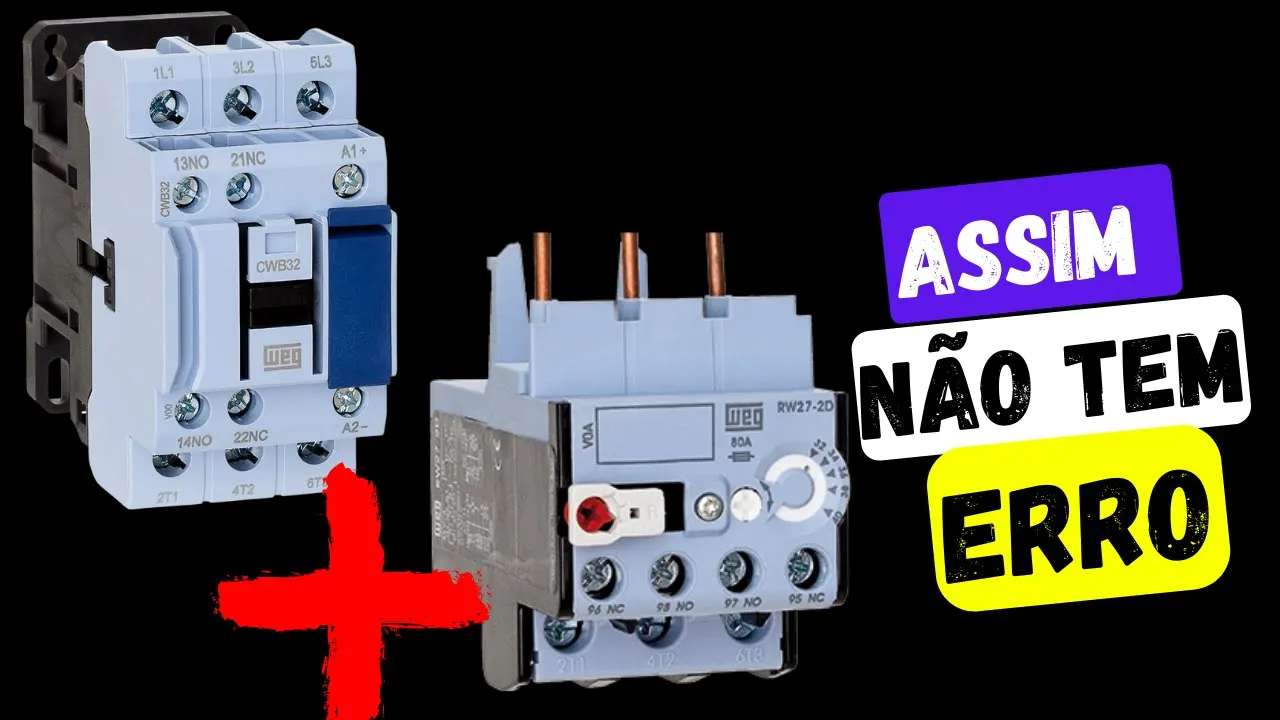

COMO DIMENSIONAR O CONTATOR E O RELÉ TÉRMICO PARA O MOTOR TRIFÁSICO?

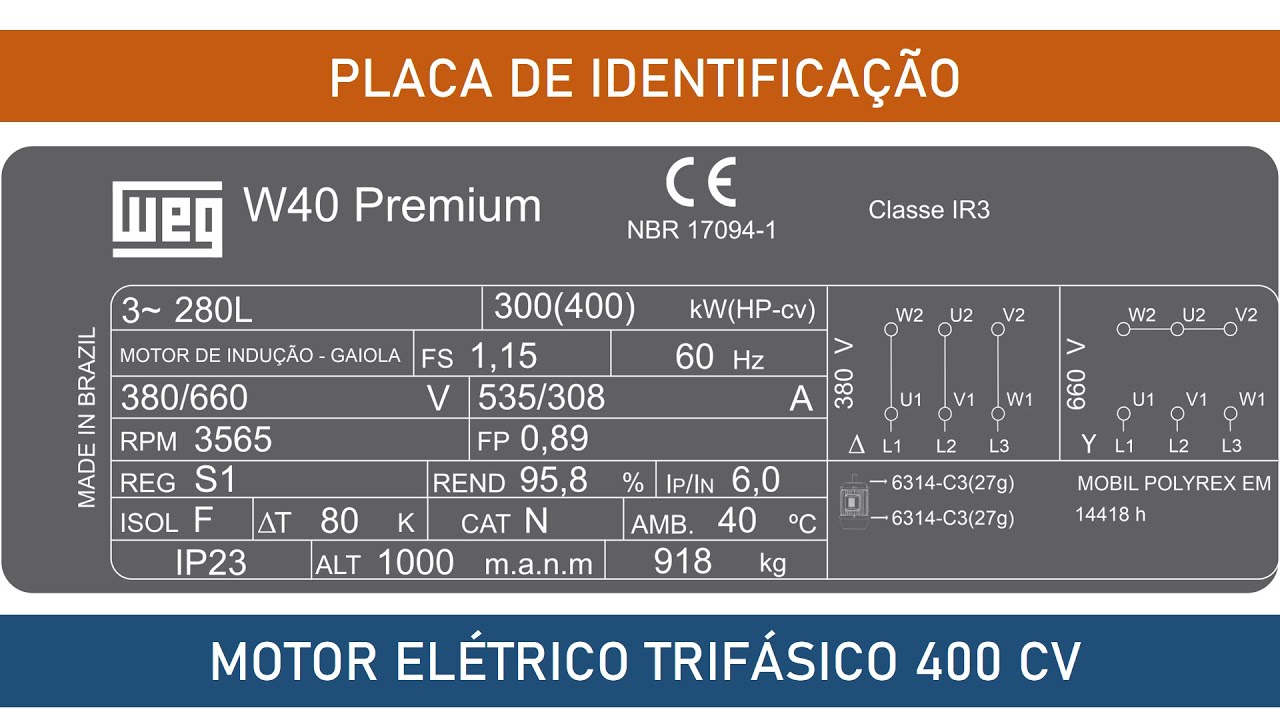

Oi como é que você faz para dimensionar o computador e o relé térmico corretamente para um motor trifásico se acha muito difícil isso mas aqui rapidamente Sem enrolação entender como é que agente faz para dimensionar cada um deles primeiramente é importante a gente descobrir a corrente nominal do motor afinal de contas o contator tem que suportar a corrente nominal do motor e o relé térmico ele tem que ter justamente desarmar o circuito quando a corrente nominal do motor for superado para isso existe justamente essa fórmula que que eu expliquei no vídeo anterior Porém você pegar como exemplo aqui a placa identificação no motor que tá lá em carga bonitinha novinha e já tem esse dado aqui que a corrente nominal do motor você já pode utilizar esse dado para dimensionar esses dois aqui ok primeiramente vamos pegar como exemplo isso motor aqui ligado na tensão de 220 volts aqui a gente vê na placa de identificação para a gente vai ter uma corrente e 26,4 amperes ou seja esse motor que é o motor que a gente viu ele que ele 7,5 que louvadas um ele é um motor de 10 CV vezes ligado em 220 volts ele vai ter uma corrente nominal de 26,4 amperes é é assim informação aqui que a gente precisa essa daqui também é muito importante nessa informação quando você for de mencionar o contator porque cada contatora ele tem a sua atenção de trabalho específico Lembrando que essa tensão no trabalho não é alimentação da bobina a bobina dele vai marcado aqui eu discriminada no caso sistema totalizando um da WEG ele pode ter por exemplo uma bobina de 24 volts e trabalhar com a tensão de 220 ele pode ter uma bobina com alimentação em 220 volts trabalhar com 440 vou torcer atenção que vai passar aqui que ele vai ter um pela mesmo circuito pode ser bem maior e com é diferente do campeão som de alimentação da sua bobina essa tensão é importante sim porque algumas tensões como por exemplo 440 660 volts alguns contadores não tem os oração própria para isso que então precisa observar nas laterais Identificação do contator cinco vai ter essas informações Além dos catálogos fornecedores aplicativos e tudo mais informações atualmente com a internet o que não falta bem entendido isso você precisa entender qual vai ser o método de partida do seu contato Lembrando que o contator não é necessariamente utilizar no só para motores elétricos Você pode até aqui no caso uma carga que poderia ser uma resistência trifásica ok também poderia alimentar com contato E para isso seria um contatores aplicados com a categoria as e um esse contato aqui no caso você precisa aplicar nesse exemplo para uma partida direta você precisar de aplicar um contator com a categoria ac3 a partida estrela-triângulo tem que ler um pequeno parte da menor você poderia aplicar um ac2 e assim por diante tem um vídeo aqui no canal explicando detalhadamente o que que é se ac1 ac2 ac3 mas isso é um fator importantíssimo para você classificar o seu contator primeiramente Ok a algumas especificações dos motores que partem com uma corrente muito alta você precisa aplicar às vezes até a categoria A C4 em duas informações importantes para o contator é atenção do trabalho da bobina ser atenção que vai alimentar que vai energia usar ele e qual é a atenção que ele vai ter um pena no circuito e a categoria de aplicação dele se a ser um Nossa dois e três diante disso com essa corrente nominal do motor já consigo aplicar o meu contato Porém tem uma informação muito importante na placa de identificação do motor que quase ninguém dá valor e simplesmente ignora é importante mas ao mesmo tempo não é necessário vou explicar o porquê a identificação do motorista pode observar que tem esse tal de FS é chamado de fator de serviço no caso desse motor a gente viu aí é um fator de serviço de um ponto 15 que quer dizer isso aqui a corrente nominal do seu motor é 26. 4 ligado em 220v porém alguns exemplos algumas máquinas industriais que durante o processo de produção a máquina não pode parar pelo prejuízo pode ser muito grande então o que acontece a máquina lá parou dos amor que ele é térmico aí você vai verificar a corrente do motor ela está acima da nominal do motor ou seja quiser fazer ela mandar parar o maquinário para equipamento para a produção para verificar o porquê que a corrente do motor aumentando outra vez até substituir o motor se o defeito for nele Porém esse fator de serviço aqui o fabricante indica o seguinte você pode trabalhar com ele um ponto com o ou seja quinze por cento a mais do que é o nominal do nosso motor que seria isso se o nosso motor ele tem 26. 4 amperes e nominal em 220 volts um fator de serviço de um ponto 15 quer dizer que o meu motor ele pode trabalhar até isso aqui ó 30,36 amperes sem queima tá bom ele não vai queimar se ele trabalhar com essa com ele porém uma observação importante essa corrente aquele trabalho não é para ele trabalhar direto com essa corrente isso aqui é um fator de serviço seja um exemplo como eu dei você foi lá verificou que o relé térmico está desarmando vez igual a corrente ela tá acima de 26,4 porém ela tá abaixo ou está em 30 amperes então pode deixar o motor continuar trabalhando vai acabar produção vai eliminar o problema lá parou OK aí você programa parada a máquina verifico por fica corrente do motor subiu ou até mesmo substitui ele se for necessário E aí frango lá mente você consegue resolver problemas em dá prejuízo para empresa Esse é um bom exemplo da aplicação do fator de serviço para isso você precisa entender que você pode aplicar o motor em uma máquina e não admitir em hipótese alguma aplicação do fator de serviço existem máquinas e equipamentos em se houver qualquer tipo de aumento ali no caso da corrente quer dizer que tem algo muito errado com equipamento Talvez o próprio equipamento não suporte isso então é melhor parar e verificar remédio que tá acontecendo casa equipamento o processo ali ele aceite esse aumento então ok então você vai dimensionar tanto conta todo quanto relé térmico para aceitar esse fator de serviço para você ter esse alívio durante o processo de trabalho Ok então o seu contator você vai dimensionar conforme a corrente nome e você vai utilizar o fator de serviço descobrir qual é a corrente e um máximo de trabalho dele e com essa corrente aqui você vai observar um contator respeitando as regras da atenção a categoria de aplicação seria a ser um essa dois o ac3 game você vai verificar que na lateral do condutor ou no catálogo especificação do fabricante se ele suporta passagem dessa corrente nominal e pronto está selecionado e dimensionar no corretamente o seu computador Ok ver o comecinho não tem segredo nenhum dimensional contator respeitando o fator de serviço agora e o que ele é térmico nesse carrinho aqui como é que eu faço o primeiro ponto importantíssimo para definir o relé térmico é um modelo porque afinal de contas como você vai encaixar o milho e térmico você vai colocar aqui no contator e lá parafusar ele ficar um conjunto assim se você compra o relé térmico da Schneider para colocar no computador da velha que talvez se encaixe aqui Fique completamente fora e você pode acabar gerando mal contato aqui nos terminais do relé é o mesmo contatores da vende completamente diferentes modelos diferentes não se encaixa isso pode ser ruim para o processo então sempre recomendado é modelo do contator mesmo modelo seja ideal que a aplicação dele aqui seja perfeito o seu encaixa aqui para não haver nenhuma folga Ok e também tudo Dimensional da forma correta primeiro passo aí o segundo passo além dimensionamento de térmico justamente o que eu falei aqui ó a nominal do meu motor então eu posso simplesmente observar apenas são que ele vai trabalhar descobrir qual vai ser a corrente nominal e aqui diminui acionar o meu relé térmico sem necessariamente observar o meu fator de serviço como eu falei pode tocar em vilões que você não quer que o equipamento em hipótese alguma trabalho como uma corrente superior porque eles podem ser danoso para o próprio equipamento agora se você quer aceitar ajuda aqui ok Você pode me acionar o relé térmico com essa brecha que esse é livre ou adicional decorrente Ok mas aonde é que o encaixe tá corrente visto Nele até eu ganhei por e aqui na mão ele é o Vai 17 até 10 amperes ou seja como é que eu escolho isso é porque ele sente a 10 que que não é 30 amperes 1516 igual disjuntor justamente por causa disso aqui ó esse ajuste Fino que você pode fazer ali para poder proteger o seu motor e você vai querer fazer o seguinte se você não formos considerar o fator de serviço e até mesmo importante entender o seguinte tem motores que esse fator de serviço não é 1.

15. 15 Norma padrão e isso por isso é importante observar a placa Identificação do motor corretamente alguns você vai ver aqui ó por exemplo 1. 25 você pode vir aqui por exemplo um ponto 40 já vi um caso muito raro mas ele é um ponto 70 e vai ter alguns casos que você vai ver só aqui ó um ou seja não é aceita absolutamente nada acima do nominal do motor Ok então você vai considerar nominal você e vamos ver o nome não então você vai pegar uma escala afinal de contas como eu falei isso aqui ele vai desse 7 a 10 Então você vai encontrar um relé térmico em que a sua escala esses 26.

4 Esteja dentro da escala mas dentro aonde escala pode pegar como exemplo esse modelo aqui nessa figura que encontrei que ele vai de 23 até 32 amperes Ou seja a escala dele eu saio de 23 até 32 amperes dessa forma que eu tô vendo que os meus 26. 4 se encaixam aqui quando você vai considerar o fator delícia importante você considerar sua o máximo dele vai justamente está chegando até o máximo do seu reino eterno porque senão como eu falei pode chegar uma ocasião em que você foi lá no sepultamento verificou com relé térmico desarmou mas você precisa acabar a produção só que depende o seu fator de serviço lá tá te dando lá 1. 40 de alívio você trabalhar mas o senhor e térmico não atende então não é muita coisa porque você nunca conseguiria chegar no ponto 40 o senhor tem um quando tivesse ali devidamente calculado anteriormente no motor Ok considerando-se o nosso motor aqui que seria de um ponto 15 ou seja quinze por cento a mais da nominal quer dizer que até 30 32 está se encaixando o seu número ele térmico tarde aqui no meio né Afinal de contas ele como ele vai aqui de 23 A 32 e 26 estaria mais ou menos aqui no meio e teria uma brecha para mais então esse daqui é a forma que a gente tem de dimensionar o relé térmico porém estes foram a partida estrela-triângulo só só que muda vamos lá esse aqui é um exemplo de uma partida em estrela-triângulo a gente tem observado nos pegar o mesmo exemplo do nosso motor Em qual em 220 vou ter que uma corrente de 26,4 amperes com o fator de serviço de um ponto 15 no pole poderia ir até a anp Pinton F nos dados que a gente tinha E esses são os importantes para dimensionar o contato no rele térmico estrela-triângulo se não vou comer bem simples comida de primeira o seguinte o meu um pastor preciso de mencionar um mesmo que eu tinha mencionado anteriormente a cera para essa corrente aqui de 26,4 amperes não ok porque primeiro de tudo esse carinha aqui né o cara três não que vai fazer só fechamento ali em curto esse cara que ele só vai operar sempre com um terço o às vezes até menos na corrente nominal do motor Então você me a corrente a 26.
