[Música] [Música] olá pessoal aqui é o pro santos são fortes e vamos iniciar disciplina de automação do curso técnico em refrigeração do médio tech instituto federal do piauí modalidade ead nessa primeira unidade a gente vai entender um pouco sobre os motivos que levam à automação os controladores eletrônicos que têm sido aplicados na refrigeração e também entender um pouco de algumas técnicas de controle de capacidade no compressor bem então é a automação ela vem pra que ela vem pra melhorar as técnicas de controle garantir é que os ambientes estejam na temperatura correta garantia as melhores condições
de operação do equipamento evitando falhas por operação fora de condições adequadas e também garantir uma operação com uma certa eficiência energética então o sistema de automação ele tem o que você vai ter o seu equipamento um equipamento de refrigeração e dentro desse sistema de refrigeração a gente vai ter vários sensores nos sensores de temperatura pressão e vazão é de sandra esses sensores eles vão alimentar um controlador vão enviar sinais para um controlador e qual é o objetivo desse controlador a partir desses sinais de temperatura pressão vazão é de sandra esse controlador vai tomar algumas atitudes
garantindo que garantindo a segurança do equipamento ea qualidade do processo de resfriamento e esse tipo de sinal vai ser enviado para atuar dores que pode ser por exemplo válvulas válvulas solenóides válvulas eletrônicas pode ser inversores de freqüência e etc e dentro da refrigeração a gente tem alguns objetivos principais na automação que é o que controlar as condições a federação entre matização principalmente em processos industriais e comerciais onde você tem que ter uma garantia muito boa de que a temperatura está na condição adequada para o seu produto ou processo garante também uma economia de energia não
é verificar aqui condições do equipamento precisa operar - o operar mais alguns sensores eles podem ser utilizados também para fazer detecção de falhas e aí você vê equipamentos que já vem é tabelados alguns códigos de erros é além disso ele vai garantir que todo o sistema opere dentro das condições de segurança e ele pode estar também emitindo relatórios e possibilitam a análise da operação do sistema muitas vezes até em tempo real é uma outra vantagem é que você também pode realizar o controle do sistema distância você não precisa ter exatamente o operador junto do equipamento
para realizar alguma função dentro do compressor a automação ela tem funções principais como que garantir que o mesmo opera em condições aceitáveis então ele ele vai garantir que o compressor opere dentro da faixa de pressão temperatura e de elaboração e condensação é evitando que ele opere com pressões excessivas ou pressões muito baixas é é a automação dentro do compressor também possibilita realizar o controle desligando ligando esse compressor em função da necessidade ou não de resfriamento ela pede permite também por meio de inversores de freqüência ajustar a rotação do compressor pra pra realizar uma operação que

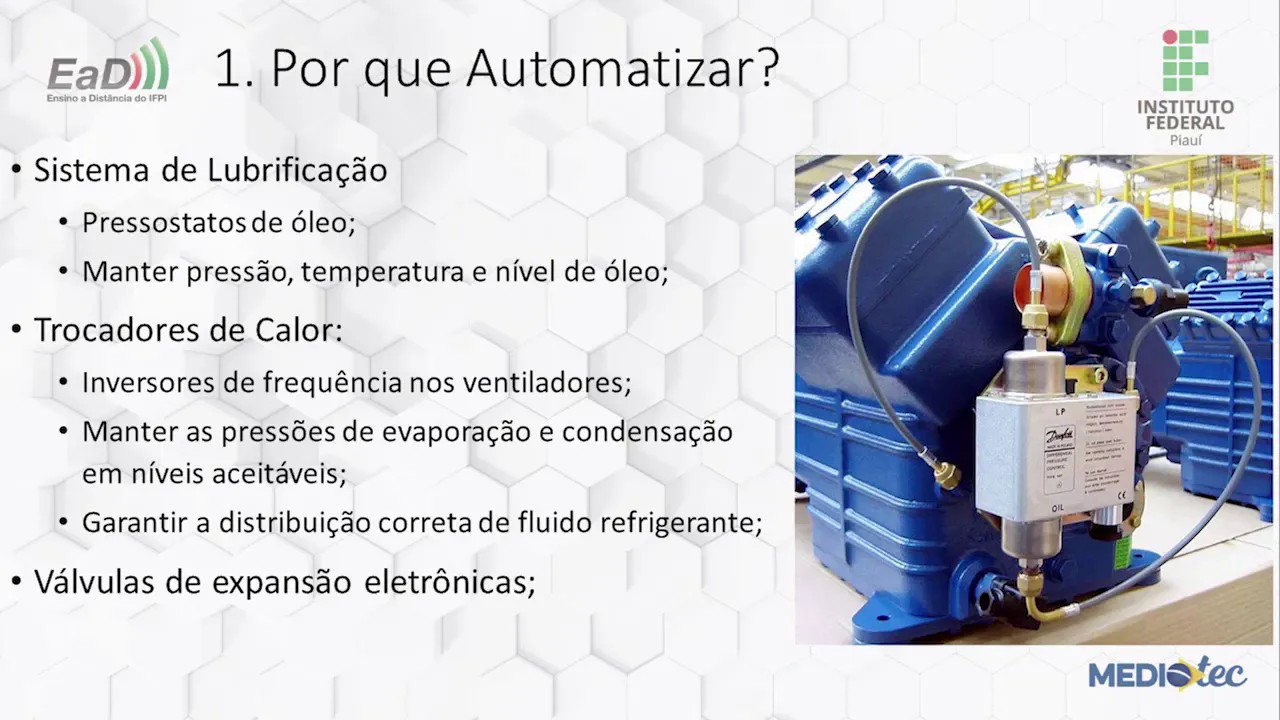

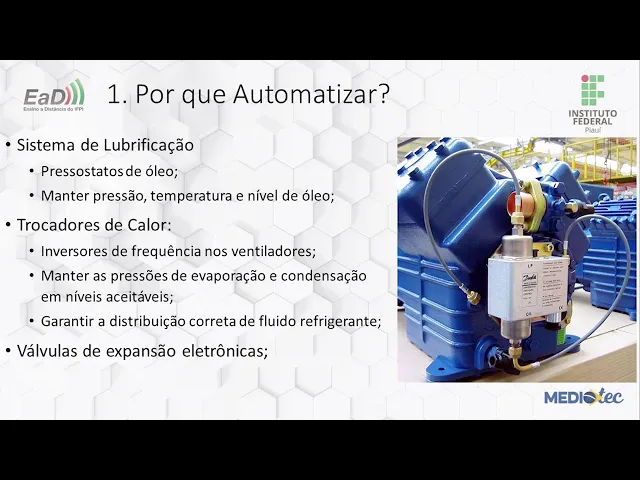

atenda a carga que é necessária e também as situações de debate pese gás é tanto pra facilitar reduzir um consumo de energia quanto para as situações de de gelo ou descongelamento além do compressor a automação ela também pode estar associada aos sistemas de lubrificação por exemplo por meio de preço ao status de óleo para assustar os diferenciais é que devem analisar o sistema de lubrificação e garantir que a lubrificação está adequada para o seu corpo é além disso a gente vai ter também em sistemas de automação vinculados aos trocadores de calor é como sistemas de
inversores de freqüência nos ventiladores pra que eles operam de acordo com a necessidade de carga do do trocador com o objetivo também de manter pressões de evaporação e condensação em níveis aceitáveis e também nos sistemas de expansão garantindo uma correta distribuição do fluido refrigerante uma outra aplicação também é o uso das válvulas de expansão eletrônicas não é que garantem uma operação bem mais eficiente uma carga de refrigerante bem mais eficiente dentro dos trocadores de calor no caso do evaporador uns equipamentos que têm sido amplamente aplicados dentro da automação e refrigeração a gente tem alguns modelos
de controladores aí de alguns fabricantes esses controladores o que eles vão fazer eles vão receber sinais dos sensores esses sinais podem ser digitais em analógicos então por exemplo uma entrada digital um sinal digital é um sinal recebendo de um prédio está tudo indicando por exemplo que o que eu se a apreensão de descarga atingiu um nível elevado ou por exemplo um relatório técnico na enviando um sinal o controlador é indicando que a temperatura também de descarga por exemplo do cabeçote do compressor atingiram um patamar elevado então a partir desse sinal o controlador vai realizar uma
ação que pode ser por exemplo desligar o compressor além das entradas digitais controladores eles podem receber também entradas analógicas ou seja ele pode estar avaliando a variação de temperatura é ao longo do tempo eles podem estar verificando nível por exemplo do tanque de líquido avaliando vazão de refrigerante em algum ponto a umidade do ambiente etc então a entrada analógica são aquelas em que ele verifica a sua variação ao longo do tempo né é com essas entradas o controlador ele vai estar programado para definir algumas ações ele vai emitir saídas ele pode ter uma saída de
acionamento o desligamento de compressor acionamento desligamento de ventilador é acionamento de resistência de degelo racionamento de válvula de desde lá a gás quente ele pode fazer também um controle de abertura de válvulas de expansão eletrônica dentre vários outros de várias várias outras ações aqui a gente tem o exemplo de um controlador é quando aplicada uma câmera frigorífica então esse controlador ele tem opções de que de fazer racionamento ou desligar o ventilador do compressor em função da do nível de temperatura do ambiente em situações onde você requer um alto nível de umidade para a conservação do
alimento ele pode está acionando um sistema de umidificação para garantir esse nível de umidade ele pode também está acionando ou desligando ventilador do compressor em função da pressão de condensação e ele também pode estar fazendo o controle do compressor ou acionando o inversor pra que ele pra que esse inversor e faça o controle da rotação do compressor é nos compressores aí a gente vai ter um tipo de controle associada tipos de compressores então os compressores rotativos eles podem ter uma automação por um processo um off um processo de liga e desliga ou por meio de
inversores de freqüência com preço scroll também ele pode ter um inversor de freqüência liga/desliga compressores alternativos eles podem ter sistema de de inversor variando rotação liga desliga e ele pode também ter é é habilitar ou desabilitar a alguns cilindros de compressão ele pode modular sua capacidade acionando organizacional dho algum dos cilindros lá no processo de compressão o compressor do tipo parafuso ele pode ter um inversor de freqüência na varanda velocidade pode ter um sistema off e ele também pode ter uma válvula de deslizamento que essa válvula vai reduzir vai retardar o processo de compressão lá
na sucção compressor centrífugo ele vai ter pode ter um sistema de inversor de freqüência ele pode te ver vânia com guias de d de admissão é controlando também o processo de admissão e de todas essas técnicas elas têm por objetivo que a elas devem garantir que o compressor tem a sua vida útil prolongada e que ele opere de uma maneira eficiente então elas vão ter que ser programadas de forma a evitar uma grande quantidade de partidas e paradas do sistema e garantir que o compressor opere dentro das pressões adequadas né nem uma pressão muito elevada
e nem uma pressão de sucção muito baixo o controle de capacidade né nos compressores com inversor de frequência ele vai ter várias vantagens como por exemplo evitar os picos né de de energia associados a ligar e desligar o compressor então quando o sistema atinge uma condição de equilíbrio térmico na temperatura de 7 ponte desejada ele não vai desligar o compressor ele vai manter o compressor uma rotação muito baixo é garantir uma certa inércia por compressor evitando o pico né de energia quando você religa o motor a vantagem também vai ser que o sistema vai ter
uma operação estava em função da demanda então se a carga térmica aumentar ele vai acelerar o motor do compressor e se essa carga térmica diminui ele vai desacelerar o motor do compressor assim ele vai conseguir além da economia de energia é evitar os picos de energia ele vai ter um aumento de vida útil do compressor é em compressores alternativas é muito utilizado o sistema de controle de capacidade por estágios na habilitando desabilitando a onda alguns cilindros e compressão a onda das câmeras de compressão então esse sistema ele pode ativar ou desativar um cilindro na ééé
modo lá a capacidade de se compreender ou ele pode fazer é controlar a abertura e fechamento das portas de sucção é pra fazer essa ativação e desativação em cilindro e aí ele vai aumentar ou reduzir a carga a carga de funcionamento do equipamento em função da pressão de sucção esse modelo está apresentado o modelo da dança aonde ele tem é esse dispositivo a ks é que faz a leitura da pressão de sucção e com essa pressão de sucção ele vai fazendo o controle de abertura ao fechamento das válvulas de admissão no no complexo alternativa então
aí no diagrama gente tem esse é kc que é o controlador que ele está recebendo sinal lado a ks que é o transmissor de pressão de sucção além disso a gente tem dispositivos auxiliares como válvula de bloqueio que spa um filtro na ufpa o sc aquela é uma válvula de retenção e eweek e até que é uma válvula solenóide a outra técnica que é o controle de capacidade por bloqueio de sucção você vai ter uma só lei norte e essa solenidade ela vai energizar o diz é o designer gizar energizando ela pode estar fechando nessa
ou bloqueando essas sucção e deslizando ela vai estar desbloqueando essa sucção aí é e aí esse bloqueio ou o desbloqueio de sucção vai habilitar ou não um dos cilindros do compressor para atuarem vazio ou em carga então se a carga térmica diminuir ele vai fechar uma dessas bolas de sucção e 12 cilindros pode parar de funcionar é o ele vai na verdade ele vai operar em vazio ou se a carga aumentar ele reabilita esse lindo né abre essa porta de sucção e aí o compressor vai operar em plena carga aqui a gente vê um esquema
pra a compreensão do tipo parafuso né da válvula deslizamento é essa válvula vai variar de posição ao é retardando ou atrasando o processo de compressão na admissão e isso ele pode fazer uma modulação de capacidade do compressor de 10 a 100 por cento da sua capacidade de refrigeração do equipamento a gente pode ter também um by-pass de gás quente né a gente pode ter um aqui que pode ser uma regulação é do do gás de descarga para a sucção reduzindo um certo consumo do compressor a situação de de carga térmica mais baixa ao invés de
descarregar todo o condensador parte da descarga vai vai retornar para a sucção do compressor reduzindo seu trabalho é apesar de que não é uma das técnicas mais é é eficiente em termos de controle de capacidade do compressor é um outro sistema que também ou acessório que tem sido bastante utilizado junto com a automação são as válvulas eletrônicas que elas podem estar diretamente ligados à a controladores é nas unidades condensadoras também é fazendo o controle da vazão de fluido que vai provar por a do em função justamente da da carga térmica e ela permite um controle
preciso da carga da carga térmica do do ambiente aí está a referência expressa ao em bons estudos [Música]
