[Música] olá amigos do canal do youtube muito prazer meu nome é paulo estou aqui trazendo mais vídeos informativos na área de climatização e refrigeração mais uma vez aí vocês aí quero agradecer a todos é r 15 mil inscritos no canal eu creio eu não acreditava que isso não fosse chegar a essa quantidade de inscritos começou com apenas uma brincadeira não passa tempo mas agora vi que já é uma necessidade está passando esses vídeos pra todos vão aprender a tomar informações na hora de atraso em relação ao real que precisamos que eu tive de k9 de
muitas pessoas e foi ajudado também e isso engrandece a gente vamos iniciar o vídeo aqui sobre fila é também desde já ao raimundo fernandes é que teve a iniciativa de fazer suas animações e disse a ele pela inteligência é pra você fazer animações é que vocês veem meus vintes aí são feitas por ele é altamente inteligente capacitado e quero agradecer também à disputa pela disposição em fornecer suas animações gente é muitas dúvidas existiam e dos amigos do canal a respeito de cheia como funciona é toda a dinâmica do seu processo é e vendo isso a

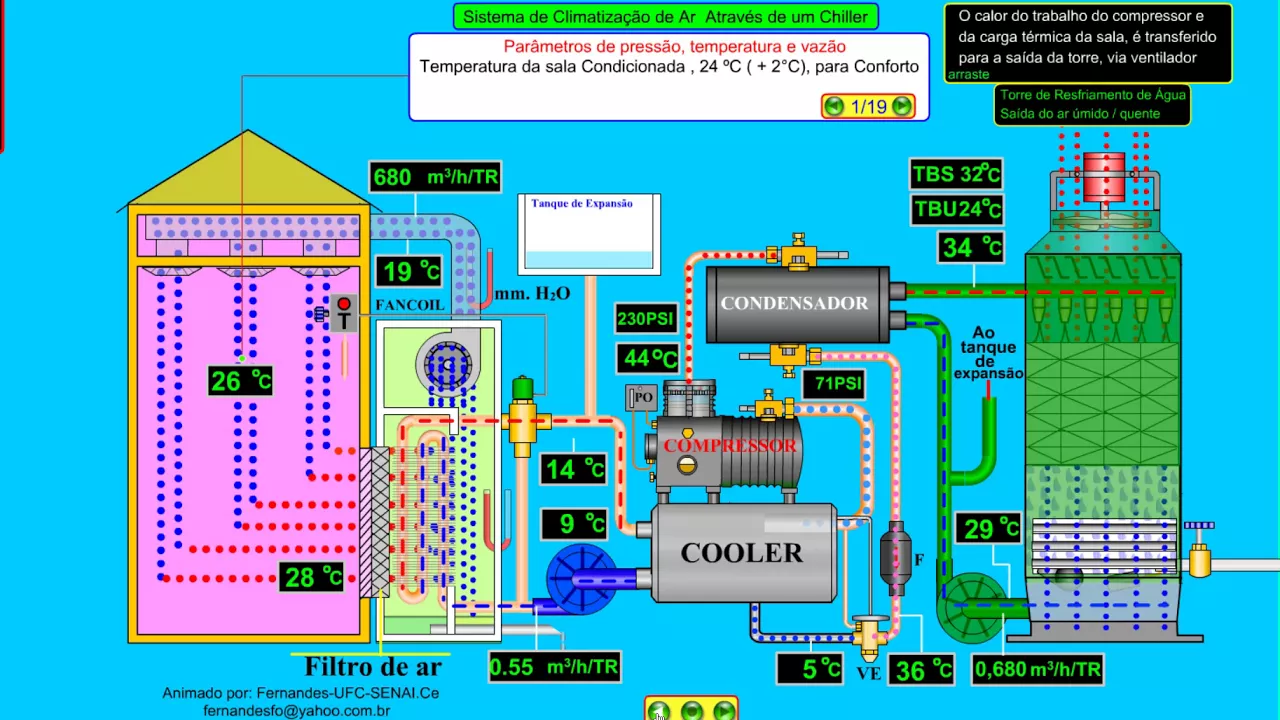

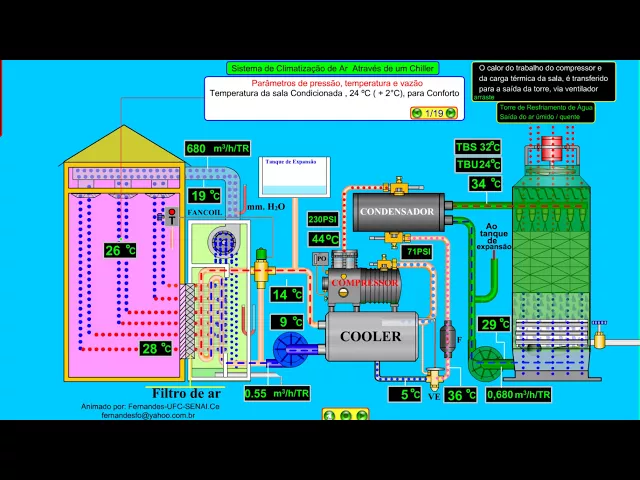

necessidade de as dúvidas estou fazendo esse vídeo para você está como vocês estão vendo aí vocês estão vendo um fila é não somente o filho mas o daquilo que envolve o filé porque os filhos nada mais é do que um resfriador de água e ele tem aí toda a sua dinâmica de funcionamento juntamente com torre de esfriamento juntamente com fã col e juntamente até com recinto aqui é refrigerado né vocês estão tá então é torcer estão vendo aqui num essa parte rosa na esquerdo de vocês é o ambiente que está sendo gerado tá vocês estão
vendo esses pontinhos azuis é quadriculados entrando aqui por cima de ciência gerado nada mais é do que o ventilador do fã qual insuflando e se a e esse ar voltando é pelo retorno aqui a 26 graus aqui no lado esquerdo entrando no fam qual passando pela repentina do fã qual sendo solucionado pelo ventilador que joga esse ar novamente no recinto a ser refrigerada como vocês estão vendo essa dinâmica do phantom no seu lado direito vídeo vocês estão vendo aí a torre de resfriamento essa torre nada mais é do que ela vai pegar as a água
que sai aquecida de dentro do condensador com vocês estão vendo aqui condensador do chile existe uma bomba como vocês estão vendo aqui do lado da torre de resfriamento aqui no canto superior direito do lado da torre de esfriamento essa bomba elas opcional essa água que cai da torre e joga essa essa água na entrada do condensador essa água entra dentro do condensador é a 29 graus celsius e sai desse condensador mais ou menos 35 graus celsius para entrar na torre novamente como vocês estão vendo aqui essa água quente entra na parte superior da torre e
ela cai por esses as pessoas que vocês estão vendo aqui logo embaixo da água cai por gravidade ela cai aqui embaixo na bacia dela vocês estão vendo aqui na parte superior da por resistir a um ventilador e esse ar de senti-la dor ele vai entrar com essas brechas que tem aqui embaixo da torre de esfriamento aqui ó então vai haver um contra fluxo enquanto a água tá caindo quente o ar ambiente está subindo e está trocando o calor com essa água quente que expulsa e se falou da água quente e essa água de 35 graus
celsius retorna a bola 29 graus celsius para entrar no condensador e fazer novamente o seu processo da mesma maneira é embaixo procure nada mais é do que o apoiador é vocês estão vendo aqui também essa bomba que está do lado do cúpula ela tem a função também de circular a água dentro do evaporador vocês estão vendo aqui que ela está solucionando essa água colaborador joga dentro do funk uol deixa só iniciar aqui porque vocês estão vendo que a água está entrando na hora de três dias e voltando pro formal sem sem passar pelo qual isso
acontece esse fenômeno quando você atinge a temperatura que você ajudou no recinto açúcar ajustou a temperatura com 22 rodada o time chegou a 22 graus aqui no recinto ela vai fechar a válvula para a passagem é para o fã col então você está vendo que não está passando agora o fã col e ela fica retornando à água o próprio cúpula isso aqui em vários ocorre aqui porque sou um fã qualquer animação mas existe uma coisa que tem 20 e 30 pacotes então enquanto o desliga os outros estão funcionando um caso aqui ele deixou a bola
de três dias e essa água está retornando para ele mesmo aqui ó só reiniciará aqui o vídeo vocês vão ver que plantar agora sim é uma circulação normal a bomba enquanto a temperatura chega a 22 ele vai desliga e de água não passa pelo futebol mas enquanto temperatura está quente vai jogar sábado por ter sentido falta água gelada que vai retornar para o cooler a mais ou menos 12 graus e ela vai jogar só aguentou frankl mais ou menos 7 graus por lei está como vocês estão vendo aqui ó o funcionamento do chile ele não
difere muito do funcionamento de um ar-condicionado convencional né vocês estão vendo aqui o compressor esse é um filé resfriado a abordagem que existem filas que são esfriado a conhecer nada mais é do que um imenso serpentina que tem ventilador que troca falou né o espaço dentro do nosso serpentina o ar passa entre as letras a serpentina e trocá lo aqui o processo é diferente no sentido de que o condensador não é resfriado a mas sim um resfriado a água nessa área o que vem da torre que a bomba joga dentro do condensador amor força água
e coloque dentro dessa água sai troca falou com gás que circula aqui dentro e sair quem tinha para o ator resfriamento que vai me separar esse calor a vaidade de lado depois a volta e novamente para entrar no condensador e completar o seu ciclo e assim sucessivamente o cooler o evaporador também ele é resfriado a água então essa água entra no currículo a 12 graus de i clássico mais ou menos e que são uma simulação tá sai a 7 graus e vai para um fã col vai para o fã col indo para o fã col
é essa água vai entrar no phantom coupé ea mais ou menos 712 porque o próprio ventilador do fã col ele vai forçar o ambiente a circular entre as letras do fã col e e pegando esse ar que está entrando aqui a 26 graus com vocês estão vendo aqui 25 e 26 graus e ele tem sofrido a 14° do ambiente então isso é uma troca de calor que está vendo pela água que está circulando dentro do phantom alta o sistema volta a nova ópera novamente bom gente aqui nada mais é do que uma mesma função que
o ar condicionado tem o princípio de funcionamento ou mesmo compras vai comprimir o gás alta pressão e temperatura no condensador o competidor vai condensar o gás que vai passar por ali e ninguém liga depois como vocês estão vendo aqui se vocês interpretarem o dia ambas estão vendo filho do secador vai ter uma obra de expansão que dependendo do chile vai ser uma válvula expansão eletrônica controlado a bóia enfim regulagem manual mas o princípio de funcionamento da válvula é o mesmo de sistemas pequenos tá vai ter o gás vai entrar no apoiador néné líquido evapore vai
evaporar totalmente elaborador trocando calor com essa água que vai circular do evaporador para o xoom corp em circulação depois esse gás e vapor e retorna gasoso para o condensador através da instituição entra no compressor que cumprir esse gás novamente muitas dúvidas é dos inscritos no canal porque eles pensavam que muitos inscritos pensavam que é esse estilo é essa água essa água que circula na torre é torres condensador bomba de condensação é a mesma era a mesma que circulava no apoiador banho de água gelada e fan cor diferente e sabe que circula no condensador o circuito
dela é só esse é boba de condensação aqui abaixo do condensador descarrega no condensador aguenta no condensador sai por essa parte superior entra na torre caiaque na bacia e volta pra alguma novamente o circuito é somente isso é somente esse o caminho dela de conexão como o da água de evaporação a existe um tanque de expansão que abastece a população com água né não permite que o atento porque se existe alguma formação de bolhas de ar ela vai sair pelo próprio tanque de expansão ou por uma pulga que é montado na parte superior na parte
mais pobre da população local a ser montado mas o os ic também nessa água de apuração é o mesmo também ela se pedro não é o apoiador que o cooler né entra sai através da bomba de água gelada segundo de água gelada sul se una a água do cooler joga no phantom col essa água circula dentro do fã qual sai mais quente porque trocá lo é com ambiente evidentemente volta para o flu cúpula e depois sai pela bola falou novamente e esse é o ciclo da água gelada são ciclos independentes juntamente também com das gentes
é também que o gás é só que também é lugar substituem ele descarrega no condensador alta pressão e temperatura e se a vai vai trocar colocou alan que está circulando aqui de condensação depois sai condensado o leite líquido ainda no filtro secador depois obra de expansão onde ele vai causar uma perda de pressão e vai trazer a evaporação desse reais o início da elaboração propriamente dita e ele vai se ela própria total aqui dentro do procurador saindo apenas em estado gasoso e retornam para o compressor esse é o funcionamento do chile que não difere do
ar condicionado apenas na forma de resfriamento do do condensador elaborador e no caso desse processo é a água tá então gente é esse é o funcionamento do chile se vocês tiverem alguma dúvida é coloca nos comentários tá a respeito do funcionamento é claro que é essa animação aqui é ao compacto porque o chile propriamente dito ele não fica junto à torre o afã col ou aí sim você refrigerado é claro que o chile isolado em uma casa de máquinas a torre de resfriamento ela vai ficar fora da casa de máquina vai ficar em local aberto
e relativamente distante às vezes dependendo do sistema de um carrinho de 30 50 e 70 metros justifica o filho e o papel de levar a água para o condensador 14 quem faz isso é a bomba por isso que a distância não vai influir muito mesmo jeito só uma coisa vai ficar lá próximo aos ambientes a serem gerados se um corte também fica longe e não são só um fã qual não são raros na costa também como não pode senão às vezes temos também não são um ator que apenas são várias todos então isso aqui é
só uma forma compacta de você entender o funcionamento do china tá e aí a aula pra você está se vocês tiverem alguma dor de punho no canal tá é bom estudo pra vocês aí entre em contato comigo vou deixar whatsapp descrição do vídeo se vocês tiverem alguma dúvida eu estou aqui pronto a responder para vocês fiquem todos com deus e até a próxima taxa de curto vídeo e ajudem o canal quer agradecer a todos os inscritos que são mais de 5 mil vamos sair é se deus quiser chegar e agora a 10 mil agora tem
aí uma visão mais ambiciosa e eu quero que vocês aprendam mesmo com seus amigos aí e aqueles que quiserem aprender e ensinar junta ensina também estou aqui pra isso pra aprender para ensinar é fiquem com deus a todos aí tchau
