[Música] [Música] olá pessoal para o sono são fortes curso técnico em refrigeração à distância vamos dar continuidade é que a disciplina de automação e aqui a gente tem a unidade 3 a última unidade nessa idade a gente vai falar um pouco do inversor de freqüência ea gente vai falar um pouco dos sistemas brf bem os inversores de freqüência eles tenha 11 são grande um grande avanço em termos de economia de energia porque eles vão ajustar a rotação do compressor ou à demanda de carga térmica então se você se o seu ambiente é por algum motivo
a carga térmica aumentou ele acelera a rotação do compressor se por algum motivo essa carga térmica diminuiu ele vai baixar a rotação desse compressor evitando aquele processo de liga e desliga que pode ser desgastante que tem que está associado a picos de energia então ele vai evitar os picos de energia durante a partida do compressor é e quando esse sistema atinge a temperatura adequada o inversor vai fazer com que o compressor opera em uma rotação é mais baixa com baixo consumo de energia é evitando a a as partidas e design desse compressor em inversor de
freqüência pode ter dois tipos de controle na verdade ele pode ter mais mais em refrigeração os principais são esses dois que é um sistema de controle no 10° onde ele faz o controle por níveis de ancoragem do compressor ele faz modulação da capacidade com o compressor por níveis de decorrente ou ele pode ter um tipo de controle por freqüência é um contra um controle mais próximo de um controle analógico onde ele vai estar realizando leitura do termostato e com base nesse final de temporada dodô a leitura de um sensor de temperatura e com base nesse
sinal de temperatura ele vai estar ajustando de maneira analógica a a rotação desse compressor nessa neste diagrama a gente vê nenhum controle integral a gente vê aí os de gray sair de condição de funcionamento e e aas linha a linha tracejada né mais curva ela mostra um modelo de controle por freqüência um controle mais contínuo por meio é um controle mais próximo do controle analógico as vantagens deles não sei o que vão ter uma alta economia de energia ele vai ter um controle preciso das condições de temperatura e pressão do sistema ele vai reduzir as
condições de partida na evitando altas correntes na partidas além disso ele vai evitar ruídos é também durante a partida ele vai ter um ruído vai ter uma transição de vibração maior e com isso ele vai garantir uma vida útil maior tanto para o compressor quanto para os outros motores elétricos alguns cuidados na principais tem que ser feito tem que ter tem é preciso ter atenção é com alguns cuidados principais no processo de manos a instalação de inversor de freqüência então esse sistema ele precisa de um aterramento correto então há o sistema tem que ter tem
um aterramento bom bem dimensionado bem feito é ele tem que verificar também se a atenção de alimentação corresponde a atenção do inversor certificar que que durante o processo de funcionamento do inversor a sua tampa vai ser mantida para evitar acidentes e certificar que o inversor foi ligado de maneira correta entanto verificar junto ao manual do inversor como é que deve ser feita a ligação dele garantir uma ligação correta é com relação ao sistema vrf o sistema brt é um sistema que já tenha isso é cerca de 10 anos né inicialmente patenteadas pelo nome prf pela

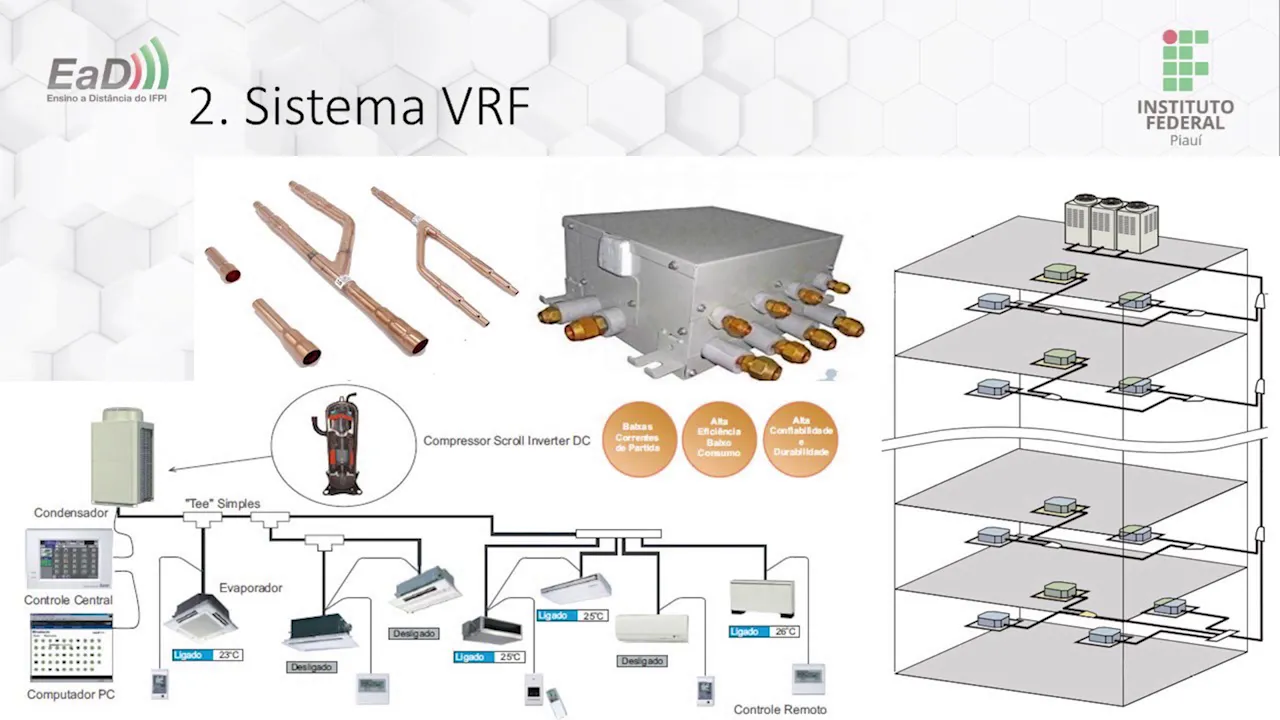

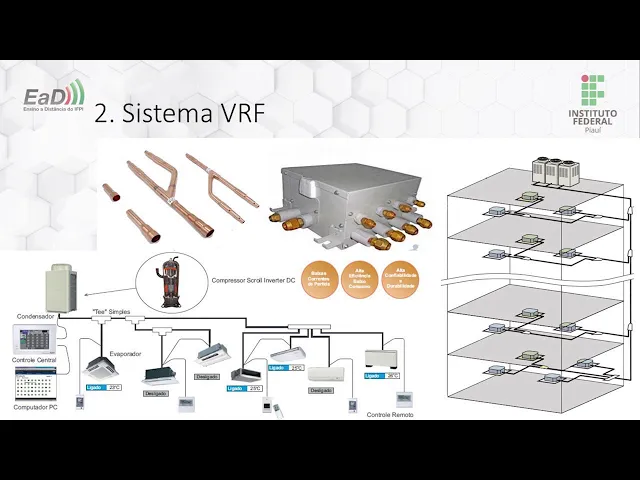

da ekin e depois veio sendo a utilizada por outros fabricantes também com outra nomenclatura vrv em geral as duas apresentam a mesma coisa mas o que é aquele como é que ele qual o princípio de funcionamento dele é realizar um fluxo de refrigerante variável então o que a gente vê na imagem à direita gente vê é uma um esquema de um edifício onde a gente tem as unidades externas um ou mais interconectados interligadas entre si no topo dessa é difícil e aí você vai ter a população de cobre uma tubulação de alta e uma população
de baixa renda onde líquido antes de sucção de gás essas duas populações vão percorrer aí o edifício alimentando várias unidades internas então é esse tipo de sistema ele vai permitir um controle independente de cada ambiente então eu posso ter uma unidade interna de um quarto funcionando atendendo a carga térmica de 12 mil btus e eu posso ter uma outra unidade interna em um outro quarto no quarto do lado por exemplo atendendo uma carga de 12 18 mil btus então ele vai fazer um controle independente é de fornecimento de fluido refrigerante pra cada unidade interna de
acordo com a necessidade atual do ambiente e aí como é que ele vai fazer isso ele vai utilizar de válvula de expansão eletrônica pra cada uma das unidades internas então essa válvula de expansão eletrônica vai estar ligada com os sensores de temperatura ela faz a leitura do sensor de temperatura se essa temperatura está alta o que ela faz ela vai abrir mas ao mesmo tempo que ela abre para permitir a entrada de mais fluido refrigerante ela vai enviar um sinal para a unidade condensadora essa unidade condensadora ao receber sinal onde a válvula está abrindo mais
ela vai fazer o que ela vai acelerar o compressor para enviar mais fluido refrigerante então é por meio do da ligação de cada válvula eletrônica de cada unidade interna com a unidade condensadora a gente vai ter também um inversor de freqüência é ajustando a rotação dos compressores então ele vai vai verificar a demanda atual de de cada ambiente a demanda instantânea de cada ambiente vai fazer com que os compressores opera em para suprir justamente essa demanda e as válvulas eletrônicas elas vão fazer uma abertura e fechamento de acordo com a demanda de cada ambiente é
aí nessa imagem a gente vê também o zip monné os distribuidores em y também chamada de refinaria que servem para fazer as derivações na alimentação das unidades internas a distribuição do fluido refrigerante nas unidades internas ou a gente pode também até êsse distribuidor e que também pode ser utilizado para fazer a distribuição do fluido refrigerante na imagem mais abaixo a gente pode ver o que a gente tem um esquema onde mostra unidade condensadora ali um compressor com é acionado por um inversor de freqüência aí a gente vai ter o controle do da unidade condensadora que
pode estar recebendo sinais aí dos sensores de temperatura e das válvulas eletrônicas das unidades internas e isso pode estar ligado a um computador também fazendo o controle é isso previsão desse sistema ea gente pode também ter uma compatibilidade da minha unidade externa com várias unidades internas diferentes então eu posso ter e ligada à caixa sacar 7 a ray walser a unidade de tratamento tea francoisi é a unidade de tratamento de a e até 30 ela tem uma compatibilidade com vários tipos de unidade interna aqui estão as referências não é pra essa aula e bons estudos
