Circuito de Entrada em diferentes placas no esquema elétrico e análise.

e vamos dar sequência aqui então as nossas aulas de esquemas elétricos na aula de hoje a gente vai abordar em diversos esquemas elétricos tá o circuito de entrada então a ideia da aula em abrindo aqui esquemas e mais esquemas e procurando aonde está o circuito de entrada o que que é o circuito de entrada é o circuito ali aonde você conecta né é a sua fonte no DC Jack e a partir dali né é torna o circuito de entrada ali tem uns mosfets de entrada tem um ser de tarde e assim por diante então Quero

mostrar para vocês em diversos esquemas elétricos tá aonde que a gente vai encontrar ecu que a gente vai fazer para gente encontrar esse circuito tá porque nem sempre Quando a gente pegar uma placa mãe para placa-mãe ela vai ter ali a serigrafia então às vezes ele vai ficar meio perdido ali Aonde que tá o circuito de entrada então a ideia toda aula é você e se familiarizando ainda mais com esquema elétrico para você entender mais e ficar mais fácil na hora de você procurar por um circuito de entrada mesmo sabendo que nem sempre é fácil

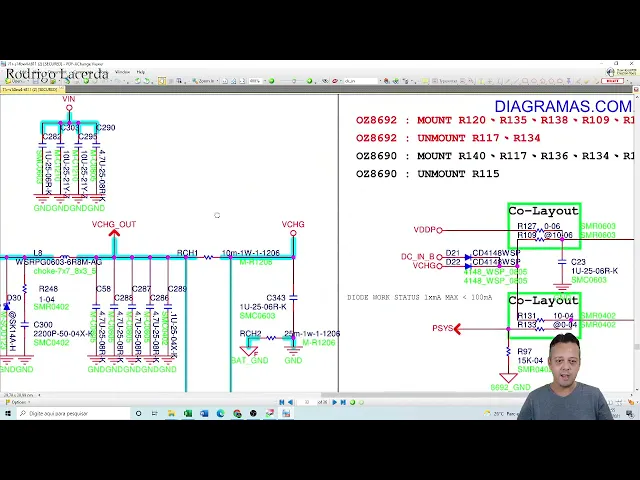

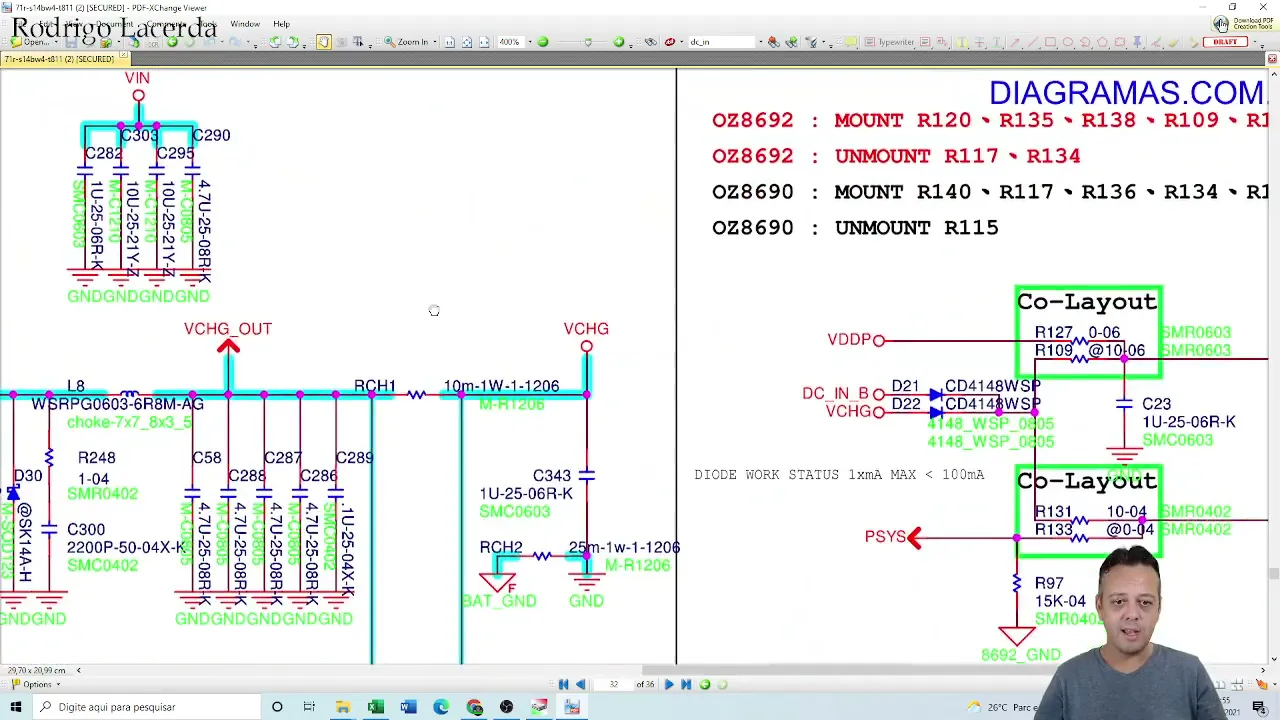

tá vou compartilhar com vocês aqui essa tela tá aqui a tela Isso aqui é um circuito que eu abri antes de começar a aula eu prometo para vocês que eu não fiz mais nada só abrir o esquema e comecei a aula tá eu não quis olhar também eu quero que a gente procure juntos beleza legal então tá aqui um esquema é do sfb w01 não sei que placa é essa 71 RS 14w 4 t811 tá então é isso então vamos ó sempre quando eu abro o esquema é que eu quero que a gente vai nos

familiarizando sempre com ele está sempre vai ser diferente então a gente tem que olhando basicamente aqui tem a página da capa né que tem um índice aqui ó tu tem cada uma das placas desculpa das páginas e aqui vamos ver se a gente consegue encontrar o de repente quando tem o índice eu confesso que eu não colheita pelo índice Mas de repente pode olhar o página 28 Olha então aqui ó já estou aqui já usou página 20 eu confesso que eu nunca fiz essa forma tá então aqui tal sair de chardy tá página 28 Só

que tem uma coisa nem sempre que pode confiar nas páginas o página 27 tá aqui e mesmo assim não é vamos ver a página 29 e também não é então alguém que você já foi furado tá é uma furadinha não foi aonde eu imaginava que fosse vamos voltar aqui no índice aqui ó só para gente confirmar tá então aqui no índice falava para mim eu sei chardy seria página 28 e lá não é o sair de tarde porque que eu procurei para você ir de tarde Geralmente eu sair de tarde tá ligado aí ao circuito

de entrada né bom então aqui não deu Então vou de novo a página 28 e aqui ó deu veja g-power ou será que ele é e eu estou enganado VG será que é pode ser que tá usando esse nome pode ser que esteja usando esse nome veja g-power É mas aqui não me mostra nada parecido mostrar para vocês como que é um circuito de entrada quando a gente começa a analisar Tá eu vou tentar encontrar ele aqui vai passar agora aqui então tarde ó tá na página dois estão tudo que eu ver o ano em

que você mais quatro páginas para frente tá então Bacana Então aqui ó tá que o circuito de tarde se eu tenho circuito de teatro Geralmente eu já teria o circuito de entrada aqui ó olha o tanto que essa aqui Justamente a primeira vez esquema que eu escolhi é o mais o mais complicado deles aí eu não consigo nem clicar aqui para poder marcar mas eles conseguem ver aqui o bebêzinho tá vendo esse aqui seria o primeiro mosfet lá o mosfet de entrada tá vendo e aqui ele tá mostrando ó desse aí entra pelo nosso entra

aqui no nesse mosfet pequeno um e passa para cá Só que ainda não eu desci aí que eu quero tá eu quero achar o desse aí mesmo vamos ver a gente encontra aqui essa aqui vai ser o mais difícil e nem que estranho hein vamos ver se eu acho aqui vai eu passei batido é justamente o primeiro que eu pego já é um problema tá depois ele vira esse chá de É verdade eu vou ter que ver se eu acho aqui o desse a página que ele está em de ser um desse aí né entrando

aqui no ó por que que eu sei que ó ele sempre entra não sei de tarde tá vendo ao desse aí ele entra no sair de tarde sem de tarde na verdade ele é o pwm de power é o Power Management que a gente chama né pwm já é o curto para Power mesma mas ele é o que controla a entrada tá aqui do da ponte tá que geralmente na grande maioria das vezes é ele que habilita e desabilita esses mosfets de entrada tá bom é o sair de tarde tá bom achei um desse mas

não é o que eu preciso tá esse ainda isso aí desse aí de 100 sem assim baiana vou ficar repetindo descendo toda hora É mas aqui ó tá aqui o conector está na verdade lá na página 26 tava na página 26 a Rodrigo então ficou faço é só digitar desse aí em todos que vai dar certo não não tem nada a ver tá Pessoal esse aqui eu consegui descobrir que era desse aí tá porém o outro pode chamar outra coisa Tá bom então tá aqui o conector como que eu sei né que é esse cara

aqui que é o cara de entrada pelo nome porque a gente já tem um costume um pouco tá de ter esse nome de 100 outro pelo desenho você olhar o desenho Olha olha aí tá vendo o desenho desenho de um conector a entrada alguns capacitores passa por uma bobina Aqui passa por uma bobina mais capacitores aqui ele cria o outro nome tá aí aqui ele vem e aqui ele tem o que 32 que é o primeiro mosfet até ele se tornar atenção aqui de 100 B a seguir mesmo tá vendo os demais aqui chamado esse

aí mais tá vendo Então aqui ó é o circuito de entrada esse aqui tem inclusive tá uma proteção que eu posso abordar esse em outra aula talvez a Body na próxima aula com relação essa proteção Tá mas basicamente todos os circuitos de entrada e ele você vai ver ele dessa forma aqui tá em alguns casos ele dá continuidade aqui não deu a continuidade continuidade ficou lá naquela página com descer e ir né é alimentando o próximo mosfet esse mosfet aqui ó ele tá sendo alimentado se vocês verem bem está sendo alimentado pelo próprio de 100

ou seja pelo próprio 19 volts vamos dar esse esse circuito aqui ó 519 da pena não ter aqui o o meu lápis tá tudo bem eu que ele entra 19 volts tá vendo ele passa por esse de 14 Ah tá esse b14 é um monitor né ele continua seguindo 19 volts aqui tá aqui eu não vou estudar ainda esse circuito aqui tá bom a gente não vai estudar esse circuito ainda e apesar de que aqui eu deveria até mostrar algumas coisas tu vai para lá ele vem ele vem 19 volts em 9 volts para aqui

tá nesse mosfet esse mosfet aqui ele é um mosfet tá vendo que acerta dele tá virada para o great então eu vou sete canal.na onde ele tem que ser maior do que sou se né então quando entre 19 volts eu não podia bem bate aqui já fica aqui já colocando né já saturando esse mosfet E aí esse Terra fica exatamente aqui para que ele faz isso né Então olha só eu já satura esse cara e o Terra chega até esse resistor aqui o terra não passa do resistor ele só fica aqui né porque que ele

faz isso é só porque porque aqui olha ele vem 19 vou se ele não fizesse isso ele ia vim 19 volts 19 voltas iria vir até o gate aqui sendo que esse mosfet tá vendo acerta o mosfet ele é canal p o que acerta essa virada para o lado do sócio bom então ele é um canal P você no canal p e essa atenção tem que ser maior do que dê para dar passagem quando ele vem com 19 volts dele passa por esse resistor e passa por esse outro resistor aqui ó sabendo quem dois resistor

na linhas para poder esses dois resistores viraram um divisor de tensão que eu vou abordar também em outras aulas Quando que a gente vai calcular esses resistores sala tá até gravada só não gravei Logo no início do curso eu devo colocar ela aqui para vocês o mais rápido possível tá bom para vocês entenderem melhor mas aqui ó temos dois resistores tá é os resistores eles só vão entrar só vou fazer essa essa divisão de tensão quando tudo seus resistor estiver ligado ao terra e é isso acontece aqui ó Então tem um resistor de 330 k

tem um outro 150k então quando ele chega aqui se ele não tivesse ligado ao Terra esse de baixo aqui ficaria 19 parado aqui 19 parado aqui esse mosfet não ir e como é que o passa 19 antes ele vem aqui ó inclusive ele veio até com divisor de tensão também a paz que eu passei despercebido aqui ó divisor de tensão aqui é idêntico para dividir atenção de 19 por 9 e meio ele bate 9:30 Ok 96 é maior do que o gnd né então gnd fica até aqui criando também um outro divisor de tensão aqui

tá E aí ele dá a passagem então aqui fica nove e meio também aqui 19 aqui 96 faz a passagem Se você não entende muito sobre divisão é divisor de tensão Não se preocupe que vai ter uma aula só disso tá bom nem queria abordar tanto esse assunto aqui tá bom que só quero a bota mais é o circuito de entrada bom fazendo isso ele vai se criar que o descer em mim tá vendo ele criou de 100 e o desenho aqui ele vai lá para aquele Olha já vem aqui ó alimenta essa região aqui

a gente não vai estudar nada sobre isso que está estudando é o circuito de entrada e ele vem para esse segundo mosfet lembra que geralmente são dois mosfets pode ser que seja só um mas aqui são dois nos pés tá aqui no caso ele aí ele vem aqui nesse pequeno um tá para aqui e aí depois aqui ele se transforma no Charme o chg Dead esse cara que eu tô achando que ele é o ele não não são 2 mosfet eu tô achando que esse cara aqui ele é o computador tá entender que estudar um

pouquinho mais mas ele é o computador mesmo ó tá vendo aqui ó que ele sai daqui ele promete Ele é o computador tem quase a certeza vamos garantir isso aqui rapidinho além de serem bem aqui alimenta aqui vem aqui na hora de não é o computador ele não é o computador eu achava que fosse o computador ele não é o computador ele é ele almoça o segundo uma sete mesmo porque ele cria essa atenção aqui chamada chg verdade e depois alimenta o ozea 86 90 tá então esse é o que alimenta esse cara que aqui

também tem um vim tá vendo aqui o vim aqui na verdade está buscando aqui ó do circuito de chardy tá até tá pegando atenção ficar aqui para poder alimentar Aqui também tá é mais uma uma outra alimentação que o a z precisa mas então ele é o segundo mosfet ele não é o computador tá o computador provavelmente do outro lado dele como é que você sabe disso ele do lado dele de cá vai tá escrito por esse nome que sai daqui ó que sai daqui desse desse pwm do da bateria aqui do seio de chardy

tá então aqui ele sai ele pode sair como vice HG out over chg José a pch g olha aqui ele tá saindo tá chegando no conector ele tem que chegar aí no mosfet também tá aqui seria o nosso computador vamos ver se ele chega no mosfet ou não ou só se essa placa trabalhar de forma diferente mas geralmente é assim que funciona e é isso aqui pelo jeito trabalha totalmente diferente tá não estou vendo comutador dele Oi tá tudo bem Depois a gente pode pegar essa esse esquema pra gente poder fazer uma análise mais aprofundada

ok então forma pessoal vamos passar para frente vamos pegar outra aqui eu vou pegar um qualquer pegar isso vamos tentar descobrir aqui aonde está o circuito de entrada mesma coisa para chegar aqui você vai olhar aqui ó no wins ta confesso que eu não usava um link se não tá como é que ficou lá ficou na página 32 Deixa eu só ver aqui aqui ficou na página 32 o que tava marcando aqui 32 nem tava marcando página 32 e aqui eu tava marcando como se fosse página 32 né 32 que a gente encontrou ter sem

não deixa aí nem foi na página 32 é desse ainda foi outra página me lembro desse sim deixa eu saber desse ainda na página 26 e no índice a página 26 e seria os 3.3 v a a criação dos três volts primário tem nada a ver tá então não faz muito sentido esse isso aqui vamos ver por isso que eu falo que tu não pode confiar cegamente Nos esquemas elétricos tá bom Aqui ó nesse aqui me mostra tá memória DDR3 tá vendo Whindersson HDMI mas não dá para confiar não tá vamos vamos ver se esse

aqui vai dar certo tá ó Power vccsa acredito que pode ser a vcs a Pode ser que seja mas eu vou continuar Power tá aqui ó Bate um Power tarde tá vendo eu sempre procuro pelo chardy tá página 33 vamos lá página 33 e aqui eu tô no chade vamos ver e aqui ó acertei aqui eu estou no charge porém eu não estou vamos ver o Tiago aqui ó aqui ó tem o va tá que tá entrando aqui passando por esse diolo aqui ó Note que esse aqui não passa por um mosfet ele passa por

um giotto E aí que tá já vi vários técnicos tá chamando de gambiarra quando uma pessoa ao invés de colocar um mosfet na entrada ela coloca um diodo tá não é cambiar porque muitas placas trabalham dessa forma cara você tem que saber qual de ouro que você vai usar é mas não é gambiarra tá você coloca um mosfet dando passagem do anodo para o cátodo tá ótimo eu quero atenção ela só não pode voltar Tá bom que acontece aqui ó você tem o computador tá você dele e aqui ó aqui você tem a bateria que

você tem a tensão da bateria tá vendo a tensão da bateria e essa tensão da bateria ela não pode voltar ela não pode voltar por aqui ó ela não pode voltar por aqui e vim para cá para parte dos mosfets tá que aqui no caso é o de Ouro no canal possa para ela até pode se ela chegar passar até pode algumas pessoas fala que para de carregar a bateria e tudo mais mas não é bem assim não ela até pode mas aí quando você for verificar lá no seu conector de entrada que você verificar

a tensão quando tiver só na bateria vai Atenção lá tá bom legal estamos aqui ó nós temos o diodo de entrada tenho mais ver aqui tem um vá aqui então aqui ainda não é o conector de entrada a gente tá procurando mas aqui nós temos o resistor aquele resistor é que eu chamo ele de sensor de corrente tá podem ver aqui ó o que nós temos o cm de chardy tá então sempre procura primeiro pelos sair de tarde tá se você achar você deixar de você vai atacar o conector mais fácil geralmente ó aquele mais

Veado é repente tá moro aqui em cima que veio aqui ó tá vendo PCN um aqui ao ver até aqui tá vendo o ver até aqui e o velho está logo na próxima página aqui também dando continuidade na linha nem sempre assim esses dois que eu peguei foi mais confuso de entender como é que é é a entrada aí um círculo de entrada tá vamos estudar esse ciclo de entrada rapidinho aqui também você que eu já consigo riscar ele melhor então aqui ó pessoal eu tenho dois positivos tá E aqui também eu tenho atenção que

entra aqui ó tá vendo não é negativo em essa atenção não ela é negativa se perdão ela tá ligada ao Terra consigo ver aqui ó tá ó vem aqui eu vim aqui e ela é negativa Então eu tenho gnd gnd dedicar e eu tenho a positiva de cá tá então essa positiva ela vem passa por esses dois capacitores depois passa por esses dois indutores tá passa por mais um capacitor AC ó tá vendo que estão aqui ela fica parada ela para aqui tá aí ela vem aqui ó Aquela se cria o nome ver a mais

tá aqui ela vem passa por esse resistor e note que existe aqui ó outro resistor O que significa que são dois resistores do mesmo valor significa que é um divisor de tensão de aqui um deles está ligado ao Terra nós temos aqui um divisor de tensão tá fazendo com que aqui nós temos nove e meio' nem sei lá e nós temos 19 que nós temos nove e meio nessa linha vamos apagar um pouco essa bagunça tá então Aqui nós temos 19 entrando nessa em mim tá usando está vindo aqui chegando aqui no Pium tá vendo

desse transistor passando passando aqui chegando até o pq222 tá Por enquanto eu não vou tá pessoal é analisar o circuito completo aqui não tá O que é que não é essa tá não vai de analisar o circuito completo por enquanto aqui é só ir fazer análise do circuito de entrada Note que aqui ó o mosfet tá com a seta virada para o lado aqui do SUS tão ele é um canal P certo certo então aqui ó para ele ser um canal P ele tem que ser maior do que o gate aqui ó e o gate

é quanto lembra daquele divisor de tensão 9696 Então nesse caso aqui trabalho idêntico a essa placa que a gente olha aqui ó idêntico então ele mesmo se se habilita então o próprio 19 volts ele se habilita para ele dar passagem E aí ele vai dar essa passagem aqui e vai continuar com o nome de ver a e esse vá vai vir aqui ó Cadê o aonde que eu estou e esse velho ele dá continuidade aqui passando por esse diodo tá passando por esse diodo e aqui ele segue em frente vem aqui nesse resistor e desse

resistor ele alimenta aqui ou sei de chardy e também Toda vez que você tiver uma atenção nesse resistor significa que essa tensão é atenção principal tá bom essa atenção é atenção principal chama ela de tensão principal Porque é ela que vai alimentar todos os mosfets de alta da placa beleza antes do diodo ela se chama tensão de entrada não preciso escrever tudo ok mais uma outra placa vamos lá o esquema aqui não Dell placa de um pouco diferente hein Até que enfim nós pegamos a placa um pouco diferente vou deixar as outras abertas por enquanto

tá mas olha só essa placa que ela tem o diagrama em blocos vocês esquema perdão tem um diagrama em blocos aqui em bosta para mim que tem chardy lá na página 44 ó tá vendo aqui ó página 44 tarde então já posso ir à página 44 bom Rodrigo eu não sei qual que é a página em que isso é vocês vão pegar assim sem saber qual que é a página quando vocês pegarem sem saber qual que é a página eles podem descer mais por meio tá por meio indo mais para o final da no esquema

tá então aqui ó no meio Cadê o meio vamos achar o meio aqui e seria a tia mais ou menos aqui tá então seria daqui aí você dá uma olhadinha para cima ou para baixo como é que você vai saber que é né que é ele né você vai ter que olhar aquele desenho lembra daquele desenho tem aquele desenho mais ou menos na sua cabeça tá Então olha só aqui aqui aqui e aqui aqui ó cheguei no charge cheguei no charge aqui a página 43 ela falou que era página 44 mas é 43 tá então

cheguei no chardy aqui no Thiago ele me dá um homem pode Geralmente se tem o shard Fica para cima que fica com o circuito de entrada tá olha aqui ó o jantar tá aqui tá vendo Então ciclo tinha dela tá aqui Oi tá aqui o conector de entrada vamos ver como é que funciona esse ciclo de entrada aqui vamos ver esse daqui ó eu tenho ó ó esses três aqui ó são GN desses tá vendo que agora esse daqui saúde até para cima tá vendo os outros saíram para baixo e esse aqui só para cima

e aqui ó eu tenho o pino 4 ou pelo quatro ele é um pino isolado tá que ele é o PSB significa que dá o Power Supply ou seja phone identificador da fonte tá esse cara aqui ele vai direto lá para geralmente direto para a superar eu tá esse sinal aqui que é um sinal que a superar eu preciso receber ok nós temos os desenhos são três pinos um dois e três desse aí então aqui se chama desse aí e aqui que vai entrar a nossa atenção vamos analisar esse circuito de entrada aqui ele vem

aqui é legal Aqui tem um pé tá agora são dois pés pelo jeito né todos perto aqui ó tá vendo perdes aqui sped geralmente é para você medir né Atenção se você tem que encostar em alguma algum componente tá ele passa porque os dois capacitores aqui ele entra aqui dentro e aqui é circuito ele já um circuito um pouco mais é complexo tá pessoal ele é um segundo um pouco mais complexo De toda forma a gente vai mostrando aqui então aqui ele vem com 19 bolsa aqui também ó ele vem aqui para que aqui também

ele vem aqui para que tá aqui ele vem e aqui ó na primeira placa as outras partes não encontrou isso aqui ó ele tem aquele diodo de proteção que aquele Olha esse aqui é um PS p6s bmj 24 já sei que a atenção dele de 24 Ah tá app significa seguinte se alguém colocar ali por engano uma fonte acima de 24 volts tá que que vai acontecer ele vai proteger o circuito entrando em curto tá E aí ele vai desarmar a fonte lá e algumas vezes quando isso acontece ele também queima tá ele também queima

também depois em trocar ele tá então seja proteger o restante do circuito mas não protegeu o cliente que comprou porque ele vai ter que procurar uma assistência técnica tá porta da forma vem aqui ó e passa por esse diodo de proteção e até daqui no primeiro mosfet ó tá vendo aqui ó aqui ele deu no primeiro mosfet como é que funciona esse primeiro mosfet Vamos né vamos ver que ela tem aqui deles em ir passa por esse por esse resistor passa por outro resistor que tá ligado ao terra só que ele fez um divisor de

tensão nenhum dos três esquema que eu peguei quem tava gritando eu não sei de tarde a gente vai pegar onda fica tranquila tá então ele passa aqui esse diodo desculpa esse resistor aqui um é de 240k o outro de 47 cá depois eu vou ensinar para vocês como é que vocês cálculo passo vocês quiserem ter certeza mas basicamente você tem que ter aqui ó chegando uma atenção no Gate é uma atenção me espera aí ó onde mais presta atenção e ela para aqui também não tem que ter uma atenção aqui menor que 19 volts chegando

no gay tá bom se é assim esse cara acreditam ele é um canal P né Ele é um canal P sendo canal ter ele vai passar essa essa atenção aqui olha só que exatamente como os outros quero achar um aqui que não seja tão igual vamos ver aqui se eu acho vamos aqui vai vou pegar uma parte aqui é muito essa aqui ó 79/12 P essa pra que muita gente já trabalhou com ela e Sabe conhece ela tá então aqui tá o esquema elétrico da placa aqui não tem me falando Aonde que tá o Charger

não poderia encontrar o circuito de entrada e não tem falando nada então aqui em vai ter que procurar no no olho tá como eu disse eu vou levar isso aqui mas para o meio tá vou descer aqui tá mostra para mim A porta usb-c tá vendo Então quando eu começo a ver isso aqui ó portas USB conector eu sei que já parou de falar sobre tensões o esquema aí eu vou subindo aqui ó que eu quero começar a ver tá é informações sobre tensões algumas vezes dá pra cima duas vezes dá mais trabalho então aqui

não tem comente saber não na verdade nem havia começado a falar sobre intenção de contar mais para o final ainda aqui já começou a falar sobre tensões lá 5 votos a música aqui para cima áudio e aqui ó peraí ou nos descendo tudo no olho aí pessoal tudo no buraco mais prática é você olhar lá a gente encontrei a forma mais prática é você olhar lá no na placa e ver qual que é a serigrafia mas nem sempre é possível e aqui não tem lápis para escrever mas a gente começa tá ele tem aqui dois

pinos ligado ao Terra dois pinos dele saindo 19 volts passando por esses dois capacitores espera pelo indutor chegando aqui novinho e aqui ele dá sequência tá vendo aqui ele passa por um diodo tá vendo que ele tá passando por um de outro e aqui ele chega no pequeno um tá chegando aqui no pequi um ele se transforma em 19 vou desculpa na tensão principal bem mais tá basicamente então ele chega aqui passa por esses resistores O primeiro é um diodo não é um mosfet tá vendo primeirão de outro depois ele passa aqui pelo pequeno tá

e aqui a seta está voltada para o lado no SUS significa que ele é um canal P sendo necessário Então essa atenção aqui sem maior do que essa atenção aqui e aqui você já podem ver que tem dois resistores aqui ó mesmo valor sem caça em cá então provavelmente esse circuito ele vai fazer aquela divisão de pensão né deixando passar atenção aqui dos 19 e volto a gente eu não consegui encontrar nenhum que é o você te acho que é o comanda é possível vamos ver mais um vai só mais um nos ver sei lá

às vezes Oi nós aqui e vamos ver se aqui fala que tem um índice também aqui no Windows 11 desses fala charge é o áudio Alguém já encontrou aí o painel colocar um pch não achei nada de tarde áudio áudio conector de ser receber Core deve ser de ser esse aí front e quem não vamos ter que descendo aqui tentando descobrir Só se eu passei batido tá vamos lá mulher me descendo aqui de ser mais embaixo tá aparecendo aqui eu já encontrei já um pwm não é não só que é só é uma controladora de

alguma coisa não é pwm também não é pwm estou passando não e não e não como é que eu sei pessoal eu vou olhando eu vou olhando o desenho Tentei encontrar aquele desenho já passei batido tá vou tentando encontrar aquele desenho na entrada lá Ah tá então tá chato também não sei de chardy também saber core core você pode olhar noite também a do lado tá por exemplo aqui ó eu olhei foi aqui ó vê Core e v a x g vamos continuando eu estou perto eu acho que estou perto o meu Deus eu estou

apanhando para esse e aqui tem um super-herói ou que já tem as memórias que já tem um processador passei batido de novo por duas vezes eu passei batida nessa placa Muito estranho vamos buscar para descer aí vamos ver se tem sorte não vou descer aí vai achar um monte de sendo na vamos vamos tentar achar vai vou chegar mais perto um pouquinho bom e é isso aí tem que ter calma várias pessoas entre em contato comigo quando não consegue encontrar e diante que puder ajudar pessoal e realmente o que você tem que ter um olho

Clínico tá é que eu tô vendo que não ela tá vendo que aqui tem nas divisões do processador Então não vai ser aqui tá na hora que tá falando lvds o begê a vendo portas usbs aqui já mostra já o processador de novo quem é bem diferente esse bem diferente é por isso que eu quero mostrar para vocês sempre diversos esquemas tá pessoal não dá para gente estudar somente usando um esquema tá e olha vejam consegui até agora e a entrada o Alan o mais cinco BA e se você não conseguir também uma outra dica

que eu acabei de pensar aqui é o seguinte Cada um na sua mãe que eu não achei nenhum pwm ainda vai vai no pwm de alta e veja qual que é o número que tá mostrando lá atenção e aí você consegue achar que vem eu vou tentar fazer isso também se eu não conseguia e olha isso aqui é o pwm do CPU é aquele tá me dando o número tá vendo ó e esse cara aqui ó é um pwm de alta ele me chama mais vim então se eu vier aqui começa a pesquisar mais 12

volts viu só para quem trabalha com 12 volts de vir se eu não conseguir achar eu vou deixar aqui ó mais vi tá se eu não consegui achar eu vou tentar achar pelo que está escrito numa frete água e se consegue algo que fala mais 12 volts Então já vou começar a procurar com mais 12 volts eu ainda não estou procurando tá pessoal e esse aqui é de que a CPU e esse aqui tá mostra para mim os estados né 035 o que mostra eu não sei ainda o que que é isso 5 volts TDR

esse esquema que eu mais complicado de encontrar em eu sempre vou naqueles mais difíceis Será que ele consegue acabou esquema e o que acabou esquema ai meu deus do céu ele tem um controlador E olha como é que essa placa funciona pessoal olha como que essa placa funciona também que para que é essa hein ele lm70 ele funciona com 5vsb controlado esse aqui é o 5vsb controlador então ele tem atenção dele o principal a placa desktop E aí você paga desktop não vai dar mesmo não você precisa para cada desktop só perdão se tivesse bem

mais cinco três pontos da 12:12 volta perdão pessoal Você tem uma placa desp E aí realmente a gente não vai conseguir né aí tá estudando o quê que é é notebooks perdão perdão perdão vamos lá continuar aqui ó aqui também tem 20 ó vamos ver se aqui no vídeo se fala sobre Power Power Switch bota o que é o botão de ligar Power MV tarde deve ser esse cara aqui a página 66 eu não acredito muito não mas vamos lá a página 6 mesmo o e acertou pela primeira vez olha aqui isso aqui é o

mais completo isso aqui é um é o que vocês vai mais encontrar tá quando vocês forem analisar um circuito esse aqui é o que é o padrão tá bom decidi aqui aqui aqui aqui vem aqui 19 volts passa por esses indutores passa por capacitores e aqui ó ele já tem o divisor de tensão também tá então primeiro Gate aqui você já imaginou sem carro sem cartão 19 / 2 do mesmo valor aqui vai ter nove e meio Oi tá aqui vai ter 19 Então esse cara aqui você que tem nove e meio quer dizer que

ele é um canal P ou seja só tem que ser maior do cliente para ele passar você precisa nem de canalizado muito tempo tá aqui ele vem passa para cá não perdão já passei direto passei pelos dois né É só por um primeiro ele passa e ele passa daqui para cá aqui ele criou a de descer aqui ele vem vamos ver o gate desse cara aqui alguém que esse cara aqui já é diferente ó olha onde está esse ambiente aqui ó e seguinte aqui ele tá vindo de sinal aqui ó e olha tá vindo de

sinal aqui olha quem tá vindo da onde ó você e de tarde tá vendo controla Então esse gay e pessoal a quem controla esse Gate aqui é o sair de tarde ele só comprar o segundo nesse caso aqui essa controla ou segundo nós fat o apê 4435 GM Tá bom então é só controla o segundo mosfet é nesse caso aqui Provavelmente quando é assim esse cara aqui ele tem uma atenção maior tipo 21 voos tá então ele chega 19 volts aqui e ele da passagem porque ele é um canal n na grande maioria das vezes

quando esse cara aqui que controla é porque esse cara que o mosfet canal n tá E aqui dá sequência vai lá para aquele resistor Cadê o resistor o que seria esse cara aqui ó que seria o resistor que eu falo de sensor de corrente tá passou do sensor de corrente aqui ele se cria uma atenção chamada de descer que deve alimentar e todos os mosfets de alta vamos conferir que ela que está está está alimentando o primeiro mosfet de alta aqui ó tá aqui é o mosfet da tia bença eu tô indo tô certo ou

estou enganado aí pessoal mas ele é o certo procura aqui pela fase a fase bem sobe e sim eu tá pegando aqui ó essa aqui isso aqui é o mosfet de alta na verdade ele esse mosfet que é uma sete duplo e esse mosfet almoço é de duplo porque porque ele tem um sou se dois drenos um Gate e depois ele tem um outro se o outro Gate e dois drenos tá então essa aqui é diferente ele não tem o mouse pad de baixa aí já tem o almoço aqui debaixo aqui de alta nele mesmo

tá mas é ele que alimenta Então essa essa tensão chamada de ver descer aqui é atenção que deve estar em cima de todos os mosfets de alta vamos conferir Oi aqui é mais um mosfet de alta tá vendo aqui ó tá vendo que aqui passa a fase Aqui passa a fase de se 5 volts e ele tá aqui no mosfet de alta tá vendo vamos ver do outro lado aqui ó deve ter também esse essa placa usa muito mosfet duplo em Oi ali não era duplo mas aqui já é dupla então e quer de obedecer

obedecer vem aqui ele que vem e alimenta o mosfet de alta beleza chega por essa aula vocês querem mais um mais um para ficar fechar com chave de ouro ou para complicar ainda mais para essa placa Asus aqui Asus não da Asus não dá para olhar muita coisa pessoal quer placa Asus geralmente não tem esquema tá vamos olhar aqui essa Samsung de novo não vai essa aqui ó você tem uma placa Dell a nossa que é uma placa Dell tá na grande maioria das vezes vamos ver se tem índice o Olá último em aula hoje

foi um pouco maior mas é porque a ideia é só charge Attack on charge B que 24 horas em que pegar os mínimos detalhes B que 24 17 17 já deu lá tá vendo tô buscando e agora ele vai encontrar lá ontem que tiver na página Vamos ver se vai encontrar não encontrou só que eu falei geralmente encontra eu não consigo ver que página que ele tá te aviso e aqui ó tá tá apagado tá vendo mas é que me dá o nome ao input ao a demais e o BT BT mais mas eu tô

pegando os detalhes pessoal de ter mais é fofa a demais e vamos ver onde nós temos até mais ela encontrou a demais já encontrei Inclusive a entrada dela Olha o conector de entrada dele aí tá vendo aí eu peguei e um detalhe tá é a ideia da aula é você se dentro que tem como a gente pegar as informações meio que no arma e aleatório Tá bom olha aí descer em mim entrando esse aqui lembra muito a gente fez aqui eu acho que foi qual foi foi esse né ele tá idêntico tá vendo que Muitos

são idênticos até o J g n de que tá escrito igual alto tá vendo J gente então ele vai funcionar idêntico vamos ver vamos ver se vai ser bem dente com mesmo né bom então aqui ó ele entrou de sair mesma coisa do outro passa por esses dois pés estão lembradas aula e já mudou agora a pouco tá aí ele vem aqui passa aqui vem aqui passa aqui chega aqui aqui também ele passa aqui também tem um divisor de tensão aqui ó que eu lembro de cabeça vem aqui também e aqui Eles seguem em frente

passa por esse uma placa Dell sempre tem aquele diodo de proteção 24 volts só 24 uma vez que você quer 24 também você quer 22 voltas aqui um pouquinho menor 22 votos ele vem aqui passa aqui chega aqui beleza ele vem aqui também passa aqui para aqui no capacitor continua seguindo passa por esse esse divisor de tensão inclusive aqui ele vem para cá uma atenção vem para cá a outra atenção Vem para o nosso Gate é outra tensão desce e vem para o dreno aqui não tem que 4208 ele chega aqui 19 volts se aqui

já tem um divisor de tensão e aqui ó um de 240 km de 47 km já sabe que atenção aqui no Gate vai ser menor para poder fazer com que ele passa em sabendo que a tensão que é menor quem sabe que esse aqui é um canal P aonde aqui chega 19 no Gate chega não sei quanto que ele pode fazer um cálculo aqui mas chega menos que 19 e aí ele passa esse cria o nome de ademais o nome de ademais ele vai dar continuidade algum lugar vamos ver é demais ele vai para vários

lugares mas olha aqui ó até mais continua aqui tá vendo atrás do da propaganda aqui do laptop logo aqui ó tá ele continua tem o segundo mosfet tá e segundo mosfet aqui ele é um mosfet ó aonde é controlado pelo mouse de por onde que ele é controlado aqui Alguém dele vem 22 divisor de tensão aqui tá e aqui ele tá uma das contas dele tá ligado aqui ó ao as e avi 1 Isso aqui vai dar Leia muito pano para manga frente analisar isso tudo aqui mas eu te garanto que esse cara aqui ele

viria lá do meio de charque que é ele que tá ativando tá de forma diferente mas tá ativando e olha aqui ó ele vem aqui ó passa aqui isso aqui no power Charger aqui ok e aqui nós estamos no bequi 24/7 515 que é o skar aqui ó 24717 na verdade 24717 e ele é o nosso sair de charge então é esse cara que que habilita aquele aquele mosfet lá tá somente através dele se ele não tiver funcionando é aquele mosfet aqui ó não vai gerar o Terra basicamente aqui olha só para espanar a última

coisa que a gente finalizar essa aula lá ele vai mandar uma uma atenção né um sinal tá vendo que não têm nível lógico baixo e esse nível lógico baixo estaria assim a hashtag lembra então lá ele vai ele vai mandar uma atenção aqui ó tá E aí vai chave ar esse cara aqui tá chaveando esse cara ele vai trazer tudo isso aqui para Terra tá todo esse sinal aqui para Terra trazendo aqui o Terra no nosso nosso resistor e aí sim ele vai trazer aqui o atenção necessário para que esse mosfet aqui chavei tá bom

Aqui deixe passar atenção basicamente isso depois também pode acordar mais aprofundado se vocês quiserem beleza uma essa aqui não foi duas três quatro cinco 16 esquemas elétricos abordando circuito de entrar se você mesmo assim ficou na bunda não tem problema Fala aí deixa nos comentários e para Rodrigo não entendi mo Lucas o que você falou nessa aula de 44 minutos sala sua para mim pela minha cabeça não tem problema depois a gente pode fazer mais aulas tá aí depois eu vou tentar para separar uma muito só Talvez um circuito um pouco mais tranquilo a me

ensinar ali detalhadamente mas eu acho que ficou bem detalhado Tá mas a ideia das aulas vai ser mais objetivo aí seguindo em frente tá bom para poder aprender de uma forma melhor e vendo vários esquemas ao mesmo tempo beleza gostou da aula deixe seu like não se esqueça também de se inscrever no canal ativar o Sininho para que toda vez que saiu novo vivo sem que seja notificado grande abraço e até a próxima
