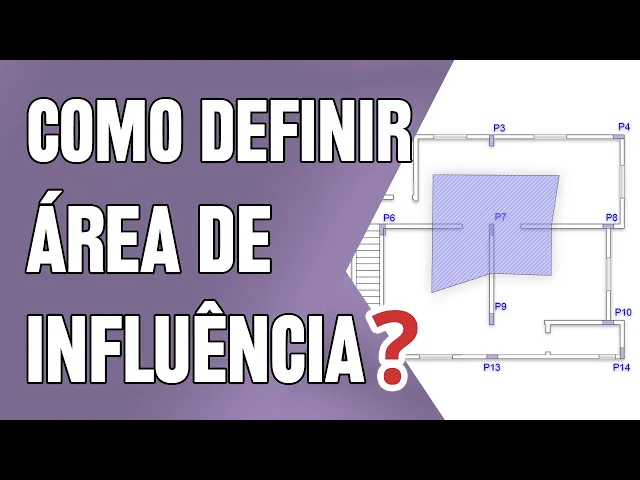

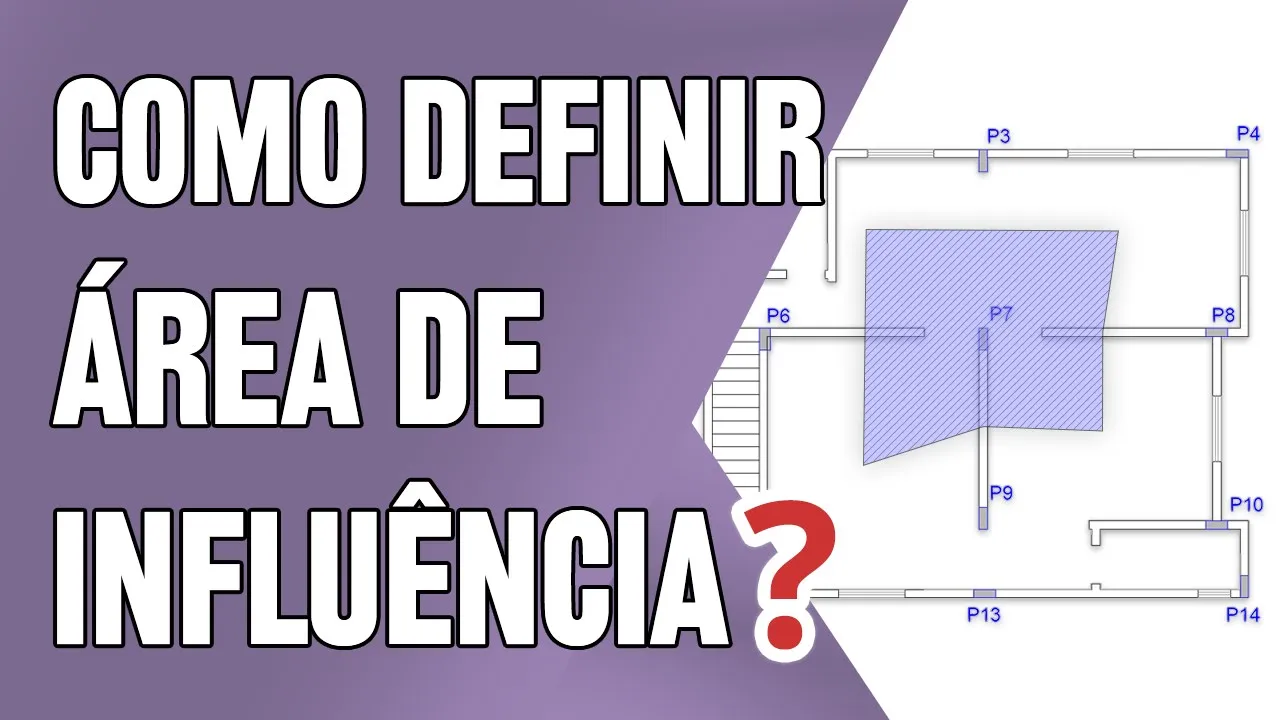

o olá pessoal hoje eu quero mostrar para vocês como determinar a área de influência de um dado pilar muita gente tem perguntado como delimitar esta área de influência então eu vou mostrar aqui de uma forma bem simples para vocês verem como que pode ser feito e por que que era diferença importante né ela vai ser utilizada para estimar as cargas que incidem um pilar para fazer o pré dimensionamento da seção transversal dele ou mesmo para estimar as cargas e uma fundação então aqui nesse exemplo nós temos a planta de uma edificação a ponta bem simples
né de um sobrado com 2 pavimentos e neste exemplo vamos determinar a influência deste pilar p7 e conquistar feito aliás influência determinada a partir das distâncias médias em relação aos pilares adjacentes ao pular em questão então por exemplo quem são os pilares adjacentes estipular p7 nós temos aqui o p dois três e quatro seis e oito depois do p12 p9 e p10 a traçar linhas unindo esses pilares para dar e determinar a distância as médias entre eles só que eu vi outras essas rinhas eu fiz uma cópia que deve tá planta então a gente observa
aqui eu tenho linhas unindo esses pilares então eu vou marcar que as distâncias médias nesses pilares é só para você visualizar então aqui por exemplo ela eu tenho este ponto neste ponto aqui que e aqui então agora nós vamos unificar essas distâncias médias esses pontos médios aqui para delimitar esta área de influência pronto então essa aqui é a área de influência deste pilar t7 e como é que a gente vai agora tirar a área dele né aqui no autocad eu vou só puxar para fora essa área de influência não tocar a gente pode fazer isso
através de um comando a área dele né onde eu pego e vou delimitando esses pontinhos aí aqui embaixo ele me dá o valor desta área aqui embaixo no caso 14.3 ou eu posso simplesmente não comando derrete aqui né e lê aqui no lado a área também aqui a 14.3 tá então 14.3 no caso metros quadrados que amizades meu desenho está em metros vai ser a um lápis at e com que ele vai ser utilizado né a carga total neste pilar vai ser o valor das áreas de influência vezes o número de pavimentos né que se
neste pilar x uma carga global esta carga global é uma carga estimada em relação ao todo todas as ações neste pavimento tipo soma das cargas permanentes por metro quadrado né uma carga horária uma das cargas permanentes mais acidentais no caso de uma edificação a carga global e um pavimento tipo costuma variar de 10 a 15 quilômetros por metro quadrado então isso pode ser utilizado para estimar a carga neste pilar para dar ele terminar seção transversal dele ou mesmo a carga que vai para fundação neste pilar p7 tá ok ou então por hoje é isso se
você gostou do vídeo já deixa o like compartilhe com quem você acha que pode ajudar e até a próxima e aí e aí [Música] e aí e aí
