olá pessoal bem vindos ao lado da engenharia o canal quero trazer a vocês diversas fontes relacionadas em dinheiro e civil mais especificamente de dimensionamento estrutural com divulga dicas e mostrar como é o desenvolvimento dos projetos a ficar na teoria da tarde com este é o primeiro vídeo do canal foi feito com muito carinho e no vídeo de hoje vou mostrar como é feito o gerenciamento completo de uma de fundação demonstrando a determinação das dimensões da armadura necessária e dar algumas dicas de detalhamento então fique ligado [Música] bom esse vídeo está dividido em duas partes para
não ficar um extenso nessa primeira parte vou mostrar o prédio em funcionamento e na segunda parte e vamos confirmar a geometria pré-definida fazer todas as verificações necessárias e calcular o armador então para não perder o conteúdo se inscreve no canal clica no ninho para você saber quando o próximo vídeo vai estar disponível que você logo logo bom exemplo de hoje nas ruas ao lado da do pilar que seja um sobrado que é uma casa residencial com dois por mês e temos aqui a planta desse sobrado onde os pilares já estão locados tá bom a cara
neste clara a força normal disse pilar e vai ser inicialmente estimado através da sua área de influência considerando aí submetido na carga global de 10 a 12 quilômetros por metros quadrados que a carga média de um pavimento a gente vai trabalhar aqui com uma carga global de 12 quilômetros nos formatos quadrados ok então a gente vai determinar a influência desse pilar que é definida a partir do cm vão das ligas que incide no pilar e multiplicar pelo número de pavimentos igual a 2 e pela carga 12 tá bem aqui vocês podem ver um sistema estrutural
de sobrado que é composto por vigas e pilares e o nosso objetivo vai ser o cálculo da do pilar de seis toques bom então eu vou apresentar os cálculos aqui já no formato estruturado para a memória de cálculo e vamos começar pelas dimensões do pilar então a gente tem que as dimensões até é de 40 centímetros e dt de 20 centímetros boas fotos da base esse pilar vai ter um valor e nem cartão esforço característico de 15 que a minha área de influência desenho igual a 2 que num imenso desde a carga 12 o que
me dá um erro de 360 quilômetros com uma carga estimada bom esse lado aqui também momentos na sua base que só serão objetivos com dimensionamento final da estrutura mais pra frente a gente comenta botou na segunda etapa nós temos que terminar a atenção admissível do sol uma vez que essa pata é um elemento estrutural de fundação direta que vai apoiar directamente sobre o solo e pra isso e só tem que ser suficientemente competente para resistir a carga proveniente dessas apa eles o método se nem pico que me dá atenção admissível trabalho de correlações com um
golo do nsp te chamando dns pt no valor da residência a média da atração então a gente tem que essa correlação adota por questão de princípio igual a um quinto do valor de um sbt isso em quilogramas força dos sentimentos quadrados se a gente fizer uma conversão de unidades a gente vai ter 0,02 ns pt em e piano é capaz cauta com isso é válido para qualquer solo natural com esse pequeno intervalo de 5 a 20 golpes mais ou menos mas agora com que o valor da residência penetração que vai entrar nessa minha expressão bom
esse valor vai ser um valor médio representativo da minha caminhada de apoio que vai ser estimado dentro do grupo de intenções da minha tá então se a gente tem é que a profundidade do bo detenções é mais ou menos um e mail de ter 100 do de largura na banda da minha a gente vai conseguir atingir essa profundidade tem uma dimensão só para sapato é de um a dois metros mais ou menos para sapatos de edificações né claro que isso depende da carta mas inicialmente a gente vai admitir uma largura b de dois metros teste
na profundidade de segundas intenções que vai resultar em três metros está então se a gente observar que a sondagem o treino no local a gente observa aí que ela é predominantemente de argila seu tov com um valor de sbt de 4 10 15 16 dólares ou seja um solo bastante competente né e essa sondagem ainda foi realizado na superfície na quota de 7 6 7 pontos 2 então se a admitir que vou fazer uma escavação de mais ou menos um metro para assentar da minha a gente vai ter aí que uns três metros do meu
grupo detenções vai ter influência dos cerca de 4 10 e 15 gosta então um valor médio desse sbt vai resultar em aproximadamente 10 boxes então se eu substitui ali na minha expressão a atenção admissível vai ficar igual a 0,2 ltda ou se transformar em que momento promete quadrado vai resultar em 200 quilos por metro quadrado que eu estou trabalhando aqui com sistema internacional de unidades ok essas relações só que são consagrados na prática do projeto de fundações diretas ela já me fornece indirectamente o valor da atenção do município com segurança em pista o que dispensa

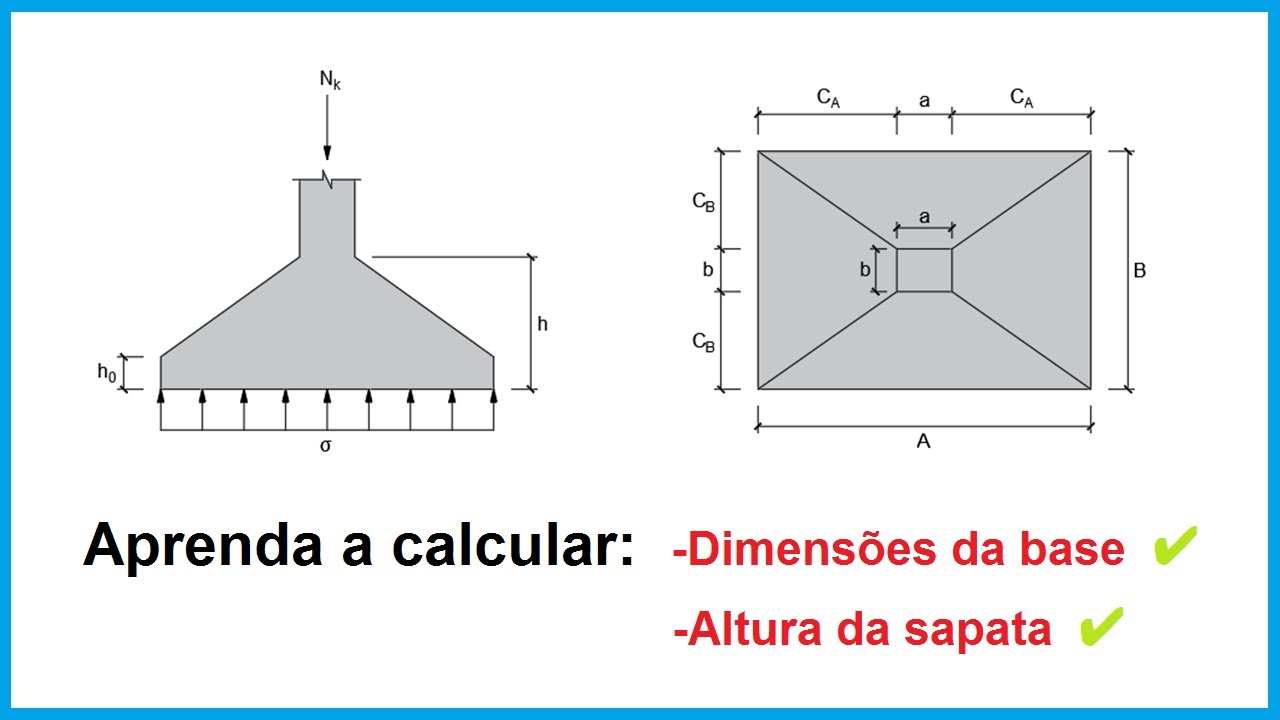

a aplicação de fator de segurança tá então na terceira etapa a gente vai determinar a geometria da que é caracterizada por essas seis dimensões o valor que a e b da base nessa passa o valor de azinho desenho ali na cabeça da minha sapato uma vez que a sessão atrasou e down e pelas alturas h&h 0 bom né poderia ter uma seção retangular é das professoras down poderia porém visando reduzir o consumo de concreto aliviar o pessoas a pata a gente geralmente optam por empregar uma sessão trata de oita primeiramente a gente vai ter na
ii a área mínima da minha base essa é a minha função da carga solicitante da tensão demissível do sol então a gente tem valor de r k calculado de 360 quilômetros ea gente vai multiplicar esse valor por um fator gama a de 1.105 ou seja a gente vai ter mais seguranças fossem mais ou menos 5% predestinou pelo próprio da tá é insuficiente bahia 1 0 5 a 1 ponto mais ou menos mas eu vou ficar calculando com 1.051 então a rms da minha base vai ser igual à do max e emme dividido pela minha atenção
defensiva uma vez que tem são a força sob a área ea área é força sobre a tensão na então fazer escoltas aí a gente tem uma área mínima de 1 e 89 metros quadrados agora quais são as dimensões mínimas em planta então também a se admite uma quadrada as medidas a e b você iguais que vai sair direto da raiz quadrada da minha área que vai daí uma largura de 11 e 37 metros então você se arredondar esse número para múltiplos de cinco eu vou ter em nossa porta de um e 40 porém 40 ea
gente geralmente a redonda mesmo tá porque em obra quase que impossível a gente chegar a esse nível de precisão na execução bem aqui a gente fez um cálculo por nossa falta quadrada porém dimensionamento econômico é aquele que me com dois argumentos nas águas nessa pata aproximadamente iguais nem pra isso as detenções das minhas águas elas têm que ser aproximadamente iguais nessas duas direções existe uma formação bastante simplificada aquele que já me ajuda a obter essas dimensões a e b de forma que as mesmas sejam iguais e é dado por essa expressão em função do azulzinho
desenho e da minha área s ok enquanto que deve ser o valor de azinho e desenho bom eles vão ser dependentes a dimensão do meu pilar e para facilitar a montagem o posicionamento das formas de madeira do pilar a gente deixa cerca de dois centímetros e meios livres para cada uma das faces no pilar então valor muse em uprising vai ser a dimensão do pilar na sua respectiva direcção mais dois centímetros e mente cada lado então botão assim de 45 centímetros e um desenho de 25 centímetros e com isso eu consigo calcular o valor do
dólar e do b então valor de áfrica e 48 valor de 1 28 e seu redonda para múltiplos de cinco vou ter um lar de um metro e meio e b de um mestre tempo ok nem há norma de fundações nbr nenhum 22 ela estabelece plantas sapato isolados elas não devem ter dimensões inferiores a 60 centímetros a então como a gente está atendendo tá tudo certo bem essas dimensões elas servem apenas de referência porque também é necessário considerar o efeito do momento o setor proveniente do pilar que causa um aumento não tem foto longe do
meu solo tá então isso tudo apenas um prédio em funcionamento não vamos esquecer disso bem então finalmente a gente vai fazer o cálculo da altura agrada me a nessa altura vai ser determinada de forma que nessa pata possa ser considerada rígida que signifiquem sapatas rígidas a gente pode admitir como plano a distribuição de tensões normais no contato sapato em terreno né então se a gente tiver uma submetido à carga em a distribuição de intenções vai ter essa cara essa geometria que a gente observa é que ela nade servição plano ou mesmo se eu tiver influência
do momento fletou a gente observa que as minhas distribuição das tensões continuam plano e sapatas flexíveis ou mesmo sapato as rígidas mas em casos extremos de fundação em rocha essa hipótese já tem que ser revista então a norma já me dão expressão zinha de forma que se o h é maior ou igual a menos a pedido por três amigas a pata é considerada rígida então eu tenho que o valor do meu h tem que ser maior ou igual a 37 centímetros nem além disso a altura da minha fatah ela tem que ser suficiente para ancorar
as armaduras de arranque do meu claro né com valor de r b ou então se a gente admite uma bitola de gravadora do pilar defende 12 nem um milímetro sequer bitola mais comumente empregado populares de obras desse porte e concreto de classe e 25 ou seja a riqueza é característica compressão de 25 piás eu vou ter aí um lp com coragem necessária resultante de 47 centímetros no concreto de classes e venci também é o mais usual porque em obras residenciais obras desse porte a gente dificilmente chega a resistência maiores de 30 35 mpe atua além
de você lerá os dólares sem necessidade quando você específica concreta dessa resistência até porque o concreto e 25 vai atender perfeitamente às suas necessidades ok então se a gente fizer a soma de lb mas sei que é um comprimento aí adotando um momento de quatro centímetros a gente tem que o h da minha vai ser determinado aí o mínimo de 51 centímetros e nordeste número para múltiplos de cinco a gente vai ter uma grade 55 centímetros no fim bom finalmente só falta obter o cálculo da altura a gazela tem essa altura vai ser determinada de
forma que o ângulo de inclinação na faixa superior da minha ela seja inferior a 30 graus de forma que possa evitar o uso de formas de madeira nas falsas e inclinadas ok então pra atender esse critério o h10 que obtive foi de 25 centímetros e com isso para dimensionamento da minha fica desse jeito com todas as suas dimensões determinadas e de novo lembrando que isso é um prédio ensinamento e as dimensões finais vão ser em função das cargas finais no pilar né o esforço normal e os momentos que o ator está tão na segunda etapa
do vídeo a gente vai fazer a validação desse prédio em funcionamento e por fim fazer o cálculo da amadora necessária então se você gostou do vídeo acho que pode estar alguém compartilhem se inscreve no canal qualquer dúvida deixe nos comentários tá [Música]
