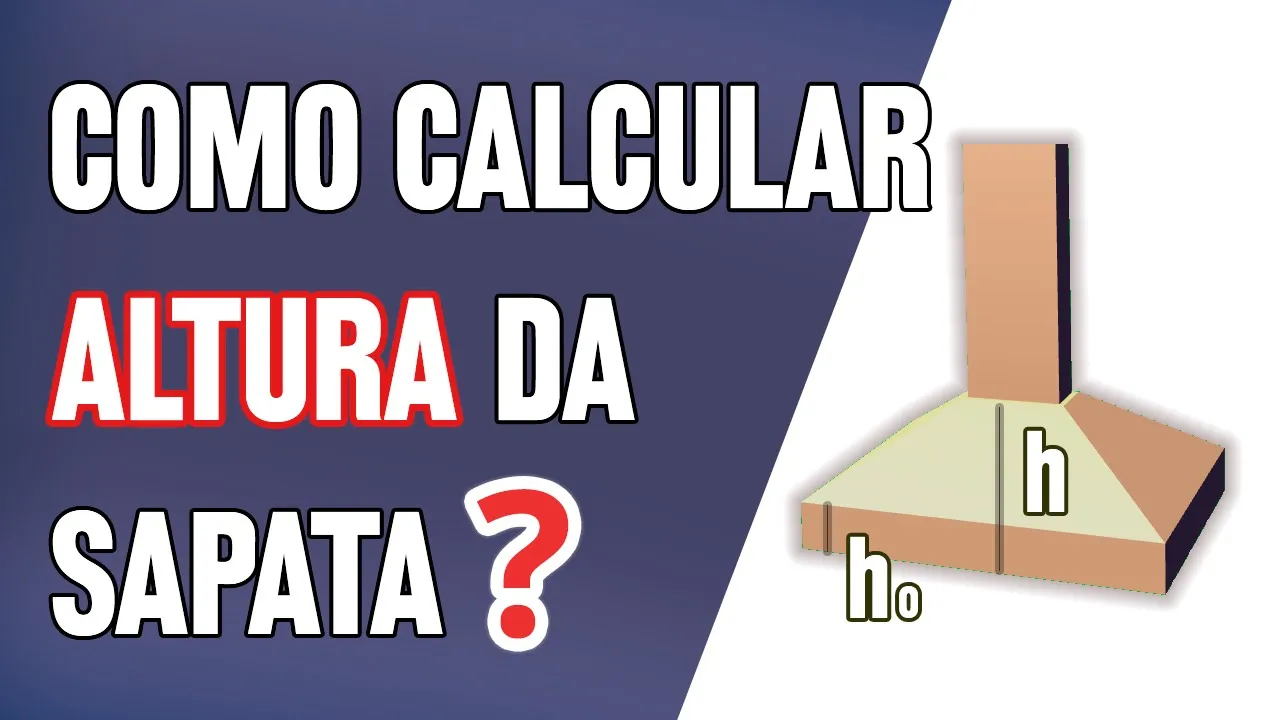

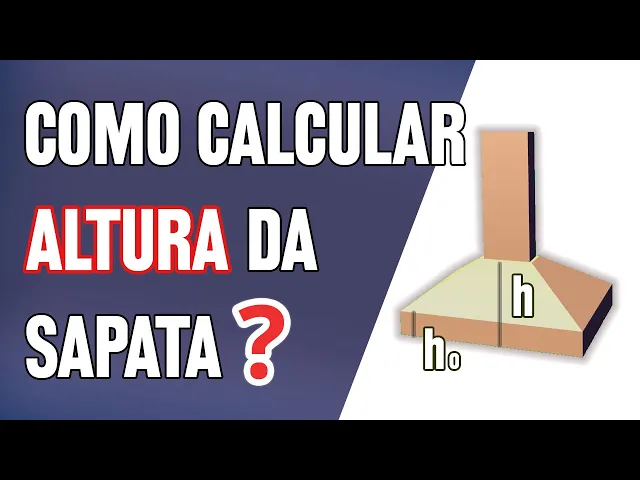

o olá pessoal no vídeo de hoje eu vou mostrar como determinar a altura da altura h e h zero muita gente tem me perguntado como determinar essa altura da base reta da que eu vou mostrar hoje aqui como que vocês podem calcular sha0e o que tem que ser considerado na sua determinação vou para calcular todas as dimensões da já tem um vídeo disponível no canal onde eu mostro passo a passo de como calcular e como dimensionar essa sapato então vou deixar o link aqui em cima para quem quiser ver depois antes de continuar já deixa
o like no vídeo se você ainda não é inscrito se inscreva no canal e ative o sininho para não perder os próximos vídeos muito exemplo de hoje a gente vai usar essa sapato aqui de dimensão retangular com dimensões de 1 e 80 por 1 e 55 em planta e zero 45025 ali no topo da com altura da ela vai ser determinada de forma que ela possa ser considerado uma rígida e para isso e deve ser maior igual a dimensão a ter a dimensão da base da - app que seria a dimensão da largura do pilar
nessa mesma direção e tudo isso dividido por três estão fazendo essa conta nas duas direções na minha eu tenho que pagar tem que ser maior igual a zero 450 43 metros porém altura da ela também tem que ter uma altura suficiente de forma que eu consiga alocar os ferros de arranque do pilar com comprimento mínimo de um coragem comprimento lb então supondo uma armadura de arranque no pilar com barras de diâmetro de 12 mm e essa secar de 25 mpa o comprimento de uma coragem necessário neste caso é de 47 cm então se eu sou
uma 47 mais um cobrimento né sapato tenho que esse chegar deve atender pelo menos 51 cm cruz e se eu for colocar em múltiplos de 5 arredondar este número para múltiplos de 5 né eu vou então tá escolhendo uma com a altura de 05 cinco metros agora já o padre ela poderia ter esse formato retangular né sem esses chanfros nas extremidades da porém como a distribuição das tensões do pilar para se dá com esta geometria aqui com a direção dessas belas de compressão este concreto nas pontas eles praticamente ficam inutilizados então pra economizar concreto a
gente geralmente adota uma seção trapezoidal na e como definir na então a inclinação das suas faces inclinadas desse chanfros bom mas esse ângulo de inclinação alfa ele não pode ser muito pequeno né de forma que o h0 fique muito grande essa pata fica assim muito abatida e este ângulo também não é desejável que seja muito grande de forma que o h0 fique muito pequeno e a base da fique com esta altura resta muito estreita e essa altura também tem que ser definida de forma que eu possa dispensar o uso de formas nossas faces inclinadas na
hora de completar então a gente vai procurar aí uma inclina e tchau tá ok eu não preciso colocar forma nessas faces inclinadas e essa inclinação ideal cidade forma que ela tem uma inclinação mais ou menos aí de um para três um para dois né o que aqui equivaleria a um ângulo de inclinação aproximadamente de 30 graus então é recomendada que as inclinação fica em mais ou menos em 30 graus para gente conseguir dispensar o uso de forma nessas faz estão fraldas bom além disso o ideal é que este h0 seja maior do que um terço
da altura total da e no mínimo 20 cm para permitir a acomodação dos ganchos das armaduras da base da minha agora como que o cálculo desse h0 pode ser feito em função desse ângulo de inclinação alta eu fazendo uma trigonometria a gente consegue determinar este h0 de acordo com essa expressão aqui em ambas as direções no caso de uma retangular que eu vou fazer essa conta para os dois lados da base da minha estão fazendo essa conta no nosso oi gente vai obter uma h0 um pouco inferior a 20 centímetros aí por volta de 17
cm então por isso eu acabei adotando aqui um a zero de 20 cm de forma que eu consigo atender este ângulo de inclinação recomendado e o mínimo para acomodar os ganchos das armaduras da então com isso as dimensões da ficam determinadas dessa forma então por hoje é isso pessoal espero que vocês tenham gostado do vídeo qualquer dúvida sugestão escreve lá nos comentários e já sabem né não esqueça de deixar o like no vídeo se inscreva no canal compartilhe e até a próxima [Música] e aí
