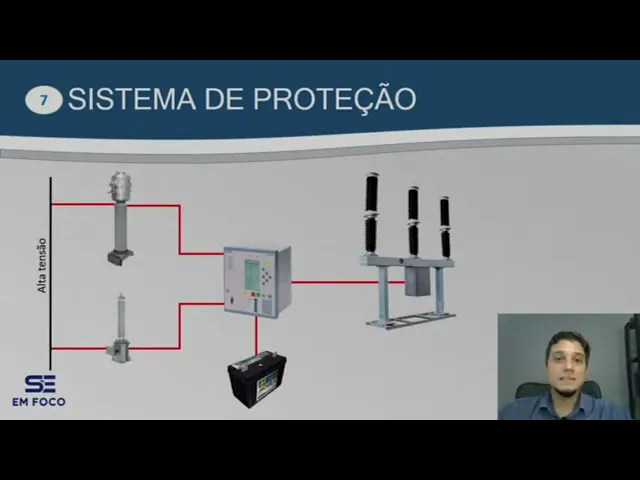

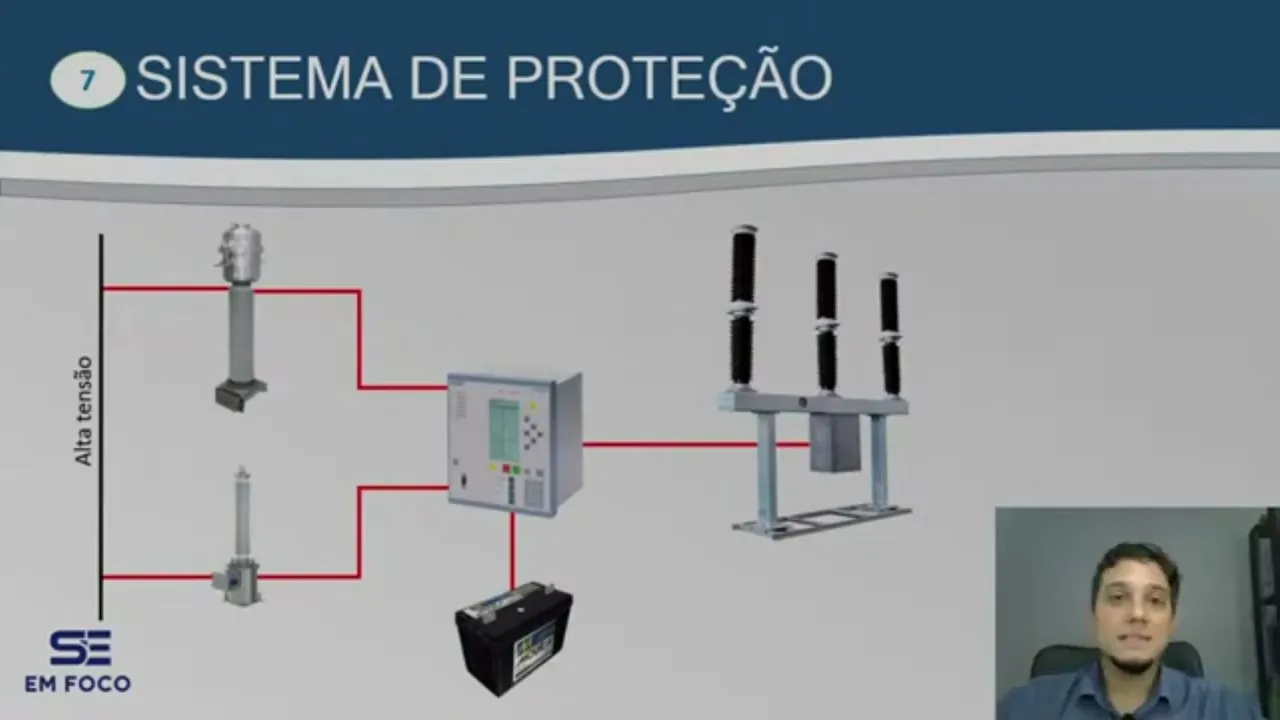

mas bora lá sistema de proteção para a gente conseguir terminar esse negócio aqui até meia-noite certo sistema de proteção ele é formado basicamente por esses componentes aqui ó são essas partes que formam o sistema de proteção sistema de proteção não é o relé não é o disjuntor tá tem gente que acha que a proteção disjuntor proteção primeiro que o disjuntor é bom né Eu costumo falar isso e você já sabe o porquê né porque o disjuntor se ele não tiver uma excitação externa vinda do relé que lá do supervisor ali de um comando externo do
abotoeira lá fora do operador lá lá na cara dele aqui ó lá na caixa do disjuntor se o cara não apertar lá o botão disjuntor ele fica lá até o dia que tiraram ele tá porque ele não atua se não tiver nenhuma fonte externa de comando ele não atua então o sistema de proteção ele precisa lá tem o barramento de alta nem precisa dos transformadores de instrumentos né seja TP e TC eu preciso fornecer pegar lá da alta a corrente mandar para o meu relé avaliar se aquilo ali é uma sobrecorrente normal o TP atenção
do barramento mesma coisa preciso saber se aquela atenção a sua atenção se ela tá dentro das margens aceitáveis se aquilo ali é uma subtensão porque subtensão também causa problema né a gente sabe disso então eu tenho que ver a atenção também então eu preciso ter um TP mas eu tenho que ter um TC também então isso aí é o que vai fornecer sinal para o relé senão o relé também não serve de nada se não tiver o TP e o terceiro né Eu também preciso alimentar o meu relé eu preciso ligar o relé assim como
eu preciso ligar a minha televisão ligar o meu computador o monitor que tá aqui do lado eu preciso ligar o meu relé para ele funcionar porque senão ele fica ali desligado desligado ele também não serve para nada então eu preciso aqui ó ter o serviço auxiliar que tá representado por essa bateria aqui certo isso aqui representa o serviço auxiliar da subestação serviço auxiliar né muita gente acha até que é o serviço essencial devia até mudar de nome mas tem esse nome é porque ele apoia a ler o funcionamento da subestação e ele alimenta o relé
de proteção inclusive ele gera um autonomia né para aquele sistema a gente vai falar isso no próximo tópico a gente falar da parte de serviço auxiliar certo E aí ó o relé que Vai comandar o disjuntor tá ou eu vou lá e aperto o botão disjuntor ou vai passo relé mas eu faço o comando tá Então veja aqui tudo aqui tem uma interligação tá tudo aqui tá interligado eu preciso né ter a minha fonte aqui do barramento de alta tensão e onde eu vou pegar o sinal se tiver desconectado também não serve certo então eu
preciso ter essa fonte aqui que no caso tá lá no meu barramento funcionando tensão corrente beleza eu preciso ter tctp para mim gerar sinais de tensão e corrente certo no meu relé eu preciso ter também um serviço auxiliar para poder ligar os tempos da Autonomia poder fazer com que ele funcione e eu preciso ter é o relato junto com disjuntor o disjuntor poder fazer o serviço pesado né que vai abrir a corrente é quando tiver sobrecorrente ou relerizou abre aí eu disjuntor vai abrir os contatos e aí vai interromper aquele arco elétrico tá então isso
é muito importante o sistema de proteção é realmente um sistema tá quando você falar de proteção nunca associe proteção ao relé não acho que o releva a resolver todos os problemas tá relé inclusive pode causar problemas certo então o relé é importante é importante não tenho dúvida disso disjuntor é importante é importante também tá o disjuntor ele tem que ser robusto ele tem que suportar corrente mas ele só atua se ele tiver comando tá então se não tiver ali o monitoramento Para apoiar ele para menos serve de nada então o sistema de proteção é um
único sistema tá é uma unidade assim como uma subestação é uma unidade se eu perder um equipamento eu tenho desfalque grande e dependendo do equipamento eu posso parar a sua estação né quem é que não lembra lá do caso que aconteceu no Amapá no final de 2020 foi um dos primeiros vídeos do canal inclusive falando desse tema lá daquele apagão do Amapá perdeu um transformador acabou eu parei um estado inteiro né 13 do 16 municípios lá do Amapá sem energia isso por conta transformador não transformador foi para o saco a subestação inteira foi puxar Tá
isso era um equipamento né Tudo bem que os outros estavam com problema tá mas eram só os transformadores não tinha disjuntor problema tinha TC tá então a subestação é uma unidade o sistema de proteção também é uma unidade específica dentro daquele universo maior que é a sua estação tá então sistema de proteção ele é composto dessa forma tá que é que é importante peguei os dados lá na concessionária preciso fazer o estudo de proteção parametrizar relé é fazer o comando né como é que vai ser as ligações O que é que vai intervar com o
que isso aí a gente Analisa lá faz estudos faz os diagramas funcionais também para mostrar como é que funciona aquela subestação tá
