[Música] bom esse vídeo é uma pequena introdução ao tema da automação de subestações e de alguns termos que costumeiramente aparecem no tema de automação de subestações tá quando se fala de automação da subestação na verdade é um termo que abrange qualquer que sistema ou equipamentos que possibilitem um monitoramento controle ea coordenação dos equipamentos da subestação juntou os seleccionadores transformadores quando falo subestação se refere à habitação une de alta tensão na de concessionárias subestações de distribuição até as estações de entrada de grandes indústrias ou uma subestação que faça parte de uma usina elétrica de uma usina
fotovoltaica ou de uma usina eólica por exemplo é um termo genérico e normalmente e vamos dizer assim a a automação administrações ela estruturada em três níveis para se entender para se projetar essa é a prática normal então normalmente estruturado em três níveis a um nível do processo o nível de b eo nível de estação o livro de processo ou levantar uns equipamentos juntou os seleccionadores transformadores onde nós contamos os terceiros tps então é o equipamento do pátio na substação o nível de bay é um nível onde tem a toda a parte de controle e proteção
do então os relés de proteção de alguns controladores reguladores de tap na reguladores de tensão eles vão estar nesse nível conhecido como nível de bay eo nível de estação nesse nível é onde você vai encontrar os computadores de gerenciamento é dali que os operadores da estação da substação um poder fazer operações ligar e desligar os disjuntores never k estados status dos disjuntores estão ligados e desligados tela disse nott ko un pedindo bom poderia pedir relatórios na de operação a do da subestação e é nesse nível também que a gente vai ter os gateways a alguém

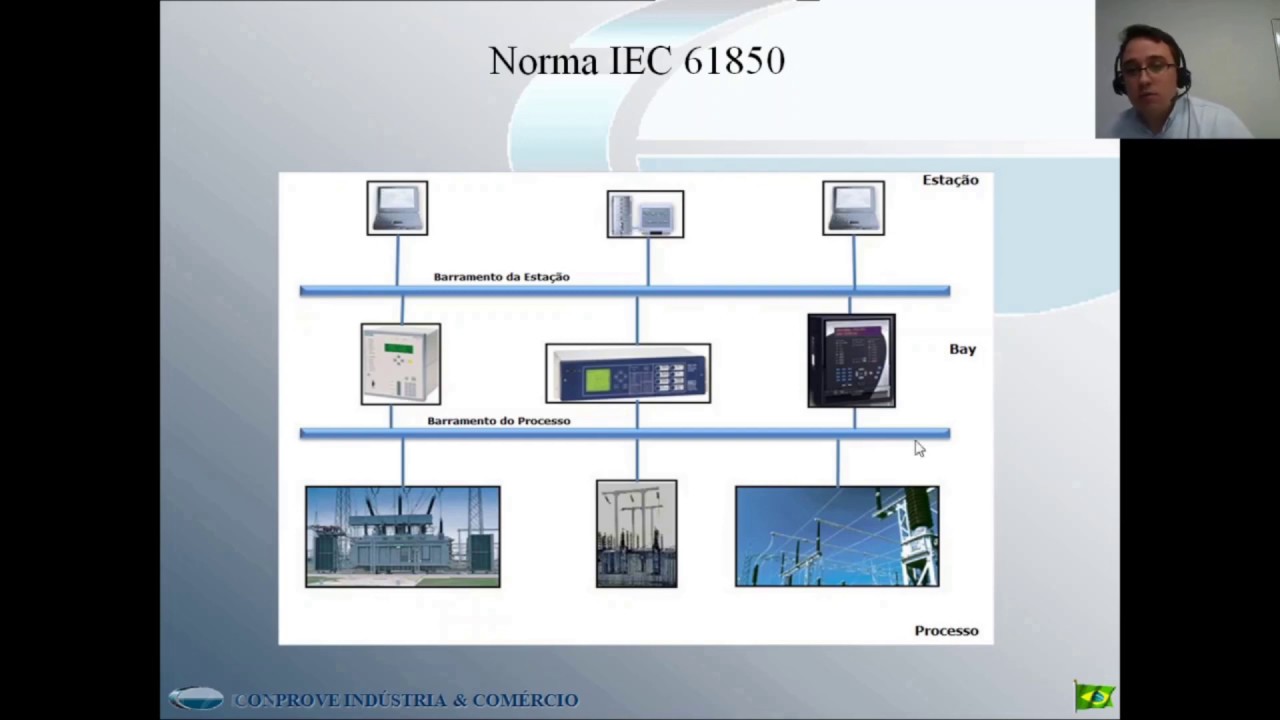

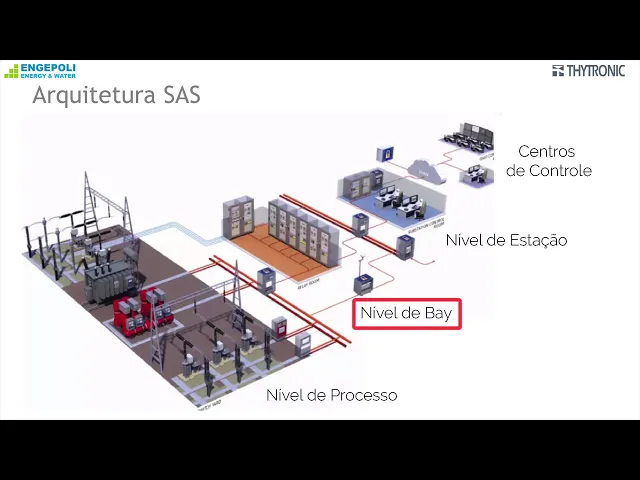

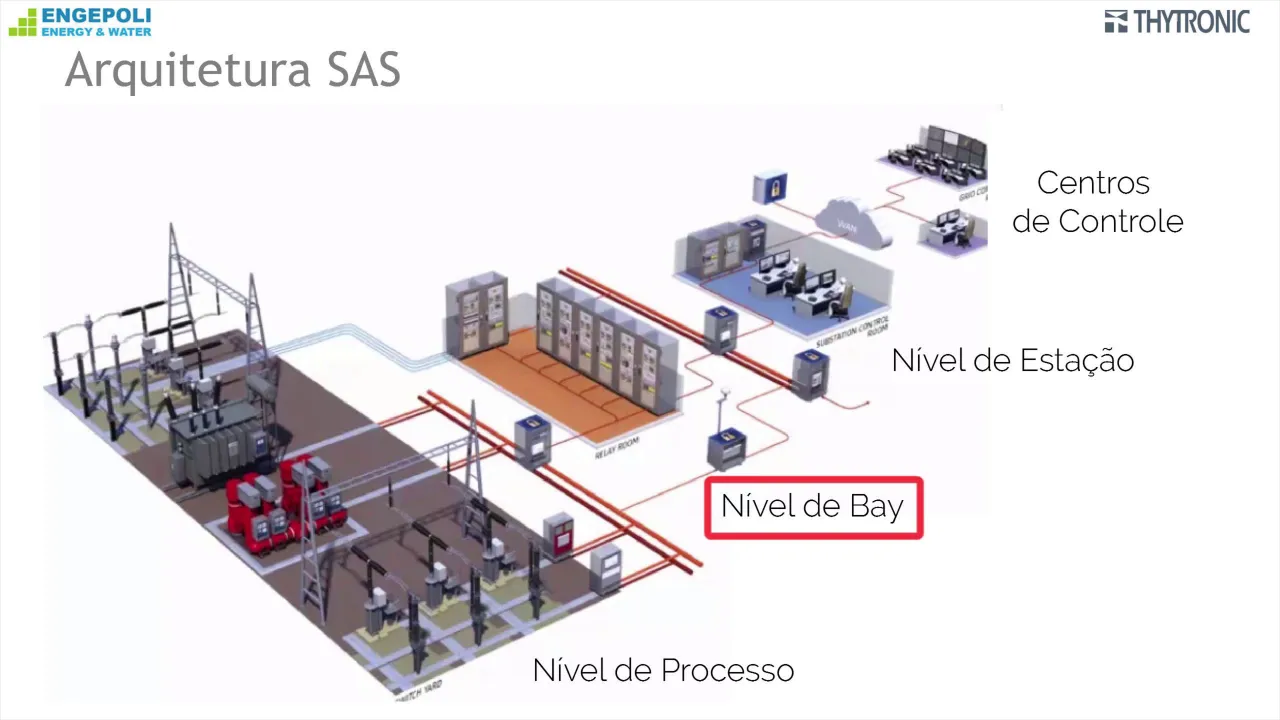

te ensinam todos equipamentos que som é usado então a comunicação da estação da subestação com algum outro centro de controle tá aqui nos guetos eles são responsáveis por envelopa dados na de status de tensão valores decorrente de potência em protocolo de comunicação e comunicar isso pra um outro centro de controle no centro remoto de controle tô aqui nós temos uma uma figura que ilustra bem os três níveis o nível de processo como eu falei onde você tem todo o equipamento de pátio tá assim juntou os seleccionadores transformadores o nível de bay onde aqui você tem
normalmente uma sala de relés um só de alguns controladores e um a um nível de estação onde você vai ter os operadores os operadores então utilizam de computadores onde existem o software se que a gente fala software software de supervisão e controle ele pode operar localmente a subestação e um centro de controle onde os gays não é enviam dados para que possam ser monitorados de um de um outro centro de controle a felicitação tá eles também podem então enviar comandos para que seccionadores e disjuntores possam ser operados remotamente tudo isso né conectado por diversos níveis
de comunicação na protocolos diferentes usado em cada um desses níveis têm dentro dessa estrutura nós temos alguns equipamentos alguns sistemas que normalmente vão aparecer nesses níveis tá você tem então um primeiro nível que é o centro de controle a rtp e os que são terminais remotos o ie10 o equipamento de pátio rt uci e de equipamentos de pátio normalmente estão dentro da substação um centro de controle então pode ser algum outro centro remoto um centro regional né aqui que está comunicando com várias subestações e controlando uma região por exemplo as limitações dentro de uma região
demográfica então o que é e de qualquer equipamento que é eletrônico microprocessado tá e que controla outros equipamentos como disjuntores transformadores banco icônica pastor está ele na verdade um computador só com um computador muito especial ele ele vai receber valores status de juntou uma noite de tensão e vai processar isso uma ordem no comando de abrir e fechar de juntou de regular a intenção de regular a corrente está nessa categoria d e de nós vamos ter um seleto proteção tá aqui nós já mencionamos anteriormente era de proteção é um equipamento classificado como e de computadores
de carga de abaixar a aumentar a carga ceim transformadores chave de banco de capacitores a religadores todos estes são classificados como ia de são pequenos há equipamentos que transformam ordem advindas de de centro de controle em comandos pra esses equipamentos não é que nós mencionamos os disjuntores transformadores e bancos de capacitores então todas esses equipamentos são conhecidos como ia diz ea rtp1 rtp eo até unicamente ela poderia ser classificada também como e de ta mas ele ganhou em uma posição um pouco destacado porque ele fica num nível intermediário entre gerenciamento que seria o centro de
controle local e remoto e os bebês ele ainda aguarda essa denominação como rtp1 tá então ela pode ela pode executar lógicas tá e vi essa lógica prisão presidência ela também tem funções como gay de comunicação a intel pode ter diversas funções diferentes dentro da subestação tão quente um gueto e de comunicação que transforma um protocolo em outro protocolo também pode ser feito a partir de um rt eo trt 1 a 1 um equipamento aí multi multifunção tempo numa de uma subestação o que a gente vê como é que está posicionado rt u como eu mencionei
anteriormente é um equipamento que normalmente fica num nível intermediário entre o centro de controle do sistema escada e usei a 10 que podem ser alegre proteção outros equipamentos eletrônicos rtp1 também pode ter uma configuração de entradas e saídas analógicas que permite que eles sejam conectados diretamente por cabos elétricos a juntou de seleccionadores então a partir de um rt u você pode ter sinais de comando de abertura e fechamento de aumentar diminuir a tensão é um elemento como falei que pode ter várias funções dentro de uma de uma subestação bom até crônica e possui uma linha
de várias é de vários modelos de iptu cada um tem aí características construtivas diferente justamente para poder tá cumprindo funções diferentes em uma subestação quer seja um game de comunicação que seja um comando de controle de juntos e seleccionadores então rt uso vão poder ter diversas entradas saídas digitais entradas e saídas analógicas vão poder ter vários tipos diferentes de canais de comunicação e internet em fibra ótica cabo trançado rj45 então ele é tem que ter uma certa flexibilidade justamente porque ela pode cumprir várias funções diferentes de uma subestação e faz parte também da linha eletrônica
e um software de supervisão que pode ser usado tanto para o controle local pelos operadores como mencionei a partir desse de sistema de software é que os operadores podem fazer toda a operação dos equipamentos da subestação como pode ser usado como um centro de controle de várias licitações o chamado sistema unificado o atacante que também tem várias possibilidades diferentes de software de supervisão [Música] a egp pole ela é distribuidora exclusiva da empresa italiana tronic é uma empresa que foi fundada em 1965 especializada na área de sistemas de proteção e automação de redes elétricas até tronic
ela está localizada no norte da itália com área de pesquisa desenvolvimento é atividades comerciais situados em milão ea fábrica situada na cidade de padova também no norte da itália [Música]
