Quais são os equipamentos de uma subestação de energia?

e hoje eu vou falar quais são os equipamentos que compõem uma subestação de energia e qual é a função de cada um dentro dessa instalação e E aí pessoal sejam bem vindos a mais um vídeo aqui no canal e sem foco meu nome é Luan eu sou engenheiro eletricista e hoje a gente vai ver quais são os principais equipamentos de uma subestação qual é o papel de cada um dentro daquela instalação a gente já fez alguns vídeos mais específicos falando do equipamento Então hoje eu vou abranger de uma forma mais geral dando uma visão mais

global de uma subestação como é que aquilo funciona para que aquele equipamento tá ali naquela posição dentro da subestação Beleza então se você gosta desse tipo de conteúdo e quer ver mais vídeos como esse já se inscreve aqui no canal para dar essa força para gente e também segue a gente no Instagram não vem trazendo muitas coisas interessantes lá no Instagram também eu sempre respondendo perguntas dos seguidores Então segue a gente no Instagram que você com certeza vai aprender muito mais beleza então bora pro vídeo e o primeiro equipamento também não vou mais importante de

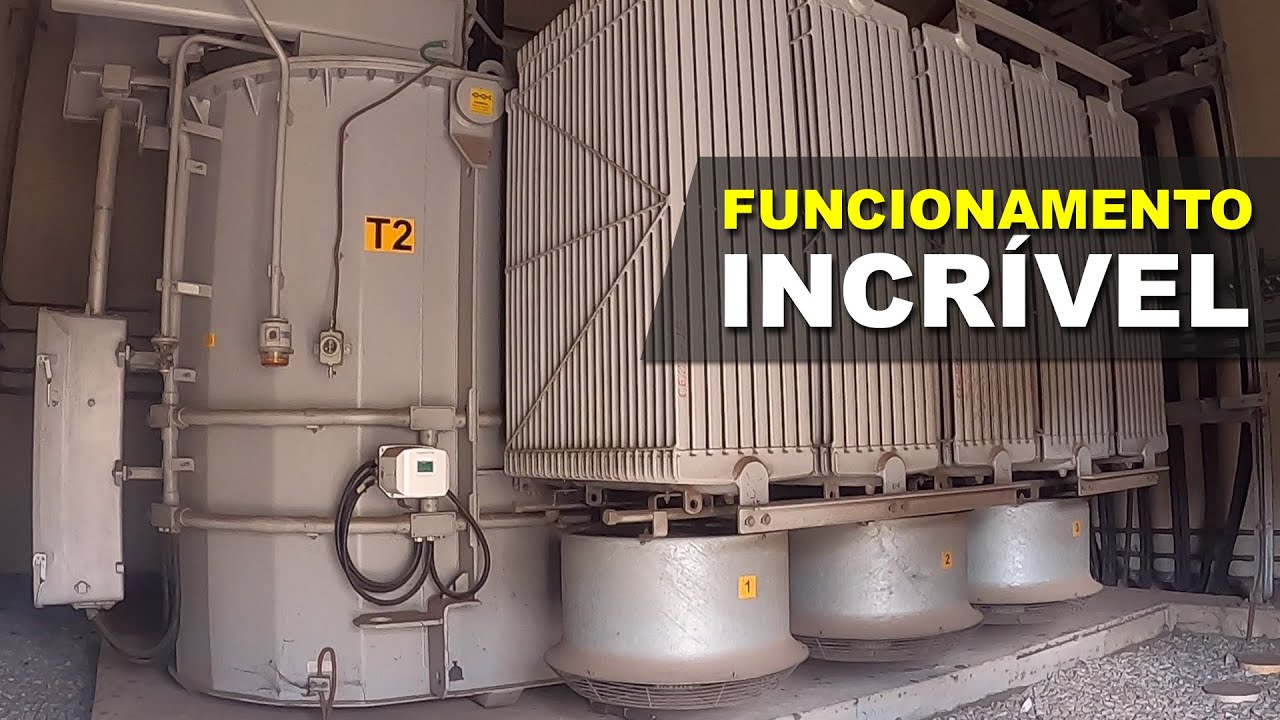

uma subestação Claro é o transformador é um transformador de força o transformador de distribuição Depende a leite em qual subestação a gente tá falando em qual ponto do sistema a gente tá falando transformador é sempre outro pagamento é porque a gente já viu aqui em outros vídeos ou transformador é um equipamento caro é um equipamento robusto e um equipamento que o coração da subestação que uma subestação basicamente né subtração tem algumas funções específicas mas basicamente a subestação tem a função de integrar sistemas com diferentes extensões diferentes características Então a gente tem o sistema elétrico que

é formado pela geração a transmissão EA distribuição todos eles têm literalmente um nível de tensão diferente e o transformador Thalia exatamente para fazer essa interface nesse acoplamento entre o sistema para equilibrar em uma atenção de média tensão por exemplo na geração é para compatibilizar aquilo com a atenção de transmissão de por exemplo 500 kv E aí 69 na distribuição 13.8 alijar perto do Consumidor 380/220 nas nossas residências então o transformador é o principal equipamento é também o equipamento mais caro é equipamento que você precisa ter mais atenção é dentro da subestação é um transformador de

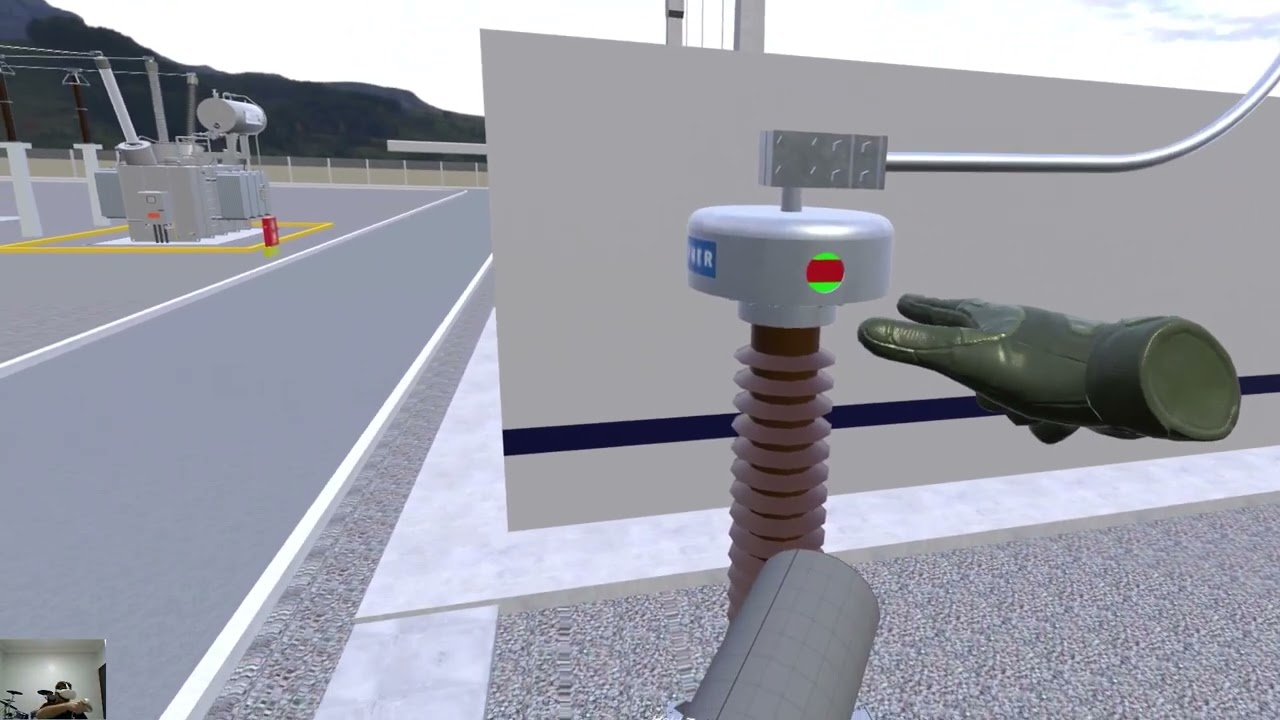

força ainda fala um amador de mas dessa vez com aplicação diferente a gente tem os transformadores de instrumentos na então a gente pode falar aqui do TC e do TP transformador de corrente e o transformador de potencial esse equipamento tem a função de acoplar que ele sistema da alta tensão com os equipamentos de medição e proteção né então a gente tá falando aqui de relé de proteção e medidores que ficam ali na casa de comando Então a gente tem um pátio da subestação quando a gente tem uma atenção pode ser 230 ou ser 500 kv

pode ser 69 depende ali da subestação EA gente tem uma casa de comando a gente tem vários relógios são atendidos em baixo atenção nas vezes continham as vezes tensão alternada mais da ordem de 220 volts 125vcc sempre nessa atenção que é uma baixa tensão então para que a gente consiga integrar esse sistema a gente precisa de transformadores de corrente são ligados em série né então esses transformadores vão pegar aquela corrente do sistema E aí vai transformar para um nível mais baixo geralmente da ordem de 5 âmperes e aí vai jogar para o relé de proteção

é uma falha no sistema um curto-circuito é esse essa corrente vai acabar passando pelo relé o relé vai fazer o disjuntor nós vai dar o Trip e fazer o disjuntor Abrir transformador de potencial também tem essa função né ele vai a cobrar livre no sistema de alta tensão ligado em paralelo né ou seja entre fase e terra ou entre fases ele vai pegar aquela atenção do sistema que é uma alta tensão e jogar para o relé de proteção e também para o medidor Então os transformadores de instrumentos tem essa função né fazer esse acoplamento ali

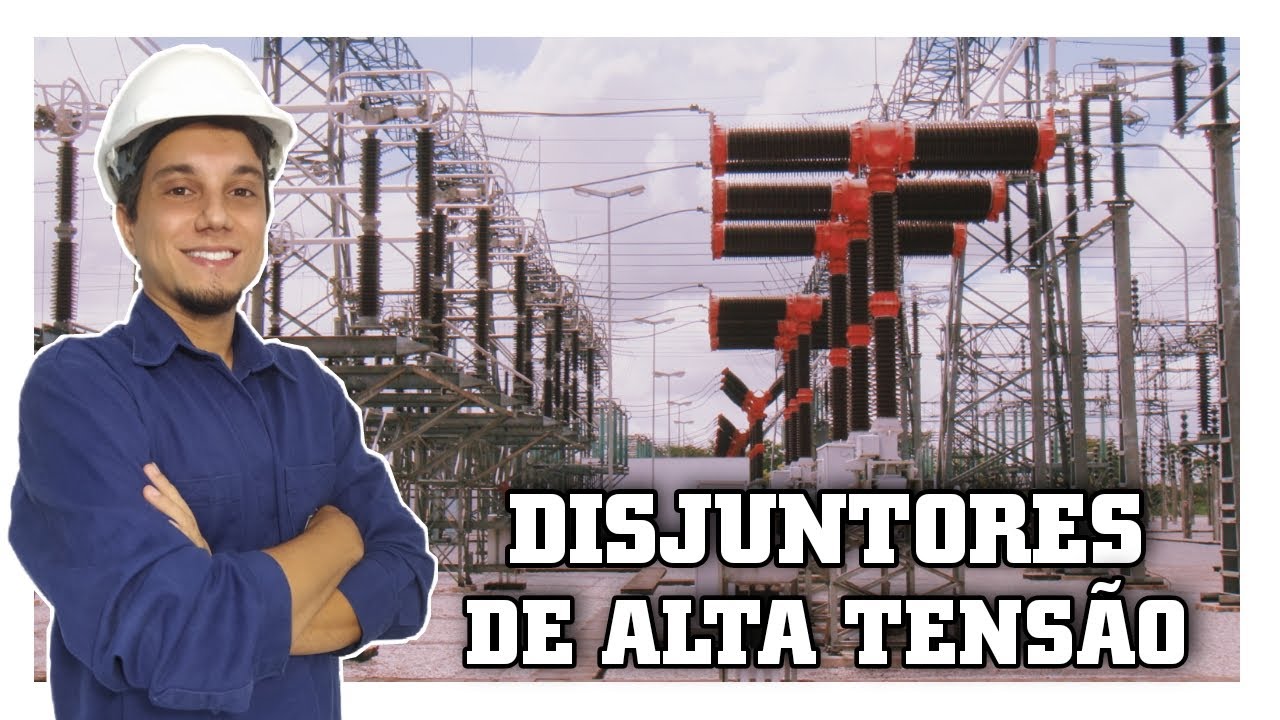

entre os equipamentos da casa de comando de relés transforma medidores E também o pato da subestação O que é uma alta tensão passando para a parte de equipamentos de manobra a gente pode falar do disjuntor o disjuntor é o principal equipamento de manobra de uma subestação é o que ele disjuntor de alta tensão eu já fiz um vídeo sobre disjuntores de alta tensão vou deixar aqui na descrição para você dar uma olhada muito interessante que você conheça os disjuntores de alta tensão esse equipamento é de alta tensão de O2 eles estão a diferença eu não

tenho interessante ali bastante simples dos disjuntores de baixa tensão porque o disjuntor de baixo atenção que a gente usa na nossa residência é um disjuntor que já tem todo o mecanismo ali acoplado internamente não mecanismo de acionamento eletromagnético e também de acionamento térmico já o disjuntor de alta tensão é um equipamento que a gente costuma dizer né o equipamento burro é o equipamento que ele é Submisso ao relé de proteção ou também a operação né Por parte da pessoa hora do sistema supervisório ali Depende de como a gente acionar esse junto mais um disjuntor por

si só de alta tensão ele não tem um acionamento próprio ele precisa que ser acionado por pelo relé ser acionado ali também pelo supervisório ou pelo próprio operador ali no corpo do disjuntor para fazer a abertura e fechamento então disjuntor é um equipamento muito importante na subestação porque ele é que tem uma câmera de extinção responsável por é por interromper a corrente de curto-circuito pela corrente nominal também do sistema dele interromper esse tipo de corrente e também tem a função de estabelecer E aí né para um circuito que tá desligado e a gente precisa desligar

a gente só liga ele através do juntor é nunca através da chave seccionadora gente também já viu aqui e outros vídeos então o disjuntor de alta tensão é um equipamento que depende ali é diz funcionar sempre com algum item algum relé ou algum acionamento externo da que precisa ser feito para que se juntou entra em operação e o outro equipamento de manobra que a gente tem na subestação é a chave seccionadora ou o sexo amador Então esse equipamento ele tem esse papel importante de isolar é um circuito isolar um equipamento né fazer a solução para

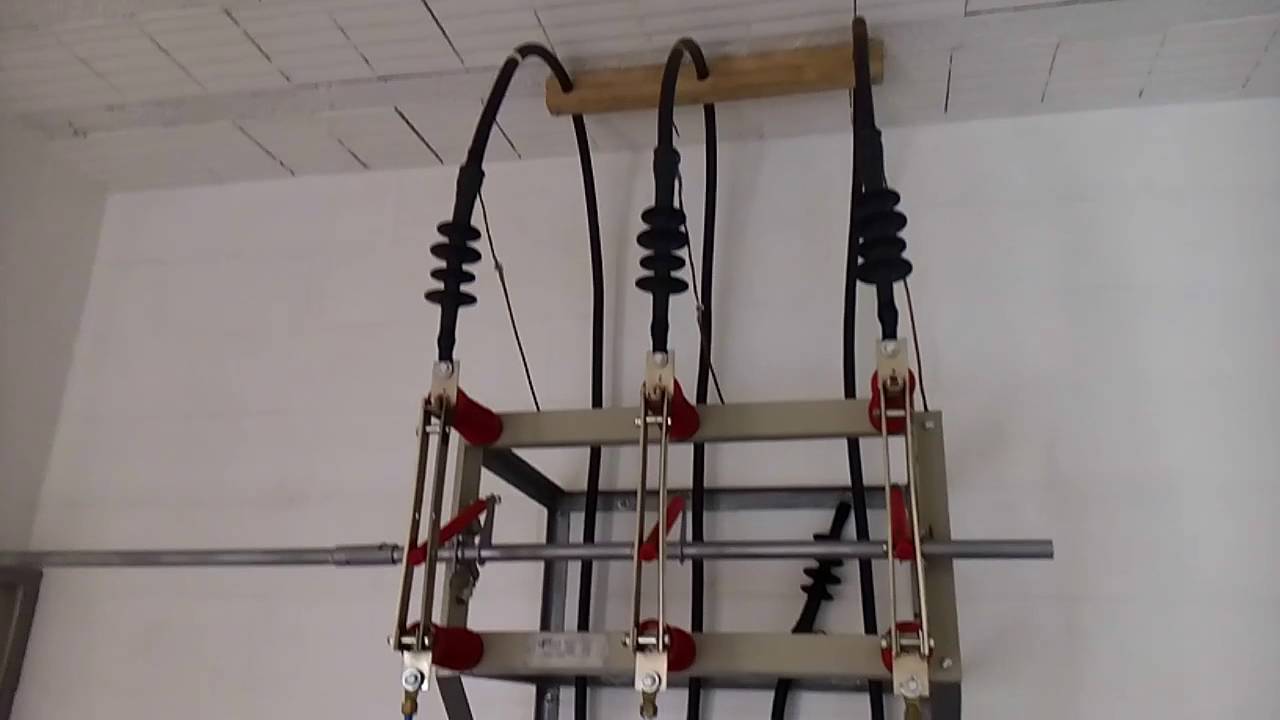

alguma coisa ali dentro da subestação normalmente a gente tem isso associado a um disjuntor nós já falei que também outros vídeos que sempre a gente entrar numa subestação de alta tensão e a gente vê ali o disjuntor a gente pode olhar de um lado do outro e a gente vai ver também Chaves seccionadoras porque o disjuntor é o equipamento de manobra é um equipamento que às vezes precisa de manutenção e tal a gente precisa isolar esse disjuntor né então a gente desliga o circuito a chave de lado e abri a chave do outro para que

a gente tem aquele disjuntor isolado e possa trabalhar isso também se aplica a isolar por exemplo o banco de capacitor isolar uma linha de transmissão a gente tem um beijo entrada de linha e a gente vai abrir aquele círculo a gente também é abre a seccionadora na entrada então a seccionadora ela tem esse papel não é importante de seccionar e circuito não de abrir né mas de manter essa distância de isolação entre um polo analisado e outro um outro equipamento muito importante desta vez um equipamento de proteção são os para-raios para-raios são equipamentos de proteção

contra sobretensões Então sempre que a gente tem sobretensões no sistema a gente precisa focar para-raios na instalação nem na subestação não é diferente para que aquela sua pretensão a dívida ali de por exemplo uma descarga atmosférica ou de manobra no sistema que aquela sobretensão não possa afetar os equipamentos não então para-raios e instale novamente localizado na entrada da subestação e o próximo a transformadores para que ele possa proteger tanto o transformador né que é o equipamento mais caro o mais importante da subestação para que ele possa proteger esse equipamento e também proteger o resto da

instalação de sobretensões que possam vir por exemplo da linha de transmissão e além transmissão é um elemento muito comprido aí dentro do sistema elétrico então é muito é muito suscetível a receber descargas atmosféricas e quando uma descarga atmosférica carga linha de transmissão a gente tem uma propagação de sobretensões a letra os dois lados e essa sobretensão pode entrar na subestação e é prejudicar os equipamentos então é por isso que a gente tem que colocar o pára-raios ali na entrada da subestação sempre para-raios a óxido de zinco a gente já viu porque utilizar para-raios Altos de

exemplo então Sempre coloca ali para realçar os exemplo na entrada da subestação e também próximo a transformadores mais um equipamento que a gente não pode deixar de falar é o banco de capacitor o banco de capacitor pode ser um banco de média tensão um banco de alta tensão ele tá lei localizado na subestação ele tem algumas funções né que ali Depende de onde ele está localizado o sistema depende do estudo que foi é realizado para aquele banco ele tem algumas funções que podem cumprir como por exemplo a regulação de tensão é muito comum no sistema

elétrico nas subestações de distribuição ali que você tá perto da carga na subestação de que geralmente são muito carregados você tem um afundamento de tensão então muitas vezes e coloca o banco de capacitor para que você possa elevar a tensão naquele barramento e fazer o quê que atenção chega na nossa residência É atendendo aos padrões exigidos aí pela anel outra função do banco de capacitor é a correção do fator de potência na dependendo da instalação de você tenha principalmente multimotores muitas cargas indutivas muitas vezes o fator de potência vai lá para baixo Então para que

a gente possa elevar o fator de potência e manteiga livre a um nível de zero92 e acima né que é o nível desejado e na verdade exigido também pela anel então muitas vezes a gente coloca o banco de capacitor para fazer essa função na de correção de fator de potência e a última função que a gente pode destacar aqui no banco de capacitor é a sua utilização como e muitas vezes no sistema elétrico né determinado ponto da instalação determinado de fábricas por exemplo onde você tem muitas cargas ali que geram amante essa quantidade de Ramon

quiser muito alto então pode ser necessária a utilização de banco de bancos de capacitores como filtros para que o banco de capacitor possa filtrar as harmônicas E aí não prejudicar a instalação para fechar aqui a parte de equipamentos de pátio a gente pode falar também do resistor de aterramento de um resistor de aterramento é um equipamento do status tão equipamento basicamente formado por resistores e a gente utiliza esse tipo de equipamento onde o nível de curto-circuito monofásico supera o nível de curto-circuito trifásico né Depende do sistema né claro depende da relação entre a sequência positiva

EA sequência negativa na dia impedances do sistema Mas a gente pode ter né impulso do sistema onde o curto monofásico acaba superando o custo e frasco Então como o curto monofásico ele vem ali da fase é pra terra né passa pelo condutor de outro também é bom é de colocar resistor de aterramento entre o neutro do transformador EA terra para que a gente possa diminuir esse nível de curto-circuito Então você está inserido uma impedância ali entre o neutro e até isso acaba entrando no percurso ali da corrente de curto-circuito monofásico e você colocando a impedância

é quando a impedância aumenta a corrente Minute tão resistor de aterramento muitas vezes é utilizado em indústria É principalmente em instalações de consumidores na instalação onde o nível de curto-circuito monofásico é muito alto a gente usa resistor de aterramento para que a gente consiga reduzir o nível de curto-circuito também reduzir ali por consequência é a suportabilidade os equipamentos não que vai acabar barateando o custo na instalação e para finalizar esse vídeo a gente vai falar dos relés de proteção esses relês não são equipamentos de pátio tá eles ficam ali na casa de comando né dos

painéis de proteção esse Gerais recebem os sinais que vêm do TP e do terceiro é você já sinais de tensão e de corrente eles comparam com valores de referência do sistema o próximo tomar alguma atitude né Por exemplo quando tem uma corrente de curto-circuito no sistema que tem um valor muito elevado o valor que tem uma alta discrepância daquele valor que normalmente é passa ali pelo sistema aqui é o valor de ajuste do relé a gente coloca um valor de ajuste do relé porque se aquela pode supera o valor pré-determinado a língua relê o relé

entende que aquela corrente acaba pode ser prejudicial ao sistema E aí faz a abertura disjuntor ele manda um Trip para o disjuntor disjuntor vai abrir interromper nessa corrente de curto-circuito essa função e a principal função do relé Tá mas o relé hoje em dia é um relé é que é o próximo computador mesmo relé tem muitas funções que o relé pode vir né dependendo da configuração dependendo do modelo do relé você pode comprar esse relé com muitas funções importantes para que você possa monitorar a instalação para que você possa ter uma visão possa gerar relatório

geral uma base de dados que pode ser muito interessante para você manter a subestação e conseguir operar isso com a maior segurança possível a beleza pessoal espero que vocês tenham gostado do vídeo hoje ele falou sobre os principais equipamentos de uma subestação para que cada equipamento tá localizado ali naquela subestação e com trazendo esse tipo de conteúdo para que a gente possa aos poucos e popularizando esse tipo de assunto para que a gente possa enxergar uma subestação de forma cada vez mais simples é isso deixa de ser ali um Bicho de Sete Cabeças como muita

gente ainda vê se você ainda não é inscrito aqui no canal Então se inscreve aí no canal se você quer ver mais conteúdos como esse e também segue a gente no Instagram que a gente trazer poder muito interessante lá no Instagram tô sempre respondendo perguntas dos inscritos lá no Instagram Então segue a gente no Instagram também eu tenho certeza que você não vai se arrepender Beleza eu vou ficando por aqui Um grande abraço a todos e eu vejo vocês no próximo
