fala galera beleza aqui é o wagner ramos do wr kit xenon e este é mais um vídeo do nosso curso de eletrônica para iniciantes no vídeo de hoje temos uma aplicação para iniciantes mas até mesmo aqueles que trabalham com eletrônica há mais tempo pode ser que não saibam como verificar um tri aqui como fazer a medida dele com o time dentro e ver se está funcionando vamos ver como fazer isso na aula de hoje esse vídeo é um oferecimento da proest componentes eletrônicos acesse agora proesi ponto com.br confira todos os produtos muita coisa para os
seus projectos e têm cupom de desconto o cupom de desconto é canal wr kits utilize ele em suas compras em toda a loja preze ponto com.br primeiro link da descrição vamos para a aula de hoje segura aí os trechos fazem parte do grupo nos tire gestores galera são muito utilizados no controle de potência por exemplo em circuitos de dinheiro como já vimos inclusive aqui no canal em diversos projetos eu tenho aqui o datasheet do bt a 24 que é um ilustre axo que vamos demonstrar um exemplo ele tem esse aspecto físico aqui e os seus
terminais estão assinaladas aquino da china o fabricante a 1 a 2 e g hoje é o gate a comporta de disparo o símbolo circuital dele está aqui é este aspecto você vê 2 de ouros aqui um contra o outro basicamente entretanto o circuito equivalente de um traque podemos considerar 2 sr sem anti paralelo exatamente isso eu tenho a qtrax de verdade nos componentes aí um deles é o bt a 24 é esse do datasheet e o outro não sei se dá pra ver aí é o bt 139 que é outro tri aqui que tem a

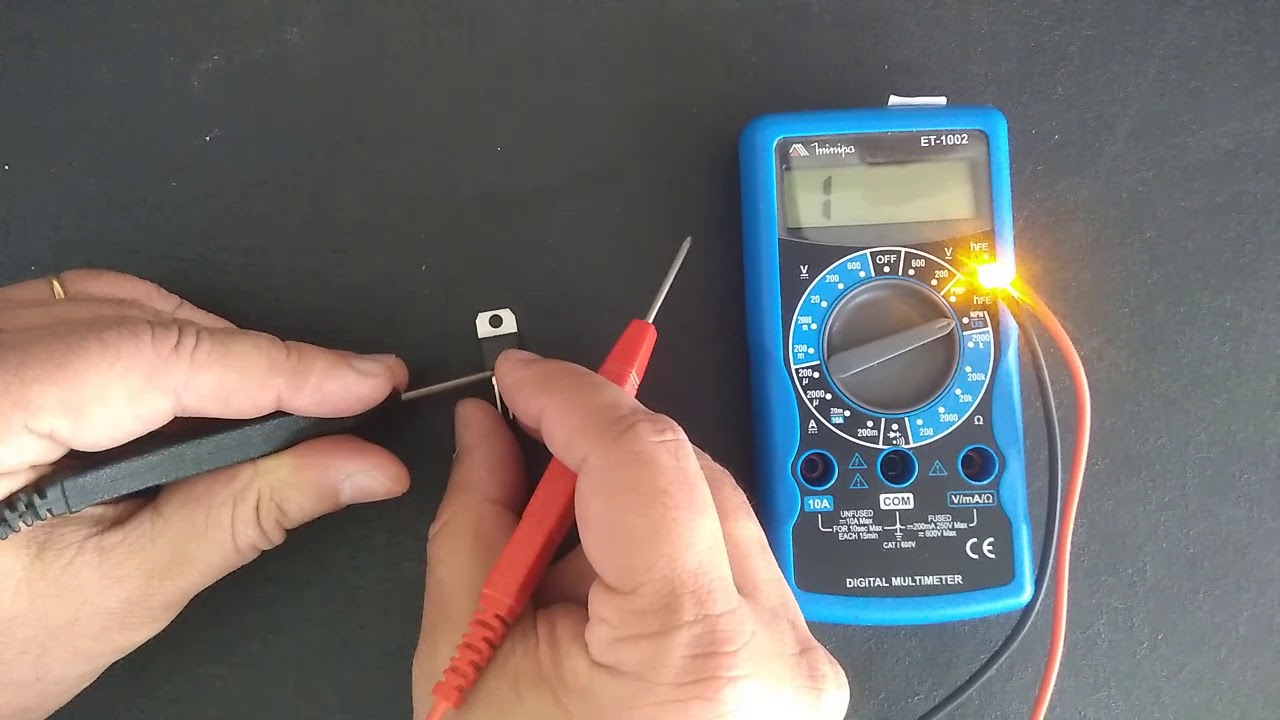

mesma final em do bt a 24 então a um a dois games e aqui há uma 2 gate características do componente 25 amperes 600 a 800 volts ea corrente de gay 35 a 50 milan pérez para medir o tri aqui você pode utilizar multímetro digital isso para verificar se ele não está um curto coloque um multímetro aí na escala de resistência pode deixar o eng automático mesmo vou passar pra este outro lado aqui para facilitar tirar o datasheets aqui e vamos fazer a medida então observe não vou medir entre gate e a 1 temos aí
370 11 369 três homens invertendo aqui mesmo valor entre a a1 e a2 não registramos nada significa que é aberto então deve dar uma resistência muito alta ou deve ficar aberto como você está vendo aí no último encontro e entre a 2 e gate também uma resistência muito alta ou aberto como você está vendo aí o bt a guardar uma resistência bem alta medindo aqui entre a 2 e gate 15 mega 11 dois lados entre a une gate temos 50 homens então ver que dá algumas dezenas de homens entre algum gay e entre a a1
e a2 13.4 mega também uma resistência bem alta você faz o teste assim invertendo as ponteiras todas as possibilidades possíveis com esta pequena verificação concluímos que se estreara quis não estão em curto mas será que eles disparam eles estão disparando corretamente e é isso que vamos ver com o time entre o analógico alemão da primeira aula que no curso de eletrônica para iniciantes que eu mencionei que era interessante ter multímetro analógico também na bancada de vocês taí um exemplo de aplicação vamos colocar aqui em x 1 vezes 11 para verificar a resistência e olha só
que interessante como vimos aqui não podemos registrar continuidade ou uma resistência muito alto entre a a1 ea dores agora seu manter fixo os dois pontos e encostar aqui a ponteira no gate e arrastar de volta pro a 2 sem remover doadores olha só deixou mostrar de novo aqui encostei ali removi op estão vendo verificar um disparo do tri aqui vou fazer de novo para você entender o coloquei as duas ponteiras aqui entre a a1 e a2 agora o arrasto ali doadores para o gate disparei o tri aqui puxo de volta sem remover do a2 e
olha só agora estou com as ponteiras no a onu a 2 e temos uma resistência registrada aí porque acabei de fazer o disparo do tri aqui com o time dentro isso significa que o tre ac está disparando e aí quando eu soltar uma das pontas se encostar de novo ele não registra nada isso significa que acabei de desarmá lo viram que interessante e você só consegue fazer isso com multímetro analógico que injeta uma pequena tensão no gate vamos fazer o mesmo teste com esse trem aqui e agora sabemos que ele não não está em curto
mas ainda não sabe não sei diz para então novamente encosta as ponteiras assim arrasto a 2 para o gate volto aqui pro a 1 aliás para 2 então agora estou com as ponteiras em a1 e a2 temos uma resistência registrada e de alguns homens como você está vendo no último entrou na loja com um ponteiro dele significa que o tri aqui disparou quando eu levantar aqui uma das ponteiras e colocar de novo nós desarmamos ele show na galera então tá aí mais uma dica pro iniciante também pra aqueles que já trabalham com eletrônica há mais
tempo talvez não sabiam desta técnica de medir o tri aqui e também verificar o disparo com o multímetro analógico a prova de resistência você pode ver apenas com o título analógico também se preferir então esse foi mais um vídeo de eletrônica para iniciantes se gostou desse vídeo comente aqui embaixo peça mais vídeos deste tipo como testar componentes é um tópico muito útil e muito relevante na área da eletrônica sem dúvida [Música] esse foi mais um vídeo do curso de eletrônica para iniciantes deixa o seu like favorito o vídeo compartilhe com a galera é novo no
