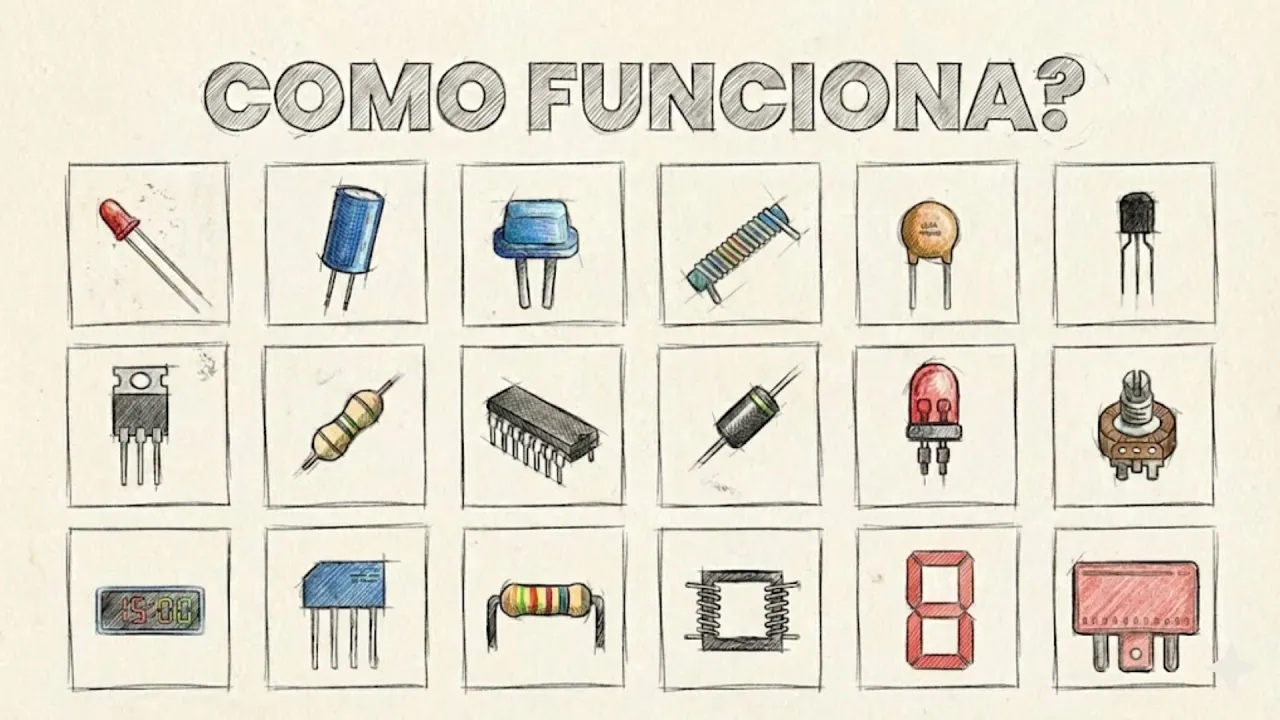

[Música] nesse vídeo você vai aprender sobre os 20 componentes mais utilizados em circuitos eletrônicos modernos nós vamos entender como Cada um funciona e principalmente como que eles transformam a ideias em realidade nos circuitos eletrônicos bora começar o primeiro componente é o resistor o resistor ele é um dos componentes mais comuns e importantes que existem nos circuitos eletrônicos dificilmente você vai ter uma placa que não tenha um resistor eletrônico esse aqui é o símbolo do resistor e o resistor ele tem a função de limitar a corrente elétrica que passa pelo circuito e ajudar a ajustar os
níveis de tensão ao longo do circuito eletrônico em termos simples ele transforma energia elétrica em calor o valor da Resistência como é que a gente consegue descobrir isso ele é medido em ohms e você pode descobrir esse valor olhando essas faixas coloridas que existem aí no corpo de cada resistor cada cor dessa representa um número ou um fator e juntos quando você junta tudo isso eles indicam aí o valor total da Resistência o próximo componente é o resistor variável A ideia é você ter a mesma coisa que o resistor só que o resistor anterior ele
é fixo né o valor né E se você tivesse um valor de resistência variável Pois é esse aqui é o símbolo do resistor variável ele é parecido com o do resistor Porém tem essa seta aí né para poder mostrar para nós que pode ter uma variação nesse valor então diferente do resistor fixo lá ele permite ajustar o valor da resistência e ele é muito útil em instrumentos que você precisa fazer calibração ou às vezes você precisa ajustar algum parâmetro Num circuito e é esse ajuste que faz dele uma peça muito importante agora vamos falar do
capacitor é outro componente também que igual resistor é um dos mais usados em circuito eletrônico e a função dele é armazenar energia elétrica por um curto período de tempo esse aqui é o símbolo do capacitor eletrolítico tá existem vários tipos de capacitor né um exemplo comum é esse aqui que é o eletrolítico o capacitor eletrolítico ele tem polaridade né ou seja ele tem um terminal ali um é positivo e o outro é negativo tá existe algumas formas de você Identificar qual que é o positivo e negativo por exemplo uma perna mais longa é o terminal
positivo ou a perna mais curta é o terminal negativo se as pernas foram mes tamanho alguém foi lá e cortou né aí você pode também ter uma identificação no próprio corpo do componente Então você vai ter uma faixa ali cinza no corpo do capacitor né e tem um sinal negativo ali na mesma direção da perna do componente indicando Qual é a perna negativa dele tá e a capacidade de armazenamento do capacitor a unidade que a gente utiliza aí em fades tá próximo componente é o capacitor cerâmico tá é o capacitor sim só que ele tem
uma forma diferente de construção tá esse símbolo Aqui é do capacitor cerâmico e ele é diferente do capacitor eletrolítico porque ele não tem polaridade Então significa que você pode colocar ele no circuito de qualquer jeito sem se preocupar em qual terminal vai em qual lado e uma outra diferença é que o valor da capacitância dos capacitores de feito de cerâmica geralmente é bem menor do que o do capacitor eletrolítico tá a agora vamos falar de outro componente que é o diodo é outro componente fundamental nos circuitos eletrônicos esse aqui é o símbolo do diodo tá
e o diodo ele pode ser usado de duas principais formas como primeiro um retificador de corrente então ele transforma uma corrente alternada em uma corrente contínua tá ou uma outra forma também de uso do capacitor é como um interruptor unidirecional ele permite que a corrente ela ela flua apenas em uma direção e bloqueia se a corrente vem no sentido do fluxo no sentido oposto ao fluxo certo tanto é que o diodo ele tem dois terminais tá tem o anodo por onde a corrente entra tá geralmente não tem uma marcação específica ela entra por ali sai
pela outra pelo catodo tá o catodo é por onde a corrente sai e no catodo tem uma identificação de uma faixa branca aí no corpo do diodo dessa forma se você quiser ter um fluxo de corrente você vai saber pelos terminais dele qual posição que você vai ligar se você não quiser ter um fluxo de corrente né quiser barrar você sabe também quais terminais você vai utilizar próximo componente diodo Zene é um componente eletrônico projetado para operar em modo de polarização reversa ou seja ele permite que a corrente flua em um sentido contrário quando uma
tensão atinge um valor aí específico tá que é chamado de tensão Zene a principal função é estabilizar as tensões Ou seja você garante ali que num determinado ponto da tensão ele vai trabalhar outro determinado ponto não esse aqui é o símbolo do diodo Zener tá a confiabilidade e o baixo custo desse tipo de diodo diodo Zen faz dele uma solução prática e eficiente aí em uma ampla Gama de dispositivos eletrônicos Praticamente tudo que você vê de eletrônica tem um diodo Zen ali sendo usado outro componente também muito versátil importante na eletrônica é o transistor e
o transistor ele pode funcionar como um amplificador de sinal ou como um interruptor de sinal super rápido essas duas formas de utilização do transistor são as mais utilizadas tá ele é usado em milhares de circuitos desde rádios até processadores de computador então seu computador seu celular basicamente tudo com a T eletrônica que existe tem ali um transistor tá bom bom existem dois tipos principais de transistor né o transistor npn certo olha só essa seta aí do símbolo ela aponta para fora né que é o negativo positivo negativo é a forma que você vai polarizar ali
o transistor e tem o PNP que é positivo negativo positivo você vê que a seta aponta para dentro certo muito bem quais são os principais usos aí do transistor primeiro amplificação de sinal Então você tem um sinal ali muito fraco um sinal muito pequeno quando você gera esse sinal no transistor o transistor ele tem o potencial de amplificar Esse sinal tá dependendo do ganho do transistor outra função também ele pode funcionar como uma chave circuitos que precisam ligar e desligar muito rápido uma saída de um CLP por exemplo um processador de computador que precisa toda
hora ali fazer um fechamento de zero ou um né em binário Então os transistors eles são essenciais para isso são indispensáveis tá outro componente também muito utilizado é o regulador de tensão o regulador de tensão ele é um componente essencial para manter uma tensão de saída constante mesmo quando a tensão de entrada ela fica variando esse aí o símbolo né de um regulador de tensão ele é usado aí para proteger os componentes mais sensíveis e continuar garantindo o funcionamento estável do circuito se você observar esse regulador de tensão tem três terminais ele tem uma entrada
que é onde onde você conecta ali uma fonte de energia tem uma saída que ele vai entregar ali aquela tensão regulada né De acordo com a especificação do do do do regulador de tensão se ele é 5 v por exemplo ele vai entregar uma tensão estável de 5 v se ele é 12 V vai entregar uma tensão estável de 12 v e tem o terra que é a referência ali pro circuito então Aqui nós temos por exemplo um regulador ele tem aqui o a numeração dele 7805 mesmo que você gera uma tensão maior na entrada
ele vai gerar uma tensão constante de 5 v na saída Então isso é muito útil para evitar que componentes delicados quem devido aí a variação de tensão agora vamos falar de um componente que ele é o circuito integrado muitos conhecem ele como ci isso aqui é um dos componentes mais incríveis da eletrônica porque ele não tem um símbolo específico por quê porque cada ci ele possui possui as suas características tá E ele não é apenas um componente ali dentro dele com apenas uma função ele é como se fosse assim um microcircuito certo dentro de um
chip único Então dentro de um CI você vai encontrar diversos componentes dentro de um CI você pode encontrar ali resistores transistor capacitor tudo interligado para poder realizar ali uma função única e específica dentro de apenas um chip Esse é o famoso ci ou circuito integrado e um dos principais usos né que se faz do circuito integrado é Sub instituir circuitos grandes então um CI ele pode fazer el o trabalho de um circuito muito maior complexo que talvez teria que ter uma placa ocupando muito mais espaço né outra coisa também facilitar as conexões Então em vez
de você ter que montar vários componentes separados basta você pegar ali um CI conectar ali no circuito principal e pronto ele já tem todas as funções que às vezes até uma placa eletrônica Faria tá e o Ci hoje é usado em praticamente todos os dispositivos eletrônicos tá computador celular eletrodoméstico e ele tem a capacidade de tornar os projetos muito mais compactos e eficientes Isso facilita muito a produção e ao mesmo tempo você consegue Diminuir a quantidade de defeitos porque você tem menos componente para dar defeito Vamos pro próximo aqui que é o display de LED
aqui de sete segmentos é famoso tá esse aqui é um componente clássico você já deve ter visto aqui em vários lugares relógio digital painéis que precisam mostrar números né então ele é formada aqui por sete leds que são organizados aqui numa forma de segmentos né que pode ser aceso de uma forma combinada para mostrar números aí de zero a nove e ainda algumas letras tá Então na verdade aqui você ativa cada filamento desse de uma forma individual Então você precisa de algo que vai conseguir fazer a atuação da combinação desses segmentos para poder formar um
número desejado ou uma letra desejada tá próximo componente é o relé o relé ele é um componente que a gente chama de eletromecânico ele mistura eletrônica com mecânica tá E ele funciona também como interruptor que é controlado eletricamente Então quando você tem um sinal pequeno e você quer acionar cargas maiores você utiliza o relé porque com o sinal pequeno você ativa o relé e o relé consegue servir como interruptor de uma carga muito maior então ele te dá uma flexibilidade muito grande de você trabalhar com um circuito eletrônico de baixo nível ali de energia de
tensão de corrente e acionar cargas de alta tensão e alto nível de corrente certo esse aqui é o símbolo do relé como é que ele funciona ali dentro do relé tem uma bobina que quando ela recebe uma tensão ali na entrada por exemplo você pode jogar 5 v ela cria um campo magnético e esse campo é que aciona lá um contato interno né que abre ou fecha ali no circuito e esse contato interno normalmente é um contato que tem uma potência muito maior e aí eu posso colocar ali uma tensão ou uma corrente para poder
ele servir como interruptor de uma tensão ou corrente muito maior tá próximo componente é o indutor ele é um componente que ele armazena energia em forma de campo magnético quando uma corrente passa por ele ele é feito geralmente de um fio aí enrolado em forma de bobina né Para você fazer aí um um indutor existe cálculos né qual vai ser quantas espias ele vai ter qual vai ser o diâmetro do núcleo Qual o tamanho assim por diante tá esse aqui é o símbolo do do indutor e as principais funções são filtragem de sinais porque ele
remove né as oscilações indesejadas de alta frequência funciona como um filtro tá estabilização de tensão ele ajuda a manter a tensão constante em fontes de alimentação basicamente tudo quanto é fonte você vai ver um indutor lá né no sistema dele logo na entrada para poder ter tar manter constante essa tensão e também sintonização de frequências é muito usada para rádio para ajustar ali né as a a frequência que tá sendo gerada ou que tá sendo né transmitida ali o sinal tá bom agora o LED ele é conhecido como um diodo emissor de luz tá por
isso que chama LED né Light emitter diod né Depende aí do sotaque tá o LED ele é um componente aí Super eficiente tá ele emite luz quando uma corrente elétrica passa por ele e ele é usado em praticamente tudo tá desde indicadores em aparelhos até iluminação residencial e industrial difícil você não ver aí um componente eletrônico que tenha uma luzinha para poder indicar se tá ligado desligado né se abriu se fechou e assim por diante esse aqui é o símbolo do Led e ele tem algumas características principais primeiro ele tem cores variadas Então dependendo do
material semicondutor usado para poder criar a luz do Led ali ela vai ter uma cor certo o baixo consumo de energia então ele é muito mais eficiente do que uma lâmpada tradicional então na sua televisão no rádio e qualquer outro tipo de aparelho eletrônico você tem um LED ali o consumo dele é muito baixo e a durabilidade também ele tem uma vida útil muito longa tá não tem necessidade de substituição porque ele não tem filamento ali para poder queimar e quais são as aplicações luzes indicadoras em painéis de eletrodomésticos iluminação de casa empresas e várias
outras aplicações aí que o pessoal consegue colocar um LED próximo componente é o cristal oscilador cristal oscilador ele é um componente usado para gerar sinais de frequência constante e precisa Então eu preciso ali de uma de uma referência de frequência para poder marcar principalmente o tempo então esse componente ele utiliza ali um cristal de quartzo que vibra numa frequência muito específica quando ele recebe uma tensão elétrica então com isso eu posso usar ele como uma referência do tempo porque ele sempre vai ter uma mesma frequência ali ao longo do tempo e para que que ele
serve se eu tô falando de tempo ó relógios digitais então ele garante né a precisão na contagem do tempo ali tá desde minutos e eh segundos milésimos centésimos então ele consegue ali ter uma precisão na contagem do tempo é usado também microcontroladores para você conseguir executar ali a a sincronizar a execução das instruções um CLP para uma área industrial por exemplo né até um micro-ondas que você tem ali que precisa que o o microcontrolador do micro-ondas sempre esteja ali fazendo Aquelas mesmas tarefas mesmas funções sincronizado você vai tá utilizando um cristal oscilador telecomunicações mantém também
os sinais estáveis para transmissão recepção de dados Internet né você ter ali os horários das coisas tá bom então esse componente ele é fundamental em positivos onde até pequenas variações de frequência podem causar problemas né computador celular sistema de comunicação carro e assim por diante beleza fotodiodo ele vai gerar uma corrente elétrica proporcional à intensidade Luminosa que ele recebe esse aqui é o símbolo do foto diodo tá E os principais usos dele sensor de luz então ele consegue né gerar um sinal ali de corrente de acordo com a detecção né da alteração da luminosidade sistemas
de segurança você pode botar um alarme ali que ativa né quando ele detecta uma mudança de luz no ambiente fibras óticas que ele converte sinais de luz em sinais elétricos permitindo aí transmissões de dados em alta velocidade ele é muito sensível e é muito rápido tá então por isso que ele é muito utilizado em dispositivo que precisam captar a luz aí com precisão próximo componente é o termistor ele é um componente que ele Altera a resistência de acordo com que a temperatura muda esse aqui é o símbolo do termistor ele é feito de um material
semicondutor e ele pode ter dois tipos tá ntc que é um coeficiente de temperatura negativo ou seja quando eu tenho um aumento da temperatura a resistência diminui e tem o PTC que é o coeficiente de temperatura positivo ou seja quando a temperatura aumenta a resistência também aumenta onde é que isso aqui é utilizado termômetro digital para poder medir temperatura sistema de ar condicionado monitora a a temperatura ambiente proteção de circuito né então ele evita ali se você tem um circuito algum motor de um ventilador de teta um ventilador normal que o motor super aquece Então
ele pode ali gerar né uma resistência e o sistema desligar para poder proteger um dispositivo eletrônico então termistor pode ser utilizado tanto para proteção quanto também para medição agora nós temos um outro aqui que é o Transform ador esse aqui é um componente que ele transfere energia entre dois circuitos alterando ali a tensão e a corrente conforme necessário um transformador ele é composto por duas bobinas nós temos a bobina primária e a secundária são ali cabos condutores que são enrolados no núcleo magnético e eles não têm contato olha aqui como é que é o símbolo
do transformador né então a principal forma de utilização do transformador são por exemplo para alterar níveis de tensão Então se a gente altera o número de espiras em cada lado entre o primário e o secundário vai ter uma diferença também na transferência de tensão então por exemplo eu posso ter um transformador onde eu queira reduzir uma tensão de 220 V para 12 V dependendo da quantidade de espira que eu faço baseada em cálculo no primário vai entrar 220 v e lá no secundário vai gerar 12 V né para talvez usar em aparelho eletrônico Então esse
componente Ele é bem versátil próximo componente mosfet é um transisto de efeito de Campo dióxido de metal o mosfet ele é um tipo especial de transisto que ele é usado para amplificar ou comutar sinais elétricos tá ele controla aí o fluxo de corrente entre dois terminais que a gente chama de dreno e outro de fonte através de um outro terceiro terminal que a gente chama de Gate Esse aí é o símbolo do mosfet E por que que ele é utilizado por que que ele é importante primeiro por causa da alta eficiência né Ele é ideal
para circuitos que precisam lidar com altas correntes ou altas tensões e a segunda coisa velocidade ele funciona muito bem em circuitos que operam com alta altíssimas frequências por exemplo para você poder chavear um controle de um motor elétrico fontes de alimentação chaveadas e também quando você precisa fazer amplificadores de potência tá então a a versatilidade faz aí desse componente um componente essencial em dispositivos eletrônicos modernos desde sistemas industriais até aparelhos portáteis próximo componente é o relógio RTC ou Real Time Clock Beleza o RTC ou relógio de tempo real ele é um componente que mantém a
contagem precisa do tempo mesmo quando você desliga ali um dispositivo tá porque normalmente ele tem uma bateria de backup para poder garantir o funcionamento contínuo Então imagina o seu computador mesmo que você tira o seu computador da tomada ali e você liga ele no novamente seu computador tá com a data e hora correta por quê Porque lá dentro ficou um RTC funcionando juntamente com uma bateriazinha de backup onde ele vai guardar hora Minuto segundo dia mês e ano dia da semana dependendo do RTC ele tem até mais informações ele é indispensável aí para qualquer sistema
que precisa rastrear horário ou evento com precisão então Conforme você deve ter visto cada componente tem suas funções e características quando você trabalha junto ali né Bota todos eles para trabalhar em um circuito eletrônico eles podem funcionar para cumprir ali um único objetivo Né desde preparar uma comida no micro-ondas até levar o homem pro espaço tudo isso Graças aos componentes eletrônicos fascinante não é verdade Pois é eu acho agora se você achou que falta mencionar algum componente deixa escrito aqui abaixo nos comentários beleza e se você quiser saber mais sobre como é que você usa
o multímetro de forma profissional para aprender a medir os valores e funcionamento de cada componente que foi citado aqui aqui vou deixar um vídeo aqui para você assistir obrigado não deixe de se inscrever no meu canal para você continuar recebendo nossos conteúdos e te ajudar se tornar um profissional melhor até o próximo hein
