o Olá pessoal sou professor Diniz E hoje nós vamos aprender um componente da família dos tiristores que se chama triac pessoa mais antes eu vou pedir para quem esteja aqui pela primeira vez ou então vendo aleatoriamente esse canal que você assista sobre a aula de scr porque é mais ou menos uma continuação dessa aula e aí você vai entender tudo direitinho sobre o triac também mas se você já assistiu essa aula sobre Sr Então vamos lá para aprender o que é o agora o triac bom o triac como você vê a aparência dele fisicamente é
Idêntica ao do scr você só vai diferenciar ele pelo código dele e as seus terminais também são bem parecidos em lembra que quando você olhava assim o scr de frente na barriga aqui para cima ele tinha as configurações catodo anodo gay aqui a gente vai ter em vez de cátodo e ânodo a gente vai ter g1.com T2 e o mesmo Gate que tá aqui e a simbologia dele a simbologia dele agora representa tanto um triângulo para baixo quanto um triângulo para cima Então você tem o emitem 1 mt2 e o great Zinho aqui correto bom
agora a gente vai ver para que que serve esse triac o triac na verdade a função dele é funcionar com uma chave eletrônica Então você tem aqui o circuitinho onde ele tá ligado na corrente alternada onde tem uma carga em série com ele e ele vai ser acionado pelo seu Gate que a gente conhece como o gatilho né o que que vai acontecer esse gente assim que ele recebe um curso aqui o nosso querido triac vai começar a conduzir e aí a carga vai funcionar você vai perguntar assim para mim mas não é mais fácil
coloco aqui tem uma chave série com a carga pois bem essa chave ela vai ser meio perigosa Porque você vai estar lidando e com uma corrente Alta ou seja a mesma corrente que vai passar na carga vai passar por essa chave e é corrente que passa no Gate é uma corrente extremamente menor Então se aqui você simplesmente colocar um curso e bota nem precisa ser aquela de campainha após pode ser aquele push botton simples mesmo porque a corrente que você vai acionar aqui ela é tão pequenininha que não vai oferecer nenhum Perigo Para o operante
E aí você consegue acionar uma carga nerd corrente altíssima no caso aqui eu coloquei controle por quê Porque não basta apenas você só colocar aqui um pulso jogar uma energia porque você tá apertando você pode colocar um outro circuito também de comando então você pode por aqui um gerador de pulso né um astável hormonas estável que vai dar um pulso num certo instante aí a carga que ela vai ficar funcionando por um tempo e depois ela desliga você pode colocar aqui no sensor de luz tipo ldr que quando tiver de dia ou de noite vai
depender como você queira a funcionar essa carga você pode colocar um sensor de temperatura quando chegar no determinado a temperatura você pode ligar ou desligar essa carga então aqui você percebe que a gente pode colocar sensores de corrente baixa como normalmente a maioria deles são que vão acionar uma carga de corrente alta daí então a utilidade de se ter um triac porque ele vai funcionar como a chave eletrônica sendo comandado por corrente extremamente baixa e controlando correntes altas beleza é bom E como que é um triac por dentro o triac ele tem esse dois símbolos
aqui triângulo para cima e para baixo porque ele lembra o que um scr Então você tá vendo aqui dois Sr e na verdade o triac nada mais é do que dois scr em antiparalelo o que significa isso significa que eles estão em paralelo mas cada um está invertida em relação ao outro Então observa que o queijo ó tanto aciona pão chamar aqui o scr um quanto aciona o scr dois então aqui olha só a corrente alternada entre aqui para mt2 e sai pgmt um o curso positivo da corrente alternada vem para cá nesse sentido de
cima para baixo quando vem um pulso negativo é lá o ciclo negativo é de Varzim de baixo para cima você dando esse comando aqui no Gate ele vai acionar tanto o Sr um com scr2 Então a hora que vem o semiciclo positivo ele vai em ó e vai observar que o scr2 interno tá invertido então ele vai passar pelo scr1 já que os dois estão sendo acionadas ao mesmo tempo então o mt2 vai recebeu o semiciclo positivo Conduz pelo Sr um e sai por ele MT um quando vem a corrente negativa ela também vai entrar
aqui só que inversamente não vai passar por esse preto invertido para ela então vai passar pelo scr2 que tá acionada pelo Gate E aí ele vai sair pelo mt2 numa boa então quê que você percebe que quando hora o semicírculo foi positivo ele vai passar por dentro do triac Hora for negativo ele também vai passar por dentro do triac sendo assim ele vai conduzir tanto positiva como negativamente ou seja vai conduzir perfeitamente a corrente alternada Oi beleza é bom turma e agora a gente vai ver como é que funciona mesmo ele na prática né então

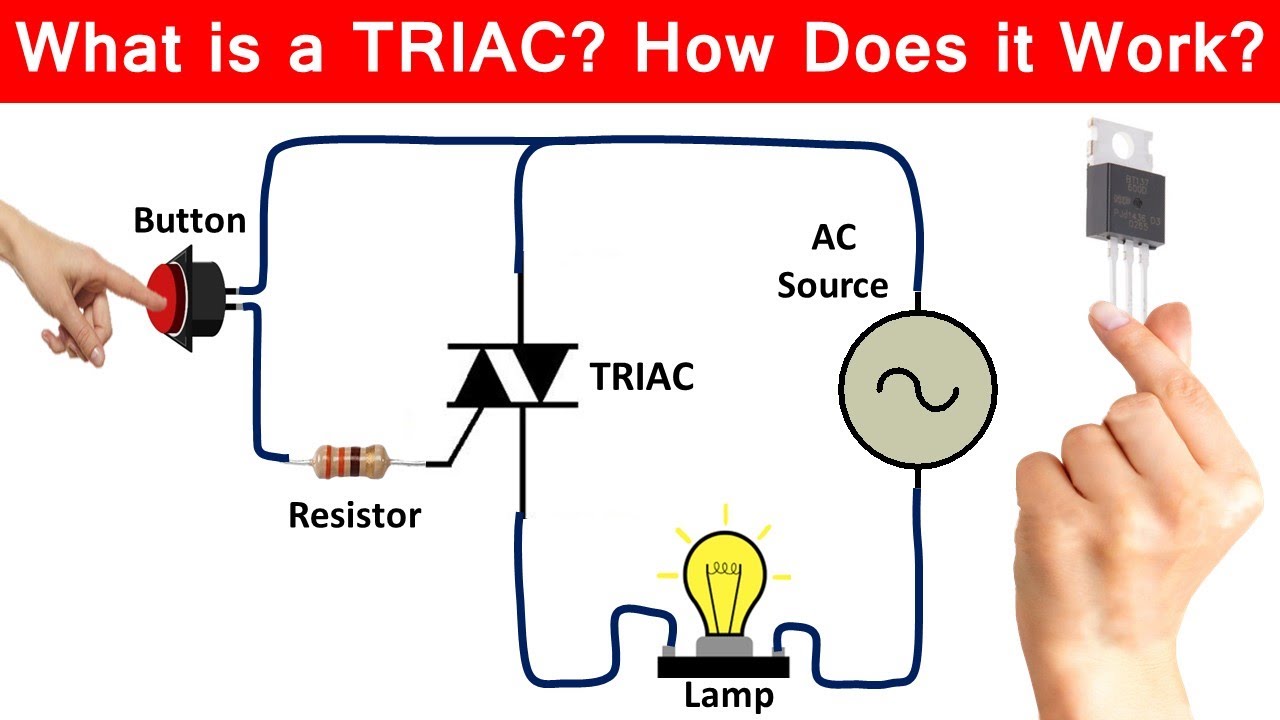

a gente tem aqui o nosso triac ligado na corrente alternada da qual ele controla uma lâmpada de 100 watts e no Gate dele você tem um resistor porque a corrente aqui vai ser menor e uma chavinha normal liga e desliga no seu Gate Então vamos lá quando a corrente Ela tá alimentada aqui na corrente alternada que eu chamei dvs então você vai ter o seu Versículo positivo negativo positivo negativo ou seja quando é positivo a corrente faz de esse sentido anti-horário quando a negativa ele vem ao contrário faz o sentido horário tudo bem agora vamos
interpretar esses que minha bom na lâmpada o que que vai acontecer na hora que vem o semiciclo positivo vai passar pela lâmpada e vai passar por dentro do triac porque ele vai conduzir então na lâmpada você vai ter também o semiciclo positivo passando aqui nela a mesma corrente a conduzir Porque nessa hora esse semiciclo positivo que veio por aqui de seu ele também vem por aqui uma parte que a chave está fechada lógico Então nesse caso a corrente vai ser menor por causa da Resistência Mas vai ser o suficiente o quê para acionar o gate
E aí o scr conduzir esses semiciclo positivo da corrente alternada dentro do triac aí o que acontece quando vem o semiciclo negativo que é isso aqui ele vai entrar o contrário Então ele vai passar por aqui né E aí vai acontecer o que vai passar também pela lâmpada já que tá vindo ao contrário né passa pela lâmpada e por que tá passando pela lâmpada porque ele tá acionando o gay e do tri E aí de novo vem o positivo passa aqui pela lâmpada por quê Porque o nosso Gate também está sendo alimentado agora observa uma
coisa interessante Quando você vê que a corrente ela é positiva aqui e passa pela lâmpada ela também para passar pelo Gate e vai acionar uma o triac e ele vai conduzir só que observa no instante aqui o semiciclo da corrente alternada vai do Positivo para negativo ele atingir zero volt a gente viu na aula de scr de quando atingir Zero entre os terminais do scr ou do triac ele vai parar de conduzir então nessa hora vamos dizer assim que aquele para de conduzir o nosso querido triac por quê que vai parar de conduzir porque ele
vai olhar para o gate e o gate também vai estar ao mesmo tempo no zero então ele acaba parando de conduzir só que logo se O semiciclo negativo da onda alternada que vai dar um pulso também negativo aqui no CMC no Gate do triac e ele vai dar ordem para que o triac conduza E aí ele começa a conduzir imediatamente esse semiciclo negativo e vai acontecer a mesma coisa na hora que inverte de novo quando a onda alternada de alimentação foi positiva vai dar a 0 no circuito o nosso treatro para de conduzir e o
great também vai deixar ele parado porque não tem nada mas aí o rei de recebe o semiciclo positivo e ele vai conduzir a lâmpada e de novo ele fica desligado aqui Então observa aqui esse circuito aqui nessa configuração tem um probleminha porque porque a lâmpada entre "você não vai ver porque a frequência acima de 40 50 Hertz os nossos olhos não acompanham Mas vamos dizer assim que Tecnicamente essa lâmpada vai ficar acendendo e apagando 120 vezes por e são 60 Hertz né você tem aqui uma onda aqui ó aceita reto Então ela paga duas vezes
uma duas então 60 Hertz você vai ter 60 ondas você vai ter 120 apaga e desliga apaga e acende apaga acende né então esse vai ser o nosso probleminha então por isso é que a chave aqui tem que estar sempre fechada se você quiser com que o circuito fique funcionando certo E isso tem problemas para fazer vai queimar não sei o que tal não vai o triatlo se serve suportam ficar acionando e desacionando milhões de vezes mas vamos dizer assim que Tecnicamente não é legal então no nosso próximo vídeo quando a gente for ver um
outro componente também da família dos gestores eu vou colocar ele aqui e aí você vai perceber que esse probleminha do liga e desliga a gente vai conseguir resolver por enquanto como você tá aprendendo ainda só o triac então a gente pára por aqui certo mas o importante é que você viu que a chave corrente e nada o melhor componente que faz isso para conduzir é o criar Beleza então pessoal então eu fico por aqui e espero que vocês tenham gostado do vídeo e logo logo a gente parte para uma próxima muito obrigado e um forte
