[Aplausos] Olá pessoal sou o Paul do site Engineering mindset.com Neste vídeo Vamos estudar sobre os relés entender suas peças principais os diferentes tipos e como funcionam as suas necessidades em termos de relevos podem ser satisfeitas com a telec controls que gentilmente patrocinou este vídeo A telec controls é um dos principais fabricantes da indústria de automação desde 1963 oferecem algumas das melhores Soluções No que diz respeito a relés de comutação fiáveis e garantem a máxima duração do seu equipamento Conheça o portfólio de relés de comutação bem Como as bases de relés e os acessórios adequados entre

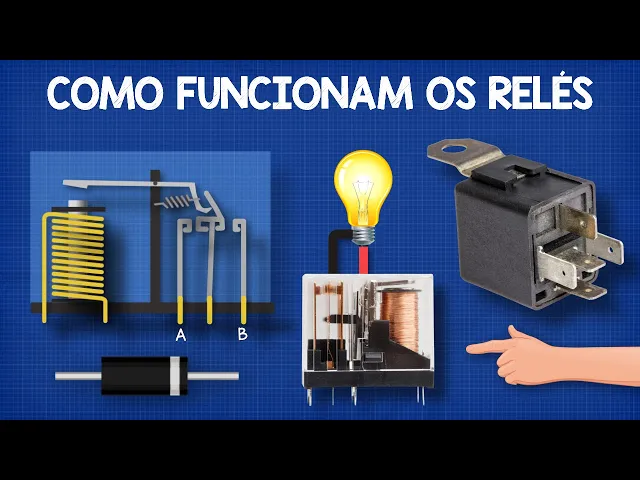

em contato pelo e-mail Salis @telegram a sua folha de consulta de configuração de relês para mais informações clique no link na descrição do vídeo abaixo um relê é um interruptor acionado eletricamente normalmente os relê utilizam um eletroímã para acionar mecanicamente o interruptor no entanto as versões mais recentes utilizam componentes eletrônicos como os relés de estado sólido utilizam-se relés quando é necessário controlar um circuito utilizando um sinal de baixa potência ou quando vários circuitos têm de ser controlados por um único sinal os relês asseguram um isolamento elétrico completo Entre os circuitos de controle e os circuitos
controlados são frequentemente utilizados em circuitos para para reduzir a corrente que flui através do interruptor de controle primário um interruptor temporizador ou sensor de amperagem relativamente baixa pode ser utilizado para ligar e desligar uma carga de capacidade muito superior veremos exemplos disso um pouco mais à frente no vídeo existem dois circuitos principais no relê o lado primário e o lado secundário o circuito primário fornece o sinal de controle para operar o relê pode ser controlado por um interruptor manual um termostato ou algum tipo de sensor o circuito primário está geralmente ligado a uma fonte de
alimentação de baixa tensão CC o circuito secundário é o circuito que contém a carga que precisa ser comutada e controlada por carga entende-se qualquer dispositivo que consuma eletricidade como uma ventoinha uma bomba um compressor ou mesmo uma lâmpada no lado primário Encontramos uma bobina eletromagnética é uma Bina de Arame quea um campo magnétic quando aente passa por ela quando eletricidade passés de um arame cri Umo elé possí veric isg bsas do Arame quando passés do Arame bss Mud Dire para se alinharem com campo eletromagnético quando en o arame numa bobina o campo magnético de cada
arame combina-se para formar um campo magnético maior e mais forte pode-se controlar este campo magnético Bastando para isso controlar a corrente já abordamos o funcionamento do solenoides e até Como fazer o seu próprio solenoide nos nossos vídeos anteriores os links estão na descrição do vídeo abaixo no final do eletroimã encontramos a armadura trata-se de um pequeno componente que é articulado quando o eletroimã é ativado atrai a armadura quando o eletroimã é desenergizado a armadura volta a sua posição original tipicamente é utilizada uma pequena mola para Isso ligado à armadura está um contactor móvel quando a
armadura é atraída pelo eletroímã este se fecha e completa o circuito no lado secundário temos dois tipos de relés básicos o tipo normalmente aberto e o tipo normalmente fechado há outros tipos de relés iremos analisar mais frente no vídeo com o tipo normalmente aberto não flui eletricidade no circuito pelo quega está contudo quente é Doo primé eleé atra contactor móv até nos terminais do circuito secundário o circuito fica assim completo e fornece eletricidade a carga com o tipo normalmente fechado o circuito secundário está normalmente completo pelo que a carga está ligada ao passar uma corrente
pelo circuito primário o campo eletromagnético faz com que a armadura se afaste o que desliga o contactor e interrompe o circuito cortando assim o fornecimento de eletricidade à carga a operação dos relés de estado sólido ou o ssr é semelhante em princípio mas ao contrário dos relés eletromecânicos não tem partes móveis os relés de estado sólido utiliza as propriedades elétricas e ópticas dos semicondutores de estado sólido para realizar o seu isolamento de entrada e saída Assim como as funções de comutação na parte primária deste tipo de dispositivo em vez de um eletroímã Encontramos uma luz
LED o LED proporciona um acoplamento ótico fazendo incidir um feixe de luz através de uma fenda e no receptor de um transistor fotossensível adjacente o funcionamento desse tipo de dispositivo é controlado simplesmente ligando e desligando o LED o fototransistor atua como um isolador e não permite a passagem de corrente A não ser que seja exposto à luz no interior do fototransistor existem diferentes camadas de materiais semicondutores existem as camadas do tipo n e do tipo P que se encontram em sanduichada o tipo N E o tipo P são ambos feitos de silício mas foram misturados
com outros materiais de modo a alterar suas propriedades elétricas o tipo N foi misturado com um material que lhe dá muitos elétrons extras e desnecessários que ficam livres para se deslocarem para outros átomos o tipo P foi misturado com um material que tem menos elétrons pelo que este lado tem muito espaço vazio para onde os elétrons podem se deslocar quando os materiais são unidos forma-se uma barreira elétrica que impede o fluxo de elétrons Porém quando o LED é ligado emite outra partícula conhecida como fóton o fóton atinge o material do tipo P e faz chocar
os elétrons empurrando-os através da barreira e para o material de tipo N agora os elétrons da primeira barreira também podem fazer o salto e assim se desenvolve uma corrente quando o LED é desligado os fótons de chão de fazer saltar os elétrons através da barreira e a corrente no lado secundário para podemos assim controlar o circuito secundário utilizando apenas um feixe de luz existem diversos tipos de relés Vamos considerar alguns dos principais bem como alguns exemplos simples de como são utilizados escreva nos comentários Como e onde viu relés serem utilizados ou ainda melhor quais ideias
tem para suas aplicações ou quaisquer projetos em que esteja trabalhando em que possam ser aplicados como vimos anteriormente Neste vídeo temos o simples relê normalmente aberto Isso significa que a carga do lado secundário está desligada até que o circuito esteja completo no primário por exemplo podemos utilizar isso para controlar uma ventoinha utilizando uma tira bimetálica como interruptor no lado primário a tira bimetálica se dobra à medida que aumenta de temperatura e a uma determinada temperatura completa o circ e liga a ventuinha para refecer o ambiente também temos um relê normalmente fechado ou seja a carga
no lado secundário está normalmente ligada por exemplo podemos controlar um sistema de bomba simples para manter um determinado nível de água no tanque de armazenamento quando o nível de água está baixo a bomba está ligada mas quando atinge o limite que pretendemos completa o circuito primário E afasta o conector o que corta alimentação da bomba num relé padrão normalmente aberto assim que o circuito primário é desenergizado o campo eletromagnético desaparece e a mola puxa o contactor de volta à sua posição original por vezes queremos que o circuito secundário permaneça ativo depois do circuito primário ser
aberto para tal podemos utilizar um relê de encravamento quando pressionamos o botão de chamada de um elevador por exemplo queremos que a luz do botão permaneça acesa para que o utilizador saiba que o elevador está chegando para isso podemos utilizar relés de encravamento Existem muitos modelos diferentes para esse tipo de relê Mas neste exemplo simplificado temos três circuitos separados e um pistão que se situa entre eles o primeiro circuito é o botão de chamada o segundo é a lâmpada e o terceiro é o circuito de reset quando o botão de chamada é pressionada compl o
circuito e alimenta o eletroímã que puxa o pistão e completa o circuito para acender a lâmpada é também enviado o sinal para o controlador do elevador para que esse desça o botão é libertado o que corta a alimentação do circuito Inicial mas como o pistão não tem mola mantém-se em posição e a lâmpada continua acesa quando a cabine do elevador chega no piso inferior faz contato com o interruptor de desligar este alimenta o segundo eletroímã e puxa o pistão para fora cortando a alimentação da lâmpada os relês de encravamento oferecem portanto a vantagem de ter
uma memória posicional uma vez ativados permanecerão na sua última posição sem necessidade de qualquer outra entrada ou corrente os relês podem ter polos simples ou duplos o termo Polo significa o número de contatos comutados quando o relê é alimentado essa característica permite que mais do que um circuito secundário seja ativado a partir de um único circuito primário por exemplo podemos usar um relê de Polo duplo para controlar uma ventoinha de arrefecimento e também uma luz de aviso tanto a ventoinha como a lâmpada estão normalmente desligadas mas quando a tira bimetálica no circuito primário fica muito
quente se dobra para completar o circuito isso cria o campo eletromagnético e fecha ambos os contactores no lado secundário o que fornece energia à ventoinha de arref assim como a luz de aviso quando se lida com relés ouve-se frequentemente o termo throws esse termo se refere ao número de contatos ou polos de ligação um relê de duplo acionamento combina um circuito normalmente aberto e um circuito normalmente fechado um relê de duplo acionamento é também chamado de relê de comutação uma vez que alterna ou muda entre dois circuitos secundários neste exemplo quando o circuito primário está
aberto a mola no lado secundário puxa o contactor para o terminal B alimentando a lâmpada a ventoinha permanece desligada uma vez que o circuito não está completo com o primário sub tensão o eletroima puxa o contactor para o terminal a e desvia a eletricidade desta vez alimentando a ventuinha e desligando a lâmpada Dessa forma podemos utilizar esse tipo de relê para controlar diferentes circuitos em função de um evento um relê de duplo Polo e duplo acionamento ou dpdt é utilizado para controlar dois estados em dois circuitos separados aqui podemos ver um relê dpdt quando o
circuito primário não está completo os terminais T1 e T2 estão ligados aos terminais b e d respectivamente o LED vermelho e a luz indicadora estão energizados quando o circuito primário está fechado então T1 e T2 ligam-se aos terminais A e C a ventuinha liga-se e o LED verde é energizado um aspecto que devemos levar em conta quando trabalhamos com eletroímã é o emf posterior ou força eletromotriz quando alimentamos a bobina o campo eletromagnético se acumula até um ponto máximo o campo magnético está armazenando energia quando cortamos a alimentação o campo eletromagnético entra em colapso e
gera rapidamente a energia armazenada esse campo em colapso continua a empurrar os elétrons e é por isso que temos a emf posterior essa situação não é boa porque pode produzir Picos de tensão muito grandes que danificam nossos circuitos de forma ao ultrapassar esse problema podemos utilizar um diodo para o suprimir o diodo só permite que a corrente flua num sentido pelo que em funcionamento normal a corrente flui para a bobina mas quando cortamos a energia o MF de retorno vai empurrar os elétrons e assim o diodo vai agora fornecer um caminho para a bobina dissipar
a sua energia de forma segura para que não danifique os nossos circuitos muito bem isso é tudo para esse vídeo mas para continuar a sua aprendizagem sobre engenharia eletrotécnica veja um dos vídeos na tela agora e eu te vejo na próxima lição não se esqueça de nos seguir no Facebook LinkedIn Instagram Twitter bem como em The engeneering mindset.com l
