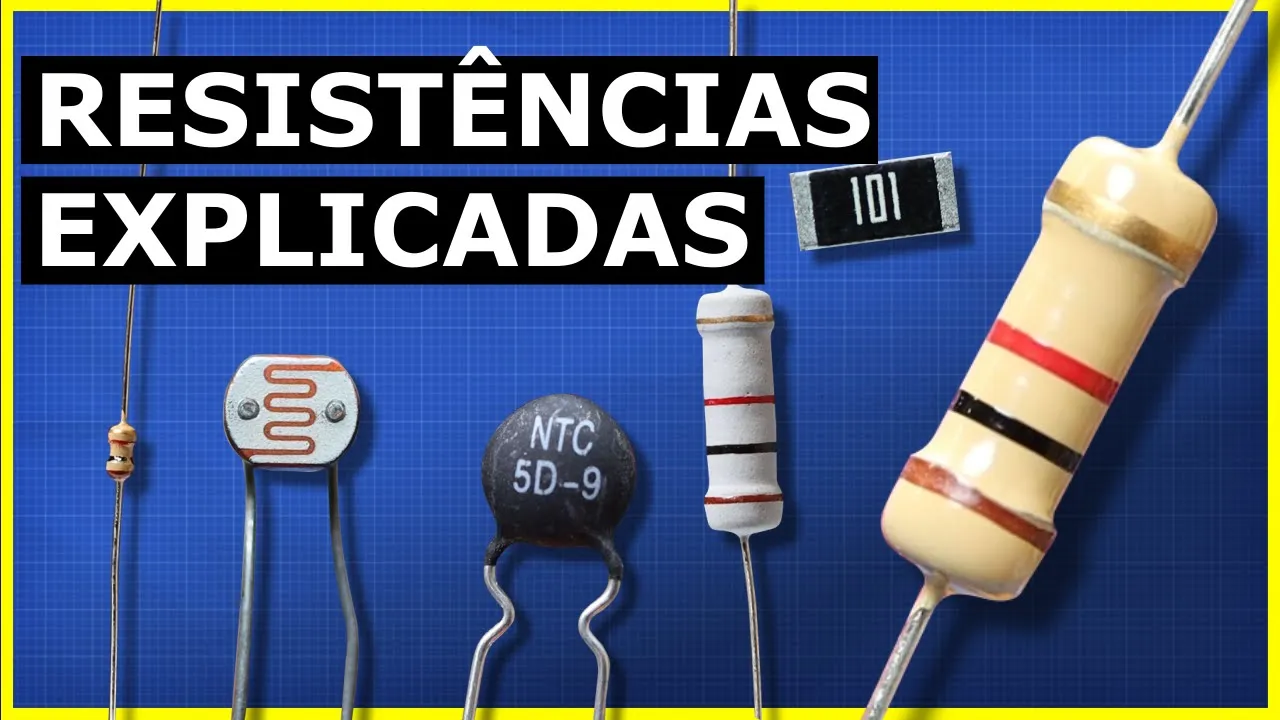

porque as resistências explodem Em Chamas porque é que existem tantos tipos diferentes Qual o significado destes riscos e como é que as resistências funcionam mesmo vou explicar Neste vídeo e você pode comprar uma caneca ou um moletom Para apoiar o canal links abaixo para isso também links para o nosso patrocinador que oferece tudo desde placas de circuito impressão 3D máquina CNC moldagem por injeção e até fabricação de chapas de metal confira links abaixo as resistências têm este aspecto apresentam-se em muitas formas e tamanhos são representadas com símbolos como estes em desenhos de engenharia se pegarmos neste LED e o ligarmos a uma bateria de 9 volts ele vai ser imediatamente destruído dentro do Led a um fio fino e a bateria vai tentar passar tantos elétrons através deste fio que ele vai se partir assim utilizamos uma resistência para reduzir essa corrente de elétrons a resistência está removendo energia do circuito para proteger o LED transforma literalmente a energia elétrica em calor para removê-la as resistências tornam mais difícil o fluxo de elétrons aumentam assim a resistência um circuito a resistência é uma medida de facilidade com que os elétrons podem fluir através de um material e nós medimos isso na unidade de homens muita gente pensa incorretamente que a resistência atua como um choque de velocidade atrasando os elétrons momentaneamente mas agem mais como engarrafamento de trânsito e restringindo quantos elétrons podem fluir a velocidade dos elétrons permanece a mesma pense na água que corre através de um cano o fluxo é muito fácil mas se bloquearmos parcialmente o tubo adicionando resistência ao tubo a água colide e por isso é mais difícil para a água fluir e temos também uma queda de pressão através da restrição acontece com a eletricidade os elétrons podem facilmente fluir através de um fio mas se adicionarmos uma resistência haverá uma colisão entre os elétrons pelo que é mais difícil o seu fluxo e por isso a corrente é limitada também temos a queda de tensão através da Resistência essas colisões convertem a energia cinética em calor e é por isso que as resistências se tornam quentes muitos de vocês irá reconhecer esses tipos de resistências a resistência de película metálica a resistência de película de carbono ou a resistência composta de carbono mais tarde no vídeo explica como funcionam estas resistências e poderão até tentar fazer algum circuitos vocês mesmos Estes são todos do tipo furo passante que podemos ligar a placas protótipo ou soldar em placas de circuito impresso as placas de circuito Geralmente rotulam os componentes para que possamos identificar a sua posição é possível comprá-los a granel a preços muito baixos O que é perfeito para aprender eletrônica e cometer erros Vou deixar um link abaixo para onde podemos comprar estes uma resistência fixa e no lado da Resistência temos estes riscos coloridos que indicam o valor da Resistência vou mostrar como ler isso mais tarde no vídeo também encontramos SMD ou tipo de dispositivo de montagem de superfície que são utilizados para placas de circuitos compactos Estes são soldados diretamente sobre a almofadas metálicas numa placa de circuito podemos usar um ferro de soldar ou pasta de solda no entanto Alguns são tão pequenos que requerem uma máquina especializada estas tem uma resistência fixa aí na parte superior está um número que indica o valor de resistência vou mostrar como ler isso mais adiante no vídeo todas elas têm valores de resistência fixos mas também podemos ter tipos de resistência variáveis encontramos versões ajustáveis manualmente como potenciômetros e restatus que podemos ajustar usando o mostrador Alguns são muito pequenos e utilizados para calibração de circuitos Depois temos versões automáticas como o termistores e resistências dependentes da Luz varistores etc cada uma dessas resistências terá uma resistência máxima nominal tensão e potência as resistências produzirão calor e a um certo ponto não serão capazes de dissipar calor em quantidade suficiente a temperatura aumenta tanto que a camada protetora se incendeia e a resistência fica então destruída mas eu tenho uma pergunta para fazer onde devo colocar uma resistência antes ou depois deste LED fala para mim na sessão de comentários e eu darei a resposta mais tarde no final do vídeo vejamos como funcionam as diferentes resistências e a sua construção as resistências compostas de carbono são feitas através da mistura de um material condutor como o carbono grafite com pó isolante como argila isso forma um núcleo sólido e em seguida colocamos conectores metálicos em cada extremidade isso dentro de uma caixa isolante os elétrons fluem através do núcleo sólido se observarmos o interior de um podemos ver que existe um núcleo sólido com os conectores metálicos em cada extremidade e depois a caixa isolante hoje em dia estes já não são normalmente utilizados simplesmente porque as resistências modernas têm melhor desempenho estabilidade e também duram muito mais tempo as resistências de película de carbono são muito comuns e são também muito baratas de produzir são constituídas por um núcleo cerâmico que é revestido numa camada Fina de carbono os conectores metálicos são fixados com tampas de extremidade e tudo isso é coberto por uma caixa isolante de modo a controlar o valor da Resistência é cortada uma ranhura helicoidal na camada de carbono isso cria um caminho estreito para os elétrons e ao alterar o passo do corte helicoidal podemos aumentar o comprimento do caminho e também reduzir a largura do caminho aumentando assim a resistência olhando para estes exemplos podemos ver claramente que a resistência de um homem tem uma ranhura curta e um caminho largo o 1 km tem quase três rotações e o caminho é muito mais fino e depois a resistência de um mega-on Tem quase cinco rotações sendo o caminho muito fino para que a resistência seja muito alta estas estão disponíveis em diferentes tamanhos quanto maior for a resistência maior calor pode dissipar devido a maior área de superfície assim quanto maior for a resistência maior será a potência nominal geralmente encontramos quatro riscos nestas resistências que indicam o valor de resistência o acondicionamento normalmente nos diz a resistência ou podemos medi-la rapidamente com o multímetro no entanto ocasionalmente precisamos procurar os valores utilizando este gráfico temos dois dígitos um multiplicador e uma banda de tolerância a banda de tolerância é separada das outras bandas começamos com a banda um que é castanha portanto esta é um a segunda banda é preta que é zero a terceira banda é o multiplicador que é castanha portanto esta é 10 então 10 são 10 multiplicando por 10 nos dá 100 homens e a banda final é a tolerância Essa é dourada pelo que é mais ou menos 5%. o que significa que pode ser tão baixa quanto 95 homens ou tão alta quanto 105 homens ao medir esta com o multímetro podemos ver que está mostrando 98. 2 ohms muito bem você consegue resolver sozinho a resistência deste fala para mim na sessão de comentário e eu dou a resposta no final do vídeo As resistências de película metálicas são muito comuns consistem num núcleo de cerâmica que é revestido numa camada Fina de metal os conectores elétricos São fixados com tampas de extremidade e tudo isso é coberto com um revestimento protetor a camada metálica tem uma ranhural cortada nela para aumentar a resistência que aumenta o comprimento do caminho e também reduz a espessura O que torna mais difícil a passagem de elétrons sem colidir consequentemente a resistência aumenta podemos ver que essa resistência de 10 homens tem um caminho muito largo e curto pelo que a resistência baixa se eu compararmos com essa resistência de um mega home que tem um caminho muito fino e longo então a resistência é muito alta as resistências desse tipo tem uma tolerância elevada e uma estabilidade muito boa pelo que é frequentemente preferida em relação a película de carbono ou composto de carbono embora seja ligeiramente mais cara estão disponíveis em diferentes potências nominais quanto maior o tamanho maior a classificação e portanto mais calor pode dissipar os riscos coloridos indicam o nível de resistência e geralmente temos cinco riscos neste tipo o invólucro normalmente nos indica a resistência ou Podemos verificar com o multímetro caso contrário podemos utilizar esse gráfico para consultar os valores temos três dígitos um multiplicador e uma banda de tolerância o primeiro risco é laranja que é 3 O segundo é laranja que é três o terceiro risco é preto que é zero combine estes números para obter 330 o quarto risco é o multiplicador que é preto e este é um portanto 330 multiplicado por um é apenas 330 homens o quinto risco é a tolerância Este é castanho O que significa mais ou menos um por cento pelo que poderia estar entre 327 e 333 homens quando meço esta é 329.
9 homens você consegue resolver sozinho a resistência deste deixa a sua resposta nos comentários e eu darei a resposta no final do vídeo as resistências Wild apresentam diferentes designs oferecem potências nominais e corrente muito elevadas pode ver que são muito básicas apenas um fio enrolado em volta de um núcleo cerâmico e são depois cobertas com uma fina camada de isolamento a espessura o comprimento e o material utilizado determinam a resistência esta mostra que é classificada para 50 watts e dois homens algumas são enterradas num bloco cerâmico com cimento mas dentro destas Só existe uma bobina de fio de nicromo resistivo enrolado em volta de um núcleo cerâmico com Duas tampas de extremidade ligadas Essas são utilizadas em aplicações de alta temperatura uma vez que a camada de cimento e Cerâmica protege o fio interno esta mostra que é classificada para 10 watts e 10 homens outro exemplo comum é este design que utiliza uma caixa de alumínio que ajuda a dissipar muito calor essas saliências aumentam a área de superfície para que mais calor indesejado possa ser liberado pela resistência existem orifícios do invólucro para que possamos montá-lo Numa superfície no interior encontramos um núcleo cerâmico com uma bobina de fio de nicromo resistivo entre dois conectores elétricos tipicamente isso possui alguma forma de isolamento a sua volta e depois é tudo confinado dentro do invólucro metálico com uma tampa de extremidade de resina esta mostra que está classificada para 10 watts e 33 homens as resistências dos dispositivos de montagem de superfície estão disponíveis em muitos tamanhos sendo algumas como esta tão pequenas que é necessário um microscópio para ver a construção é bastante simples tipicamente temos um corpo cerâmico com eletrodo em cada extremidade Estes são ligados por uma fina camada de material resistivo e depois cobertos com uma caixa de proteção ISO lante e cobertos com conectores metálicos o material resistivo tem um recorte feito a laser o que reduz a área que os elétrons podem fluir de modo a aumentar a resistência estas conferem uma tolerância elevada Mas tem uma potência muito baixa no topo estão alguns números que indica o valor da Resistência como uma versão de três dígitos os primeiros dois dígitos representam o valor significativo e o terceiro dígito é o multiplicador ou quantos zeros estão após o valor significativo para exemplificar esta amostra 2 4 0 os dois primeiros dígitos são 24 e os multiplicamos por um pelo que se trata apenas de uma resistência de 24 anos esta é um zero um pelo que é 10 multiplicado por 10 perfazendo 100 homens esta mostra 183 portanto é 18 multiplicado por 1000 ou 18 km com códigos de 4 dígitos os primeiros 3 representam os valores significativos e o valor final é o multiplicador essa mostra um 000 portanto é sem multiplicado por um O que significa que é uma resistência de 100 homem esta mostra 3502 portanto Esta é uma resistência de 35 km a ocasiões em que temos a letra R antes entre os valores a consideramos como uma casa decimal portanto essa Resistência r56 é 0. 56 ohms essa resistência a 47r5 é 47. 5 homens existem também versões com valores de 3 dígitos com letras no final temos que procurar estes valores numa tabela começamos encontrando os dois primeiros valores na tabela neste caso 26 que é 182 e depois encontramos a letra que é c e isso significa multiplicar por 100 pelo que essa Resistência é 18.
200 homens esta mostra 60 Z então procuramos 60 o que equivale a 412 e z significa multiplicar por 0. 001 de modo que nos dá 0. 412 homens os potenciômetros tem um mostrador que nos permite alterar a resistência existem versões de uso genérico que podemos utilizar por exemplo no controle de volume e depois temos versões de precisão que são utilizadas para sintonizar circuitos eletrônicos podemos ver que eles têm três terminais no interior constatamos que existem uma pista resistiva que corre entre os dois pinos finais e em seguida um mostrador que se liga a partir da pista ao centro Central movendo o mostrador aumenta a distância que os elétrons tem de percorrer E assim a resistência Aumenta também podemos ligá-lo de forma oposta como qualquer resistência teremos uma queda de tensão através dos dois pinos finais por causa da pista resistiva logo ao ligarmos no pino Central podemos utilizar apenas parte desta pista resistiva pelo que só temos parte da queda de tensão isso nos permite controlar a atenção de saída a partir deste pino adicionalmente podemos usar apenas o pino central e um pino final para criar um status a queda total de tensão ocorre agora entre estes dois pontos por isso controlamos a corrente no circuito assim na parte frontal destes componentes encontramos um número que indica a resistência máxima este mostra um k por isso é mil homens este mostra 500k por isso é 500 mil homens a letra indica o tipo B é muito comum e significa que a resistência muda de forma linear mas também podemos obter tipos logarítmicos estas pequenas versões tem um número de três dígitos os dois primeiros são os números significativos e o terceiro nos diz quantos zeros devemos acrescentar por exemplo esse mostra um 01 ou seja 10 depois pelo que é uma resistência de 100 homem esta é a classificação máxima esta mostra 204 portanto é 200 mil homens os restautos são utilizados para controlar a corrente Num circuito sendo a corrente tipicamente grande daí o tamanho dos componentes Estes são ligados em série com a carga só utilizamos dois terminais de cada vez mesmo quando estão disponíveis três ou quatro os circuitos de corrente mais pequenos podem utilizar um potenciômetro como restatto o restatto utiliza um fio resistivo que é enrolado em torno de um núcleo cerâmico isolante que é normalmente uma forma de arco ou cilíndrica quanto mais longe o braço se mover ao longo do Fio mais longe os elétrons terão de viajar através do fio e consequentemente maior será a resistência constatamos que esta utiliza uma superfície elevada no braço deslizante para fazer a ligação a bobina e esta utiliza uma escova de carbono permutável com uma ligação flexível ao terminal central na lateral do componente encontramos normalmente a resistência máxima a corrente máxima ou a potência máxima nominal às resistências fusível tem um aspecto semelhante a uma resistência de valor fixo padrão mas quando sobrecarregamos uma resistência padrão ela interrompe Em Chamas no entanto quando sobrecarregamos uma resistência fusível esta Aquece e depois quebra o circuito sem se incendiar trata-se então de uma resistência Mas que atuará como um fusível para proteger o circuito no interior normalmente encontramos um núcleo cerâmico com fio resistivo que se espalha entre as Duas tampas das extremidades Este é então coberto com uma camada protetora de resina resistente ao fogo o fio atua como um fio fusível e aquece mas há uma determinada temperatura ele se quebra cortando depois do circuito outras versões utilizam uma camada Fina de liga metálica em vez de um fio e uma ranhura então cortada nesta camada para controlar o trajeto que a corrente pode fluir é possível ver que esta tem cinco bandas A última é branca o que indica que é uma resistência fusível as outras quatro bandas indicam a resistência podemos consultar os valores e recorrendo a esta tabela vemos que o primeiro valor é amarelo que é quatro a segunda banda é violeta que é sete a terceira banda é preta que é um portanto 47 multiplicado por um é 47 homens e a quarta banda é ouro que é mais ou menos cinco por cento .
portanto é classificada para 47 homens Mas pode estar entre 44. 6 e 49. 3 homens os varistores são resistências variáveis embora não os possamos controlar da mesma forma que um potenciômetro em vez disso controlam automaticamente a sua própria resistência dependendo da voltagem a questão expostos tem um aspecto muito semelhante a um condensador de cerâmica mas os comporta-se ligeiramente obrigamos em paralelo através da alimentação para um circuito elétrico delicado Regra geral pode ter uma resistência muito elevada pelo que atua como um isolador e quase nenhuma corrente fluirá através dele mas há uma certa tensão se torna um condutor e curto circuito a terra isso é muito útil uma vez que protege o circuito contra picos de tensão no interior tipicamente temos uma mistura de grãos de óxido de cinco metálico dentro de um núcleo cerâmico Este é revestido com placas metálicas e conectores elétricos e depois é coberto com um invólucro protetor de epóxi constatamos que este tem alguns dígitos na frente o indica o diâmetro o d indica a forma depois temos um dois um isso significa 12 com um zero depois por isso é classificado para 120 volts e o k indica uma tolerância de mais ou menos 10% para que possa estar entre 108 e 132 volts os terristores são resistências térmicas temos os tipos ntc e PTC os ntc irão diminuir a medida que a temperatura aumenta e os PTC irão aumentar a resistência à medida que a temperatura aumenta podem se obter nas formas de filme grânulo cerâmico chip disco e vidro encapsulado é bastante simples a sua construção simplesmente uma camada de semicondutor entre dois Condutores e esta é coberta com um revestimento protetor o material semicondutor atua como isolante assim os átomos agarram-se firmemente aos elétrons mas a medida que o calor é aplicado a energia térmica excita os elétrons lisando energia suficiente para se libertar em dos átomos de modo a que uma corrente possa fluir mais calor significa que mais elétrons podem fluir e assim a resistência diminui Estes são muito úteis para a limitação da corrente de erupção detecção da temperatura controle de temperatura e os de vidros são bons para aplicações a altas temperaturas os detectores de temperatura de resistência são um sensor de temperatura simples geralmente consistem de um núcleo cerâmico com um fio de platina enrolado a sua volta ligado entre dois conectores elétricos e este é depois coberto com um revestimento protetor costumam ser colocados dentro de uma caixa metálica para medir a temperatura do líquido utiliza-se a platina porque a sua resistência aumenta num padrão quase linear à medida que a temperatura aumenta isso torna os cálculos muito fáceis quando o fio é aquecido a sua resistência aumenta isso se deve ao fato de os átomos no interior ficarem excitados e se movimentarem isso torna mais fácil a passagem dos elétrons sem colidir pelo que a resistência aumenta a medida que a temperatura aumenta as resistências dependentes da luz são resistências variáveis ajustam automaticamente a sua resistência em função da quantidade de luz a questão expostas tem uma base cerâmica que é revestida com sulforeto de cádmio esta é depois coberta com duas placas de eletrodos separadas por um pequeno espaço os terminais elétricos ligam-se a ela e normalmente encontramos um revestimento de proteção transparente que cobre o componente Regra geral tem uma elevada resistência os elétrons dentro do cadmium São mantidos no lugar pelos seus átomos mas quando expostos à luz os fótons passam através da fenda atingem os átomos de cádmio e derrubam alguns elétrons outro elétron tomará o seu lugar de modo que se desenvolve uma corrente a medida que a Luz Aumenta mais elétrons começa a fluir pelo que é a resistência diminui a medida que a Luz Aumenta vem numa Gama de valores de resistência Mas normalmente não tem quaisquer marcas só encontramos isso na embalagem para os identificar é necessário testar na escuridão total Estes são úteis para os circuitos automáticos de luzes noturnas e sensores de escuridão os extensômetros tem um aspecto semelhante a este é um sensor que deforma sob tensão observamos que existe uma camada de isolamento e uma fina camada condutora de película de alumínio num padrão de rede que fornece um caminho para a eletricidade em repouso podemos ver que o extensômetro tem uma certa resistência mas se o deformarmos assim a resistência aumenta e se o deformarmos assim a resistência diminui isso acontece porque o material está se esticando E se contraindo assim o comprimento e largura do condutor está mudando em quantidades Muito pequenas os fios mais compridos e mais finos tem mais resistência do que os mais curtos e grossos Estes são frequentemente utilizados em circuitos de ponte de withstone para medir a pressão como num interruptor de pressão eletrônico não se esqueça de verificar a bisse Billy para todas as suas necessidades de impressão 3D máquinas CNC moldagem por injeção e até mesmo fabricação de chapas de metal tem um link para você abaixo na descrição do vídeo Pegue uma bateria de 9 volts e utilizando uma placa de teste insira uma resistência de 1 km e depois ligue a bateria os elétrons estão fluindo da bateria e através da Resistência deve ser visível uma corrente de cerca de 0.
009 amperes podemos calcular desta forma isso nos dá uma dissipação de energia de 0. 081 watts Esta é uma resistência de 0. 5 Watt que funcionará bem e vai gerar um pouco de calor mas se ligarmos uma resistência de 10 homens ela vai se incendiária isso porque a corrente é agora de cerca de 0.
9 amperes e por isso a potência é de cerca de 8 watts esta é apenas classificada para 0. 5 watts pelo que sobre Aquece e se Incendeia assim podemos ver que quanto maior for a resistência menor será a corrente se ligarmos um LED vermelho com uma resistência de 470 homens a uma bateria de 9 volts o LED brilha intensamente Não importa se colocarmos a resistência antes ou depois do Led Ela será a mesma a corrente é de cerca de 0. 15 amperes o LED está a cair cerca de 2 volts e a resistência está a cair mais de 7 volts a dissipação de energia é de cerca de 0.
1 watts se utilizarmos uma resistência de 10 km o LED tem uma intensidade muito fraca a corrente é de cerca de 0. 007 amps mas ainda temos uma queda de tensão de dois Volts no LED e 7 volts na resistência a resistência está apenas a limitar o número de elétrons que podem fluir se ligarmos o LED com uma resistência de 470 homens e depois ligue-lo ao pino central de um potenciômetro de 1 km podemos agora escurecer o LED isso atua como um restatto limitando a corrente com o mostrador todo para a esquerda o LED está no seu ponto mais brilhante quase não há queda de tensão sobre o potenciômetro a resistência tem cerca de 7 volts e o LED tem cerca de 2 volts a corrente é de cerca de 0,15 m com o mostrador todo para a direita o LED é fraco a corrente é de cerca de 0. 050 temos uma queda de tensão de 1.
9 Volts no LED 2. 2 V sobre a resistência e 4. 9 volts sobre o potenciômetro assim podemos variar a resistência para controlar a corrente no circuito sabemos que há uma queda de tensão sobre uma resistência Se tivermos duas resistências de tamanho igual em Série A queda de tensão será a mesma em cada uma assim se medirmos entre a resistência e a terra podemos aceder a metade da tensão e consequentemente criamos um divisor de tensão a mesma corrente flui através de ambas mas a queda de tensão e a dissipação de energia é diferente está a ser dividida se trocarmos a primeira resistência por uma resistência de 470 homens temos acesso a 6.
1 volts se trocarmos estas resistências só temos acesso a 2. 9 podemos assim controlar a atenção de saída controlando os valores das resistências ou podemos usar um potenciômetro o mostrador nos permite usar apenas parte da resistência de modo a termos apenas parte da queda de tensão também podemos fazer uma divisória de corrente colocando resistências em paralelo uma única resistência de 470 homens Para fluir 0. 019 ambos se adicionarssemos uma segunda em paralelo ela também passaria 0.
