e qual é a principal característica dos transformadores que define a capacidade dele de transformar um nível de tensão E outro que define também a sua característica bom nós falamos sobre esse assunto hoje no nosso vídeo mas vezes mais aproveita se inscreve no nosso canal aqui Já curte o vídeo de hoje porque o assunto de hoje é top demais bacana nós falamos hoje lá meu nome é Victor Moraes aqui da escola sala da Elétrica seja bem-vindo aí a esse nosso encontro eu tá eu vou falar com você hoje aqui sobre a relação de transformação e quando
a gente fala de relação de transformação é uma das únicas características que esse menino aqui ó o transformador ele é utiliza para realizar a transformação de tensão entre os seus enrolamentos primários e secundários mas o que que venha seu enrolamento primário e secundário né calma bom aqui ó vou te mostrar na luz aqui olha só E aí E aí [Música] e dá uma olhada aqui ó quando a gente fala das características principais que definem a relação de transformação de um transformador nós precisamos entender o seguinte o primeiro existe no mínimo dois conjuntos de bobinas dentro
do transformador o primeiro conjunto que a bobina do primário ou seja um rolamento primário do transformador ou não né é um enrolamento secundário do transformador tudo bem existe então uma característica indutiva Ou seja é um condutor enrolado mesmo né então tem uma quantidade de bobinha de espiras perdão e o que é uma espira Cada Volta dessa daqui e realizada construída através desse condutor ali que forma a bobina Cada Volta É uma espira Então tem um conjunto de espiras no primário uma quantidade de espiras no secundário EA quantidade de espiras está diretamente relacionado com a capacidade
de transformação e o nosso transformadores vai poder ser de 3 tipos é elevador de tensão rebaixador de tensão o isolador o que significa que se eu tenho por exemplo Salvador que eu tenho 127 volts são primários e sai 12 volts ele está rebaixando atenção tudo bem se eu tenho um próxima bloquear 127 ele leva para 220 volts rebaixador elevador então se eu tenho um transformador que é 12 volts 12 volts ou seja ambos estão com pensões idênticas primário e secundário ele é um isolador essa primeira regra aqui é importante é ser considerada Tá mas como

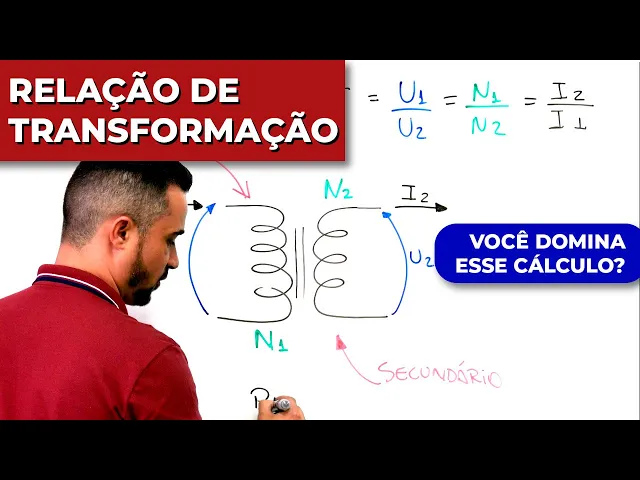

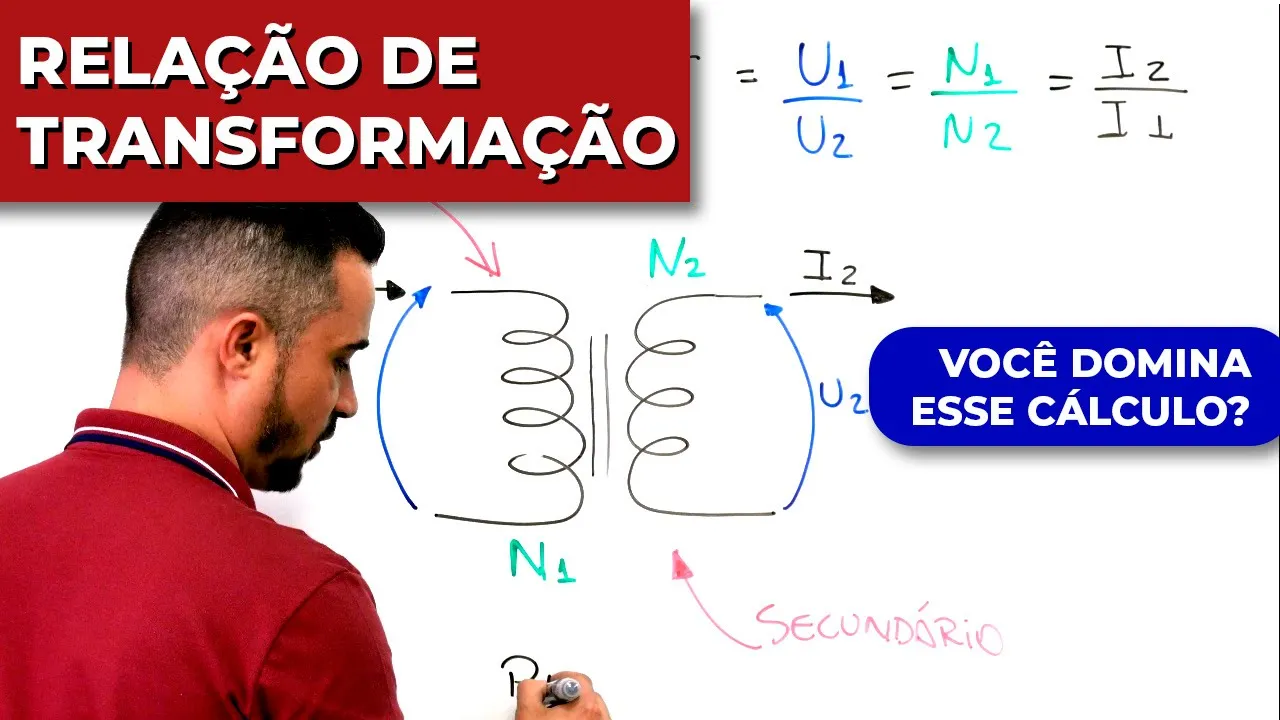

é que o cálculo Qual que é a relação de transformação a relação de transformação ela é dado através de em várias literaturas atração R minúsculo que ela vai ser o seguinte pode ser a tensão do primário dividido pela tensão do secundário Ou seja eu pego a tensão do primário divido pela atenção cê vai voltar fazer o seguinte um da furo aqui ó pra que a gente faça igual está na nossa identificação das grandezas elétricas aqui então tensão do primário dividido pela atenção secundário eu descubro a relação Detran e eu posso também considerar o seguinte aqui
ó que a relação de transformação vai ser por exemplo e a o número de espiras no primário dividido pelo número de espiras no secundário ou mesmo eu tenho a relação de transformação através da corrente do secundário dividido pela corrente do primário Everton se inverteu a último último fator não não investir é isso mesmo tá bom sabendo das regras das consequências ali da potência nos dois elementos aqui né ou seja um primário e secundário eu sei que a corrente vai ser inversamente proporcional a tensão para definir a potência Total bom isso é um assunto para um
próximo vídeo tá uma coisa que você tem que entender aqui uma dica aqui fazendo um parente é que a potência do transformador sempre a potência do primário vai ser igual a potência do secundário tá bom e só quer de Praças tem que saber se sair por isso essa inversão de valores aqui para as correntes do primário e secundário só para você entender vamos supor esses aos elementos aqui esse nosso transformador eu tenho transformadora E se ele tem uma a tensão máxima do primário de 220 volts e uma tensão máxima no secundário aqui de 24 volts
vamos calcular qual seria a relação de transformação entre a tensão máxima para 24 volts para 220 para 24 porque ele faz isso não ele ali esse nosso transformador ele faz o que ele permite entrada de 20 minutos e sai com 24 volts eu quero saber a relação de transformação nesse caso aqui o que eu faço a relação de transformação vai ser tensão no primário pela atenção secundária então tensão tomado pela atenção secundário então tem aquela 220 volts dividido por 24 horas quantos quantos daria essa nossa relação de transformação eu vou pegar aqui e calcular aquela
220 dividido por 24 nós temos 9.16 um pouquinho nove igual 9,2 boa Redondo aqui tá bom Então essa é a nossa relação de transformação e significa que para cada uma espira que eu tenho números secundário eu vou ter nove claro arredondando 9,2 né Mas 9 no primário logo eu tenho menos espiras no primário para fazer com que o rebaixo no nível de tensão tudo bem claro se eu fosse elevar o número de extensão o nível de tensão no secundário sair de 220 por exemplo a Amil é a minha relação de transformação daí ao contrário daria
que a minha a congelar de espiras no secundário é maior do que a quantidade de espiras no primário tudo bem mas eu consigo calcular tanto pelo número de pro nível de tensão quando também eu conseguiria calcular isso através do número de espiras supondo né fazer um um caso hipotético aqui vamos o porque eu tivesse aqui no número de espiras do primário eu tivesse 100 espigas e número de espiras do secundário tivesse 1000 espiras aqui o que aconteceria aqui ó a relação de transformação seria o número de espiras do primário dividido pelo número de espírito e
logo eu tenho o sítio primário tem 100 espigas / 1000 na Opa aqui ó Então eu tenho aqui 0,1 é a relação de transformação tudo bem logo eu tenho que esse meu transformador ele vai ser um transformador elevador porque a quantidade de espiras aqui no nosso a no secundário vai ser maior do que no primário Se eu quisesse calcular também a relação de transformação através do livro de corrente mesma coisa só que nesse momento aqui eu só tenho que tomar atenção que agora corrente do secundário pela do Pilar Então teve aqui ó com a gente
secundário pela corrente do primário e aí eu falei o cálculo da mesma maneira se eu fosse fazer um carro que eu vou ter essa aqui falando que por exemplo a corrente do secundário fosse 10 amperes e a corrente do primário fosse 100 amperes por exemplo cara que eu vou apagar esse número aqui só para não ficar uns cálculos não bate aí né vamos ver tchau Beleza agora assim ó eu tenho 10 amperes por 100 amperes aqui como é que fica ali eu a corrente do secundário ou seja 10 amperes Divino por 100 amperes tão novamente
0,1 seria aqui ó a minha relação de transformação o que a gente pode tirar de frente o posto aqui ó quando esse número aqui da relação à situação por menor do que um nós estamos falando de um transformador nas juntas rodor que vai ter como característica realizar o aumento do livro extensão seja elevador quando esse número que for maior do que um então maior do que zero né maior do que zero Então esse nosso transformadores R Embaixador tá certo é assim que nós calculamos atrás desses três fatores aqui qual é o nível ou a relação
de transformação de um transformador dentro de um contexto como esse que vocês acabaram de ver aqui ok e de quero ouvir o seguinte aproveita aqui na descrição tem um material relacionado ao máquinas elétricas que você ou só e é gratuito clica lá e baixa agora mesmo tá bom espero lá dentro o conteúdo vó
