e os transformadores são capazes de receber energias EA em uma voltagem e distribuí-la em outra voltagem e dessa forma eles ajudam a alcançar uma melhor eficiência de transmissão enquanto transferem a potência por distâncias mais longas Olá Neste vídeo vamos percorrer o funcionamento EA construção de um transformador trifásico a partir de sua forma mais simples é o princípio básico de funcionamento de um transformador é simples indução eletromagnética de acordo com este princípio um fluxo magnético variável associada a um loop irá induzir uma força eletromotriz através dele em tal campo magnético flutuante pode ser facilmente produzido por
uma bobina em um sistema cm alternado é um condutor de corrente produz um campo magnético ao seu redor o campo magnético produzido por uma bobina será como mostrado na figura e com a natureza flutuante da corrente alternada o campo magnético associado a bobina Também irá flutuar you e este fluxo magnético pode ser efetivamente ligado a um enrolamento secundário com ajuda de um núcleo feito de material ferromagnético e este campo magnético flutuante irá induzir 1 cm nas bobinas secundárias que devido a indução eletromagnética é uma vez que as curvas são organizadas em uma série O cm
líquido induzido através do enrolamento será a soma dos cm individuais induzidos em cada curva E aí é uma vez que o mesmo fluxo magnético está passando pelas bobinas primária e secundária o cm de volta para ambas as bobinas primárias e secundárias será o mesmo e o cm de volta para bobina primária e está relacionado a tensão de entrada aplicada conforme mostrado e como resultado o cm induzida na bobina secundária é expresso como segue é isso significa simplesmente que com menos espiras no secundário do primário pode-se diminuir a tensão Oi para o caso inverso pode-se aumentar

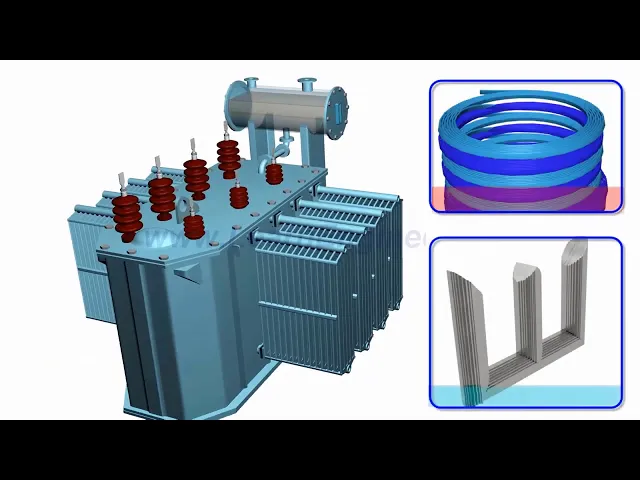

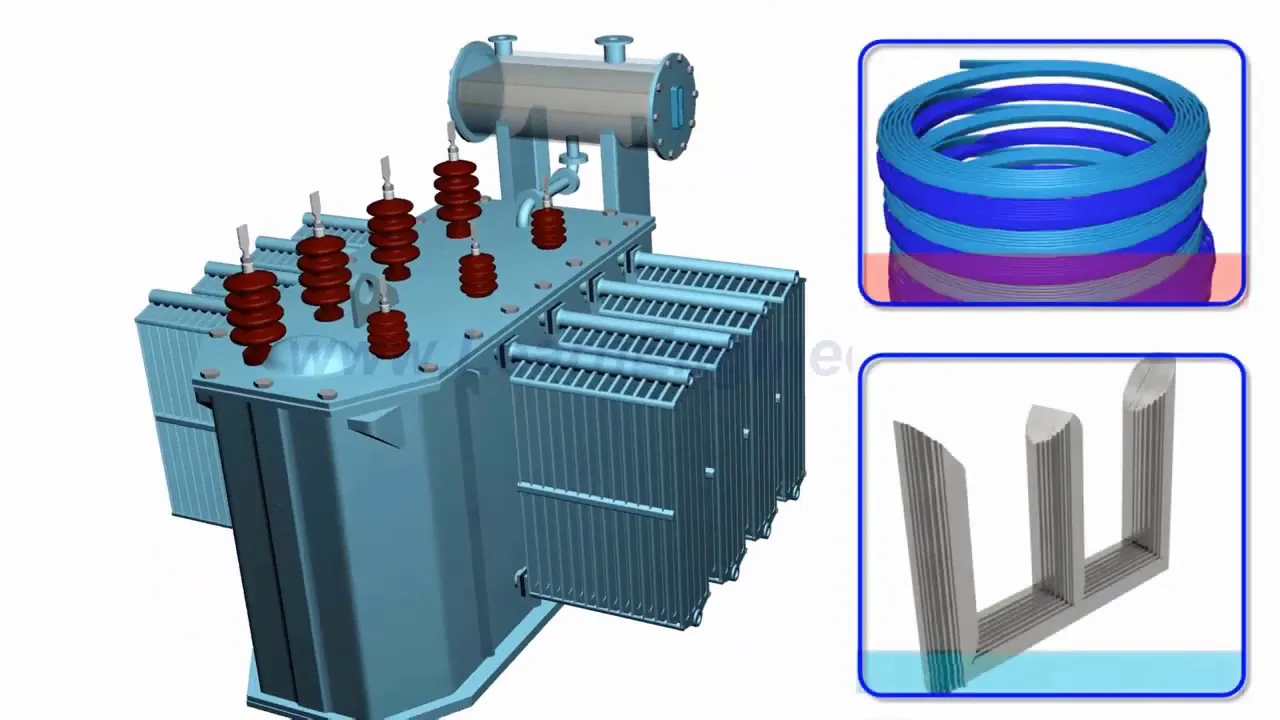

a tensão a base uma vez que a energia é conservada as correntes primárias e secundárias devem obedecer a seguinte relação e os transformadores trifásicos usam três desses Transformadores monofásicos é mas como uma configuração de bobina ligeiramente diferente E aqui as bobinas primárias e secundárias ficam concêntricas e mais dois desses enrolamentos são empregados em um transformador trifásico os transformadores com classificações de alta potência geralmente empregam um tipo especial de enrolamento conhecido como enrolamento do tipo de disco me responde enrolamentos de discos separados são conectados em série por meio de cruzamentos internos e externos e os enrolamentos
de baixa tensão são conectados em uma configuração Delta a e os enrolamentos de alta tensão são conectados em uma configuração estrela E assim a tensão da linha aumenta ainda mais para rotear três vezes no lado da alta tensão isso também significa que de um transformador trifásico podemos extrair 4 fios de saída fios de alimentação trifásicos e um neutro as buchas isoladas de alta tensão são necessárias para liberar a energia elétrica é o núcleo do transformador é feito de finas lâminas ões de Aço isoladas E essas laminações de Aço são empilhadas juntas como mostrado para formar
membros trifásicos o objetivo das laminações finas é reduzir a perda de energia devido a qualquer informação de corrente e os enrolamentos de baixa atenção geralmente ficam próximos ao núcleo 1 em vários tipos de perda de energia acontecem durante a transferência de energia da bobina primária para secundária todas essas perdas de energia são dissipadas como calor e portanto normalmente o transformador é imerso em um óleo de refrigeração para dissipar o calor e o óleo dissipa o calor por convecção natural e o óleo no tanque se expandir a conforme absorve o calor é um tanque conservador ajuda
acomodar essa mudança de volume só para saber mais sobre os diferentes tipos de núcleos enrolamentos dos transformadores confira nossos outros vídeos obrigado
