oi para ela trocar o exame o frango aqui galera esse vídeo de hoje a gente vai conversar sobre placas-mãe cara é isso aí para quem não entende muito sobre placas mães ou às vezes tem dúvidas sobre a construção de uma vaca ou algo do tipo hoje nesse vídeo a gente vai conversar vai trocar uma ideia sobre placas mães olhando a construção delas analisando alguns componentes algumas partes das placas-mãe a gente vai fazer algumas comparações entre os chipsets e o que que a gente pode levar em consideração em determinados casos talvez na utilização do pc ótimo
idade que a gente vai fazer e outras coisas mais e outros vídeos passados do canal talvez eu já tenho até comentado e falo isso é alguns momentos onde a gente vê alguma outra placa-mãe só que nunca foi um vídeo específico falando sobre as placas-mãe que o que que as coisinhas que tem uma placa-mãe fase e quais são as funções de cada uma dessas coisas de qualquer maneira eu acho que esse vídeo aqui vai ser bastante para a gente conseguir ver de um outro jeito não vai ser mais ver a placa mãe como a é placa-mãe
cara a gente vai ter um outro ponto de vista agora depois desse vídeo aqui a nossa espero que sim eu espero muito que vocês gostem bom e vocês aqui consiga passar alguma coisa a mais beleza então se curtir já sabe deixou like se inscreve no canal se junta com verdade não embalagem é isso aí vamos lá eu peguei duas placas-mãe aqui de idades bem diferente está aqui a gente tem uma plataforma lga775 e aqui a gente tem uma plataforma am4 e aqui do jeito que eu já falei isso aqui plataforma 775 e aí me quatro
já se diz o que o que eu quero dizer com isso aqui que o soquete de fixação do processador é lga775 e aqui o soquete de fixação com processador é o m4 é o nome a referência do modelo o estilo de soquete esses lotes no qual a gente encaixa o processador a gente vai ter ele números de placas-mãe de y modelos de soquetes e cada um desses objetos aí vai receber vai ser compatível com uma linha um vários processadores para encaixar que isso aqui é uma coisa bem fácil mas realmente tem gente que exerce com
tu já pediu aqui no canal às vezes a que tem uma placa mãe ele já 1155 e queria saber se podia botar umas 5 de 9ª geração 9400 f são coisas que não tem nada a ver uma coisa com a outra então acho importante na verdade você até para galera mais iniciante essa ideia que a gente vai trocar aqui então falando da linha da intel a gente tem aqui o lga775 que é esse modelo de soquete aqui aí nós vamos ter o soquete aleja 1156 1155 1156 essas referências são específicas dizendo ao número de pinos
que a gente tem aqui dentro a gente tem vários primos essa nomenclatura 15151 é na verdade também o número de pinos que a gente tem aqui para conexão com o processador então quando a gente tiver pesquisando as características de uma placa mãe e ela dizer que suporta processador i3 i5 i7 um pente um sérum etc beleza ela suporta esses processadores aí mas os processadores e 5 e 13 7 compatíveis com o soquete em questão a gente tem várias versões de 1357 que foram lançadas ao longo dos anos assim como também várias placas mãe e umas
e vamos dos anos para ir em com cada versão assim como também lado da md a gente vai ter o sócrates a m1 m2 m3 m3 mais vai vir quatro fm2 e vários outros né então eu também tem vários outros não eu falei o basicamente só que antes de linha menstrin as linhas para desktop e computadores convencionais e usuário normal aí em casa onde achar de novo processador aqui choramos a verdade se aguentar um filho é só se carga de medo de botar um vencedor quem tá no começo de importar um pino duas coisas que
a gente vai ter bem diferente aqui de nessas idades aqui tá isso aqui é uma plataforma atual um processador e sendo vendidos hoje essa m4q dmd e isso aqui já é descontinuado já é uma coisa ok lá tem esse processador de 2008 fabricado que era para essas placas mãe aqui então né já passa seu tempo não faz tempo que a gente vai vendo duas coisas aqui talvez o primeiro olho não seja tão tão diferente tá a gente tem aqui o processador o soquete que a gente já viu e aqui embaixo tem outra coisa que geralmente
é bem da casa também na é isso aqui é o chipset hoje em dia a gente fala mais de chipset antigamente era mais utilizado o termo ponte sul que é esse chips o lado aqui ele é um microprocessador que faz funções e controla o que ele controla a portas usb da placa-mãe controla as conexões sata controla o áudio onboard da placa mãe controla também a conexão de rede da placa-mãe controla também algumas conexões pci express x1 no caso aqui da sua plataforma mais atual e enquanto que a chamada a ponte norte que é esse outro
tipo seat aqui de cima que já a gente pode ver que nossa plataforma mais atual é ausente esses tipos ético existiam nas placas-mães mais antigas ele é chamado ponte norte e ele geralmente é responsável por controlar o barramento pci express das placas de vídeo que é o nosso pci express x16 hoje em dia essas configurações mais atuais barramento x16 ele é controlada pela sua ponte norte mas na verdade essa ponte norte ela já tá incluída dentro dos processadores hoje em dia nessa gerações aqui também e a memória que faz a comunicação aqui trabalho com as
memórias ram também tava nessa ponte norte só que também hoje a gente tem tudo isso integrado junto dentro do nosso processador então ficou essa comunicação direta entre ponte sul o chipset que geralmente também da nomenclatura da placa-mãe é um chipset direto com o processador e antes a gente tinha o que é as plataformas mais antigas a ponte sul comunicando com ponte norte e aí pa no processador show esse tipo de site aqui galera é o como eu falei da nomenclatura da placa-mãe por exemplo que a gente tem uma placa mãe da marca m assim esse

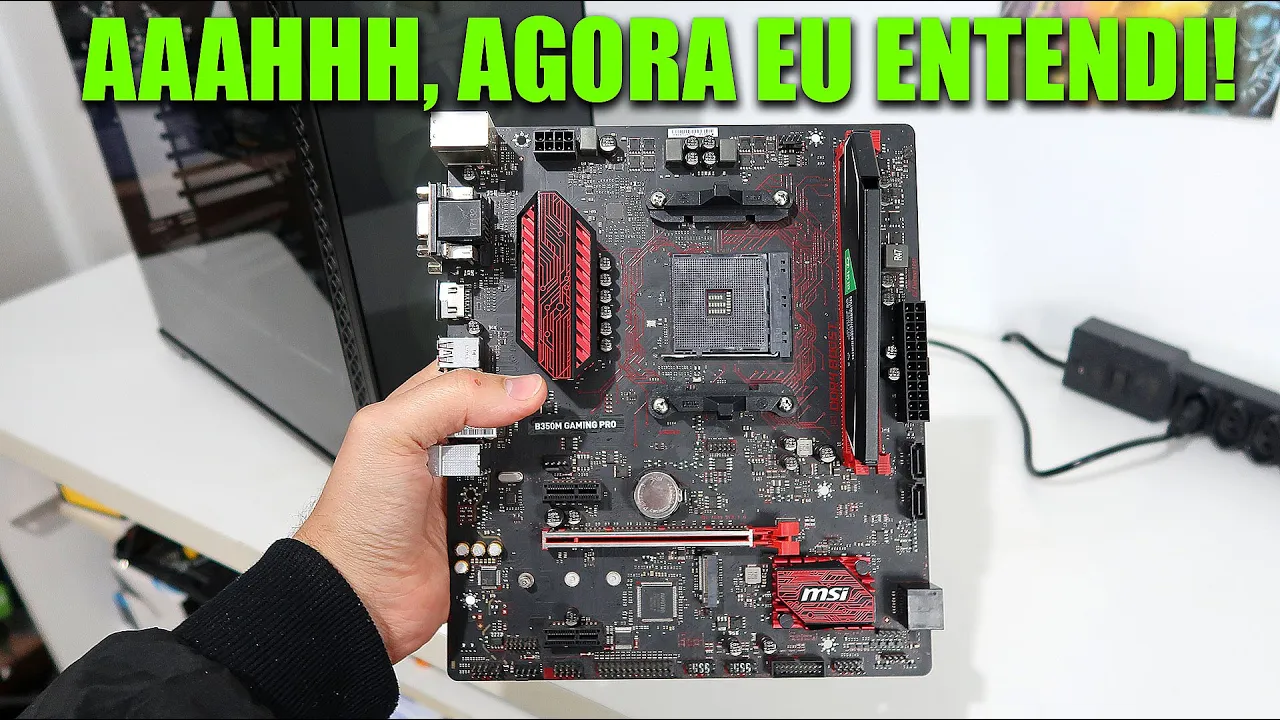

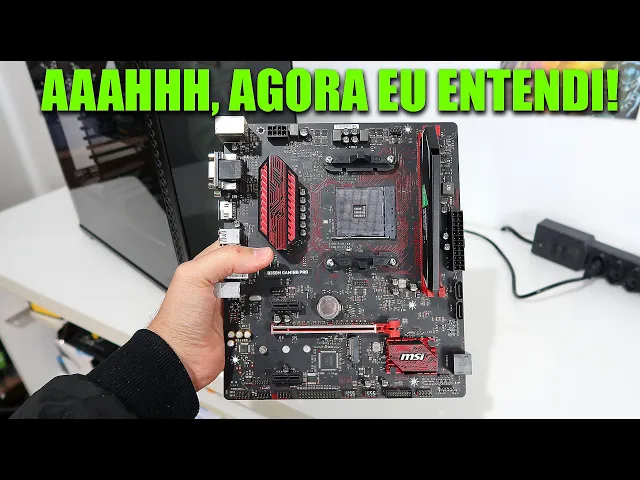

modelo de placa é chamado de b350m gaming pro é o modelo dessa placa mãe aqui tá essa construção que essa placa mãe o nome dela esse b350 ele é a referência desse chip aqui que tá aqui embaixo esse tipo certo ele é um chip b350 que amd mesmo fabricante dos processadores sobre isso aqui é um microprocessador que trabalha em conjunto com o outro processador central do sistema que a gente tem que quer o cpu-z e no site da amd a gente vai ver toda uma listagem de chipsets de chipsets da plataforma do soquete am4 da
md justamente essa plataforma que a gente tem aqui então a gente vai descer aqui embaixo no site e vai ver que para essas placas mães que contém esse socket am4 existem vários microprocessadores que trabalham em conjunto com soquete e dentre eles a gente tem os mais atuais x570 b550 x470 b450 x310bt 350r que é o que a gente está vendo e o a320i a 300 então tudo isso aqui são referências no nem criaturas de chips que são inseridos na placa-mãe e fazem controle de algumas tarefas da placa-mãe e auxiliam processador como a gente acabou de
falar antes a conexão sata os usb e entrada de áudio a placa de áudio onboard o a rede onboard alguns pci express e etc legal aqui que bom que que tem 500 coisa aí cara porque tem tanto tipo certo aqui que muda uma coisa da outra por que que tem isso aí e ai que tá esse chips aí eles vão desde uma versão mais básica até uma versão mais avançada e com isso a gente consegue ter algumas características e algumas funções a mais à medida que o chip se ativa indo mais para high-end para uma
referência mais alta a gente pode ver aqui embaixo nas especificações tá isso tudo tem a mesma coisa que a intel também a gente dá só vendo como fazer para agora essa parte da evidência olha aí a gente vai ver no site que tem um segmentos que é para atender cada um desses chipsets aqui o x570 470 ou e 370 são para entusiastas a galera locona réri lá que ela dá pra ver o detergente líquido plástico diaz parra prum né é isso então convencional é das linhas b550 b450e b350 a placa mãe que uso no meu
pc no meu computador que é b350 convencional eu não preciso mais que isso eu não me considero um entusiasta não sou mesmo então tá show não pensei que era beleza legal curto tô e nem maravilhoso sabe tudo legal né a gente tem também a linha essencial e tem o essencial que é o a320 tem um básico de configurações e com isso a gente vê as diferenças de características por exemplo processador ryzen que a linha de processador compatível com esse uma plataforma com esse look at rising com overclock habilitar ou seja a gente pode brincar de
aumentar a velocidade do processador nessas versões ak570 até ab350 tá ali ó certinho marcado já na linha essencial nas placas mães que tiveram chipset a320 aqui não vai rolar não sei como fazer overclock é um recurso a menos que eu tenho e com isso também consequentemente vai ser uma placa-mãe com uma construção mais simples talvez esses detalhes aqui um pouco mais trabalhados com design vai ser excluído vai ser uma coisa muito mais simples isso aqui ó que é o dissipador para ajudar na refrigeração não existe um por exemplo pode ser uma placa mais simples desse
tipo aqui de modo mais genérico não vai ter um design assim então cheio de fru-fru de decor o natal vai ser uma coisa bem mais mais discreta e etc já questão de fazer overclock e aumentar a velocidade de memória ram a gente tem esse recurso disponível em todas as versões de chipsets e aí vamos tendo outras características slots de gráficos duplo x8 se refere as linhas pci express de eu ter mais um conector pci-express aqui na sua placa-mãe então alguns tipos as conseguem fornecer isso aqui aí ele como eu disse que ele faz o controle
do pci x1 aqui também alguns chipsets permitem eu a gente tem na placa-mãe um outro pci-e x16 assim com tamanhos 16 mas na verdade ele trabalha x hoje e com isso eu posso colocar mais uma placa de vídeo não foca mãe etc então a gente vê que algumas placas-mãe que suportam e outras não né o chipset não tem esse recurso e assim por diante vai eu acho que deu para entender muito bem né é um bom princípio isso aqui que a gente conseguiu um com br o que que seria isso aí galera o tal do
v r r r r o r m é uma parte do circuito aqui na construção da placa-mãe e ele é responsável por alimentar o soquete aqui alimentar o processador da placa mãe e se vrm aqui é esta região aqui ó próxima ao corretor que vem lá da fonte de alimentação esse conector 12 volts aqui algumas placas-mãe tem esse conector de 4 pinos aqui tem o nome de atx 12volts e as placas mais recentes geralmente está vendo tudo assim já é o conector de 8 pinos que ele consegue fornecer mais potência para o processador e isso
para overclock processadores que consomem mais é é necessário dentro do caso tá mas a maioria das placas atuais estão vindo com isso aqui esse conectores de 8 pinos aqui que ele passou a seu chamado e ps de 12 volts deixa eu tirar fora se esse dissipador aqui vou lá raiz sim ó essa aqui fora o dissipador aqui tá então olha só a gente tem um conector o alimentação esse conector ele entra 12 volts de extensão e essa energia elétrica que entra aqui ela passa pelo vrm que é o circuito com esses componentes aqui aqui na
lateral e aqui em cima também tá às vezes pode ser só em forma toda aqui na lateral às vezes ele é nessa construção aqui em formato de l tem um pouco aqui e um pouco aqui a gente tem os capacitores uma trilha de capacitores bobinas e transistores mosfet que são esses retângulos pretos aqui lá em cima a gente tem mesma coisa conjunto de capacitores bobinas e transistores mosfet que são esses retângulo preto ao e maluco então assim o vrm ele regula a tensão geral mentação e regula na verdade a energia elétrica que passa e entra
no processador que alimenta o processador aqui na placa-mãe a gente tem uma entrada de 12 volts e o processador ele trabalha a 0.8 vou usar um voo de 1.2 em caso de overclock vai pode-se chegar lá 1.45 isso em casos de desfazer um overclock em casa o cooler itau para 500 e as te faz overclock vai bater recorde certa quatro atenções maiores ainda então uvrm é justamente esse conjunto aqui de componentes que estão aqui e aqui e que faz essa regulagem essa filtragem de de energia que passa e alimenta o processador e geralmente nas placas-mãe
que tem aqueles chipsets de linha mais alta x570 470 eles também possuem na maioria das vezes um circuito dvrm muito mais bem construídos e isso é com mais fases de alimentação e quando eu quero dizer mais fácil de alimentação realmente a numeração de componentes aqui é muito maior tá vendo que eles têm um conjunto aqui de três bobinas que esse retângulo aqui maior cinza uma placa de linha high-end ela vai ter muito mais isso aqui presente vamos pegar uma foto aí para ver olha por exemplo essa placa mãe aqui ó com chipset x570 olha a
cambada de bobina capacitor tem ali ó 1 2 3 4 5 6 7 8 9 10 11 12 13 14 a sharia 14 cara caraca tô vendo toda a construção da placa agora olha essa aqui né essa aqui isso tem um dois três quatro cinco e lá tem 14 aqui tá pior mesmo bateu o próprio chipset aqui ó como ele tem mais funções é um é um microprocessador que acaba esquentando mais por ter mais funções ele trabalha mais ele até necessita um fã para refrigerar ele enquanto que aqui só uma dissipação passiva que é só
o ferrinho aqui uma alumínio em cima já serve para refrigerar aqui não a gente precisa de uma refrigeração ativa como fã realmente trabalhando e gerando um fluxo de ar além do próprio dissipador se é muito maior ocupar um grande espaçamento em cima da placa-mãe ficar voltando a falar do vrm lá a gente tem uma grande quantidade de componentes isso vai fazer com que esse vrm e se não aquele lá aquele vrm lá ele entrega uma atenção mais limpa com menos variação e mais estabilidade pelo processador e para o cara que vai querer fazer um overclock
que aquela brincadeira de aumentar a frequência aumentar velocidade e fique mais vou dizer mais fácil na verdade fica mais fácil assim que ela consegue entregar uma energia mais limpa de qualidade pro processador então eu voltar aqui nessa placa eu tinha comentado a palavra fases fases de alimentación essas fases a gente pode ver que é um agrupamento dos componentes tá por exemplo aqui ó a gente tem três fases como assim sem a gente tem uma bobina junto com ela a gente tem um conjunto de 4 transistores mosfet e o capacitor aqui no fundo agora que a
gente tenha uma sequência isso aqui se repete obina quatro nossos um capacitor aqui no forno outra bobina 4 mosfets o capacitor essa atenção entra fácil para o capacitor que faz uma filtragem passa os mosfets que fazem o chaveamento embaixo atenção lá para um ponto tantos volts passa pela bobina que faz uma filtragem e dali por diante vai para o soquete e aqui em cima a gente tem a mesma coisa a gente tem uma bobina conjunto de quatro mosfets a investir casos têm aqui um conjunto de dois capacitores menores ele aqui se repete dois capacitores menores
bobina 4 meus pés e aqui em cima gente tem mais duas fases de alimentação ponto maior número de fases que a gente vai ter na placa-mãe e menos isso aqui se estressa porque eu trabalho ele é compartilhado e o número maior de pessoas é a mesma coisa a gente pegar um miguel para levantar uma pedra pesada para levar a pedra do ponto até o b e pegar cinco miguel para levantar mesmo pega pesado e levar no ponto até o esses cinco miguéis aí vamos fazer muito menos força aqui o miguel só tô entendendo ainda assim
o perigo nas calças aí é perigoso né gostei ali nas bases que sobrou rm tá legal de princípio até para quem não conhece muito mais iniciante acho que já é um bom caminho para entender mais o conselho sobre isso aqui uma vez que eu tô gravando aqui galera eu já estou notando que eu vou ter que fazer algum vídeo parte 2 talvez para a gente ir fala comentando através de alguns parentes das coisas aí também porque o vídeo só isso aqui realmente é pouca coisa cara deixa nos comentários e o quê que vocês acham tá
dividir parte dois a gente pode ir entrando nos parentes de algumas questões também e fazendo alguns testes práticos também para o que vai ser muito legal na verdade eu acho vamos também cara que passou na minha cabeça e mais as últimas lives do canal na galera fez algumas perguntas e sempre se refrescava placa-mãe falando mais é realmente do chipset em si que eu quero dizer com isso por exemplo assim embora que as placas-mãe recebam realmente o nome ali é o chipset mas a galera acabava pedindo assim aula placa mãe b350 não sei ler só generalizar
qualquer b350 né como chipset b350 em seguida ela vai gastar com processador tal deve lembrar e com essa pergunta eu acabei dando um estalo aqui dentro da cabeça que não é interessante a gente pegar a generalizar a placa mãe só pelo chipset que ela tem como eu acho que tem um saco hábito por exemplo a gente fala a placa mãe com chipset a320 que não tem a tecnologia não tem o suporte é para fazer overclock no processador por exemplo então eu até mesmo eu falei agora no vídeo que geralmente é uma placa com uma construção
um pouco mais simples não tem uma construção com todos os detalhes um designer tem trabalhado e por consequência também uma placa aqui em questão de limites e a alimentação para processador é mais fácil só que realmente é muito bom a gente de fato sempre comparar a construção geral da placa mãe e não se apegar somente ao chipset que está inserido na placa o exemplo eu posso pensar assim ó para mim usar um processador ryzen 7 aí vai ser muito melhor é usar uma placa mãe b450 e vez de uma a320 só pensando na questão do
chipset que o b450m permite fazer overclock e etc e tal e o a320 não mas será que o modelo da placa mãe a construção mesmo o vrm e etc dessa b450 vai ser muito melhor que essa placa-mãe a320 é isso que é mais interessante a gente pegar em analisar e olhar eu tenho um exemplo aqui eu vou utilizar algumas placas da asus para comparativo olhando visualmente aqui a construção das duas placas a gente tá vendo aqui neste momento uma a320 a gente vê o conector dela aqui de alimentação é um de quatro tenho só não
tenho de 8 ela aqui tem quatro fases de alimentação temos aqui a gente tem 4 bobinas aqui e mais duas ali em cima agora a placa b450 com chipset que permite já fazer overloque nesse ringseth hipotético que a gente iria utilizar aqui tem uma banda asas também uma prime b450 e a gente vai ver que já para a entrada de alimentação ao tem um conector fps 8 pinos que permite a entrada de mais corrente maior potência do processador mas o número de fases ainda continua o mesmo tá vendo tem 4 bobinas e mais duas lá
em cima vocês fazem ao total não são todas essas fases aqui que são específicas para alimentar o processador em si me referindo à questão de cpu dos cortes e trade está nesse caso aqui por exemplo a gente tem geralmente uma fase destinada para alimentar o controlador de memória que hoje é incluído dentro do processador com a gente o antes e uma outra fase aqui de cima que a para alimentar questão do vídeo integrado do processador no caso de botar um raio em 5 2400g que tem aquelas vegas integrada sou um átomo ou qualquer processador que
tem um vídeo integrado estilo intel hd grafics falando da intel hd grafics olá pessoal mais conhecem então uma casinha dessa alimenta só essa parte desse do vídeo num processador tá a gente qualquer mulher a gente vê aqui mesmo o chipset tendo maior tecnologia a placa mãe a construção da placa-mãe no falsidade está inserido não é tão mais grandiosa do que aquela outra mais simples com chipset mas sim a gente tem o mesmo número de fases embora se a gente for analisar também a gente vai ver que as fases aquelas tem um mostrar tinha mais o
transistor mosfet a mais ao voltar aqui no a320 tam vendo aqui ó a bobina dois moços e o capacitor aquele que tem a bobina três mosfets capacitor então tem os arquivos na né toda aquela mudança também né agora outras é também da asus aqui o outro modelo agora é uma prime b350 plus é um chip set na linha aqui até inferior ó uma b350 ela tá abaixo da b450 vamos comparar então a construção dela só a placa já de um outro fator de forma é uma placa muito mais comprida aqui na traseira o sbc tal
ela tem mais e ela tem mais conexões pci express x16 muito mais muito mais não é só uma doença tá mas os conectores em geral tem bastante ou mais né olhando para o vrm a gente vai ver que a quantidade de fases é também a mesma são quatro fases e duas fases lá em cima só que aqui com a saber 350 que é um chip certo inferior a gente ainda tem a presença de que de dissipadores para não esquentar tanto os transistores mosfets isso aí é muito bom qualquer eletrônico mais frio trabalhando mais frio de
trabalhar melhor ele tem maior estabilidade deixa tudo trabalho mais redondo então é uma coisa que está presente uma placa-mãe que contém o tipo certinho inferior mas ela tem algo a mais do que uma placa mãe com chipset superior como a gente pode ver aqui ó até a serigrafia na placa mesma coisa né mais claro também que eu não tenho outras placas com chipset b450 que a gente está falando aqui que vão ter uma construção melhor também né eu tô falando do modelo específico que a gente deve comparar e não generalizar só falando do chip da
tim se eu acho que esse vídeo de hoje vai ficar meio longo e vai ficar legal até então tô feliz com que a gente conversou que hoje estão com isso galera vou finalizando o vídeo de hoje por aqui se eu te ajudo eu te passei uma ideia diferente a gente não conhecia cara vou pedir se inscreve no canal graça força se junta a cunhagem da informática galera comenta e também o que vocês acham da ideia que eu falei aqui na onde uma parte 2 abrindo parentes e falando outras coisas a mais porque sempre tem coisa
para falar isso aqui também já me floresceu na cabeça durante esse bate-papo aqui da gente diz fazer uma série então a gente vai começar por lá com a mãe vamos ver aí parte 1 parte 2 parte 3 até onde for depois a gente passa para memórias placas de vídeo babla babla e etc fechou então é isso aí muito obrigado pela presença mais uma vez grande abraço até o próximo vídeo que valeu o e aí
