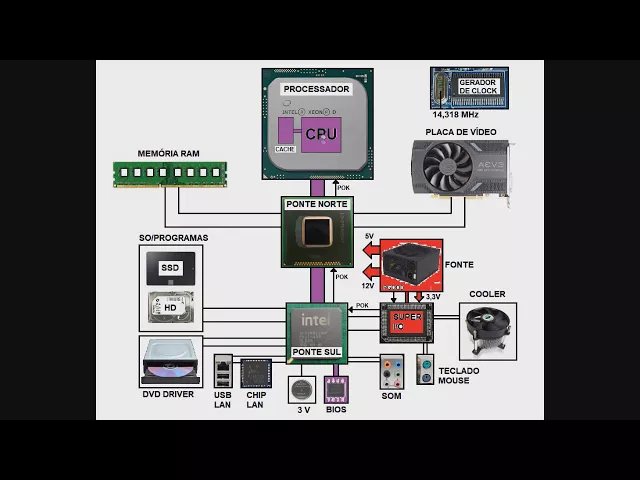

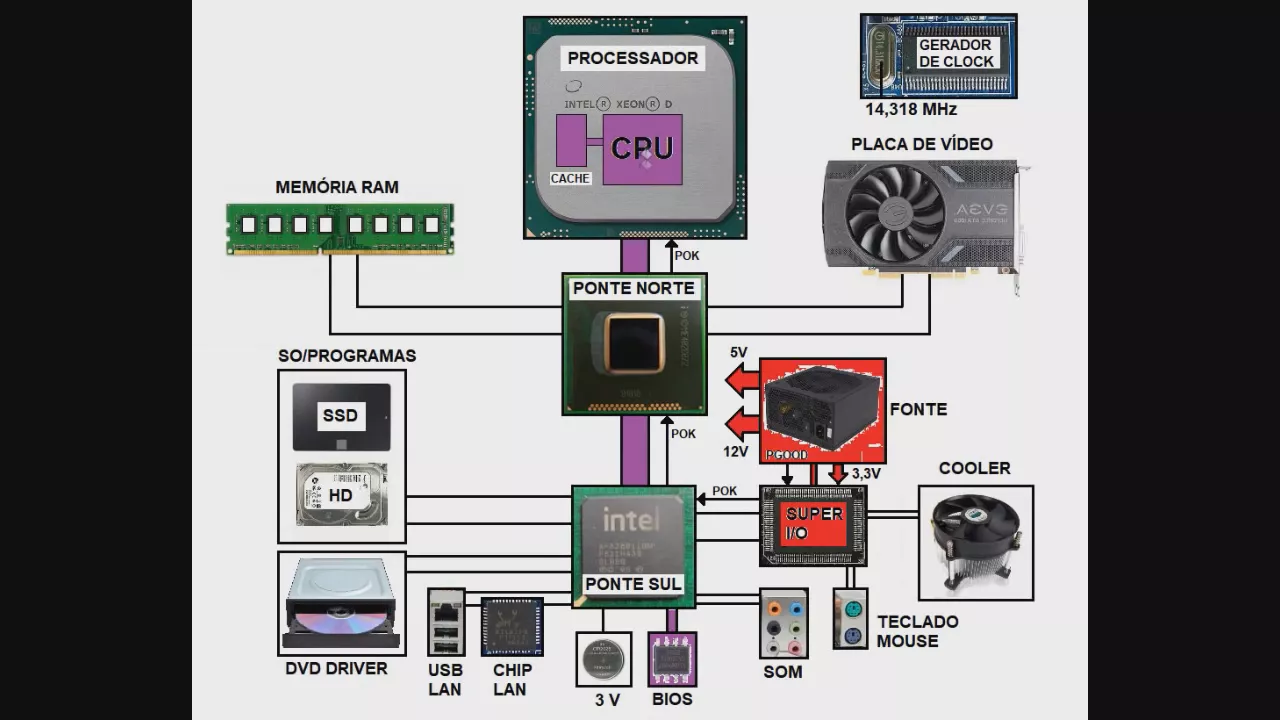

olá pessoal sejam todos muito bem vindos ao canal da burgos eletrônica aqui quem está falando com vocês é luiz carlos burgos no vídeo de hoje nós vamos aprender como funciona a placa mãe de um computador no vídeo passado usando esse mesmo esquema aqui eu mostrei pra vocês a estrutura de uma placa mãe e hoje nós vamos aprender como ela funciona na rua passada ou no vídeo passado eu expliquei pra vocês que a placa-mãe formada basicamente por cinco partes processador memória ram bills bons e os periféricos é claro que não inclui a fonte porque ela é
usada para alimentar a placa não está na placa banda só encaixado na placa portanto ela não faz parte da placa então a placa mesmo tem cinco partes então aqui o principal componente é o processador o processador tem um núcleo central chamado cpu que é onde é feito o processamento de dados essa cpu esse nome à unidade central de processamento saindo e central processo e únic muita gente chama cpu como aquelas torres que você monta o computador por exemplo você chamar aquela torre de cpu é o mesmo que você chamar o motor de um avião a
jato de turbina turbina na verdade é uma parte do motor a jato de um avião e cpu é uma parte fica dentro do processador é na torre ea torre ensino se chama cpus cp uma parte está lá dentro da torre na verdade dentro do processador então aqui é feito o processamento de dados e além da cpu que processos dados o processador tem uma memória cash dentro dessa memória cache uma memória extremamente rápida é bem mais rápida que a memória ram e ela vai armazenar os dados principais de programas sistema operacionais que a cpu vai processar
então aqueles dados fundamentais são armazenados aqui porque a memória cash embora seja muito rápida é pequena comparada à memória ram então os dados mais importantes ficam aqui e os menos importantes a cpu vai buscar na memória ram muito bem as pontes o que as pontes fazem as pontes na verdade fazem o gerenciamento a ligação entre o processador e o resto do computador ou do resto computador para o processador então os pontos fazem isso fazem uma transferência de dados do processador para o resto do computador ou do resto do computador para o processador então nós temos
aqui três pontes ponte norte quanto do sul e um super herói ou superior também uma ponte tal vamos fazer uma comparação entre elas a transferência de dados das pontes para cpu é feita através de barramentos que um conjunto de trilhas que transfere os dados de um ponto do circuito para o outro tá então a em termos de velocidade a ponte norte é comparada a um avião a jato então ela gerencia os dispositivos mais rápidos o computador que são processador ea memória eo vídeo a ponte sul é comparada a um carro em termos de velocidade então
ela gerencia dispositivos rápidos mas não tantos quanto o processador o vídeo ea memória quais são os dispositivos que aponto gerencia os dispositivos de armazenamento de sistema operacional e programas tais como hd de um dos computadores mais antigos nos mais modernos o dispositivo ou dispositivo de estado sólido ssd que é onde fica o programa sistema operacional no outro claro computador pode ter os dois podem ter sdh de paterson hd para ter só cssd depende do computador mas são dispositivos de armazenamento que são gerenciados pela ponte sul o drive de dvd é gerenciado pela ponte sul as
entradas usb e internet são gerenciados pela ponte sua bios também e o som também então tudo que é dispositivo rápido porém não tanto quanto memória vídeo processador são gerenciados pela ponte sul o super-herói uma ponte também mas ele seria comparado a uma carroça ou seja é um dispositivo que gerencia também alguns dados porém é lento ele gerencia dispositivos lentos como por exemplo antigamente o teclado e mouse eram conectados um super herói ou quando usava esse conector tipo ps2 aqui ó era conectado no super herói ou porque por mais rápido que você manuseio um teclado por
mais rápido que você técnica ou movimentar o mouse ainda assim os dados são coletados então superar o da conta tranquilamente é claro que hoje em dia os teclados e mouses são conectados na porta usb nesse caso eles vão ser gerenciados pela pontos uol obviamente porque há pontos o que gerencia a usb superar o que ele faz também ele desligar a fonte ele recebe esta o computador através desses comandos power ok e ele gerencia a temperatura da placa através do cooler liga e controla a velocidade do cooler é é antigamente superou também a conectado na porta
serial aquelas antigas portas seriais que eram lentas e também nas portas paralelas de impressora as impressoras antigas usavam porta paralela que é ligado nos superar e oito operários gerenciava aquilo que é um dispositivo lento hoje em dia os as impressoras vão todos conectados à porta usb beleza pessoal então quanto às pontes é isso aí a ponte norte é mais rápida gerencia um cpu ao co processador cpu uma parte processador memória e vídeo há pontos ou gerenciar os dispositivos de armazenamento drives usb business on ea superar o gerencia teclado mouse antigamente o cooler o aquecimento da
placa reseta placa e faz funcionar a fonte de alimentar são muito bem aqui temos também um gerador de colóquio gerador de coque também é controlado pelo superior porque ele entra em funcionamento assim que superar ou entra em funcionamento tapa geral coloque para funcionar placa toda muito bem então vamos ver agora como é que isso funciona a fonte de alimentação têm que fornecer basicamente três tensões uma de 3,3 volts uma de 5 e 12 hamas é de -5 menos 12 não se usa mais as tensões sem placa muito velha a pessoa porque antigamente se usava a
atenção de -12 por aquela porta serial antiga nem tem mais então nem usa mais o do - 12 - cinco motos em dia se usa 3,3 12 5 volts da fonte também tem um conector zinho na fonte chamado power good tá beleza então enquanto o enquanto seu computador está desligado em alguns computadores a fonte tem uma chave liga desliga ele desliga master em outros não você tem que desligar a tomada para o computador está totalmente desligado então enquanto o seu computador está desligado não vai acontecer nada não vai sair nenhuma dessas tensões a placa fica
totalmente desligada quando você colocar seu computador na tomada e acionar a chave de ligar aqui ó vai aparecer essa tensão de 3,3 volts que vai alimentar o supermaiô e ele vai entrar na condição de stand by ou seja ele vai entrar na condição de espera pelo comando de ligar o restante dos circuitos ligar o restante da placa mãe por enquanto a fonte só vai ter essa atenção de 3,3 alimentando super maiô quando você aperta aquele botãozinho de ligar que fica no painel do seu computador aquele botãozinho está ligado nos superar e eu também ele vai
dar um comando para a fonte liga e fornecer as tensões e 5 e 12 volts alimentar a placa-mãe agora vão aparecer todas as tensões a fonte se as tensões estiverem normais ea fonte estiver normal vai aparecer um comando chamado power good que vai entrar no superior e por um outro filho dele vai sair um comando chamado power rock que vai indicar para o resto do computador com a fonte está boa e esse comando power ok vai receitar as pontes o processador vai deixar todo mundo inicializados vai respeitar todo mundo para que todo mundo possa inicializar
então percebam que só vai ter o power guti se a fonte tiver boa porque aí tem o power hockey que inicializa reseta todo mundo pra placa começará a funcionar beleza receitado todo mundo vai começar a funcionar a primeira coisa que a cpu vai fazer ela vai lá na bios e vai rodar o programa que tem lá na bios via ponto sul ponte do norte ou pintados a cortar memória cash então programinha que tem aqui na bios vai carregar na memória cash ea cpu vai processar vai rodar o programinha que está na bios o que tem
no programa da bios como o programinha da bill serve pra processador pode escanear tudo que tem na placa pra ver tudo funcionando se não tá faltando memória se a memória está boa se está ruim essa placa de vídeo tá boa se tem algum problema de conexão com hd teclado o driver ou seja vai fazer mais cães casamento total da placa o programa até aqui que é se tiver tudo legal tiver tudo bom tudo funcionando a placa vai iniciar alisar caso algum periférico não esteja funcionando a memória não esteja funcionando o vídeo que seja a placa
não vai iniciar o computador não vai iniciar então cpu primeiro de tudo ela tem que rodar o programa está na bios para a scania placas estiver tudo bem a placa iniciar lisa e aí você vai ver lá o fabricante da placa vai instalar memória a memória porque daí hd o que de tanto blá blá blá blá ok tudo bem terminou esta etapa de inicialização da placa vai para a segunda etapa se a placa tiver boa não tiver nada de errado aí vem a segunda etapa vão apagar esses dados aqui ó já foi essa etapa a
etapa de inicializar a placa a placa inicializou agora vamos carregar o sistema operacional o windows linux ou mac não importa funcionando mesmo jeito então pra isso nós vamos pegar aqui uma outra cor o sistema operacional vai ser representado por esse azul aqui ó então o que acontece o processador vai dar um comando para os dispositivos de armazenamento seja a nhd o ssd aqui vai o seguinte o hd mecânico ele é um disco duro por isso que se chama hardware é hard disk é um disco duro o disco rígido e neste disco os dados são gravados
magneticamente então ele tem que fazer a leitura dos dados que estão ali e dispositivo mecânico demora demora mais no ssd não nesse deus dados são gravados aqui eletronicamente através de memórias tá então o sistema operacional vai sair uma cópia dele ou do hd ou do ssd e vai começar a carregar aqui a memória ram também não vai carregar um pouco da memória ram é o sistema operacional carregando vai poupar cpu vai carregar a memória cash com as os principais ea cpu vai começar a rodar o sistema operacional que vai sair daqui vai carregar um pouco
na memória ram pouco na memória caixa cpu valendo o que está na creche o que está na ram vai rodando o sistema operacional quando termina de cheia memória ram com o sistema operacional o processador já inicializou o sistema operacional do computador já está pronto para ser usado porque já inicializou o sistema operacional muito bem agora vamos prosseguir sistema operacional já inicializados total vão tirar aqui por enquanto já inicializou tá é o sistema operacional está aqui olha fica na memória sempre que a cpu do computador o processador no caso precisar rodar alguma coisa do sistema operacional
que já tá aqui ó na verdade parte do sistema operacional já fica armazenado aqui na memória cash também à parte as partes principais ficam aqui o resto fica aqui tá agora vamos supor que você vai rodar um programa qualquer que está no hd onu ou não é se de uma obra em um arquivo o que seja eu vou pintar que de outra cortar você vai rodar um arquivo pintar esse arquivo de laranja o arquivo está aqui dentro ou a cpu do comando aqui para o driver de armazenamento ou por dvd driver depende de onde você
for pegar ele vai passar pelos barramentos pela ponte sul tally coisa cpu tal vai carregar aqui um pouco da memória ram o processo operacional está aqui agora vai carregar arquivos a província vai produzir imagens beleza está e vai aqui por ser processado então aqui ó aqui é para rodar um arquivo o programa olha o que acontece o driver de armazenamento entre pela ponte do norte vai carregar memória ram vai carregar memória cache a cpu vai processar o que está na memória casting na memória ram junto com o sistema operacional e aí o vídeo vai ser
exibido lá na tela do monitor pessoal então e assim por diante o que foi rodando aí como por exemplo se você for usar um dispositivo da porta usb apercebam que o arquivo fica aqui ó o arquivo que o programa que você abriu antes o arquivo fica uma parte dele fica gravado pra que está na hora de ter que abrir aquele programa arquivo de novo você não tem que esperar abrir já fica aqui uma parte dele já fica aqui vamos supor que você vai rodar alguma coisa pela usb vão pegar outra cura aqui ó agora você
vai rodar o sb ó ponto sul ponte norte carrega na memória que vídeo cash e ap vai rodar vai processar tá vendo aqui usb lá fica aqui na memória ram também na caixa um pouco na creche cpu roda mostra no vídeo tá pessoal enquanto isso vai rodando aqui o cooler estava rodando o cooler aqui porque o processador vai esquentar colega rodando superar ou monitorando a temperatura através dessa linha aqui ó o super através das barras menta que o processador vai informar ao superar ou sobre a temperatura e um super herói vai controlar o cooler mais
rápido mais vagar pela temperatura do processador e da própria placa em si está o do programa que está aqui vão pintar de novo de branco cabul os dados beleza fica aqui na memória ram tela menor e fica na creche também fica aqui ó aqui o sistema operacional aqui o primeiro o programa que você rodou que o arquivo que rodou então percebeu que a menina estava rodando coisas ela vai ficar na memória ram para que para que o processador possa pegar aqui é mais rápido é muito mais rápido processador pegar aqui do que pegar no dispositivo
de armazenamento o hds uma bosta lento porque é mecânico cio a cpu tivesse que rodar o programa direto do hd nossa senhora se demorar uma eternidade para abrir o programa o ssd mais rápido porque eletrônico porém o sbt ea limitação aqui das das pontes neto tenha principalmente na ponte sua então é mais fácil dado vim pra cá que memória ram mais rápido porque a ponte note é muito mais rápido que a ponte sul ea memória cache então nem se fala tá pessoal então basicamente é assim que funciona o computador a placa mãe tá tudo que
for rodando vai ficando aqui quando você desliga o computador aí os dados da memória ram se apagam apaga tudo desliga vou superar o desliga o comando da fonte a fonte desliga acaba às tensões desligo kohler e ela só fica em stand by até que você desligue a chave e desliga tudo tá eu vou explicar de novo ligou de novo pegou de novo na tomada vem atenção 3,3 outros aqui pega vermelho vem atenção 3,3 volts apertou o botão comando power superar eu saiba a fonte ligada à fonte liga as tensões reseta todo mundo a cpu vai
rodar o programa da bios da bios o programa vai carregar a memória cash na cpu beleza se estiver tudo ok se tiver tudo certinho inicializar a placa vai aparecer o vídeo aqui tá aí você vai ver lá o modelo da placa blá blá blá blá blá blá e iniciou inicializou a placa beleza agora o programa da visita é muito pequeno tá pessoal agora ele se o sistema operacional é o segundo passo primeiro iniciará a placa depois e operacional ser operacional a gente vai pintar de azul sai os dados da ac pela ponte sul à ponte
norte carrega que as memórias carrego cash cpu roda roda o sistema operacional inicializa mostra o vídeo na tela inicial usando o sistema operacional inicializou beleza fica guardado ali fica na memória ram com o computador ligado uma parte fica na creche eu não vou colocar aqui para não ficar muita coisa uma em cima da outra você vai rodar o programa sei lá o por pelo driver por aqui por aqui não importa os dados por exemplo por aqui ó chegou aqui da usb passo da ponta sul para norte carrega memória ram carrega qashqai a cpu cpu roda
mostra um monitor pela placa de vídeo tá pessoal assim funciona a desligou apaga tudo apagar todos os dados limpa tudo desligou o computador limpa tudo a limpo apagou aqui desligou desligou as tensões a fonte desligou o comando aqui fica só 3,3 da sectec você desligue a chave geral agora tem uma outra observação tem uma bateria de três votos aqui porque eu falei pra você seu programinha na bios que serve para o processador fazer uma varredura dos dois dispositivos que tem na placa e também algumas configurações quando é feita a configuração da bios que é configurada
para aquele hardware possa funcionar direitinho e que é com com aquele processador com aquelas pontos para tudo funcionar legal as configurações são feitas a deus as configurações que armazenava pontos uma parte dela só quando você desliga a memória que tem na ponta sul a pagar também para que ela não apague minha bateria de 3 volts não bateria 3 volts mantém uma parte da ponte funcionando que a parte que tem guardada os dados e configurações da placa-mãe beleza pessoal então é assim que funciona a placa-mãe dos computadores nesta seqüência tá vai todo mundo passei pela cpu
processo manda pro vídeo para você poder ver e manda pra outros periféricos como impressora para imprimir mandar porta usb e por aí vai beleza pessoal então se você gostou do vídeo dá um like se você não gostou pode dar uns lá que seja no caso dos comentários vejo vocês aqui no próximo vídeo inscreva-se no canal por enquanto meu muito obrigado e até a próxima
