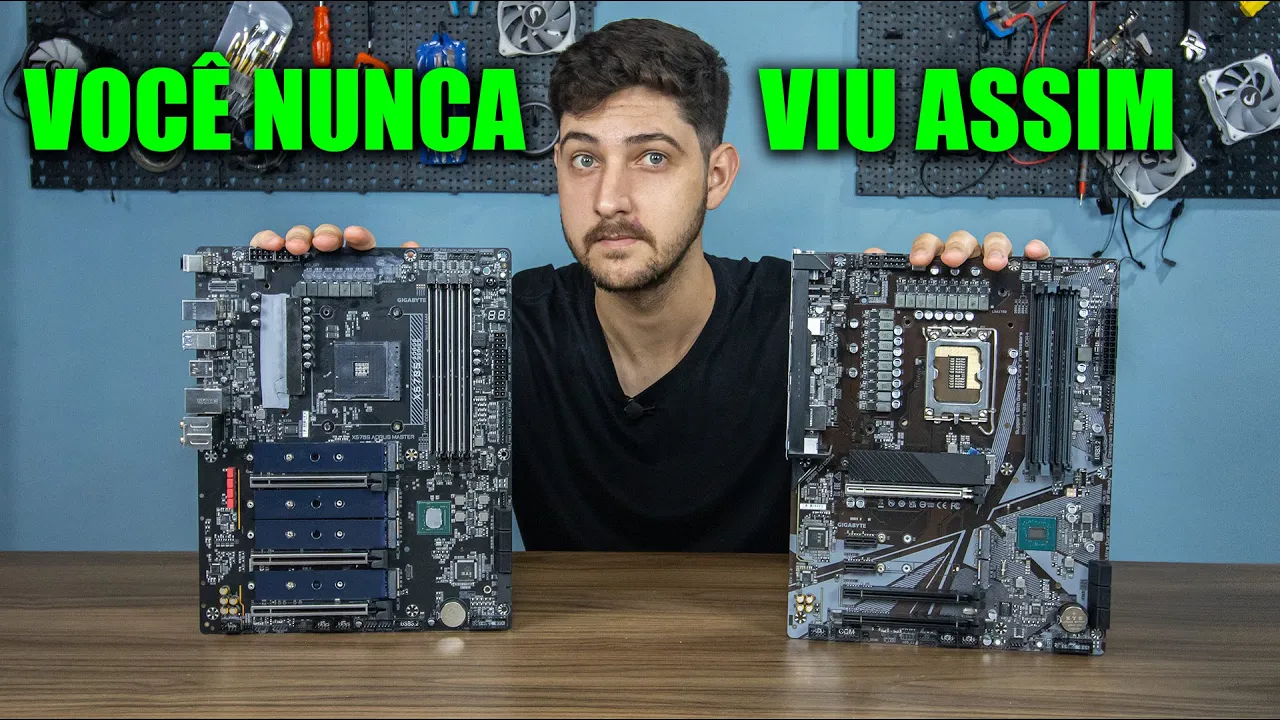

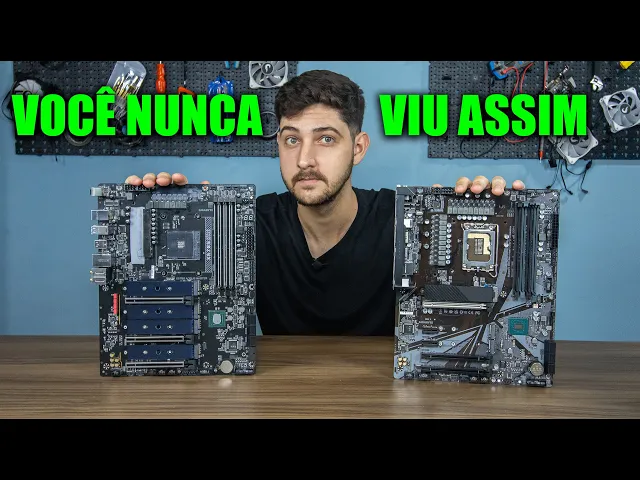

Fala galera tranquilo beleza amigão falando aqui galera nesse vídeo de hoje a gente tem um início da nossa série que vai até Fevereiro a série PC Anatomy a gente vai fazer o quê Vamos estudar anatomia do PC no geral a gente vai falar de placa mãe nesse Episódio de hoje memória RAM processador GPU coolers aircooler water cooler fonte de alimentação SSD hdd que é o HD gabinete tem coisa para falar de gabinete Hein tudo isso a gente vai conversar vamos tentar ver algumas coisas mais a fundo sobre cada um desses componentes entender como é que tudo funciona se gostar já sabe deixa o like se inscreve no canal se junta aqui na nossa turma do informática e é isso não vamos lá então galera vamos lá tem três facas manhas aqui e eu já tirei tudo que tinha em cima da placa mãe já tá sem roupa aqui dissipador de BRM tá tudo fora tirei tudo fora pra gente conseguir olhar melhor tem uma pequenininha aqui também que a gente vai fazer umas Malandragem com ela aqui mas antes de começar mesmo tem que avisar vocês é muito importante no início de Fevereiro na segunda semana de Fevereiro vai abrir a primeira turma do método BMW 3. 0 de 2023 para aproveitar a oportunidade não perder essa primeira turma aí ó clica aqui no link da descrição cadastre o teu e-mail aí para te ter mais informações fechou além também de poder garantir o recebimento dos outros Episódios até o fim dessa série que vai terminar lá em fevereiro quer aprender mais de hardware em geral informática e manutenção diagnóstico de PC montagem de computador introdução eletrônica multada hardware análise de placa instalação configuração de redes e instalação e configuração de CFTV tudo isso já tem uma smw 3. 0 e nesse ano vai lançar a versão 4.
0 também onde a gente vai ter mais conteúdo avançado de GPU para fazer análise e reparo de GPU e PCs Apple os detalhes em geral vou falar quando lançar versão 4. 0 só tô falando que tô comprando agora na versão 3. 0 que vai ter um ano de acesso e já vai receber atualização automaticamente também Fechou então clica no link cadastro no teu e-mail Aproveita e agora vem aqui bicho muito bem galera placa mãe de PC hein a gente tem um editado que fala que o processador é o cérebro do PC né Será que é isso mesmo pois é agora eu diria que a placa mãe também é bem inteligente tá também faz parte o cérebro bem importante até porque o processador que a gente encaixa aqui ou ryze ou i79 o Pentium Seja lá o que que for que a gente for encaixar aqui na placa mãe o processador faz os cálculos faz a parte pesada do PC mas ao mesmo tempo ele faz esse trabalho pesado só porque alguém tá falando para ele fazer isso e a parte da inteligência o que que manda isso vai estar lá no programa que tá colocando as instruções para dentro do processador e não esquecendo de uma coisa muito importante que a gente tem nas placas mãe e que trabalha auxiliando o processador principal da máquina é o próprio Chipset esse cara que já vem aqui incluso na placa mãe seja qual for a placa mãe que a gente for comprar Olha só galera essa aqui é uma placa mãe Gigabyte x570s com socket am4 para colocar processadores ryzen da AMD e aqui embaixo a gente tem um Chipset que é um micro processador e esse micro processador tem um link direto com esse processador aqui o nome desse barramento dessa comunicação desse Chipset com o ryze é Infinity febre Esse é o nome comercial que a MD coloca mas é uma ligação barramento entre Chipset e processador para eles conseguirem conversar entre um e outro já se a gente for pegar essa outra placa mãe aqui que tem um soquete LG a1700 para encaixar processadores da Intel a gente vai ter aqui também o Chipset na placa mãe vamos até tirar esse bicho aqui esse aqui na base do alicate na pressão só na pressão micro processador encaixado na placa mãe e conversa diretamente tem um barramento de comunicação com o processador principal já nesse caso da Intel esse barramento é chamado de dmi que é Direct mídia interface as crianças variantes de nomenclaturas nomes comerciais que os fabricantes colocam mas na placa mãe a gente já tem um processador incluído nela inclusive todo o Chipset que tem na placa mãe é que dá nomenclatura para ela essa placa Intel aqui é uma z690 o ddr4 isso é o nome da placa tá na caixa dela o chip Você acha que tem aqui é o Chipset Intel 1690 essa placa mãe que quer max 570s o Chipset que tem nela é um Chipset da AMD x 570 e esse Chipset que vai conversar com processador outro Chipset Chipset a320 micro processador da placa mãe que dá o nome nela olhando esse ponto de vista Inicial né Lembrando que a gente tem realmente uma um cérebro na placa mãe também vamos ver como é que é toda a comunicação de todas as coisas que a gente pode ter em uma placa mãe tá eu vou desenhar de cabeça para baixo então não pode exigir muito de de mim essa é a placa mãe quando a gente liga o computador e tá tudo encaixado primeira coisa que acontece é a gente apertar o botão Power pam liga o computador esse clipe do botão Power que vem aqui nos primeiros conectores da placa mãe que o cabine do botão Power entra aqui né nos pinos Power SW quando a gente clica no botão a gente fecha um corpo circuito esse curso de circuito entra diretamente nessa outra peça que também é um controlador tá vendo esse aí maior aqui ó Isso aí de circuito integrado esse cara aqui é o super aí eu ele fica geralmente sempre nessa parte de baixo essa placa maionese o super eu vai receber lá do botão Power O Clique para ligar o super erro vai fazer a placa mãe ligar vai dar o start na placa mãe nesse momento em que vai acontecer a placa mãe tem uma memória nela uma memória RAM uma memória só de leitura afirma o ar da placa mãe que a gente costuma falar de forma mais comum a BIOS da placa mãe aquele sistema que a gente usa para trocar a ordem de boot pode fazer overclock lá na Bios pode mudar a frequência da memória RAM aquela telinha que entra e que aparece Antes de abrir o Windows ou qualquer outro sistema operacional nesse caso aqui nessa placa mãe o chip de BIOS a sua memória RAM tá aqui ó esse chipzinho aqui que até a serigrafia da placa mãe tá falando BIOS esse arquivo aqui de BIOS é acessado E aí a gente começa até o post da placa mãe post é o teste inicial de funcionamento para testar se tem um processador instalado para ver se tem memória RAM instalada para ver se tem um vídeo instalado aqui e também um dispositivo de armazenamento está tudo dando sinal ok Beleza tem tudo aqui tá funcionando vamos procurar um armazenamento que tem o windows para poder iniciar esse Windows então junto com o superior a gente tem aquele chipzinho ali que a BIOS vamos falar de forma comum hoje em dia é UFI o nome da sabias mais nova escrevi certo Bateu Uma salva de palmas aqui pro profissional vai ter o post superior vai conversar com o Chipset junto nesse momento do post e o Chipset vai fazer a conversa lá com processador CPU vai solicitar arquivos para memória principal do sistema que são as memórias Ram e a memória RAM como recém ligou o PC e para quem não sabe toda vez que a gente desliga o PC o que que tem dentro da memória RAM apaga ela sem energia não consegue armazenar nada então como ligou agora o computador memória tá vazia ela vai ter que ir para um dispositivo de armazenamento procurar alguma coisa que é justamente o HD ou o SSD Então vou colocar aqui para fora vai lá buscar no SSD Tá certo tá certo esse aqui é uma simplificação de uma sequência de start para a gente entender como é que funciona esse fluxo isso é claro que a gente tem muitas outras coisas né galera Isso inclui teclado e mouse placa de rede placa de áudio uma placa de vídeo uma antena de wi-fi impressora conectada na placa mãe qualquer coisa então a gente vai ter mais alguns outros componentes que é o próprio painel traseiro que a gente tem todas as portas do USB porta de áudio HDMI da placa mãe que vai ficar aqui e para cada uma dessas coisinhas a gente tem um CI controlador também olha só atrás de cada uma das conexões a gente tem uma tripa de componentes aqui e vários seis aqui outro outro aqui embaixo tem mais não sei todos esses seis aqui são controladores de USB o codec de áudio o c e de rede ela placa de rede onde a gente conecta o cabo de rede atrás do PC e é justamente para cada um desses seis aqui que tem aqui que a gente instala os drivers no computador ah às vezes não tá funcionando o fone de ouvido headset no PC já pode ter pesquisado isso na internet e vão te falar que tem que instalar o drivers porque realmente a gente tem um dispositivo físico aqui na placa mãe e se ele não tiver o suporte de software ele não tiver os drivers que fazem a comunicação desse dispositivo com o Windows ele não vai funcionar direito pode até funcionar minha boca mas ele não funciona plenamente como deveria ser Então aquela história de instalar o Windows formatar o pc instalar os drivers depois é o driver para cada um desses dispositivos que a gente tem tem o driver de Chipset tem o driver de rede o driver de áudio tem drive lá serial também que a gente tem porta chata para ligar um SSD um HD na verdade tem mais um monte de coisa aqui né E todos esses seis aqui vão conversar diretamente com o Chipset a parte de áudio de rede USB tudo ligado ao Chipset da placa mãe doido né galera começar a olhar dessa forma falando de outras portas que a gente tem outras comunicações bom tem porta chata como eu já falei pra ligar SSD a gente vai ter o que é muito comum hoje agora as portas m2 os Slots m2 para conectar ssdsme e essa porta m2 ela usa comunicação PCI Express que é a mesma desses Slots aqui onde a gente encaixa a placa de vídeo do PC aí um ponto também tá galera esse primeiro slot de toda a placa mãe todo o primeiro slot p6 que é o tamanho desse aqui ele tem ligação direta ponto a ponto com o processador o restante dos preceitos eles são ligados também ao Chipset e do Chipset que vai lá e conversa com o processador o Chipset é um grande intermediário um grande intermediário e controlador também na verdade então a gente vai ter aqui mais p6 Express os Slots m2 tudo com ligação no Chipset a não ser esse primeiro PCX aqui que é exclusivo ligação ponto a ponto com processador tem realmente muita conexão lógica né e junto disso aí para tudo funcionar a gente tem a parte ainda de alimentação que dá energia ligar na tomada fazer Ligar para poder funcionar E aí que a gente vai ter as outras regiões como aqui no processador que é o chamado vrn que é o módulo de regulagem de tensão que é isso aqui ó onde a gente geralmente tem placas mães mais brutas tem esse dissipadorzão aqui em cima aqui embaixo dele tá cheio de DrMoss ou mosfets transistores é uma série de componentes eletrônicos que convertem a tensão de 12 volts que entram aqui nesses conectores da placa mãe isso vem lá da fonte de alimentação do computador entra 12 volts Aqui passa nesse vrm para regular a atenção e transformar essa atenção de 12 em 1,1 0,9 volts que é o que geralmente o processador usa para trabalhar e não só esse VR m a gente tem aqui a gente tem em outras regiões da placa mãe também a gente pode chamar de fase de alimentação também tá aqui vão ter outras fases de alimentação posso chamar de vrn também outros vrn aqui aqui na parte de baixo vai ter um VR m para controlar a atenção que vem pro chip certo a gente vai ter um vrn para controlar a atenção que vem pra memória RAM tudo isso para poder dar energia para tudo que tem na placa mãe alguns outros pontos né galera a gente tem placas mais topo de linha tem placas de estrada que vão ter uma construção mais simples e também uma opção de comunicações menores isso devido ao Chipset ser mais simples e ele tem um suporte para menos linha específicas tem um suporte para conexões Sata inferior tem um suporte para portas USB numa quantidade reduzida também o Chipset por si só já é o que mais define como que vai ser toda essa placa porque ele dá suporte para muitas coisas não adianta a gente faz uma construção de uma placa enorme dessa com várias conexões mas tem um Chipset inferior o próprio Chipset em cima vai ter o suporte para conseguir lidar e linkar com tantas comunicações mais portas USB mais isolados PC Express mais porta Sata na verdade tudo gira em torno do Chipset na hora de construir isso Voltando a falar do RM mais um pouquinho dessas fases de alimentação a gente pode ver algum contraste aqui também né galera a placa mãe mais parruda e a placa mãe mais simples esse VR M Aqui ó pode ver que ele tem um conector ATX 12 V que é esse de quatro pinos que vem lá da fonte nessa aqui a gente tem um conector ATX 12 V de quatro pinos e mais um conector eps 12 volts de 8 pinos já essa outra a gente tem dois conectores de 8 pinos porque é de um Chipset topo de linha a gente tem muitas portas muitas conexões m2 para SSD muita porta USB na parte de trás tem um exótica m2 aqui em cima para placa de wi-fi integrada aqui na placa mãe é algo bem mais diferenciado isso já indica que é uma placa para a gente usar com processadores mais topo de linha também aqui no caso o ryzen 9 um processador que vai ter 16 núcleos 32 treas eu vou talvez querer fazer um Overlock ainda em cima de estudo e Esse processador vai consumir mais energia por isso a gente já tem uma entrada maior para não faltar corrente elétrica para alimentar Esse processador Tá aproveitando para falar um pouquinho do vrn abrir um parênteses um pouquinho mais nessa questão de como funciona para entregar essa energia para um processador principalmente consome mais a gente tem aqui os Drcomo eu já falei ou mosfets bobina um dos capacitores menores aqui tem capacitores maiores e a energia entra aqui passa por todo e vem para o CPU Então a gente tem aqui os 12 volts esses 12 volts passam no mosfet ou no em nós depois de chegar aqui eles passam nas bobinas vai chegar aqui no CPU processador é a carga aí terminei de desenhar tudo que com uma mão eu vou apanhar a gente tem os 12 volts que entram nos conectores a gente tem alguns capacitores iniciais eles ficam aqui Nem botei capacitores de filtragem Então a gente tem a linha de 12 volts que entra passa por um mosfet esse primeiro mosfet é o chamado mosfet de alta esse mosfetti ele se recebe um sinal aqui em cima Esse hemosfera é que nem um interruptor para te ligar tomada ali da lâmpada no teu quarto não liga e desliga essas duas chapinhas aqui elas se juntam e dá um contato quando o mosfet recebe um sinal esse sinal vem de quem do pwm nesse caso aqui ó esses são os mosferas esse formato aqui é o chamado DrMoss dentro dele ele tem umas 7 de alta e o de baixa que a gente já vai ver e esse outro ser que é o pwm esse pwm manda sinais para todos os outros que hora que eles precisam trabalhar e atuar Então umas frete de alta recebe o sinal do pwm o pwm Diz para ele fechar um circuito fechando um circuito que que acontece ele vai encostar isso aqui e vai fazer com que os 12 volts consigam fluir para o resto do circuito aqui a gente tem um de olho no meio esse diodo é para os 12 volts não fluírem para cá porque essa linha já é o retorno que vai para o terra para 0 volts Então os 12 eles vêm por aqui e passam na bobina a bobina que é o quê aqui né as bobinas passando na bobina tem mais alguns capacitores de filtragem que são agora esses aqui e os 12 volts vão chegar no processador eu tô falando dos 12 mas na verdade passou no mosfet aqui e todo o circuito já não é mais 12 volts esse aqui é o circuito que regula a atenção para o processador como a gente já falou aqui vai chegar a um volts 1,1 então o processador fez o trabalho dele consumiu essa energia os elétrons continuam fluindo passam no processador e aqui a gente vai ter um outro mosfet esse é o mosfet de baixo pros elétrons construírem influindo ele também recebe um sinal do BWM para ele baixar aqui e continuar fluindo os elétrons até que eles cheguem ao terra da placa mãe agora como que os 12 volts viram 1,1 que eu tô assumindo o pwm ele fica enviando sinais pulsos elétricos uma onda quadrada para cada um dos mosfets mosfet de alta e o de baixo quando a atmosfera de alta ele fecha e os 12 volts passam aqui esse de baixa ele abre agora quando esse aqui abre e para de menos 12 volts é o de baixo que fecha ele deixa passar e fluir e agora que a gente vai entender porque que ele é o mosquete de alta e esse é o de baixo esse aqui é o de alta porque ele fica ligado nos 12 volts e dependendo de quanto tempo a gente deixa ligado essa passagem aqui é através do tempo que a gente vai conseguir regular esses 12 volts para uma tensão menor nessa construção aqui ó agora a gente vai ver aqui ó uma escala de 0 a 12 v e o tempo correndo quando o pwm disse para o mosferte de alta fechar ele vai dar um pulso aqui alto tá uma onda quadrada aqui no alto e a gente vai fazer com que esse circuito desligado um zero volts começa a passar 12 volts para lá para alimentar o processador Então esse zero aqui ele começa a subir para chegar lá nos 12 volts só que logo na sequência o pwm já Para de mandar o sinal por uma fat de alta para ele abrir e parar de passar 12 volts aqui então o que que vai acontecer com o tempo passando vai parar de entrar 12 volts e essa tensão vai começar a cair só que para não cair chegar de novo o BWM já vai mandar um outro sinal de alta aqui ele mandou um primeiro sinal de alta subiu atenção mas não deu tempo de chegar nos 12 volts aí ele já cortou e nessa parte baixa aqui quem tá trabalhando é uma cidade de baixa tá então mostrar de baixo já tava trabalhando para não chegar lá no zero ela teria que baixar mais assim não baixar tão de forma tão bruta antes de chegar no zero ele manda o sinal de novo para trabalhar e mostrar de alta e passar 12 volts Então venha começar a subir de novo aí ele corta ele vai ficar fazendo um sinal assim na verdade mais curtinho mostrar que mais trabalha mais tempo é umas sete de baixa mais ou menos uma onda assim ó que a gente tem então vai ficar assim né os 12 volts tenta subir cai tenta subir e cai tenta subir cai tenta subir e cai e o que que vai acontecer atenção nesse tempo todo vai estar onde de 0 a 12 vai tá lá na linha de 1,1 volt legal né isso aqui que eu desenhei galera é de uma fase de alimentação só que esse vrm aqui por exemplo ou melhor esse aqui que não tem nada em cima cada bobina que a gente tá vendo é uma fase de alimentação ou seja tudo que a gente viu aqui acontece para cada um desses conjuntos aqui e nesse caso aqui tem um dois três quatro cinco seis sete 14 15 16 17 18 19 e todas essas fases de alimentação elas trabalham intercaladas elas vão compartilhando a carga numa fração de tempo essa aqui que faz a conversão depois essa que converte os 12 depois essa conversa depois essa depois essa isso vai fazer com que a gente tenha várias linhas uma em cima da outra porque enquanto uma fase fez 12 volts que você estava caindo o tratamento intercalou os 12 volts e elas vão preenchendo essa lacuna aqui ó para ficar quase que uma linha contínua mantendo na atenção que é necessária para o processador trabalhar e não fritar E para finalizar galera queria falar também do perceber o apci a placa de circuito impresso que a gente tem nas placas mãe que essa placona aqui né que tem todos os componentes soldados em cima antigamente uma PCI ou PCB ou até projetinhos mais simples são feitos com placas de fenolite mas isso aqui hoje em dia utilizado fibra de vidro para fazer a camada base isolante que é o que é fibra de vidro misturado com uma massa epóxi e essa parte aqui que a gente encosta tá que tem a serigrafia em cima aqui o desenho em cima que a gente consegue encostar só que além disso a gente tem algumas camadas condutoras que é pra gente ter todo o fluxo de energia aqui e essas camadas condutoras vão usar o cobre tanto é que se a gente pegar aqui ó agora olha a coitadinha aqui que eu fiz com ela aqui ó a pequenininha se a gente pegar essa placa ó começar a lixar a gente vai já raspar a primeira camada base isolante e vai chegar na primeira camada de cobra que é onde a gente tem a comunicação toda o fluxo de elétrons corre aqui e um perceber galera agora pode cair para trás aí essas placas elas podem ter 14 16 camadas 16 camadas Pensa bem não tem placa tem até mais e em cada camada tendo Duas Faces ainda ou seja imagina 16 camadas e cada camada tem dois lados ainda com cobre são vários níveis e várias camadas de cobre interno que a gente tem aqui cobre e outras camadas isolantes doido né inclusive tirei algumas fotos para mostrar para vocês ó segurando a placa assim que a gente consegue inclusive ver essas camadinhas todas muita loucura né E aí galera basicamente é isso aí para o nosso primeiro Episódio de hoje da série PC Anatomy falando sobre o placa mãe sinceramente tem mais coisas para poder falar mas a gente começar a falar mais e mais mais já não acho que aqui no canal mesmo no YouTube parece que não encaixa direito mas ficar muito maçante talvez já não atende para todo mundo mas é isso espero muito que vocês tenham aprendido alguma coisa nova gostar no mesmo isso quer aprender mais natural de 3.
