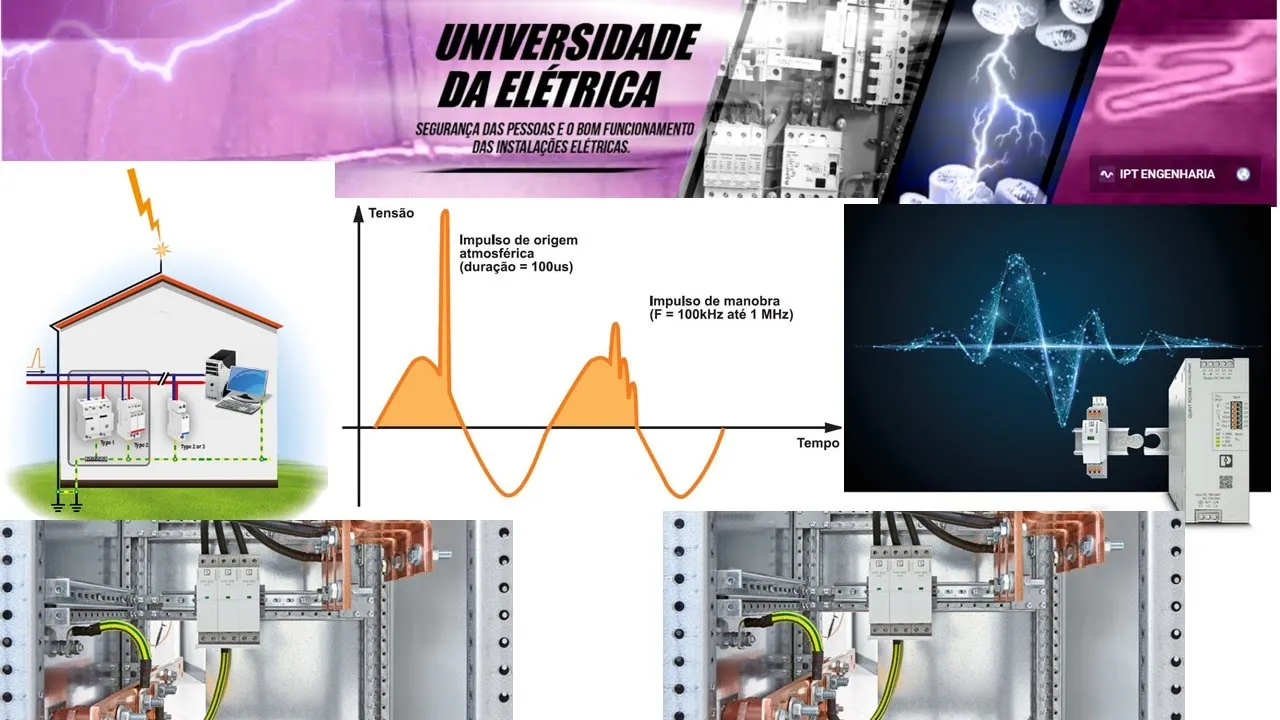

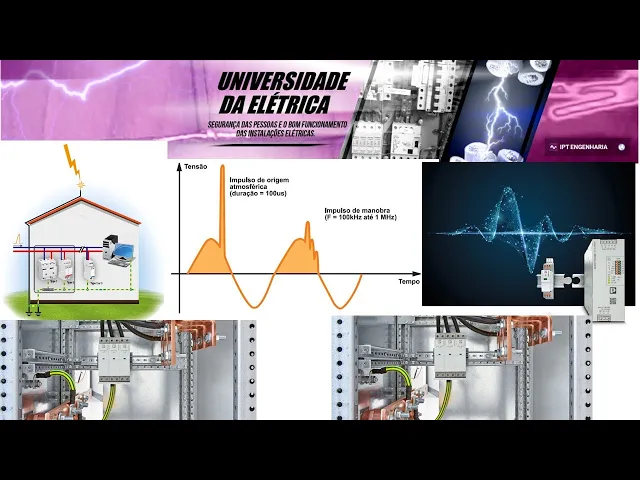

Olá pessoal você sabe o que que é sobretensão Como proteger de uma sobretensão essa aula é super importante vou mostrar para vocês o que é sobre atenção Como proteger a sua instalação elétrica contra sobre tensão de forma profissional veja agora o que é sobretensão e como fazer a sua proteção primeiramente para vocês que estão iniciando né instalações elétricas a sobretensão é um aumento elevado e súbito da tensão de uma instalação elétrica que ocorrem um curto intervalo de tempo ou em um curto período de tempo então você tem a tensão elétrica da rede que alimenta os
equipamentos e alguns instantes Você tem uma elevação um aumento elevado e súbito da atenção Então olha só você tem uma elevação aqui um pulso de tensão na crista na onda da que alimenta da atenção que alimenta as instalações elétricas né Então você já Podem perceber olhando pela forma de onda isso aqui é sobre tensão então qual que é o objetivo do dispositivo que vai atuar para remover essa sobretensão Na verdade ele vai ter que fazer essa limitação né ele vai ter que atenuar o pulso acima da tensão normal de operação da rede elétrica Então se
vocês observarem se eu colocar aqui o limite de tensão o meu dispositivo que faz a proteção contra essa sobre tensão aqui ele tem que atenuar ele tem que cortar esses pulsos que podem ocorrer bom É na sobretensões nós temos alguns tipos de sobretensão né e a sob a tensão na forma de onda da energia elétrica podem surgir o que a gente chama de distúrbios né surge vários tipos de perturbações com uma duração de tempo prolongado ou com períodos muito reduzidos quando o período é muito reduzido daquele surto de tensão nós chamamos de transitórios transitórios Então
é eu tenho aqui as formas de onda e a sobretensões que podem ocorrer o fenômeno temporal é sobretensões com duração de tempo maior do que 200 microsegundos né É sobre atenção permanente por exemplo tem uma remoção ausência do neutro Você pode ter uma sobretensão permanente né teve a ruptura do neutro Então essa sobretensão aqui é de longa duração tem a sobretensão provocada pelas harmônicas tá ainda tá enquadrada dentro do tempo é maior do que 200 micros Veja aqui a sob atenção produzida pelas harmônicas harmônicas são geradas por cargas não lineares e temos a sobretensões com
fenômeno transitório menor do que 100 Mili segundos né Vocês podem observar quais são tipos de sobre atenção de comoção olha aqui a sobre atenção comoção ou seja a rede da concessionária fez uma mudança no circuito uma comutação pode gerar uma comutação uma uma sobre atenção transitória olha são de curtíssima duração né Você pode ter a sobretensão como fenômeno Fenômeno transitório descarga direta de um raio descarga indireta e comoção da rede elétrica Aqui já são sobre de curta duração Aqui já são sobre tensões né Com duração superior a 100 microsegundos né então sobre atenção ela pode
ser ocasionada por harmônicas é por microcorts né Por sobretensão de comutação eu vou estar selecionando para vocês essa essas três aqui trabalhando muito com elas as harmônicas Eu já mostrei para vocês como resolver harmônica através de filtro de harmônicas né que eles vão Minimizar essas distorções mas o nosso foco vai ser trabalhar nessa região aqui de sobretensão bom a sob atenção de manobra ou de comutação ela ocorre por manobras na rede elétrica da concessionária ou seja por alguma modificação elétrica na rede da concessionária vai produzir regimes transitórios que podem provocar sobretensões mais ou menos elevadas
a sobretensão por comutação entende-se em função das ocorrências de comutação acionamento de máquinas potentes você tem a sua instalação elétrica tem uma máquina muito potente quando essa máquina parte você vai ter sobretensões né que vão ser transitórios elevados e reduzidos de tensão você tem aquele pico de tensão e aquele é fundamento de tensão e tem a sobretensão que todos conhecem também é a sobretensão de origem atmosférica elas são causadas pelas descargas elétricas diretas ou indiretas conduzidas ou induzidas conduzidas e induzidas principalmente descargas é Direta em linhas de energia ou próximo de energia isso tudo cria
sobretensões bom aqui eu tenho um exemplo de um transitório que pode ocorrer na rede Você tem uma instalação elétrica com um banco de capacitores né com um banco de condensadores na rede elétrica um banco de capacitores né esse banco de capacitores pode provocar sobretensões que são esses Picos de variação de tensão aqui tem na base como por unidade aqui pu Então veja bem olha aqui o pico de sobretensão ocorreu aqui aqui eu tive Picos para baixo e para cima da tensão né então isso é provocado por comutação de banco de capacitores sobre atenção por um
aumento do potencial do Terra isso pode acontecer uma descarga indireta uma descarga S2 que cai próximo da edificação essa descarga quando ela cai ela abre um campo magnético e esse campo magnético ele induz no sistema de aterramento e vai criar a sobretensão por aumento do potencial do terra né então descarga cai aqui ela gera um campo eletromagnético aqui esse campo elétrico magnético induz uma sobretensão no sistema de aterramento e também você tem a sobretensão por condução é quando na rede da concessionária cai uma descarga se é por condução toda essa descarga é conduzida até o
quadro elétrico gerando sobre tensões Picos de tensão que pode danificar redes equipamentos a ela conectados tem também a sobretensões que são induzidas raios que caem próximos as redes e a estrutura né aí eles são induzidos né uma descarga na proximidade da instalação a gente tem uma indução eletromagnética né que vai induzir aqui na rede né uma tensão elevando atenção elétrica da rede dando a sua atenção como eliminar a sobretensões é sobretensões a gente não elimina né na verdade a gente minimiza como vocês viram que nós temos aqueles pulsos elevados uma das formas é fazer uso
dos DPS que são dispositivos de proteção contra surdos eles possuem internamente vários dores que vão limitar atenção né A medida que a tensão aumenta esses varistores tem a sua resistência diminuída e o impulso gerado pela sobre atenção Ele é Aterrado essa configuração de DPS é quando nós temos um aterramento tnc aqui também a instalação de DPS Onde foi colocado um DPS no neutro que é a instalação tns Então os DPS fazendo uso de varistores eles permitem atenuar os impulsos os impulsos são dessa natureza o DPS vem com o objetivo de atenuar esses impulsos de sobretensão
e esses DPS devem ser instalados em todos os quadros elétricos eu já digo de antemão que na verdade não é só instalar na entrada tem que instalar em todos os quadros elétricos instalar naquela carga que você deseja que é um equipamento muito sensível em todos os equipamentos sensíveis tem que fazer a proteção sobre atenção que a instalação de DPS específico para cada um dessas cargas e para todos os quadros elétricos mas temos também os que a gente chama é o supressores de surtos que o DPS é somente para surto ele minimiza o surdo nós temos

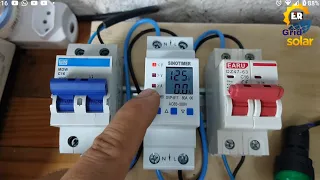

dispositivos supressores de surtos e transitórios de tensão esse exemplo aqui que eu trago é o simm timer né o cinetime são componentes de Alto desempenho desenvolvido para proteção de equipamentos eletroeletrônicos contra os transientes de tensão aqui não são surtos além de surtos também transientes então o que que tem nesses dispositivo né são supressores de surtos e transitórios eles possuem uma rede uma rede muito grande não tem um DPS só tem 20 30 DPS não me perdão ele não tem só um varistor ele tem n varistores internamente e tem filtros a capacitores de alta frequência para
que para eliminar esses transitórios aqui olha que ocorrem que não são produzidos por descargas atmosféricas são produzidos pela concessionária o cargas indutivas e transitórios eles queimam os equipamentos então aqui já é um supressor de surto e transitório de alta performance então ele tem aí 20 a 30 40 50 varistores mais capacitores que filtram os impulsos que ocorrem em alta frequência ok pessoal então o que eu queria mostrar para vocês é o que são o que é a sobretensão a sobretensão ela pode gerar através de surtos de tensão
