[Música] [Música] olá como vai o apoio ao desenvolvimento tecnológico é uma das mais importantes atividades do centro brasileiro da construção em aço é pensando na formação acadêmica que o cbs a apresenta e disponibiliza esta série de vídeo aulas sobre os principais aspectos das construções em aço o tema de hoje é ligações estudar as ligações é compreender o tipo de montagem que precisa ser realizada as ligações mais importantes são a ligação viga viga ligação viga pilar ligação pilar fundação que você sabe como é feita a ligação entre dois perfis de aço não faço ideia saudando a

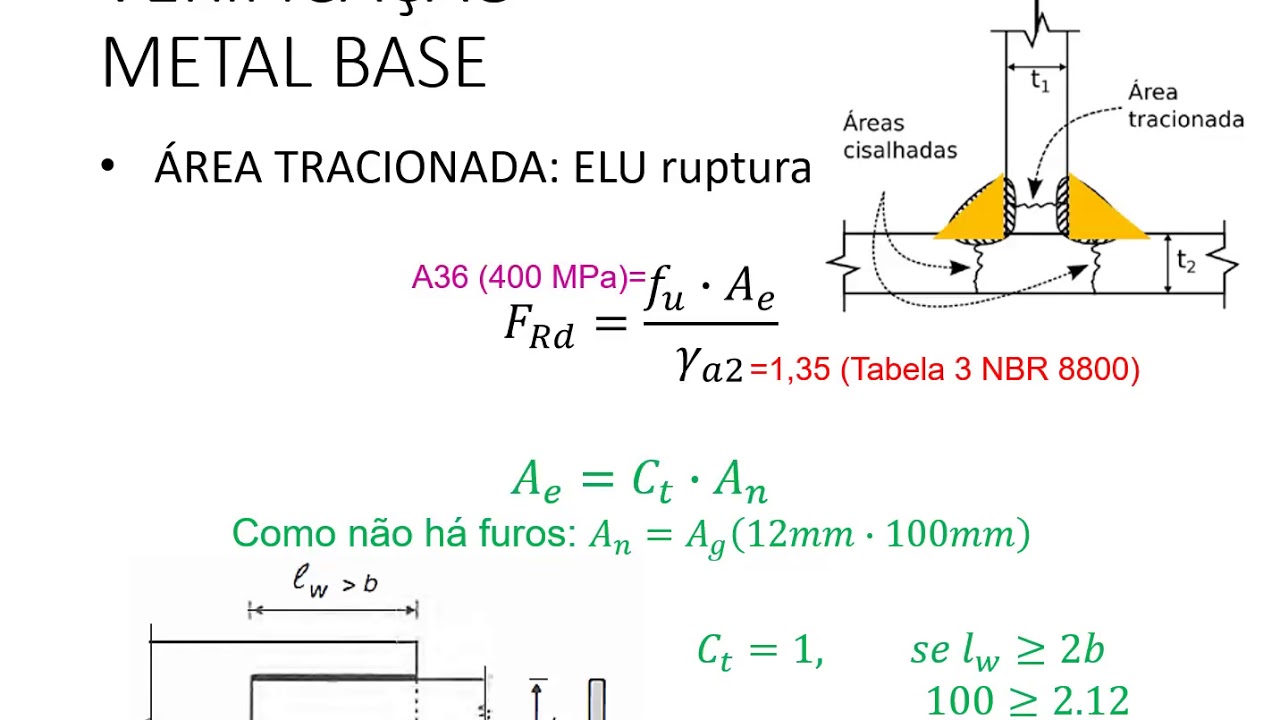

selar o solo acredito que possa ser mas não tem provas suficientes são dando estacionar de ré e simples as ligações podem ser feitas através de soldas ou parafusos as ligações soldados nem duas partes da estrutura sem alterar as características químicas e mecânicas do aço quando duas peças são soldadas é importante que a união resultante não represente um ponto crítico do conjunto existem diversos processos de soldagem eles estão em constante aprimoramento nos permite que cada fabricante o montador possa optar pelo mais apropriado trincas fissuras ações curiosidades funcionamento lamelar ausência de um bom projeto de ligação pode
levar a soluções de fabricação e montagens com resultados inadequados e muitas vezes onerosos por isso é importante um bom projeto para facilitar as operações de oficina em campo às normas de soldagem padronizar uma série de símbolos indicam qual tipo de solda deve ser feito o símbolo deve ser adequadamente colocado para que a soja seja executada no local indicado não basta realizar o cálculo corretamente é preciso indicá lo com precisão a simbologia adotada no brasil está baseada nas recomendações da américa e weldes o site a ws e normas da associação brasileira de normas técnicas ab np
as ligações para acusadas são utilizadas em larga escala nas montagens finais de campo os parafusos substituirão os rebites em meados do século 20 em suas características podem se tornar vantagens importantes as vantagens nas ligações para acusadas são rapidez nas ligações de campo economia de consumo de energia redução de mão de obra e melhor resposta às tensões de fadiga as ligações para acusados podem ser de dois tipos ligação por contato ou ligação por atrito na ligação por contato a carga de cisalhamento é sustentada pelo corpo do parafuso que se encosta sobre os lados dos furos das
chapas por isso é importante avaliar o tipo de futuro que será utilizado a ligação com o contato indicada para carregamentos predominantemente estáticos onde eventuais deslizamentos entre as partes ligadas não afetam a vida útil dos parafusos e da própria ligação e nem o comportamento global da estrutura [Música] nas ligações por atrito a carga que tende a cortar o parafuso é sustentada pelo atrito nas superfícies em contato o que gera uma força de compressão impede deslizamento de chatas essa força é determinada pelo aperto dado no parafuso por meio de chaves apropriadas a ligação por atrito é indicada
para carregamentos dinâmicos e para os casos em que qualquer deslizamento entre as partes ligadas possa afetar o comportamento previsto para as frutas existem ainda as ligações que usam a combinação de solda e parafusos são indicadas em casos de ligações ao momento por exemplo nas ligações entre vigas e colunas de pórticos rígidos vamos ver agora os principais tipos de parafusos utilizados nas ligações [Música] de maneira geral os parafusos utilizados na montagem de estruturas de aço tem cabeça e portas está vagas e rosca parcial no corpo do parafuso o parafuso tipo a spm a 307 também chamado
de parafuso comum é indicado para uso em ligações por contato esse tipo de parafuso não necessita controle especial de apertar os parafusos do tipo a stm a 325 ea 490 são chamados de alta resistência indicados para ligações por atrito os parafusos de alta resistência que querem o controle no aperto para garantir que não haja deslizamento em ter chapas ligadas [Música] a nbr 8800 prevê quatro tipos de furos para parafusos padrão alargado pouco alongado e muito longa vale lembrar que o tipo de furo influencia na resistência do parafuso para calcular resistência nos parafusos são levados em

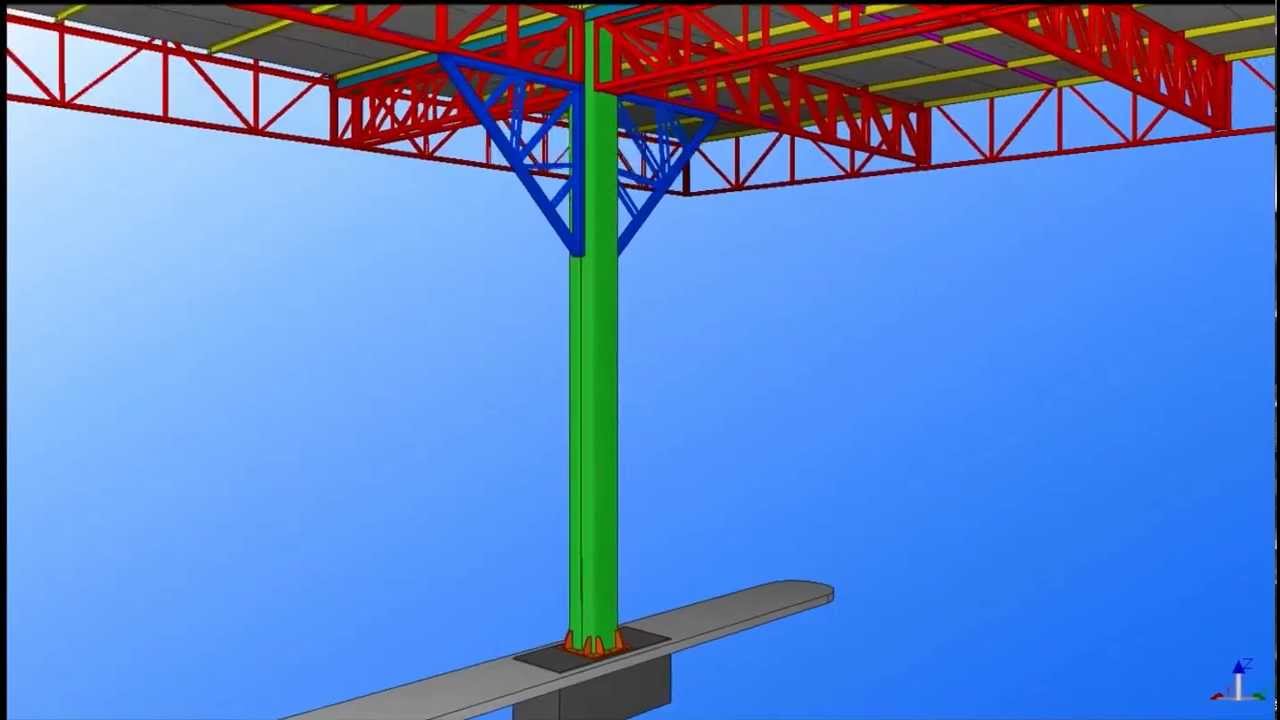

conta o tipo de parafuso o esforço solicitante o tipo de furo a superfície de contato e se o parafuso possui rosca no plano de corte a distância entre centros de furos não deve ser inferior a três vezes o diâmetro do futuro a distância entre o centro do futuro e aborda a chapa ligada não deve ser inferior a 1,75 vezes o diâmetro do futuro a nbr 8800 estabelece dimensões mínimas e máximas para todas as situações onde são necessárias furos nas chapas [Música] a ligação pilar com da ação requer atenção especial do projetista porque pode influenciar diretamente
o comportamento da estrutura em geral os pilares são fixados aos blocos de fundação através de placas de base e chumbado dores as placas de base e distribuir a carga concentrada da coluna em uma área do bloco deflação jogadores servem para fixar esta base é o bloco existem dois tipos básicos de ligações às fundações as bases rotulados e as bases engastados as bases outro lado são dimensionadas para resistir a cargas verticais e horizontais podem ser usadas em qualquer tipo de solo e são as mais econômicas para fundações a base outro lado é mais simples e mais
usada é formada por uma placa soldado no pé da coluna e pela colocação de dois fundadores no centro mais próximo do seu eixo nos casos em que as colunas são largas com mais de 500 milímetros um dos artifícios e reduzir a sua largura próximo à base a finalidade dessa base é em gastar as colunas e as fundações por meio de uma série de artifícios e tão novas assim mais compatíveis ao esquema estrutural adotado as bases engastadas são dimensionadas para resistir às cargas verticais horizontais e aos momentos de embasamento a configuração de base em gastado mais
simples e mais usada é aquela em que a coluna é soldada placa de base com jogadores afastados das linhas e cento formando um braço de alavanca quando as cargas são elevadas e o cálculo indica chapas com grandes espessuras o artifício é enrijecer as com pequenas nervuras para reduzir as suas pessoas uma alternativa é fixar os jogadores a uma altura de 300 a 500 milímetros da base esse procedimento proporciona um ótimo engalhamento as placas de base são chapas de aço e devem ser calculadas de acordo com os esforços a que estão sujeitas as rotuladas sofrem esforços
de compressão axial jazz engastadas são submetidas à compressão e sempre que existem métodos exatos e aproximados de dimensionamento o projetista calculista deve escolher o mais apropriado lembrando que a diferença entre os dois é pequeno os fumadores são barras redondas de aço que tem a finalidade de fixar as bases das colunas as fundações o projetista calculista deve escolher o tipo de chamada dor mais adequado para a fixação da coluna o bloco pra isso é preciso levar em conta o seu diâmetro e comprimento vale lembrar que quanto maior for a sofisticação do chamador maior será o seu
custo para dimensionar os fundadores o calculista deve usar o método mais apropriado aos esforços aqueles estão sujeitos apesar de normalmente serem pouco visíveis na construção as ligações são importante por que unem todos os elementos estruturais para formar a estrutura lendo tão importante quanto à escolha do sistema estrutural é a escolha das ligações das estruturas metálicas até a próxima até a próxima [Música] [Música] [Música]
