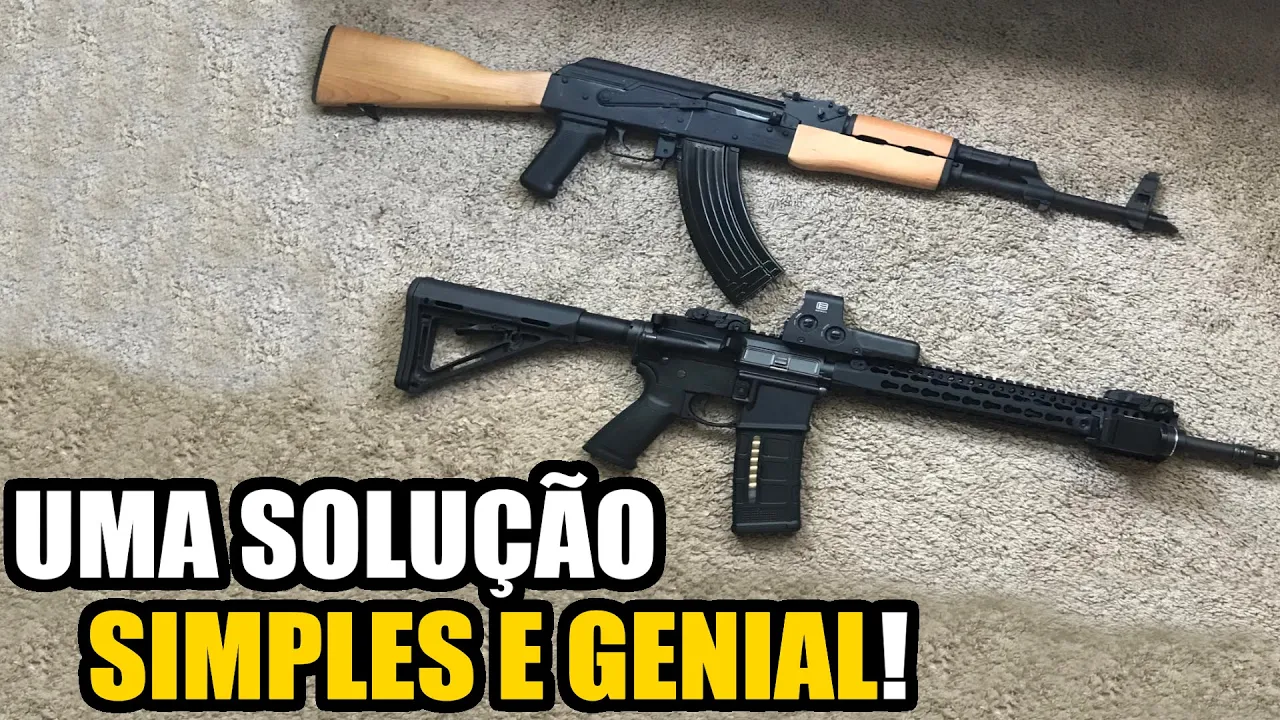

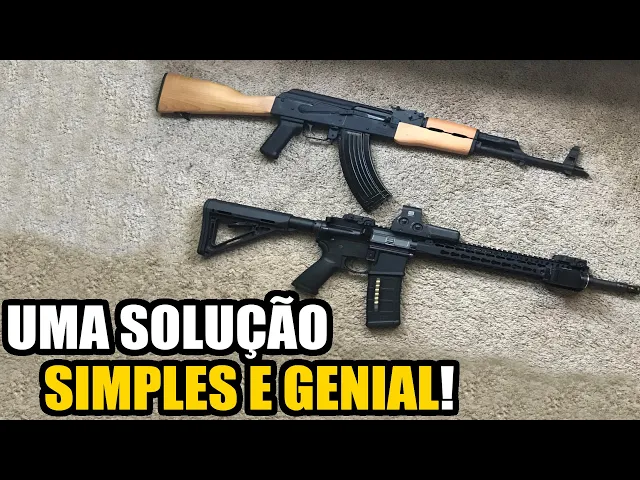

Por que carregadores de fuzil são curvados? Ajuda em algo?

e fala pessoal eu sou Paulo Royal e hoje aproveitando a dúvida de alguns inscritos que me Fizeram essa pergunta nos comentários de vídeos anteriores eu tô trazendo pra vocês a resposta para uma questão que muita gente já deve ter se perguntado afinal de contas porque a grande maioria dos carregadores destacáveis dos fuzis são curvados é por questão de estética é para melhorar a ergonomia e o processo de recarga em combate descarregadores retos são mais caros de fabricar ou tem um desempenho melhor Fiquem tranquilos que tudo isso vai ser respondido nesse vídeo e Vocês ainda vão

poder espalhar esse conhecimento entre os seus amigos e familiares quando vídeo acabar Coloca aí a sua sugestão de tema nos comentários assistir os outros vídeos aqui no canal na playlist chamada curiosidades de guerra e não esquece de me seguir nas redes sociais onde eu coloco diariamente por lá um conteúdo exclusivo o relacionado a arma está certo celulares de última geração games e eletrônicos em geral um preços incríveis você vai encontrar nos links especiais da Amazon Brasil que estão na descrição Olá meus amigos a explicação para o formato Curvo dos carregadores destacáveis é bem simples e

são alguns dos motivos pelos quais eles existem primeiro eu vou explicar os conceitos e depois como provavelmente vão surgir algumas dúvidas e questionamentos eu já vou me adiantar e explicar as muitas possibilidades e seus sonhos que existem há décadas no mercado Ok o primeiro conceito tem a ver com o formato dos cartuchos para facilitar a explicação eu preciso fazer uma introdução mostrando como exemplo cartucho soviético calibre 762 por 39 MM se vocês repararem o estojo tem um formato cônico bastante visível certo logo de cara eu já digo para vocês que ele é cônico e não

reto porque Isso facilita o processo de alimentação vedação dos gases do disparo e extração durante a ciclagem a arma na alimentação o processo é facilitado porque quando o ferrolho tira um cartucho do carregador e o conduz até a entrada do cano o caminho é feito em uma espécie de rampa E no caso de um estúdio cônico essa condução é bem mais suave de ser feita na fase de vedação o estojo sofre uma pressão muito grande no o coração do propelente e expulsão do projétil com os gases do disparo o formato cônico do estojo é mais

eficaz na vedação do cano e impede que esses gases passem para trás do estúdio antes do momento da extração dele já na hora da extração propriamente dita o formato cônico ajuda a reduzir a formação de vácuo na culatra na hora que o extrator puxa o estojo para ser injetado ou seja nesse momento quanto menos resistência melhor claro certo agora que deu para entender a serventia de um estojo com formato cônico vamos mais adiante Imaginem uma fileira reta dos cartuchos 762 por 39 MM dá para notar que fica um espaço muito grande entre eles não é

em termos de engenharia bélica esse espaço a inadmissível porque não permite uma acomodação firme dos cartuchos dentro do carregador fora a possibilidade de acúmulo de areia e lama entre os cartuchos O que torna quase Certeira a chance da arma enterrado durante a sua ciclagem então para minimizar esse tipo de pane os estojos precisam ficar totalmente encostados uns nos outros e isso obviamente gera uma curvatura outra questão é que se não fosse reto mas dentro dele tivesse em cartuchos cônicos naturalmente o cartucho do Topo ficaria com a ponta um pouco para baixo o que geraria problemas

sérios de alimentação da câmera no momento da ciclagem sendo assim o carregador cubo serve também para alinhar horizontalmente o cartucho do Topo para que na hora da alimentação ele esteja apontando corretamente na direção da entrada do cano um outro benefício que um carregador curvaram trás é o de ser um pouco mais compacto no seu comprimento Total quando comparado a um cartucho reto que comporta a mesma quantidade dos mesmos cartuchos nos casos onde é preciso disparar deitado Por exemplo essa diferença de alguns centímetros faz com que o atirador fica um pouco menos exposto O que é

algo bastante interessante para ele por um outro lado os carregadores retos são mais baratos e fáceis de se fabricar além de ter um melhor armazenamento em grandes quantidades justamente por causa do seu formato agora que você já entenderam conceito básico da existência dos carregadores côvados vamos a uma série de dúvidas que são bastante comuns para muitas pessoas que são apresentadas a esse assunto mas eu conseguir eu queria só pedir para vocês se inscreverem aqui no canal para ajudar no crescimento dele esse esse assunto tiver sendo interessante clica em gostei para que a plataforma divulgue o

material para novos espectadores Ok então antes mesmo do vídeo acabar eu já agradeço a cada um de vocês por essa ajuda no meu trabalho bom acredito que a primeira dúvida que vocês devam ter pensado é pelo que parece o cartucho calibre 556 por 45 MM tem o estúdio reto Então nesse caso porque praticamente todos os carregadores que usam esse cartuchos são curvados o que acontece pessoal aqui o estojo desse cartucho e não é reto ele também é cônico só que em um nível muito mais suave que o 762 por 39 milímetros para vocês enxergar é

melhor essa característica visual que se chama conicidade vamos dar uma olhada nas medidas do estojo do Cartucho 56 por 45 MM reparem só o ombro do estojo mede exatos 9 mm de diâmetro enquanto a base dele mede 9,58 MM o ar do estojo ainda tem o diâmetro um pouquinho mais largo medindo 9,6 MM a olho nu isso é praticamente um tiro de fato mas essa diferença total de 0,5 MM de diâmetro é suficiente para gerar uma curvatura numa fileira de cartuchos encostados uns nos outros em todo caso Vale lembrar que existem carregadores para o calibre

556 por 45 que tem capacidade para 20 cartuchos e são retos isso acontece porque o enfileiramento de 20 cartuchos desse calibre não é longo o suficiente para gerar uma curvatura a considerável ao ponto de precisar curvar o carregador também para ser mais específico e facilitar um pouco a definição de quais cartuchos enfileirados geram uma curvatura natural ou não dá para adotar como base mas não como verdade absoluta a seguinte informação nos casos onde a diferença Total entre o ombro eo aro ou até mesmo entre o ombro EA base no caso dos estojos com a rebatido

se essa diferença de diâmetros for superior a 0,5 MM esse estojo vai ser usado em um carregador curvado Como eu disse essa não é uma verdade absoluta e inalterável uma vez que o mundo das Armas é cheio de exceções em vários aspectos e no que diz respeito aos E isso não seria diferente Ok mas pelo menos agora com essas informações básicas você já desconfiam por exemplo porque os carregadores de iniciados com cartucho calibre 762 por 51 São retos É isso mesmo que vocês pensaram a conicidade desse cartucho é baixa medindo exatamente 0,5 MM ou seja

o diâmetro do ombro do estojo mede 11,5 MM a base mede 11,9 milímetros e o aro mede exatos 12 milímetros essa diferença não é suficientemente grande para que haja necessidade de usar um carregador curvado sem falar que grande parte dos carregadores que são municiados com 762 por 51 milímetros tem a capacidade máxima de 20 cartuchos o que não gera quase nenhuma curvatura no conjunto enfileirado desses cartuchos pessoal eu usei aqui o 762 por 51 milímetros como exemplo mais vários outros cartuchos com a conicidade igual ou inferior a 0,5 milímetros seguem esse mesmo princípio dos carregadores

retos tá alguns modelos que dá para mencionar a são os cartuchos calibre 9 por 19mm 45 SP 17 Zig 40sw 5,7 por 28 milímetros e mais alguns outros por aí em todo caso como eu falei agora pouco o mundo das Armas tem suas muitas exceções e nessa relação entre as medidas do estojo e a curvatura do carregador eu posso citar três exemplos pra vocês os cartuchos calibre 300 blackout 4.6 por 30 milímetros e o próprio 9 por 19 milímetros são usados em carregadores curvados mesmo tendo uma conicidade inferior a 0,5 MM no caso do 300

blackout e do 4,6 por 30 isso acontece porque nas armas em que essas munições são usadas a rampa de alimentação foi construída muito perto do carregador ou ela é mais ingrime que o normal então mesmo com essa conicidade abaixo de 0,5 MM e esses todos têm os carregadores precisam ser curvados para garantir que os estojos fiquem alinhados corretamente Porque qualquer inclinação para baixo pode causar uma sequência grave de falhas na alimentação das Armas principalmente no modo de disparo totalmente automático já no caso do Cartucho 9 por 19 mm e você deve estar se perguntando porque

existem algumas armas municiadas com esse calibre onde o carregador é curvado em outras ele é reto vamos as possibilidades mais submetralhadora 9mm onde o carregador é reto e os cartuchos lá dentro também ficam retos a rampa de alimentação não é muito ingrime e o próprio formato arredondado do projétil é suficiente para encaixar o cartucho de forma certa na culatra esse tipo de construção é pouco encontrada mais um exemplo clássico que foi produzido dessa maneira é a submetralhadora alemã mp40 algumas das poucas armas modernas dessa categoria que usam esse mesmo sistema são a submetralhadora Suíça bunda

um tome mp9e a sub-metralhadora norte-americana entrou tec tec 9 nas pistolas 9mm e de vários outros calibres inclusive os carregadores são retos mais os cartuchos ficam acomodados em Queimados para cima ou então a arma faz o basculamento do seu cano que a sua inclinação no momento da extração do estojo disparado para melhorar o ângulo do grampeamento do Cartucho novo que vai entrar claro que existem modelos de pistolas que não fazem o decano mas aí a própria inclinação do Cartucho para cima já é suficiente para garantir a entrada correta do Cartucho no cano já no caso

das submetralhadoras que disparam em regime automático e não entre um cano o método mais eficaz usado para alimentar a arma em alta velocidade com os cartuchos 9mm é colocando-os em um carregador curvado conforme Eu mencionei mais cedo no vídeo o carregador curvado traz economia de espaço em relação ao carregador reto que têm a mesma capacidade de munição e como os carregadores de submetralhadora no calibre 9 por 19mm geralmente comportam 30 ou mais cartuchos até mesmo abaixo a curiosidade desse estojo pode gerar uma leve curvatura no enfileiramento grande de cartuchos o que aumenta o risco de

pane na alimentação se o carregador correto então curvando a peça o cartucho do Topo fica alinhado o suficiente para ser conduzido até o cano sem causar nenhum problema ainda falando na curiosidade dos cartuchos e na curvatura que eles obrigam os carregadores a terem Talvez um dos exemplos mais extremos que já existiu no planeta foi o carregador da problemática metrô em breve francesa chucha se já não bastasse aquela peça ser feita com material de baixa qualidade e tem uma abertura enorme na sua lateral que facilitava entrada de lama e areia os cartuchos usados nessa arma eram

oito por 50 milímetros R libere que tinham uma diferença de diâmetro do ombro do estúdio até o aro de incríveis 4,58 MM que obrigou o carregador a ser curvado daquela forma exótica Que nós conhecemos um carregador feito com material ruim uma abertura lateral mal Projetada de uma curvatura tão exagerada só podia resultar numa taxa gigantesca de panes de alimentação o que era uma das principais características dessa arma para evitar que esse mesmo desastre de engenharia acontecesse com as suas metralhadoras os britânicos e os soviéticos adotaram carregadores circulares na Lewis Gun e na TP 27 respectivamente

o cartucho usado na Lewis é o 303 Brites que tem uma curiosidade total de 3,53 mm e a dp-27 usa o cartucho 762 por 54 milímetros R com uma conicidade de o 87mm esses carregadores que também são popularmente conhecidos como carregadores do tipo panela ou frigideira foram empregados nos projetos das suas armas porque os engenheiros decidiram que a maior curvatura possível e um carregador para abrigar esses cartuchos corretamente seria fabricando os de forma circular isso deu muito certo o que garantiu que essas em cone com as metralhadoras se classe em corretamente e marcar sem positivamente

seus nomes na história bélica mundial Tá certo bom Pessoal espero que esse vídeo tenha matado sua curiosidade a respeito desse assunto e muito obrigado a você que chegou até aqui não esquece de clicar em gostei e compartilhar para dar aquela força para o canal em breve eu to de volta ao forte abraço e até mais E aí
