Depois dela, o empresário e político norte-americano Oliver Winchester era o principal acionista da fábrica de armas New Heaven Arms. Em 1866, ele renomeou a empresa e ela passou a se chamar Winchester Repeating Arms Company. O primeiro rifle produzido por essa fábrica renomeada foi o M1866, municiado com o cartucho calibre .

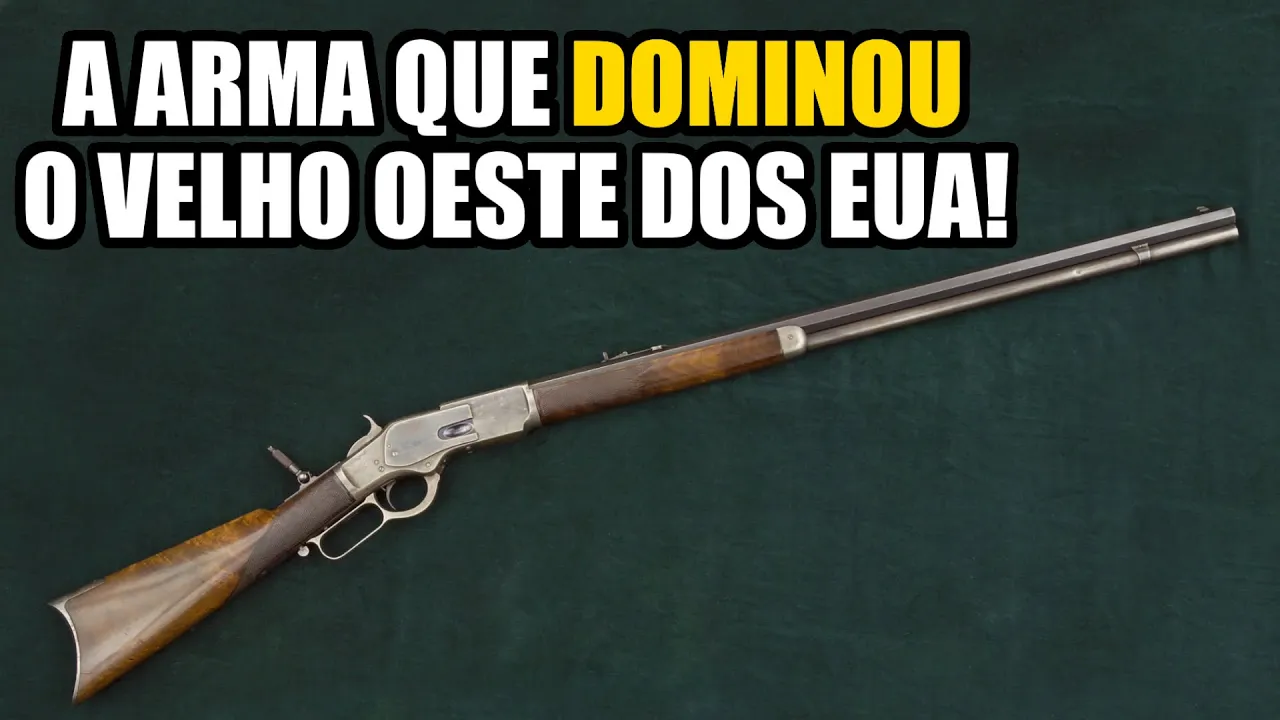

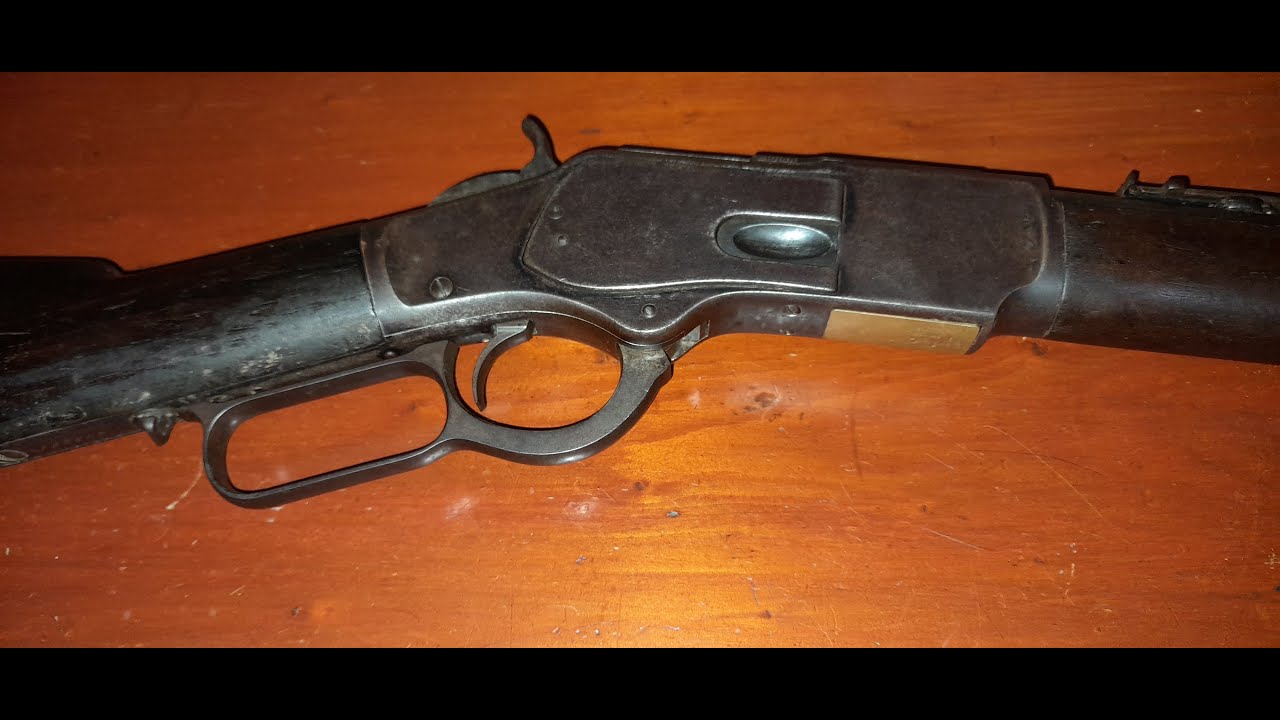

44 Henry, que era do tipo fogo circular. O receptáculo da arma era feito com uma liga de bronze e latão, dando um aspecto amarelado à peça e fazendo esse rifle ficar popularmente conhecido nos Estados Unidos como "Yellow Boy". Então chegando no ano de 1873, a Winchester resolveu aprimorar o modelo 1866, dando origem ao M1873.

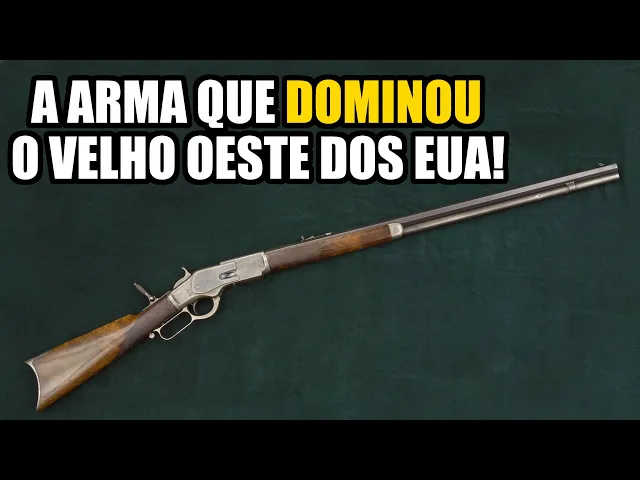

Esse modelo se tornou incrivelmente popular nos Estados Unidos e era vendido sob o slogan "A arma que ganhou o Oeste". Esse rifle tinha um conjunto de características bem interessantes pra época, além do fato de ser uma arma de repetição igual o seu antecessor M1866. Isso acelerava imensamente a cadência de disparos em relação aos demais rifles que tinham disparo único antes da recarga.
Os pontos que mais chamam atenção nessa arma são os seguintes: O seu receptáculo, que antes era todo feito com a liga de bronze e latão, agora passou a ser feito em aço. Só o bloco elevador dos cartuchos, que eu vou mostrar em detalhes mais adiante, é que ainda era feito com a liga antiga do M1866. Inclusive, aqui no Brasil, quando esse rifle começou a ser importado, foi apelidado de "Winchester papo amarelo", justamente por conta dessa coloração que a liga metálica do bloco elevador tem.
O cartucho usado no M1873 é o de calibre . 44-40, também conhecido como . 44 WCF.
A Winchester projetou esse cartucho e ele foi o primeiro o cartucho metálico de fogo central criado pela empresa. Além de ser um cartucho poderoso, com um projétil que despeja mais de 900 joules de energia, o seu tamanho compacto tornava possível o municiamento também de alguns revólveres. Em contrapartida, esse mesmo cartucho tem um projétil pesado, o que prejudica o alcance dos disparos.
Uma curiosidade sobre esse cartucho é que, apesar de ser apresentado e vendido como calibre . 44, o diâmetro verdadeiro do seu projeto é de 427 milésimos de polegada, ou seja, praticamente um calibre . 43 e não .
44. Para quem talvez não saiba, o número 40 depois do calibre significa a quantidade de propelente usado no cartucho que, no caso desses, são 40 grains de pólvora negra, bem mais que os 28 grains usados no cartucho . 44 Henry O projétil do .
44-40 tem a ponta plana para evitar que eles percutam acidentalmente a espoleta do cartucho à frente, afinal eles ficam posicionados um atrás do outro dentro do tubo carregador. Algumas fabricantes de armas enxergaram o potencial desse cartucho e adaptaram modelos de revólveres para que o disparassem. Como exemplo, dá pra citar o Colt Frontier six-shooter e Smith & Wesson Model 3.
Esses e alguns outros modelos faziam uma boa dupla com rifle M1873, o que agradava bastante aos policiais, cowboys e quem mais fosse operar esses armamentos, já que só um tipo de munição precisava ser levado na cartucheira. Nos anos seguintes, a Winchester lançou modelos M1873 configurados para usar novos cartuchos. Em 1874 entrou no mercado um cartucho um pouco menor e mais leve, que foi o .
38-40. Em 1882 a redução do calibre foi mais significativa, com a criação do . 32-20.
Nos três cartuchos existiam revólveres que os disparavam, mantendo interessante o uso dessa munição em armas primárias e secundárias simultaneamente. Caso o objetivo do atirador fosse a caça, o . 44-40 era indicado pro abate de animais de médio porte, como cervos e javalis.
Já os outros dois calibres eram indicados para animais de pequeno porte, como coelhos e gambás. O M1873 podia ser fabricado com canos tendo dois comprimentos base: 61cm e 50,8 cm. Com esse segundo modelo sendo classificado pela Winchester como uma carabina.
Além dessas versões, existe uma outra mais rara desse rifle, que era conhecida como Mosquete M1873. Esse modelo era mais voltado aos contratos militares e tinham um guarda-mão de madeira que pegava quase toda a extensão do cano. Apesar de ser chamado de mosquete, a parte interna do seu cano não é lisa igual a dos mosquetes tradicionais.
Como a Winchester, naquela época, trabalhava bastante com rifles sob encomenda, os clientes podiam pedir uma série de customizações nas suas armas, se assim quisessem. Dentre as personalizações, era possível escolher canos que mediam de 30,5 cm a até 76,2 cm. O formato externo do cano podia ser cilíndrico ou octogonal.
O receptáculo podia recebeu uma pintura ou tratamento de superfície para mudar de cor. O tubo carregador podia ter a sua capacidade alterada, variando de 7 a 14 cartuchos. A parte traseira da coronha podia ser reta ou curvada.
O tipo de madeira que a coronha e o guarda mão eram produzidos podia ser alterado, inclusive recebendo, ou não, algum tipo de texturização especial. E, por fim, também havia a possibilidade de fazer uma gravação personalizada em baixo relevo no receptáculo. Mesmo com essa gama de alterações disponíveis, em 1875 existiram duas séries especiais do M1873 que acabaram sendo pouco vendidos e, nos dias de hoje, são exemplares raríssimos.
A primeira delas se chamava One of One Thousand" e era composta pelos modelos M1873 que tinham canos que, durante os testes finais de produção, apresentaram um agrupamento de acerto extremamente acima da média dos demais exemplares da linha de montagem. 136 unidades dessa série foram vendidas. A segunda linha especial foi a "One of One Hundred", que também tinha exemplares diferenciados com agrupamentos um pouco acima da média do modelo padrão de fábrica.
Só 8 unidades desse modelo foram vendidas. Vale ressaltar que, até 1923, que foi o ano do primeiro encerramento da produção, foram construídas, no total, aproximadamente, 720 mil unidades do rifle M1873, nas suas mais diversas configurações. Um país que se interessou bastante pelo projeto da arma foi a Espanha, que realizou diversos testes em modelos levados ao país pelas mãos do próprio Oliver Winchester.
Depois da devida aprovação, foram encomendadas 230 carabinas com canos medindo 22 polegadas, mira de graduados no sistema métrico e o guarda mão estendido até próximo ao final do cano. A partir desse ponto há uma divergência entre historiadores, porque alguns deles afirmam que os militares do país começaram a fabricar entre 1891 e 92 seu próprio modelo 1873 sob licença da Winchester. Já outros dizem o contrário, alegando que o armamento foi produzido sem nenhum tipo de licença ou compra de patente.

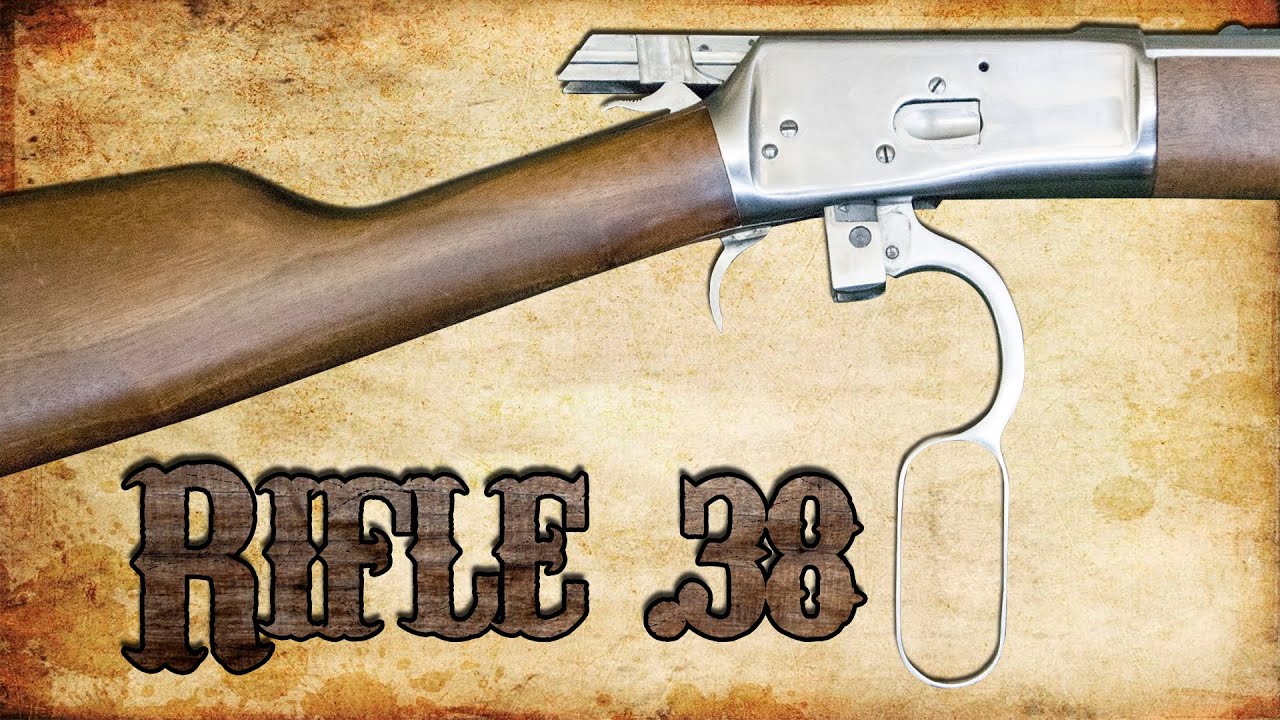

No total, aproximadamente, 2500 carabinas foram produzidas, recebendo o nome de Tercerola Winchester Oviedo, 1892. Outra curiosidade é que, aqui no Brasil, a carabina de repetição Puma, que era produzida pela fábrica Rossi, depois passou a ser feita pela Taurus e, atualmente é fabricada pela CBC, não é baseada no modelo Winchester M1873, mas, sim, num modelo 1892, que é uma espécie de sucessora modernizada do modelo 73. Certo, então, antes da gente falar do funcionamento interno dessa arma e da versão civil dela que é vendida nos dias de hoje, eu queria pedir para vocês se inscreverem aqui no canal para ajudar no crescimento dele.
E se essas informações que eu tô passando tão sendo interessantes, clica aí em gostei para ajudar na divulgação do material para os novos espectadores Ok? Antes do vídeo acabar, eu já agradeço a cada um de vocês que tão dando esse apoio para o meu trabalho. Bom então, conforme eu falei na introdução do material, o funcionamento interno do rifle de repetição M1873 é bastante simples e é isso que vocês vão conferir agora.
Na demonstração virtual a seguir o calibre do cartucho usado é o . 38-40, acompanha comigo. Vamos começar identificando os principais elementos que fazem parte do processo de ciclagem da arma: aqui, a gente tem o gatilho, o martelo, também conhecido como cão, a mola principal, a alavanca de manejo, a alavanca do bloco elevador de cartuchos, o pino percussor e o ferrolho, que, nesse modelo, também costuma ser chamado lá fora de "bloco de trancamento da culatra".
Então, vamos ver tudo isso em movimento. Quando o gatilho é apertado, ele destrava o cão, que é impulsionado pela mola principal, onde essa levanta a parte inferior do cão enquanto a parte superior dele avança e acerta o pino percurso, que, em seguida, acerta espoleta do cartucho e faz um tiro acontecer. Depois disso, o atirador solta o gatilho e começa um movimento circular para frente com a alavanca de manejo.
Essa movimentação gera uma sequência de ações. Primeiro, a alavanca de manejo puxa, através de braços articulados, o ferrolho, que extrai o estojo disparado em direção à janela de ejeção. Ao mesmo tempo o pino percussor empurra o cão e o recoloca na posição de disparo.
Em seguida, o bloco elevador de cartuchos é acionado pela sua alavanca e ejeta o estojo disparado, ao mesmo tempo que coloca um novo cartucho na câmara. Quando o operador puxa a alavanca de manejo pra trás, os braços articulados deslizam o ferrolho para frente, onde esse coloca o cartucho novo dentro do cano e, no final do curso da alavanca de manejo, ela move a alavanca do bloco elevador para baixo, trazendo a peça para sua posição inicial. Assim que isso acontece, a mola do tubo de armazenamento expande e empurra um cartucho para o bloco elevador, no mesmo instante em que o ferrolho fechou e trancou a culatra, finalizando o ciclo da arma.
Apesar do modelo 1873 ter o seu encerramento oficial da produção pela Winchester declarado em 1923, ele continuou sendo produzido pela empresa italiana Uberti, sob a forma de réplicas a partir dos anos 60. Atualmente, o M1873 é fabricado em pequenas quantidades sob licença no Japão pela empresa Miroku Corporation, mas quem promove a importação desse armamento em solo americano e ainda faz a exportação para outros países é o seu parceiro comercial localizado na Europa e Estados Unidos, que é o grupo belga Herstal, composto pelas fabricantes FN Herstal, Browning Arms e U. S.
Repeating Arms, que é o atual nome comercial da Winchester Repeating Arms. Essa versão atual do rifle pode ser produzida com canos de 50,8 cm ou, então, 61 cm. Além do cartucho calibre .
44-40, existem versões que usam calibre . 38 Special, . 357 Magnum ou então .
45 Long Colt. Dentre as demais configurações de fábrica possíveis tão alteração do formato da coronha, o tratamento de superfície dado ao receptáculo e, também, o formato externo do cano, que pode ser octogonal ou cilíndrico. Então chegou o momento de vocês conhecerem a ficha técnica básica do rifle Winchester modelo 1873, onde os dados apresentados são do modelo padrão.
As informações dessa armas são as seguintes: O seu peso descarregada é de 3,4 Kg. O comprimento total da arma é de 1,09 m. O comprimento do cano é de 61 cm.
O calibre padrão do cartucho é o . 44-40. A capacidade do tubo carregador é de 14 cartuchos, mais 1 na câmera.
A velocidade dos projéteis é de, aproximadamente, 365 m/s. O alcance operacional é de 140 m. Já o seu alcance máximo, com praticamente nenhuma precisão, é de apenas 400 m, devido ao formato não tão aerodinâmico do projétil disparado pelo cartucho .
