[Música] i y bien sanitarias que son estas este tipo de sifón y los desagües para el suelo lógicamente hice ya este diseño fuera de la clase para no perder tanto tiempo de la clase muy bien voy a ir a fontanería voy a tomar esta sección vamos a conectar este lavamanos importante tiene que estar alineado porque muchas veces creemos que lo hemos alineado pero no es así y entonces va a ser imposible literalmente imposible que se conecte como se si está alineado vamos a probar voy a ocultar un momento esto ocultar elementos seleccionado por acá conectar
perdón conectar por acá perfecto vamos a eliminar eso de todas formas está bien está bien si no se conecta o si se conecta de una forma muy extraña es porque no está alineado así que verifiquen esto primero conectamos perfecto efecto y perdona ningún problema de dar control z todo eso simplemente estábamos modificando en caso de que se conecte una forma muy extraña o que no logré hacerlo es porque no está alineada ya que es una conexión muy sencilla así que vamos a sección y aquí vamos a cáceres vamos a conectarlo perfecto aquí lo tenemos vamos
a bajar un poco esto y en vez de utilizar este tipo de unión voy a eliminarlo y vamos a presionar se m vamos a buscar ese tipo de sifón que les mostré en la imagen y no está precargado debería estar precargado con la plantilla pero no es así no hay problema vamos a buscarlo lo vamos a encontrar acá en la carpeta de tubería uniones pvc serie 40 tipo de enchufe de w y vamos a buscar sifón sifón bp no por acá y agitarlo dos veces por acá si quiero puedo alinearlo de esta forma lógica mente
no es lo que voy a hacer vamos a alinearlos de esta forma con el comando a l doy clic en este punto y luego en la ruta de la tubería y ahora uno perfecto ya está creado vamos a hacerlo una segunda vez solo por practicar con este de acá también podemos hacerlo de esta forma saliente creamos la saliente por acá luego presionamos ce m creamos la tubería la rotamos acá podemos conectarla con esta y ya está son diferentes maneras de crearlo y luego deberíamos seleccionar esto tomamos este desfase lo copiamos y lo pegamos acá solamente
para que tengan la misma altura y ya puedo restablecer la vista y voy a poner el vídeo mientras hago lo mismo con todos estos lavabos muy bien aquí pause el vídeo mientras hacía el mismo procedimiento en la mayoría de objetos también es por acá conéctelo todo lo demás también conecte ese baño procedimientos que ya hemos visto cómo hacerlos es cuestión de practicar poco a poco hasta ir mejorando y ahora vamos a crear lo que sería el deseado vamos a presionar control c control océano perdón c m vamos a utilizar estos desagües tenemos varios tipos voy
a ir a mi vista de fontanería cual voy a utilizar muy bien vamos a utilizar un desagüe de 4 pulgadas cada pulgada mide 2.54 centímetros así que cuatro pulgadas sería más o menos 10 centímetros o sea 100 milímetros vamos a utilizar este como referencia editamos tipo vamos a hacer lo mismo que hicimos cuando válvula de acá utilizamos el de 10 milímetros como referencia duplicamos vamos a llamarlo 4 pulgadas y acá donde dice diámetro de tubería 4 pulgadas y aceptamos vamos a colocarlo más o menos por acá me pregunta si colocar en cara vertical voy a
decir colocar en cara vamos a colocarlo por acá el hecho de que lo coloquemos sobre eso no quiere decir que va a quedar sobre la tubería no se preocupen va a quedar sobre el suelo bloqueado por acá y pues cerrar todas estas vistas que no las necesito por ahora no quiero guardar nada necesito esta vista y aquí nos damos cuenta que la parte superior está sobre el suelo necesitamos conectarlo de forma muy fácil lo que voy a hacer es que va a cambiar esta tubería que es d 2 pulgadas voy a seleccionar estos dos tubos
devastados a 4 y este codo voy a hacer lo mismo debería modificarse automáticamente bueno esperemos que en versiones nuevas con versiones futuras esto suceda seleccionamos este desagüe y conectamos perdón ahora sí con el culo otra vez un promedio de nueve conectamos a nuestro desagüe y hacemos el mismo procedimiento en cada lugar vamos a colocarlo colocar en cara a colocarlo más o menos alineado por acá vamos a colocarlo por acá no importa esto vamos a conectarlo esta tubería es de cuatro pulgadas perfecto vamos a conectarlo de una vez y creo que voy a moverlo noten que

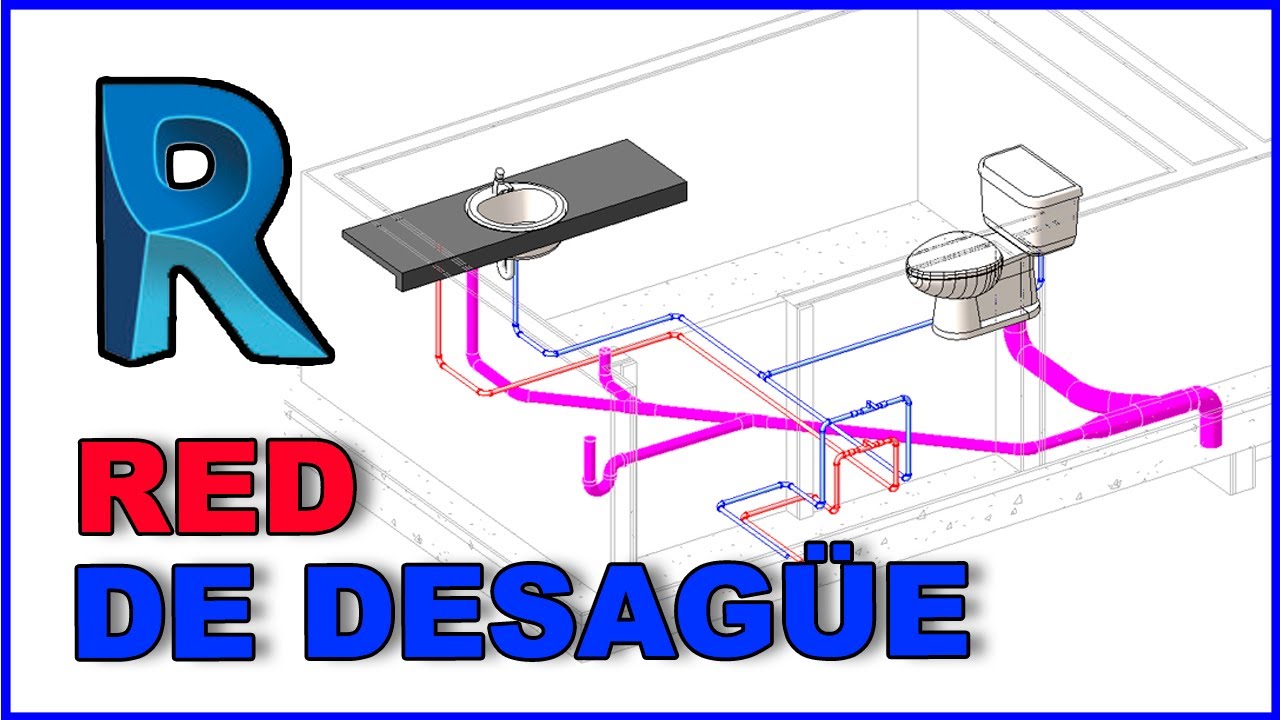

cuando lo muevo la conexión se me automáticamente el mismo procedimiento en cada lugar que necesitemos un desagüe y bien así es como se trabaja en las conexiones sanitarias y los desagües repito este tipo de conexiones es cuestión de ir practicando las conexiones sanitarias son un poco más complicadas porque llevan pendiente van en bajada o con subida como quieran ver lo llevan pendiente o llevan diagonales es un poco más complicado de manejarlo pero son las mismas herramientas simplemente es cuestión de ir practicando para mejorar poco a poco así que bueno vamos a dejar esta clase hasta
acá espero que os haya gustado y que hayan aprendido a crear redes sanitarias y bien y ah
