Revit MEP 2019 (Fontanería) Crear caja de inspección - Tutorial básico 14

[Música] i y bien a lo mejor la instalación hidráulica o sanitaria que no encontremos en regla siendo el caso de nuestro tanque de almacenamiento que creamos nosotros mismos bueno vamos a crear también para la parte hidráulica para la parte sanitaria vamos a crear lo que son las cajas de inspección es bastante sencillo pero es una pregunta que muchos se hacen así que vamos a crearla vamos a hacerla con modelado incitó así que vamos a fontanería de nivel 1 para restablecer la vista y estando aquí vamos a indicar modelo componente modelar in situ aparato sanitario caja

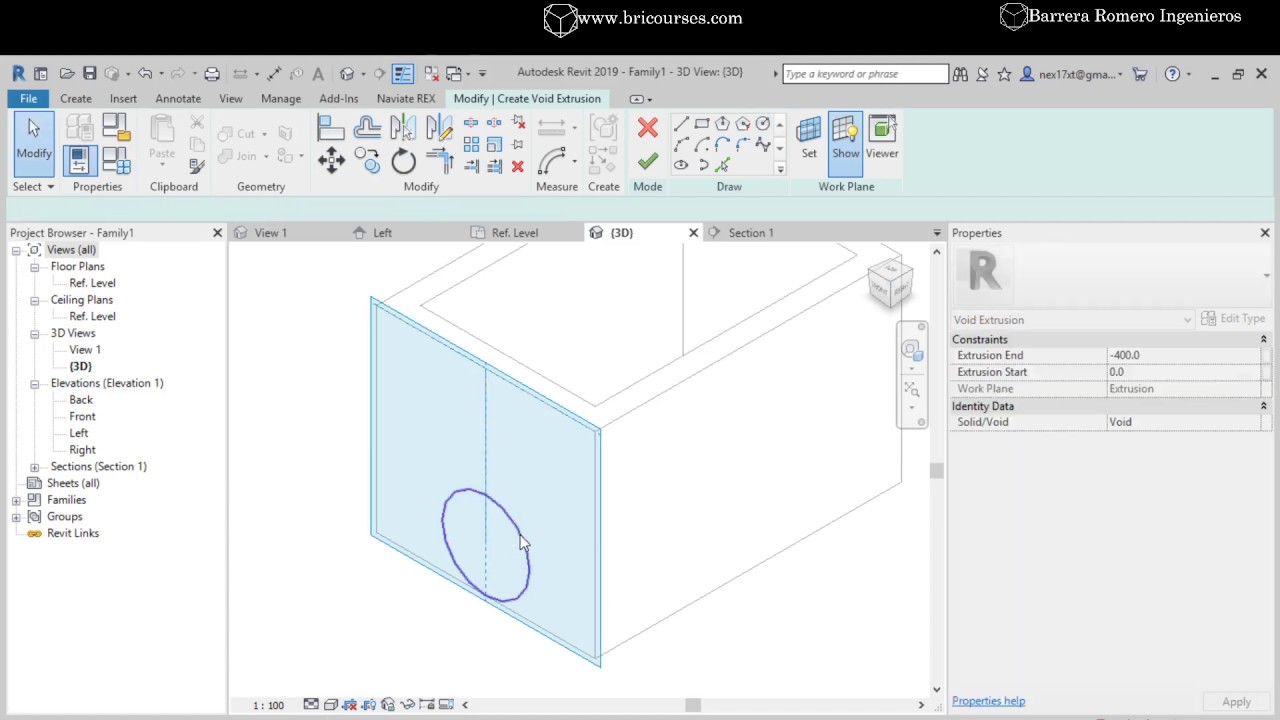

de inspección y estando aquí muy sencillo voy a crear una extrusión no sé hacer la de uno por uno por uno por uno aceptamos y vamos a colocar profundidad final de la extrusión 0 inicio de la expresión menos 1 para que quede subterránea aunque bueno que lo mejor no alcanza el espacio es más ni siquiera debería estar acá pero no nos interesa esa parte de diseño y por ahora vamos a dejarla de 90 centímetros simplemente estamos viendo cómo utilizar diferentes herramientas que nos brinda el revés muy bien aquí lo tenemos es más vamos a darle

inicio de extrusión voy a irme a mi alzado sur aquí está perfecto y voy a bajar lo que tiene el suelo acá muy bien a quedar de esta forma vamos a las tres dimensiones nuevamente vamos a aceptar como esa fontanería y voy a crear un corte por acá vamos a cortar estirar esto a nivel de detalle alto para saber exactamente a dónde está llegando nuestra tubería así que entramos a editar in situ nuevamente y estando aquí vamos a crear una nueva extrusión seleccionamos un plano de trabajo va a ser esta cara y vamos a buscar

el punto central de estos escribir dos pulgadas de radio un poco más grande con lo que se esté en diagonal de esta forma perfecto un poco lo que nos interesa es el conector aquí lo tenemos summers es un poco hacia atrás y esto quiero que empiece que finalice en cero porque esta forma muy bien a liberarlo un poco ahí está y vamos a hacer exactamente lo mismo y voy a copiarlo hacer esto tomar este cilindro que acabó de crear copiar el portapapeles pegar alineado en el mismo sitio y ya tenemos dos aquí los tenemos ahora

voy a seleccionar uno de esos le dí control z que está control ceda y voy a decir seleccionar nuevo pero voy a hacerlo en tres dimensiones mejor seleccionar un anfitrión quiero que sea y tratar de buscar plano de trabajo así es no por cara y no logró encontrarla voy a seleccionar esto voy a aislar los elementos perfectos selecciono es editar planes de trabajo seleccionar un plano y quiero que sea este y ahora tenemos dos muy bien cómo se juntan ería y aquí está voy a finalizar el modelo voy a llevar por acá este corte vamos

a invertirlo ya que estoy quedar un poco más abajo me imagino así es editar in situ tomar esto vamos a bajar un poco más de hecho tiene que quedar mucho más abajo así que vamos a bajar es mucho más bajado por acá trabajarlos sólo un poco y esto vamos a subirlo de esta forma perfecto y ahora si vamos a las tres dimensiones voy a restablecer la vista para saber desde dónde viene todo crear conector de tuberías sobre esta cara y sobre esta cara seleccione este de aquí entrante suministro sanitario vamos a buscar sanitario muy bien

de 4 pulgadas de diámetro y por acá lo mismo 4 pulgadas de diámetro saliente sanitario muy bien finalizamos y ahora vamos a ir a la vista en planta que ya tenemos nuestro elemento creado vamos a presionar s el que es para dividir exploit en inglés dividimos por acá retrocedemos esto un poco mi vista en tres dimensiones y creo que tenemos un pequeño error vamos a revisar por otras vamos a dejarlo por vamos a tratar de alinearlo de conectarlo y noten que no vamos a poder esa mala conexión no es una entrante de sanitaria que vemos

el símbolo sanitario entonces vamos a verificar que nos quedó mal primero que todo esto va a ser en pendiente no necesariamente nos quedó mal pero no lo quiero en pendiente entonces voy a eliminarlo esa parte solamente esa parte quiero que esté a nivel entonces porque tenemos esta t nos dar clic acá en dibujar tubería sin pendiente huelva más o menos por acá muy bien ahora de él una línea voy a tomar esta línea que es línea central de la tubería y dl nuevamente voy a buscar la línea central d en la entrante o el entrante

a la caja de inspección y aquí tenemos el error así que qué podemos hacer seleccionamos la caja de inspección a l a persona heleno seleccionamos la caja de inspección m v para mover seleccionamos esta línea y corremos hacia acá se hizo la línea obviamente no se movió porque no la teníamos seleccionada vamos a tratar de empalmar ahora sí perdona ningún problema no tiene inclusive que la caja tomó el color de las instalaciones sanitarias y por acá vamos a hacer exactamente el mismo procedimiento eliminar este empalme y voy a retroceder es un poco y bueno en

vez de retroceder lo creo que voy a eliminarlo porque de todas formas voy a necesitar bajar esa altura y luego bajar todo esto terminarlo esto también y eso también no se preocupen que ya lo haremos canarias y dibujar tubería perfecto un poco más vamos a dejarla más o menos casi en el problema podemos crear otra caja de inspección si queremos solamente como no tengo antes de acomodar esta parte que bueno ya sabemos cómo acomodar la así que lo voy a dejar para el final para que se quiera quedar vamos a solucionar es noten que estamos

viendo los tubos que creamos no los quiero ver así que vamos a entrar dentro de la familia valga la redundancia entrar dentro y quiero desactivar la visibilidad acá y desactivar la visibilidad y finalizamos y automáticamente se ocultan y queda este pequeño espacio no quiere decir que se hayan desconectado así que vamos a solucionar eso simplemente voy a colocarle inicio voy a colocar el final de la extrusión cero porque también 0 y finalizamos y ya está ahí lo tenemos y ahora bueno ya hemos terminado con esta clase acerca de las cajas de inspecciones es que se

quiera quedar dentro de la clase puede hacerlo para ver cómo terminamos acomodando esta parte así que vamos a primero todo esto y vamos a fontanería de l por acá me gusta crear siempre primero esas líneas de referencia para saber exactamente a dónde va a llegar bien una vez tenemos este punto y para crear el tubo heredar bueno es necesario si coloco el cursor acá ya lo hemos visto resalta la línea de detalle y nos sirve presionamos tap para resaltar la tubería una vez que resaltamos perdón activemos pendiente hacia arriba ahora sí porque más o menos

perfecto reductor no sé por qué claro el reductor no debería haber creado un reductor a mi 20 es decir tenemos que dejarlo ahí porque la pendiente tenesaca vamos a eliminar todo esto no lo necesitamos por ahora eliminar esto y este sanitario lo conectamos flujo de salida acá verde luego vamos a fontanería vamos a tomar tubería cambiar pendiente y damos un clic automáticamente está conectando vamos a probar acá vamos a ver si podemos conectarlo directamente no nos lo permite pero mi problema soñar esto vamos a tratar de hacerlo con la ducha completamente libre tampoco lo permite

fontanería vamos a ver exactamente cuánto tiene de altura este codo vamos a copiarlo fontanería acá vamos a traer una saliente sanitario desfase punto 6 6 7 7 aplicamos ya lo tenemos visto en tres dimensiones vamos a revisar se creó dónde es puesto perfecto las tres dimensiones dibujar tubería vamos a ver si lo permite colocar directamente desde acá y perfect ahí lo tenemos tenemos configurado bien nuevamente la tubería de este baño y falta el sifón colocamos el sifón solo para probar el desagüe solo para probar las herramientas que ya hemos utilizado se me deshago del suelo

de 4 pulgadas colocar en cara vamos a colocarlo bueno acá vamos a colocar un sifón vamos a tomar de base es de 50 milímetros editar tipo duplicar 2 pulgadas diámetro de tubería 2 pulgadas aceptamos y vamos a colocar por acá tres dimensiones este saliente conectamos con esta tubería y ya está sólo queda seleccionarlo y voltear ya está perfecto hemos terminado con nuestro y bien [Música]
