QUAIS OS TIPOS DE FUNDAÇÕES

[Música] olá pessoal sejam todos muito bem vindos a mais uma aula do nosso curso de fundações aqui quem fala com vocês e engenheiro felipe rodrigues e na aula de hoje nós vamos falar um pouquinho sobre os tipos de fundações e as suas características nós vamos falar desses dessas fundações de acordo com a nbr 61 22 de 2010 que é a nbr é a norma que trata de fundações que inclusive foi onde esse curso foi baseado bom dentro de uma mesma obra pessoal nós podemos ter vários tipos de soluções diferentes para fundações dependendo quase que diretamente

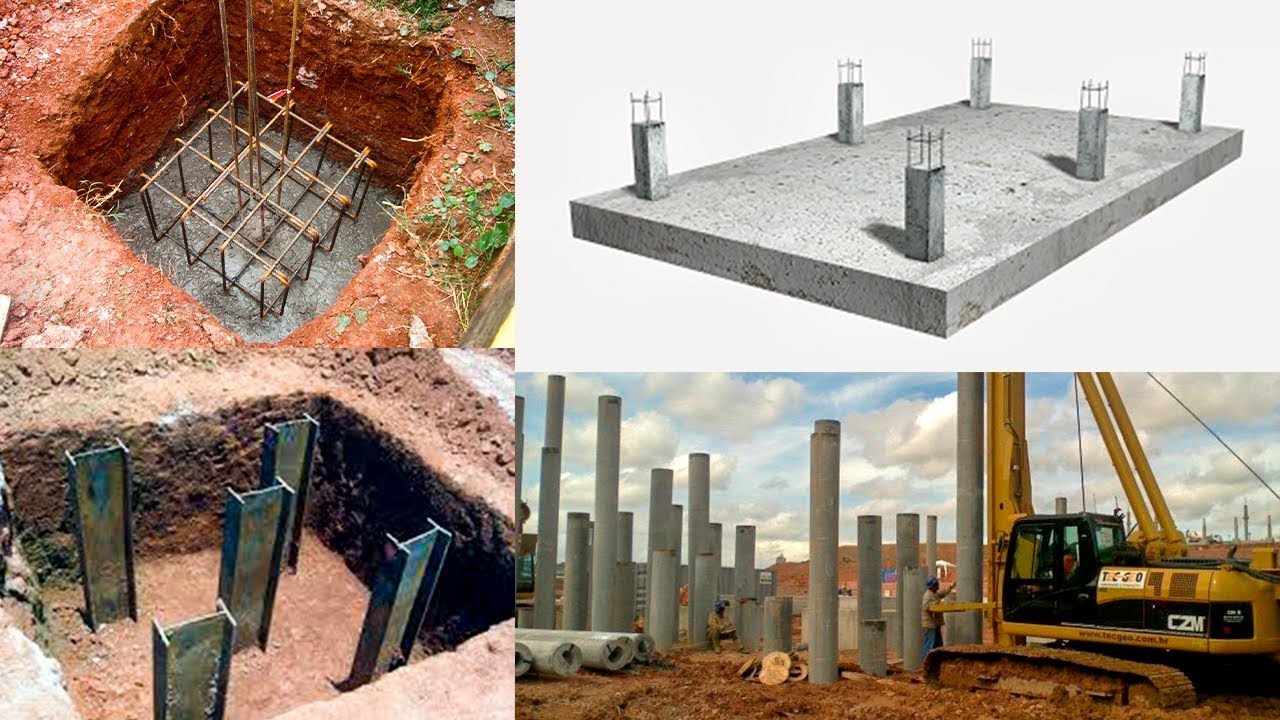

do tipo de solo as fundações podem ser divididas em dois grandes grupos que têm as suas finalidades e comportamentos fundações superficiais também conhecidas como fundações diretas ou fundações rasas e as fundações profundas a definição desses dois grupos é feito de forma arbitrária uma vez que sua caracterização em um grupo ou outro pode ser subjetiva mas a rbr determina que são consideradas fundações superficiais cuja aquela profundidade de apoio não ultrapassa as duas vezes a sua menor dimensão inferior a três metros de profundidade conseqüentemente as fundações profundas seguem o inverso dessa regra ou seja para ser considerada

uma fundação profunda ela tem que ter mais do que três metros de profundidade ou duas vezes a sua menor dimensão então seguindo essas regras damião 22 nós podemos dividir em fundações superficiais a fundação do tipo bloco que é um elemento de concreto não é mato que tem suas tensões aplicadas sobre ele todas absorvidas pelo próprio concreto para que isso seja possível o bloco de concreto tem que ter um volume maior para que um aumento da rigidez possa compensar a ausência de uma armadura é um bloco de concreto ele é calculado ele é dimensionado apenas com

o concreto é tão simples de mencionar um bloco de concreto não armado no caso na verdade é só você pegar a carga verificar se essa carga pode ser revertida pelo concreto né analisando ali a resistência do concreto por exemplo concreto de 20 mb a ele vai resistir a 200 quilos por centímetro quadrado então se você tem ali uma carga x é só dividir pela área do bloco é aplicar analogicamente coeficiente segurança da carga e tudo mais e aí você consegue dimensionar esse bloco se esse bloco tiver uma inércia suficiente para resistir às tensões oriundas da

superestrutura você não precisa dimensionar uma armadura complementar então o ideal é você primeiro logicamente de as condições do solo se solo tem uma resistência suficiente para absorver as tensões desse bloco né dimensionar e do bloco em relação às tensões admissíveis solo depois fazer a checagem se essa inércia se esse bloco de concreto tem a capacidade de resistir aos esforços do pilar porém esse é um tipo de fundação o tipo de elemento fundação não muito usado né até porque os pilares são armados então a gente tem que chegar a compilar em geral a gente é costuma

amarrar a armadura do pilar com armadura da fundação e quando o bloco não tem fundação muitas vezes até os profissionais da área é pedreiros empreiteiros acabam ficando perdida mas e armadura então em geral esse tipo de fundação ela não é utilizada é pra quase nenhum tipo de obra a não ser que seja uma obra de muito baixo custo aí pessoal acaba utilizando as para a grande maioria das obras de bloco e não é utilizado né então como é alternativa e se nesse bloco surgiram os blocos armados e os blocos obstáculos que eu vou falar um

pouco mais pra frente e aí já é uma mistura de duas técnicas diferentes tipos de fundação profunda com um elemento de transição que é o bloco no caso a gente vai falar também desses elementos o nosso próximo elemento que nós temos aí essa pata pata são elementos concretos armados né dimensionada de tal maneira que as tensões é frente à compressão são revestidas pelo concreto ea tração é resistido pelas armaduras este ensinamento é feito em geral utilizando as técnicas de bielas e tirando assim como a gente faz lá nas armaduras transversais em vilas as sapatas talvez

sejam os elementos de fundações mais utilizados é principalmente para obras de pequeno porte por conta da sua versatilidade né é muito versátil muito simples trabalhar com sapato porque é um elemento relativamente pequeno não precisa de equipamento mecânico basicamente é só uma mão de obra mais barata pra fazer esse tipo de serviço e as armaduras também não costumam ser amadora estão carregadas logicamente depende da carga mas em geral as formadoras mas bitolas mais finas quando nós temos obras de pequeno porte principalmente obras de maior porte hoje eu tenho uma atração maior principalmente se essa foi uma

flexível nós temos aí uma armadura um pouquinho mais carregada mas pra sapatas rígidas ou seja onde eu tenho um corpo de inércia é significativo onde não vá ter tantos problemas com a flexão de sapato eu tenho armaduras mas menos carregadas digamos assim a única coisa que tem que ser avaliada na é a viabilidade de muitas vezes quando a é muito grande então tem uma equação zinha que utilizo lá onde se tiver mais de iniciar dessa patas ocupar mais 50 por cento da área total da medicação não compensa utilizar sapatas é a gente tem que partir

para um outro tipo de fundação ou até mesmo utilizar o rádio rádio ele é justamente entrou para substituir a quando ela ultrapassa mais de 50% da área da educação adair dentro das sapatas nós temos mais dois tipos né a corrida que é um tipo de que recebe uma carga linear uma seqüência de pilares e também a associada muitas vezes confundida com o sapato corrida só pato associada àquela que recebe mais de um pilar que são executados muitas vezes quando não há espaço físico entre dois ou mais para a execução de uma isolava mas diferente de

uma corrido esses pilares não necessitam estar em uma mesma linha então essa página associada ela pode receber pilares que não estejam alinhados em três pilares por exemplo em l então isso é uma associada e essa prata ocorrido em uma que ela vai receber ali uma linha de pilares ou uma parede estrutural mas ela tem que estar sempre em uma mesma língua também temos o rádio é que eu já dei uma breve palavra dele aí que é um tipo de fundação superficial que recebe pilares e paredes de concreto alvenaria em cargas concentradas linearmente distribuídas ou cargas

superficiais nada mais é pessoal do que uma laje só que apoiada diretamente no solo o processo de dimensionamento do rad é extremamente complexo porque porque nós temos que fazer a descredibilização dessa lage dessa malha é em vários os pontos néné e analisar a atenção de formação para cada ponto de se em relação à atenção admissível do sol então solo ele vai se deformar consequentemente e vai gerar uma tensão tá ali naquela laje onde vai haver uma deformação e através dessa deformação pra muitas vezes centenas milhares de pontos a gente tem que calcular uma armadura né

pra resistir a esses esforços então é praticamente em praticável né se dimensionar um rádio de forma manual inclusive neste curso que nós vamos fazer nós vamos ver toda a teoria de rádio mas nós não vamos ter tempo hábil pra dimensionar um rádio é porque a gente teve que fazer um roteiro é um programinha computacional para conseguir fazer isso então demandaria muito tempo pra fazer então a gente vai passar apenas pela teoria para vocês entenderem como funciona mas o rádio é a lógica de forma manual todos os outros elementos nessa pata bloco sobre está destaca tubulão

a gente vai dimensionar de forma manual com exemplos práticos para você entender também temos um tipo de fundação que é muito rara aqui principalmente o brasil que a fundação do tipo krylia é um tipo muito em comum mesmo em um conjunto de vigas que se cruzam de modo a receber a distribuição de cargas provenientes dos pilares então é um tipo de rádio e de baixo custo não é onde nós temos aí um tablado esse tablado é composto por vídeos que se cruzam e geralmente nesses cruzamentos nós temos um ponto de pilar esta grelha ela é

incomum porque ela dá uma armadura muito carregada né pra conseguir absorver esses momentos gerados pelos pilares para distribuir essas tensões para o solo e é muito complicado de fazer também imagina você fazer esse tanto de caxaria aí né ou fazer a escavação dessas vigas torna um trabalho muito difícil e muito demorado para executar por isso que ela não é tão utilizada pelo menos aqui no brasil gente não tem uma tecnologia boa o suficiente para utilizar esse tipo de fundação e que eu saiba também em outros países não é tão comum a utilização desse tipo de

fundação então essas são as fundações superficiais blocos a pata pata corrido essa parte associada a dia e grelha e aí nós entramos no grupo das fundações profundas começando aí com a primeira delas que a fundação do tipo estaca um tipo de fundação que utiliza e atrito lateral existência de ponta para resistir aos esforços uma espécie de pilar confinado sob o solo pode ser executado com equipamentos de perfuração quando executados em bloco encontrado manual ou mecânico como também ser gravada para os casos das estacas pré fabricadas então as estacas talvez aí sejam utilizados para obras de

maior porte médio e grande porte apesar do dia também ter ser bastante utilizado em obras de pequeno porte mas as estacas de menores profundidades a estaca é um elemento de fundação que tenha como principal objetivo a distribuição de tensões na profundidade do perfil de solo então ela vai distribuir as tensões que são recebidos ele superficialmente através de um elemento de transição muitas vezes ou até mesmo diretamente sobre a estaca depende do tipo de execução mas em geral a grande maioria das vezes tem um elemento de transição que pode ser um bloco né esse bloco ele

armado para receber ali as cargas pontuais das estacas e conseguia distribuir essas tensões para uma ou mais estacas então eu posso ter um bloco de uma estaca duas três até sei lá vinte e cinco estacas depende do número necessário de estacas para conseguir absorver as tensões da super estrutura e é estaca ela depende inteiramente do solo relação atrito do solo a se estiver um solo mais argilosos eu tenho um atrito ali maior do que a relação de ponta conforme a gente viu já nos sites e pt a gente viu essa relação onde agir até um

atrito lateral relativo maior do que a resistência de ponta diferente da área por exemplo que ela tem uma resistência de ponta muito maior do que o atrito lateral então nós vamos fazer uso dessas características do solo para conseguir dimensionar as estacas vai calcular qual é a resistência por atrito lateral com a existência por ponta e aí dimensionar essa estaca né ver qual é a necessidade de armadura até a qual profundidade necessita dessa armadura para dimensionar essa estaca nós vamos aprender a fazer isso todos os detalhes aqui no curso vai ser bem interessante aí nós temos

o tubulão que é o tipo e de destaca também por em uma estaca com diâmetro de no mínimo 70 centímetros onde nós podemos ter uma base alargada né ela é muito utilizada aqui no brasil e também infelizmente nós utilizamos ainda o tubulão do tipo ar comprimido está fadado ao desuso acredito nos próximos anos devido ao seu alto grau de periculosidade na execução então é muito perigoso e executar esse tipo de a fundação e uma hora ou outra a gente vai ter que parar de fazer isso mas os tubulões escavados neles podem ser utilizado normalmente e

são bastante capazes de absorver e aí cargas de grande porte é devido ao seu tamanho o tamanho do fust é o diâmetro dessa desse tipo de fundação que é capaz de absorver por atrito lateral grandes cargas e ainda no final a gente fazer é o alargamento da base que também é um tipo de mão de obra muito perigoso então a gente também tem que tomar cuidado com esses quesitos aí mas o tubulão ele pode ser utilizado no brasil pode vamos ver até quando mas ele ainda pode ser utilizado e como último elemento de fundação simples

no caso nós temos o caixão foi um tipo de fundação profunda ano tipo prisma de concreto na superfície escavado internamente esse tipo de fundação não tem nenhum tipo de situação na nbr 61 22 e dessa forma a gente não vai falar aqui nesse curso também mas é é um tipo de estrutura utilizados por exemplo pra pavimentos garagem onde é feito essa esse tipo de fundação o que vai receber as tensões e oriundas da super estrutura de uma dedicação acima e também ao mesmo tempo vai fazer a estrutura de contenção desse pavimento garagem por exemplo então

é um tipo de fundação não muito utilizado mas que tem aí as suas aplicações e aí nós temos os elementos de fundação mistas né que em alguns casos é como usar uma composição de duas ou mais técnicas diferentes de fundação de modo a transformar em um tipo híbrido de estrutura dentre esses casos a gente pode encontrar o bloco sobre estacas né eu já falei de um pouquinho aqui é que é um bloco que faz a interface entre o pilar e à estaca considerando considerado como um elemento de transição entre os elementos da super estrutura e

da fundação esses elementos são armados em geral pois dependendo de suas dimensões podem receber cargas pontuais causando um efeito de reflexão no bloco e também temos um rádio e esse tac ado nec é uma solução composta de um rádio sobre estacas pré-moldadas ou estacas executadas em bloco essa técnica tem a finalidade de utilizar o máximo da capacidade do solo pois utiliza além das tensões admissíveis superficiais aproveita das resistência em um perfil mais profundo de solo em geral utilizado em edificações de grande porte ou em solos de resistência 'substancialmente baixas com argilas marinhas em regiões costeiras

esse tipo de fundação aumenta significativamente a estabilidade do edifício de grandes alturas pois é possível trabalhar com as estacas tracionados desde que dimensionadas para tal finalidade então esses são os tipos de fundações nós somos e fundações rasas nas relações superficiais e fundações profundas falamos há um detalhe ou outro de cada tipo de fundação mas vocês vão entender na sua totalidade sobre sua pata sobre blocos obstáculos sobre está o tubulão por exemplo quando a gente for dimensionar é preciso entender exatamente como funciona as tensões dentro do elemento e tudo mais para que vocês possam fazer o

dimensionamento antes a gente encerrar essa aula vamos falar um pouquinho sobre alguns termos que são utilizadas na disciplina de fundações esses termos são termos gerais é termos genéricos digamos assim que você vai encontrar em qualquer obra de fundação em qualquer literatura que fala sobre a fundação esses termos são por exemplo cota de arrasamento que a cota de arrendamento é o nível em que se deve deixar o topo da estaca o fust do tubulão demolindo o que for o excesso ou completando não estiver faltando você completa deve ser definido de modo a deixar que a estaca

ea sua armadura penetre no bloco com o comprimento que garanta a perfeita ligação como as transferências de esforços do bloco para a estaca então essa cota de arrendamento é muito importante que seja definido ainda em projeto na hora de fazer a execução da estaca muitas vezes acaba sobrando um pouquinho né porque é executado todas as estacas primeiro antes de se fazer o bloco na escavação do bloco ou a forma do bloco e aí essa transição da estaca para o bloco é um nível na cota de arrasamento tem que deixar ele um comprimento suficiente para quem

está cá possa transferir o possa melhor possa receber esses esforços oriundo sair do pilar o próximo tema muito comum é a nega a nega é a penetração permanente de uma estaca causada pela aplicação de um golpe do martelo em geral a medida por série de dez go deve ser acompanhada do peso do martelo e altura da queda de energia de cravação então essa nega é um parâmetro utilizado aí pra por exemplo saber qual é o ponto de parada da gravação de uma estaca então dependendo ali do da profundidade que ela é travada com número de

golpes assim como acontece lá no sbt nós temos um procedimento de encerramento da gravação da que vai chegar uma hora que destaca não vai mais gravar com energia que estou aplicando nela não consigo tará energia eu vou simplesmente parar de cavar a estaca e aí esse é o ponto de entrega junto com a nega nós também temos o repique que é parcela elástica do deslocamento máximo de uma seção da estaca decorrente da aplicação de um golpe do martelo então quando nós estamos estamos gravando uma estaca e os ovos se sabe que ele tem um comportamento

parecido ali com o comportamento elástico então quando você bate na estaca tem o que é chamado de repique né esse repique é a perda de energia e foi aplicada na está bom está aquela não sofreu a penetração antão não foi penetrada e houve uma perda de energia devido ao efeito elástico do solo eo efeito elástico do concreto também netão ela repique neoquímica um repique ele pulou e voltou o martelo não é só uma perda de energia que ocorreu devido à não cravação dessa está pressão ou tensão admissível de uma fundação superficial é um termo bastante

utilizado também que a tensão aplicada por uma fundação superficial terreno provocando apenas recalls para construção poder exportar sem convenientes e oferecendo simultaneamente segurança satisfatória contra a ruptura ou o escoamento do solo ou elemento estrutural de fundação então existe ali uma tensão admissível que nós vamos aprender a calcular daqui pra frente é como ficará o plantel demissível através do sbt através do cpt pra conseguir dimensionar uma fundação não é uma fundação superficial e no caso então essa é a tensão admissível carga admissível sobre a estaca o tubulão isolado é a força aplicada sobre destaca outro bolão

provocando apenas e caos que a construção pode exportar sem conveniente oferecendo simultaneamente segurança satisfatória contracultura o escoamento do solo ou elemento estrutural de fundação no caso das estacas e tubulões essa carga de homicídio ela é feita através do atrito lateral e da resistência de ponta nós também vamos falar neste curso efeito de grupo destaca souto bilhões é o processo de integração das diversas estacas outro bilhões que constitui uma fundação ao transmitirem ao solo às cargas inscrição aplicadas então esse efeito de grupo ele causa ali uma perda na capacidade de carga das está é quando eu

tenho uma estaca por exemplo ela vai ser capaz de suportar 100 por cento da carga que ela foi calculada mas se eu tiver uma estaca do lado da outra ela já vai cair a sua percentagem de resistência porque nós temos um efeito de confinamento do solo onde esse solo ele perde a sua capacidade de resistir atenções então a gente vai estudar também é feito de grupo destaca como calcular a perda de capacidade de carga de estacas um outro termo muito utilizado também o recalque é o recalque o movimento vertical descendente de um elemento estrutural quando

o movimento for ascendente denomina-se levantamento então quando a um afundamento de um elemento de fundação por exemplo nós caracterizamos aquilo como um recalque né aquele elemento de fundação recalcou quer dizer que ele afundou por quê porque a tensão admissível do solo foi incapaz de absorver as tensões da superestrutura então aquele elemento de fundação foi mal dimensionado o ocorreu um recalque também temos um recalque conhecido como recalque diferencial que a relação entre as diferenças de recalques entre dois ou mais apoios e as suas distâncias então por exemplo eu tenho lá dois elementos de fundação um recálculo

cinco centímetros outro recalcou novos sentindo então houve um recalque diferencial e esse recálculo diferencial é de 4 centímetros porque porque é a diferença entre um recalque e outro e esse recálculo diferencial é uma problemática muito grande dentro das estruturas porque ele pode causar aquelas trincas a 45 graus então essas 30 a 45 graus elas são características de recalque diferencial por conta de um elemento de fundação e suporta superestrutura recalcou mais que o outro causando ali uma distorção na superestrutura dando origem à iss 30 a 45 graus outro elemento ou outro tema também utilizado é a

vida de equilíbrio ou viga alavanca que é o elemento estrutural que recebe as cargas de um ou mais pilares quando há uma excentricidade no ponto de aplicação da carga no elemento de fundação como por exemplo aí elementos de fundação com aproveitamento total da divisa ou também conhecido como fundação de divisa que é uma excentricidade ea vida de equilíbrio tem a função de receber e redistribuir essas tensões oriunda dos momentos gerado sair pela excentricidade do pilar no elemento de fundação viga de equilíbrio ou viver lá vamos nós também vamos dimensionar neste curso aqui certo então esta

foi a hora de hoje onde nós falamos aqui sobre os elementos de fundação e as suas diferenças e também alguns termos importantes dentro da disciplina de fundação nas próximas aulas nós vamos continuar aí falando sobre informações importantes de um projeto de fundações para que a gente possa entender melhor todos os quesitos de fundações antes de entrar propriamente aí na parte de dimensionamento certo então aguardo vocês na próxima aula e espero que essa tenha ficado claro você ficou com alguma dúvida deixe a sua pergunta e no campo de perguntas e respostas que eu ficarei feliz em

responder para vocês valeu pessoal e até a próxima [Música]
