इन द लास्ट टू प्रेजेंटेशंस वी कंप्लीटेड द जेके फ्लिप फ्लॉप फ्रॉम इट्स वर्किंग टू डिफरेंट टेबल्स इवॉल्वड इन इट एंड इफ यू रिमेंबर व्हेन वी वेर डिस्कसिंग द जेके फ्लिप फ्लॉप आई टोल्ड यू दैट वी यूज़ जेके फप फ्लॉप बिकॉज़ देयर वाज सम डिसएडवांटेजेस इन योर डी एंड एसआर फ्लिप फ्लॉप इन एसआर फप फ्लॉप यू ऑलरेडी नो दैट व्हेन s इज वन एंड r इज़ वन द आउटपुट इज अनप्रिडिक्टेबल वी डोंट यूज़ दैट सो टू ओवर कम दिस डिसएडवांटेज वी यूज़ जेके फ्लिप फ्लॉप एंड इट इज़ पॉसिबल बिकॉज़ ऑफ़ दिस फीडबैक दैट यू कैन सी
इन पर्पल कलर बट देयर वाज वन प्रॉब्लम इन जेके फ्लिप फ्लॉप आल्सो दैट व्हेन j इज वन k इज वन एंड क्लॉक इज़ वन वी आर हैविंग समथिंग कॉल्ड एज़ द रेस अराउंड कंडीशन द आउटपुट स्टार्टस रेसिंग दैट वी विल सी इन अ मिनट एंड इफ यू रियली वांट टू यूज़ जेके फ्लिप फ्लॉप यू हैव टू ओवरकम दिस कंडीशन सो इन दिस प्रेजेंटेशन वी आर गोइंग टू फाइंड आउट दिस रेस अराउंड कंडीशन एंड वी विल सी व्हाट आर द डिफरेंट मेथड्स इंवॉल्वड इन द एलिमिनेशन ऑफ़ दिस पर्टिकुलर कंडीशन इट्स अ वेरी इंपोर्टेंट प्रेजेंटेशन एंड फ्रॉम
दिस प्रेजेंटेशन ओनली यू विल नो द यूज़ ऑफ़ योर मास्टर स्लेव फ्लिप फ्लॉप्स सो लेट्स मूव टू अवर सर्किट विदाउट वेस्टिंग एनी टाइम यू ऑलरेडी नो दिस फोर कॉमिनेशन दैट हाउ द आउटपुट हैज बीन रिटन दिस q ए + 1 इज़ नथिंग बट योर q एंड दिस q ए + 1 कॉन्प्लीमेंट इज़ q कॉम्प्लिट आई हैव जस्ट जनरलाइज्ड इट एंड आई हैव रिटन इट एज़ इट एज q ए एंड दिस जज q ए कॉम्प्लिट बट दिस थिंग विल देन चेंज टू q ए - 1 q ए - 1 एंड सिमिलरली दिस विल q ए -
1 कॉम्प्लिट एंड q ए - 1 कॉम्प्लीयंट इन द नेम यू जस्ट हैव टू नो द कांसेप्ट आई एम नॉट गोइंग टू एक्सप्लेन दिस फोर कॉमिनेशन यू ऑलरेडी नो इट वी विल जस्ट सी दिस लास्ट कॉमिनेशन एंड ट्राई टू फाइंड आउट द वैल्यूज फॉर q n + 1 एंड q ए + 1 कंप्लीमेंट सो लेट्स मूव टू आवर सर्किट j इज़ वन k इज वन एंड अवर क्लॉक इज़ आल्सो हाई नाउ आई विल से q इज वन एंड q कॉम्प्लीयंट एज़ यू कैन सी दैट q इज़ वन ऑफ़ दी इनपुट टू दिस नन गेट सो
एट दिस पॉइंट आल्सो आई एम हैविंग वन एंड q कम्प्लीनोस दिस पॉइंट आई एम हैविंग ज़ीरो नाउ दिस थ्री इनपुट्स आर गिवन टू दिस नन गेट एंड दिस थ्री इनपुट्स आर गिवन टू दिस नन गेट एंड इट्स वे सिंपल टू डिटरमिन द वैल्यू ऑफ दिस टू नान गेट्स 0 एंड 1 एंड व इज रो एंड वी हैव टू टेक द कंप्लीमेंट सो आईम हैविंग वन एट दिस पॉइंट वन एंड वन एंड वन इज वन एंड टेकिंग इट्स कंप्लीमेंट आई एम हैविंग जरो नाउ दिस सर्किट इज वेरी मच फैमिलियर टू यू इट इज योर एस आ
नन लेच एंड यू ऑलरेडी नो दैट व्हेन एस आर नंड लेच इज इवॉल्वड एंड द इनपुट्स आर वन एंड ़ द आउटपुट विल बी 0 1 नाउ यू विल फाइंड दैट द इनपुट्स चेंज्ड q हैज बिकम ़ सो इंस्टेड ऑफ़ वन आई एम हैविंग ज़ीरो नाउ एंड q कॉन्प्लीमेंट हैज बिकम वन सो इंस्टेड ऑफ़ ज़ीरो आई एम हैविंग वन नाउ नाउ व एंड व एंड वन इज वन एंड टेकिंग इट्स कॉम्प्लिट वी आर हैविंग ज़ीरो सिमिलरली दिस विल चेंज टू वन एंड द आउटपुट विल नाउ व 0 सो अगेन दी आउटपुट्स आर स्विच्ड फ्रॉम 0
टू व एंड व टू 0 सो वी आर हैविंग रो एंड वन एंड दिस जरो विल बिकम वन एंड दिस वन विल बिकम जीरो सो अगेन आउटपुट हैज स्विच फ्रॉम वन टू 0 एंड 0 टू 1 सो दिस पर्टिकुलर कंडीशन व्हेन योर आउटपुट इज चेंजिंग फ्रॉम वन टू ़ एंड अगेन वन देन ज़ीरो कंटीन्यूअसली वी कॉल इट एज़ रेस अराउंड कंडीशन रिमेंबर देयर इज़ अ डिफरेंस बिटवीन टॉगलिंग एंड रेस अराउंड कंडीशन टॉगल इज़ कंट्रोल बट रेस अराउंड कंडीशन इज नॉट कंट्रोल्ड एंड वी आर ट्राइम टू मेक दिस टॉगल ओके दिस रेस अराउंड कंडीशन नीडेड टू

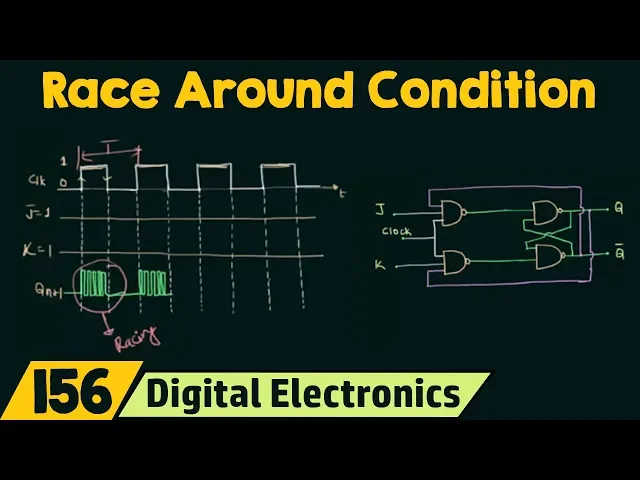

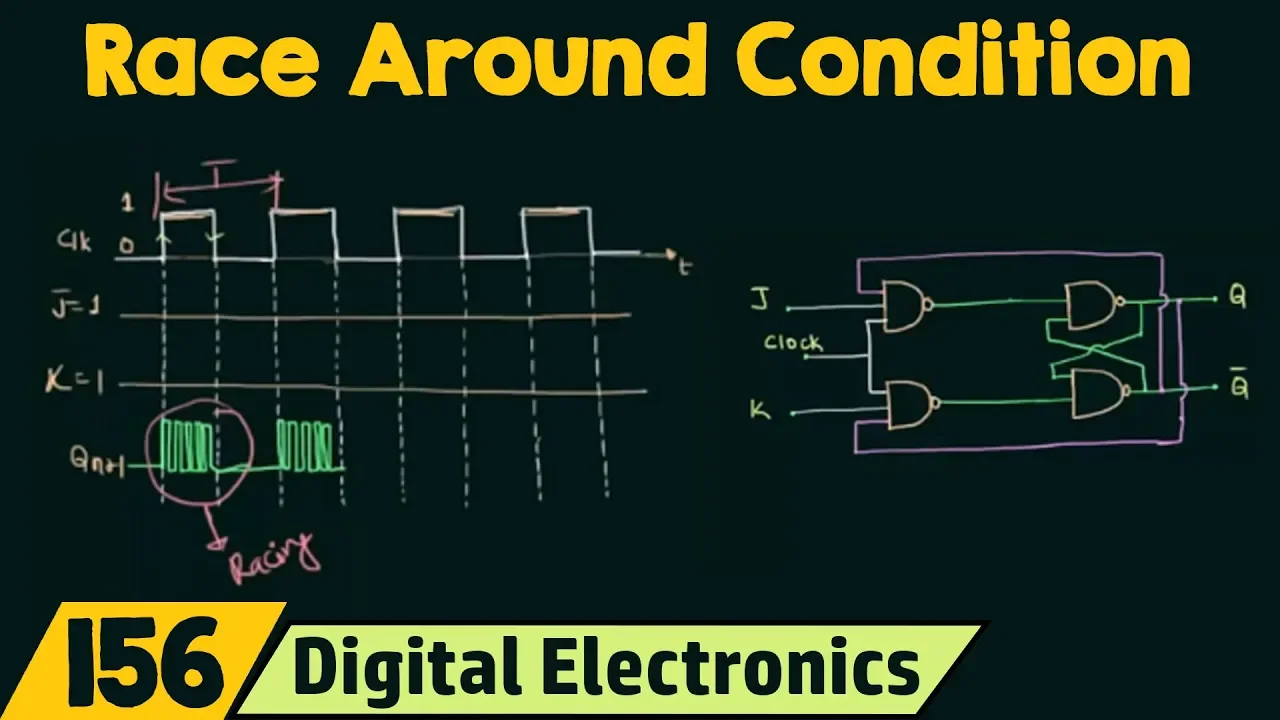

बी कन्वर्टेड इन द टॉगलिंग कंडीशन दैट वी कैन यूज़ इन आवर डिफरेंट सर्किट्स एंड इट इज डायरेक्टली यूज इन योर काउंटर्स सो दिस इज समथिंग वी कॉल एज रेस अराउंड कंडीशन एंड इफ आई ड्रॉ दिस कंडीशन विद माय क्लॉक सो लेट्स सी हाउ इट लुक्स फर्स्ट ऑफ ऑल आई विल हैव माय j एंड j इज वन ऑलवेज एंड देन माय k एंड k इज आल्सो वन बिकॉज़ फॉर रेस अराउंड कंडीशन j एंड k मस्ट बी वन बट यू कैन सी दैट द रेस अराउंड कंडीशन इज ओनली व्हेन द क्लॉक इज हाई सो द रेस अराउंड
कंडीशन विल बी फॉर दिस पीरियड फॉर दिस पीरियड फॉर दिस वन एंड फॉर दिस वन सो लेट्स सी व्हाट विल बी माय आउटपुट q ए + 1 ओके नाउ इट विल बी लो बिकॉज़ द क्लॉक इज रो एंड आई एम असमिस स्टेट वाज ज़ीरो एंड वंस क्लॉक इज वन इट विल बिकम हाय फ्रॉम रो टू वन एंड अगेन इट विल बिकम लो देन इट गोज हाई देन लो एंड इट रिपीट्स दिस प्रोसेस ऑफ रेसिंग एंड कंटिन्यू टू डू दिस टिल द क्लॉक बिकम लो नाउ द क्लॉक इज़ लो इट विल बी लो एंड अगेन इट
स्टार्टस रेसिंग व्हेन द क्लॉक इज हाई सो दिस पर्टिकुलर कंडीशन इज आवर रेसिंग एंड देयर आर डिफरेंट वेज टू ओवरकम दिस कंडीशन सो यू हैव टू रिमेंबर टू थिंग्स फॉर योर रेस अराउंड कंडीशन दिस इज योर रेसिंग ओके एंड इट विल बी पॉसिबल ओनली व्हेन j इज इक्व 1 k इ इव 1 एंड योर क्लॉक इज हाई देयर इज़ अनदर पॉइंट आल्सो दैट यू हैव टू कीप इन योर माइंड इज़ दैट द क्लॉक्स हाफ टाइम पीरियड दिस इज द टाइम पीरियड ऑफ योर क्लॉक एंड द हाफ टाइम पीरियड दैट इज़ t / 2 मस्ट बी
ग्रेटर दन द डिले ऑफ ऑफ योर फ्लिप फ्लॉप ओके बिकॉज़ इफ द डिले इज ग्रेटर दन योर हाफ टाइम पीरियड द क्लॉक विल बी लो एंड द आउटपुट विल नॉट बी जेनरेटेड बाय डिले आई मीन दैट वंस यू हैव चेंज्ड द इनपुट्स एंड मेड द क्लॉक हाई दिस गेट्स रिक्वायर देयर ओन टाइम टू जनरेट द आउटपुट ओके दे विल नॉट जनरेट आउटपुट इंस्टंटे नियस बट दे रिक्वायर लिटिल बिट ऑफ़ टाइम फॉर देयर ओन प्रोसेस लेट्स से इफ q इज वन एंड q कॉम्प्लिट इज ज़ीरो एंड फॉर गेटिंग q एज ज़ीरो एंड q कॉम्प्लीयंट वी नीड
टू वेट फॉर अ सर्टेन टाइम लेट्स से इट इज t ड द t ड इज द टाइम टेकन बाय दिस फ्लिप फ्लॉप टू जनरेट द आउटपुट देन दिस टीड मस्ट बी ग्रेटर दन द हाफ टाइम पीरियड ऑफ द क्लॉक ओके बिकॉज दिस सर्किट विल बी ऑपरेशनल ओनली व्हेन द क्लॉक इज हाई लेट्स सी व्हाट आर द कंडीशंस टू ओवरकम द रेसिंग सो कंडीशंस टू ओवरकम रेसिंग ओके सो लेट्स फर्स्ट टॉक अबाउट दिस थिंग व्हेन आई एक्सप्लेन दैट व्हाई द हाफ टाइम पीरियड ऑफ द क्लॉक मस्ट बी ग्रेटर दन द प्रोपेगेशन डिले ऑफ द फ्लिप फ्लॉप
टू अटन द रेसिंग ओके बट वी डोंट वांट रेसिंग सो व्हाट वी विल डू वी विल मेक दी हाफ टाइम पीरियड ऑफ क्लॉक लेस दन द प्रोपेगेशन डिले ऑफ अवर फ्लिप फ्लॉप सो दिस दिस इज़ द फर्स्ट कंडीशन बाय व्हिच वी कैन ओवरकम द रेसिंग नाउ वी विल टॉक अबाउट द सेकंड वे टू ओवरकम द रेसिंग इन दिस वे इंस्टेड ऑफ़ यूजिंग द लेवल ट्रिगरिंग वीी विल यूज़ दी एज ट्रिगरिंग यू ऑलरेडी नो वी आर हैविंग टू टाप्स ऑफ़ ए ट्रिगरिंग द फर्स्ट वन इज़ योर पॉजिटिव ए ट्रिगरिंग एंड द सेकंड वन इज़ योर नेगेटिव
एज ट्रिगरिंग सो यू कैन सी व्हेन वी आर हैविंग ए ट्रिगरिंग देयर इज़ नॉट इनफ टाइम फॉर द सर्किट टू रेज सो दिस इज़ अवर सेकंड वे टू ओवरकम द रेसिंग एंड द थर्ड वे इज मास्टर स्लेव एंड इट इज वेरी वेरी इंपोर्टेंट कंडीशन एट द सेम टाइम दिस मास्टर स्लेव कंडीशन इज द मोस्ट पॉपुलर कंडीशन टू ओवरकम द रेसिंग एंड इट इज वाइडल यूज्ड देयर आर सो मेनी एडवांटेज ऑफ़ दिस पर्टिकुलर सर्किट एंड वी विल सी इन द नेक्स्ट प्रेजेंटेशन हाउ टू ऑपरेट विद जेके मास्टर स्लेव इट्स अ वेरी इंटरेस्टिंग टॉपिक वन मोर थिंग
एट द एंड ऑफ़ दिस प्रेजेंटेशन आई वांट टू आस्क फ्रॉम यू पीपल आई रियली वांट फीडबैक फ्रॉम योर साइड दैट व्हाट यू लाइक अबाउट माय लेक्चरर्स एंड व्हाट यू डोंट लाइक आई जस्ट वांट टू नो दैट वदर माय स्पीड इज़ टू स्लो और इट इज़ टू फास्ट माय प्रोनंसिएशन माय पिच व्हाट एवर यू वांट टू सजेस्ट यू कैन सजेस्ट आई विल ट्राई टू मॉडिफाई माय लेक्चर ऑन इट सो प्लीज डू दैट इट विल हेल्प यू एंड आल्सो अदर्स सो थैंक यू फॉर वाचिंग सी यू इन द नेक्स्ट प्रेजेंटेशन
