então o pessoal queria começar com vocês hoje ali uma série de alguns vídeos deles sobre esse assunto aqui tá aqui é o fluxo de potência com o método dinheiro rápido né já tinha feito duas aulas ali eu tinha mostrado para vocês um método é de newton aí pra uma variável eo método aplicado ao caso de um determinismo tem multifunções e muitas variáveis aqui a aplicação ali a gente vai ter aqui no estudo de fluxo de potência então a partir da na nas próximas a ele três quatro cinco ao sair não sei quantas vai dar ainda
enfim retirada venda ali primeiramente esse conceito aqui com vocês aqui paulo que está sendo apresentado no sumário começando com alguns conceitos básicos ali né que é o que a fluxo de potências variáveis obtidas aplicações depois os tipos de análise e monitoramento dos componentes a formulação do problema de de fluxo de potência com o equacionamento todo depois da resolução pelo marketing ou rápido e alguns exemplos ali com o cálculo né pra gente ficar isso aqui tá nessa hora de hoje vai ver a menina na primeira alguns conceitos mais básicos na crianças primeiro saque vou pedir pra
gente vai te levar pra deixar o jogo no vídeo ele só depois um comentário no vídeo se gostou ou não enfim vamos começar a começando com conceitos básicos da o que é o fluxo de potência então o fluxo de potência o fluxo de carga como é conhecido também ele é o estudo a lei que visa obter um saldo negativo de uma regionais que exige permanência legal sinalizando os caminhos percorridos pelo poder legislativo relativo em todos os elementos da rede elétrica além de fazer tensão em todas as barras então a gente vai ter uma regional de
engenharia que qualquer aqui representar um diagrama desfilar a gente considera normalmente ele que os sistemas de potência eles são equilibrados então a gente pode representar de grama de pilar e o fluxo de potência né ele vai ser o mesmo nas fases por que o sistema elétrico de potência ele é especialmente a parte de de transmissão subtransmissão ele é preparado para operar de uma forma bem equilibrada então a gente considera marina implicitamente os problemas de fluxo de poderes que está lidando com sistemas equilibrados então o objetivo é obter a li os caminhos dos fluxos de potência

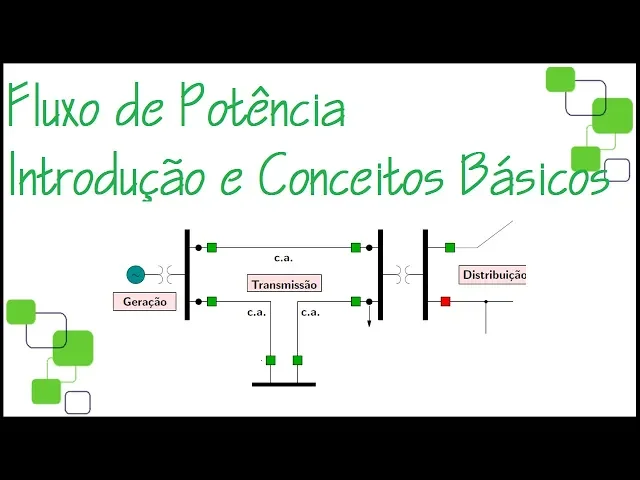

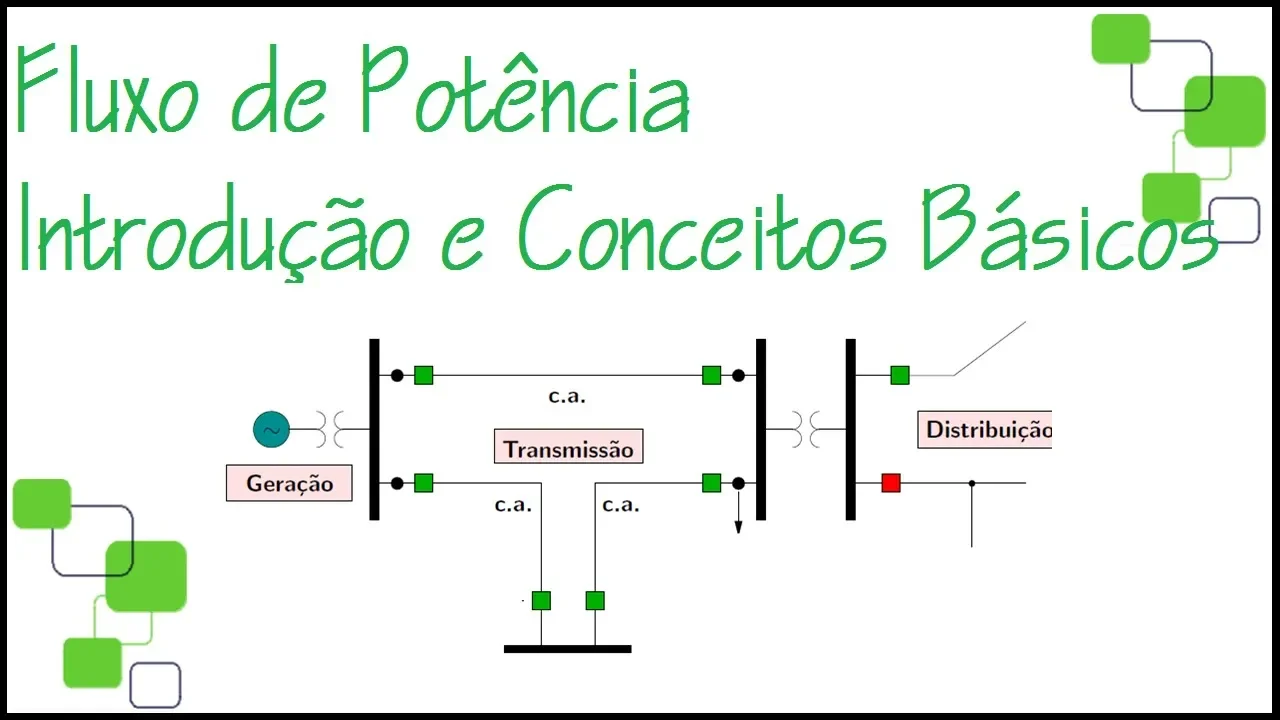

que vão entre as barras né então por exemplo tem uma barra de geração aí eu sei que aquela como aborda geração ela vai tá jogando potência aqui para as linhas né pra prass barra a gente vai ter cargas então o objetivo é calcular todos os fluxos de potência que circulam entre as linhas e depois o que também o módulo atenção em cada uma das barras tá pra quem não está muito familiarizado com os diagramas aqui né a uma barra na sistemática de potência e literalmente aqui representado aqui por essa pressa barra preta nessa barra escura
são pontos de interesse a última edição que a gente tem no sistema elétrico de potência onde nos interessa saber ali a potência injetada modo a atenção na corrente ou seja são pontos de internet não pode ser por exemplo uma substação um sistemático com o barramento primário e secundário de um transformador enfim qualquer potência de qualquer ponta do sistema que tem interesse né é então basicamente essa é a segunda vez que a gente vai obter a li nada sobre o fluxo de potência a avaliação do desempenho das redes de energia elétrica em condição de região para
região da obra de grande importância tanto para operação em tempo real o sistema conta no planejamento da sua operação expansão a então a partir da resolução do fluxo do do problema de fluxo de potência a gente não tem esses esses elementos aqui que acaba de forma o carregamento nas linhas de transmissão e transformadores é ou seja o fluxo de potência que passa em cada uma das linhas aqui nos transformadores do sistema é o carregamento o fluxo de potência que os geradores né que os bairros de geração aqui vão estar injetando no sistema a magnitude onde
faz atenção nas barras as perdas também não porque quando o fluxo de potência passar nessas linhas o selecionador a gente vai ter perdas aqui nesses componentes né o carregamento dos equipamentos de compensação de reativos a gente pode ter e equipamentos pra pra controlar o nível de tensão que pode ser compensador 5 por exemplo ou estáticos que podem ser bancos de capacitores reatores assim por diante a partir desses resultados então a gente definir medidas a partir desses dados aqui a gente entende a gente define medidas e de alterações na rede elétrica com o objetivo de tornar
a operação de sistema tático mais otimizada segura e econômica então nas empresas do setor elétrico que cuidam do do funcionamento da operação do sistema é como por exemplo o operador nacional do sistema ons concessionárias de energia elas têm grande interesse em realizar estudos andinos fluxo de potência no sistema pra amo-te operação otimizada segura e econômica né essas alterações elas podem ser tanto no planejamento da expansão do sistema que prevê a instalação de novos equipamentos ali no futuro como na operação no presente na operação presente atual sistema com ajustes e mudanças na topolândia da rede por
exemplo dessa parte da operação que a gente pode fazer é partir com ajustes parte dos geradores conforme a demanda da carga né ajuste nos dispositivos de controle de tensão é puro seja por ingestão de potência criativa ou por avaliação de tac dos transformadores mas também são dois métodos de controle aí que a gente tem é para manter a atenção à justiça intercâmbio com os sistemas vinhos mudanças a topologia legal desligar alguma linha de transformar um dia de transmissão o transformador além do sistema né para alterarem os caminhos que o fluxo de potência vai percorrer no
sistema e para a parte de expansão aqui do sistema de planejamento de expansão a gente pode prever também a instalação de novas plantas de geração se o aumento da demanda um crescimento é o da demanda carga ali prevista no futuro aumentar então a gente pode prevê também a instalação de novas contas de geração para atender a essa demanda a instalação de novas linhas de transmissão e transformadores e só são dispositivos de controle de fluxo de potência né ou ainda interconexão com outros sistemas a gente sabe que o sistema elétrico brasileiro é interligado então aonde fazer
essa interligação quais sistemas é interligar a gente a gente obtém ali desses estudos aqui de furto de potência que são bem importante é também é possível avaliar o comportamento das redes elétricas em cenários de aumento e diminuição de carga é mais ou menos o que eu tinha falado avaliar o impacto causado pela inserção de novas fontes geradoras de potência ativo reativa em qualquer ponto da rede então por exemplo a gente tem bastante a ligação da geração distribuída né é interessante avaliar o impacto de novas fontes geradoras desde pontes de pequeno porte a fonte de maior
porte vão estar causando ali na rede elétrica então com simulação de furto de potência isso aí é possível decidir prevê também a avaliar a viabilidade da operação do sistema elétrico de potência em condições emergenciais ante algumas contingências ali como perda de linhas de transmissão perda de geração e a partir dessas contingências a estimular o sistema pra ver se ele vai ser capaz de manter ali operação você não vai violar nenhum limite de de operação nenhum componente da rede elétrica se não vai e olhem o limite de retenção de barra então isso aqui também é bastante
aplicada em estudo de fluxo de potência um dos tipos de análise que a gente tem que estar basicamente os três mais conhecidos da lista é um método de nilton o tradicional método direto desacoplado eo modelo linear usado o foco dessas aulas vou estar nesse primeiro item aqui que é o método de newton tradicional promete de litros acoplado e finalizado precisam de aulas mais alto ele quer voltar é porque está fazendo futuramente mas por enquanto ele vai ficar nesse primeiro aqui que é uma formação clássica de um problema de fluxo de potência com todas as equações
ali de potência ativa inativa mas também a gente tem ao falar de forma breve que o método de newton desacoplado que basicamente ele desconsidera o acoplamento que têm entre modos de direção em potência ativa e entre potência efetiva e ângulo de fato da tensão nas barras né porque essas grandezas a sensibilidade é quando uma avaria a outra vaga juntando tomaria o fluxo de potência ativa numa barra vai variar atenção enquanto varia o fluxo de potência reativo ângulo de fases da banda atenção na barra também varia mas esse acompanhamento entre essas duas pelo menos aqui ele
é fraco é por isso que a gente o método de newton desacoplado ele desconsidera esses caras aqui enquanto método tradicional não é mais o tradicional e considera todas a sensibilidade ea gente tenta ainda a tensão e as potências né o modelo linear isabel modelo idealizado e fornece um método para cálculo de potência ativa de forma aproximada como a eficiência computacional né o objetivo desses métodos aqui desacoplado sinalizado é basicamente a eficiência uma maior eficiência computacional e muito perde é o preço equiparado aqui é perder um pouco de precisão enquanto que no método tradicional tem resultados
mais precisos aqui vai estar considerando algumas coisas aí fazemos simplificações é o que traz uma maior eficiência computacional e neste caso a queda do fluxo linearização ele funciona bem para pequenos anos de fazem das barras a despreza as perdas nas linhas e considera a atenção nas barras 1 eo que geralmente em sistemas de de transmissão ali que opera o nível de alta tensão aumente a tensão nunca vou estar muito longe de um peru nas barras né eo teu aqui pode significar qualquer nível de tensão na então basicamente o modelo analisado ele fornece uma simplificação então

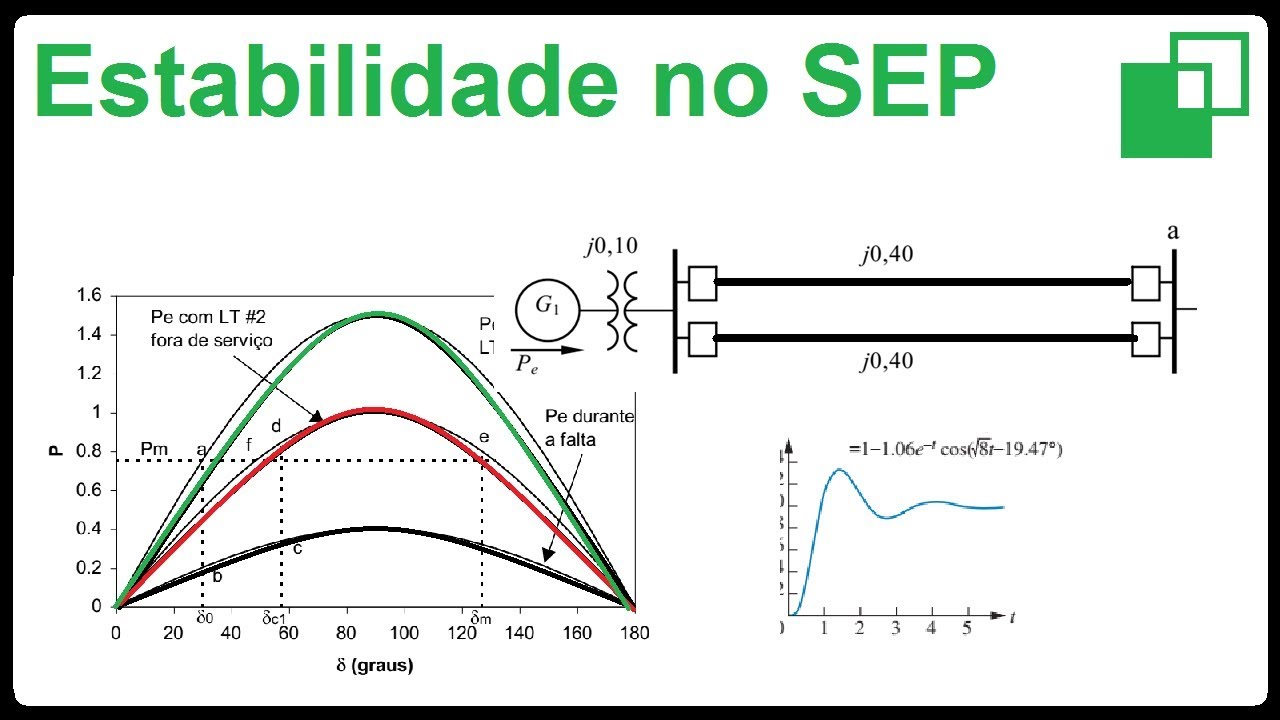

é que a gente tem por exemplo um modelo real que o modelo se a média da potência de da capacidade de transmissão de uma linha de transmissão é por exemplo uma linha está entre duas barras km na potência ativa nela a da pressa nessa curva que a gente tem esse email aqui que é o piso l2 neodi abertura angular da linha e sobre dois ao limite dessa habilidade tática aqui eu tenho uma vídeo aula eu tratei inteiras obra só para saber sua parte da instabilidade que possa deixar na inscrição então eu não vou detalhar muito

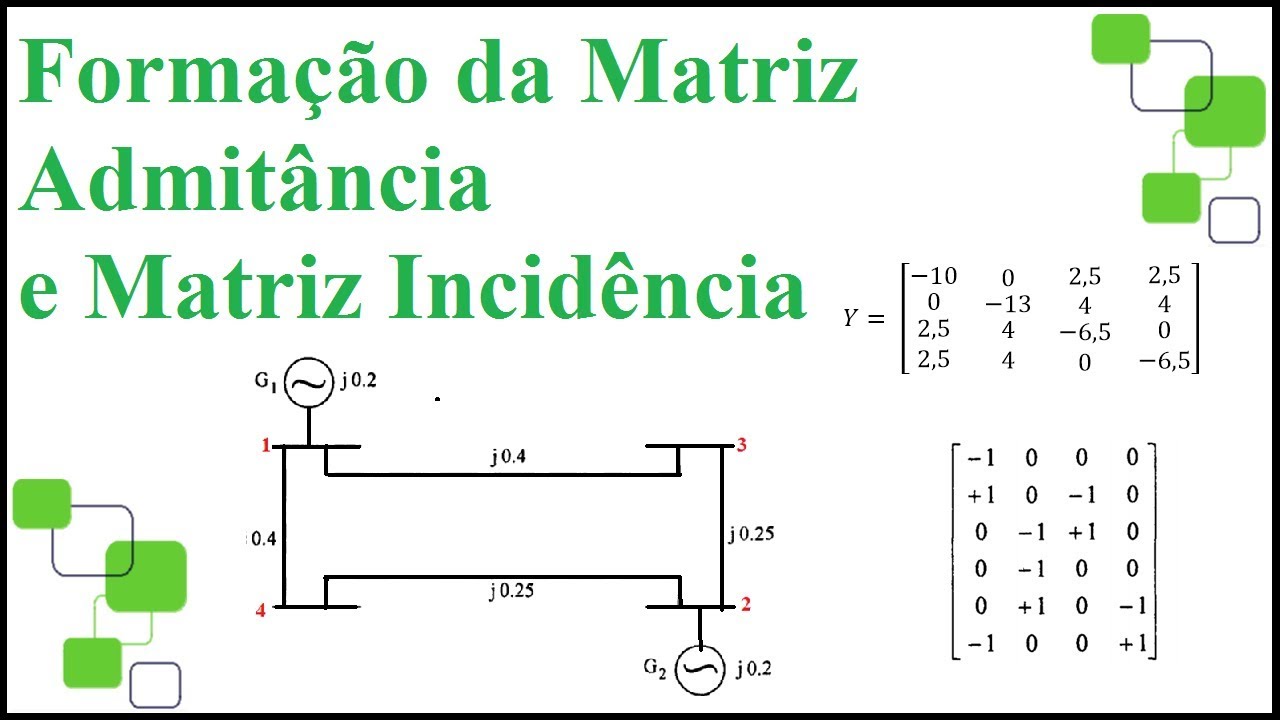

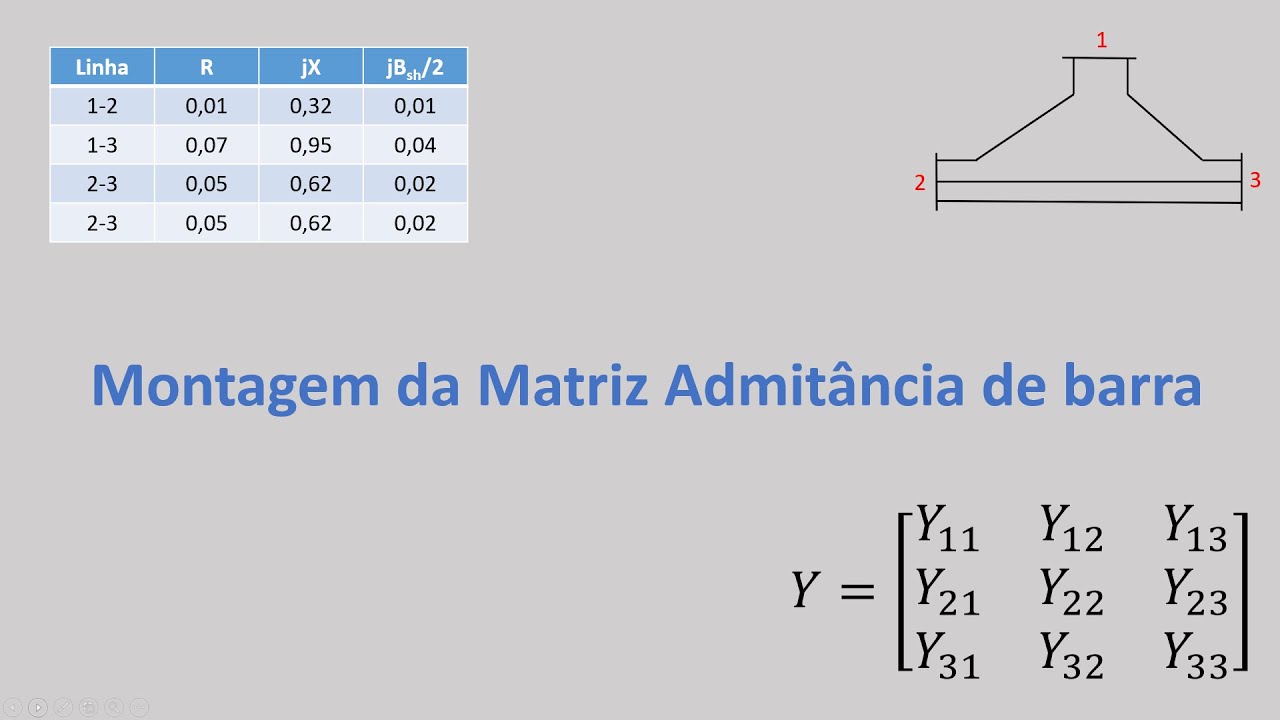

mesmo porque é só para dar um panorama aqui do tipo de análise que a gente tem depois a gente vai seguir com esse método aqui que é o tradicional né então o pessoal nessa hora está na próxima a gente continua ali com a parte do modelo entre os componentes sair de uma rede óptica o grupo um problema de fluxo de potência sobe o modelamento das linhas ali dos transformadores e depois a formação de uma atriz admita ânsia então o pessoal não ficar muito grande e vou parar por aqui tá não esquece deixar o joinha isso
vai gostar do comentário ele gostou do vídeo também qualquer dúvida também pode estar nos comentários ali até a próxima aula obrigado por assistir valeu
