INTERTRAVAMENTO ELÉTRICO: Entenda de uma vez por todas o que é e como instalar!

e fala pessoal tudo bem aí seja muito bem-vindo para mais esse vídeo nesse vídeo de hoje eu vou começar a te fazer uma pergunta tá você sabe o que que é intertravamento em Comandos Elétricos caso você saiba você sabia que Existe dois tipos de tratamento o intertravamento elétrico e o intertravamento mecânico né caso você não conheça ainda esses dois tipos de intertravamento ou tem alguma dúvida sobre Algum deles né eu vou utilizar dois vídeos para poder te explicar sobre esses dois assuntos A então esse vídeo que você está assistindo agora eu vou te explicar sobre

o intertravamento elétrico e no vídeo da próxima semana eu vou explicar exatamente sobre o intertravamento mecânico tá então assistindo esses dois vídeos eu te garanto que você vai conseguir entender exatamente a diferença de intertravamento elétrico para o intertravamento mecânico Tá bom então se você já tivesse tido esse vídeo após eu já ter lançado esse outro vídeo do intertravamento Mecânico ele vai está aparecendo aqui em cima e também eu vou deixar aqui o link da descrição para você poder acompanhar Beleza então sem mais enrolação vamos falar de intertravamento elétrico Beleza bora lá bom então para gente

conversar né entendendo o intertravamento elétrico a gente precisa começar entendendo a definição do que é um intertravamento elétrico certo Então olha só daqui a pouquinho a gente vai entender exatamente com bastante detalhes aqui na lousa também vamos ver com bastante detalhes aqui na prática mas agora inicialmente eu preciso que você entenda o que que é o intertravamento elétrico tudo bem Então olha só esse intertravamento elétrico olho nada mais é do que uma técnica que é utilizado na lógica de comando do nosso diagrama tá então quando você ouve intertravamento elétrico saiba que é um intertravamento utilizado

na lógica de comando diferente do intertravamento Mecânico que a gente já vê na próxima aula o intertravamento mecânico ele vai mexer na estrutura do dispositivo tá ele vai intertravar a estrutura física mas é só para mim ter elétrico ele vai intertravar a lógica de comando tudo bem Então olha só esse intertravamento essa técnica né ela consiste De impossibilitar que Dois contatores por exemplo sejam acionadas simultaneamente com que dois contatores sejam acionadas ao mesmo tempo né Então imagina só que eu tenho dois contatores o contator um e o contator dois quando conta todo mundo estiver ligado

eu não vou conseguir ligar o contador 2 ou se o contator dois estiver ligado eu não vou conseguir ligar o contator um justamente porque eles vão estar eletricamente intertravados certo então o intertravamento essa técnica ela impede com que dois contatores sejam acionadas ao mesmo tempo que a gente vai entender o porquê daqui a pouquinho tá bom então agora que que eu vou fazer eu vou chamar você aqui na bancada com a gente entender os conceitos iniciais importantes para a gente dar continuidade na aula tá vem aqui comigo bom então aqui na bancada né Nós temos

aqui um exemplo prático tá só que esse exemplo e ainda não tem não possui o intertravamento elétrico como a gente falou tá então nós temos aqui um comando bem simples sem intertravamento para gente verificar exatamente como ele está funcionando nesse momento sem o intertravamento depois a gente vai acrescentar o intertravamento elétrico aqui ok a gente verificar exatamente como vai ser o funcionamento após a gente tem apresentado intertravamento elétrico Tá então vamos analisar essa situação atual essa primeira situação perceba sol é um comando bem simples aqui não tem segredo algum eu tenho aqui uma chave seletora

onde eu vou fazer o acionamento aqui do nosso contator Então essa chave seletora que a gente vai dar o nome de S1 ela vai ser responsável por acionar o contator k1 tá e aqui a chave S2 também é uma chave de liga e desliga normalmente e ela vai ser responsável por acionar o nosso contator K2 tá então perceba que são dois acionamentos bem simples aqui que não tem segredo Então vou ligar aqui para vocês poderemos bom então quando acionar a chave S1 perceba que o contator k1 ele vai ser acionado Olha só eu vou acionar

a chave S1 o contator k1 ele foi acionado seu desacionar a chave S1 o contator k1 ele também é desacionado simples assim né Olá da mesma forma aqui para a chave S2 quando acionar a chave S2 o contator K2 ele vai ser acionado Então vamos a um exemplo aqui ó vou acionar a chave S2 o meu contator K2 ele foi acionado seu desacionado a chave S2 o meu contator K2 ele é desacionado tá tô aqui do jeito que está aqui sem o intertravamento perceba que eu consigo acionar a chave S1 e o meu contator k1

ele entra e seu acionando a chave S2 o meu contator K2 ele também entra simultaneamente ao mesmo tempo e esse caso dos dois entrarem simultaneamente ao mesmo tempo né isso pode ser problemas para algumas aplicações como por exemplo né a reversão de motores nós temos reversão de motores a temos um vídeo bem bacana sobre reversão de motores eu vou deixar aqui em cima também para você poder assistir e nesse vídeo Eu também utilizo o intertravamento elétrico para você poder conferir na prática também tá bom mas olha só na reversão de motores né Nós vamos ter

um contator que é responsável por fazer o motor gira no sentido horário e temos um outro contador responsável por fazer o motor girar no sentido anti-horário né então de forma alguma numa reversão de motores eu poderia ter os dois contatores ligados ao mesmo tempo porque isso causaria um curto-circuito na parte de potência do nosso painel né então eu não conseguiria mandar o motor girar no sentido horário e nem no sentido anti-horário ao mesmo tempo isso causaria um curto-circuito então eu teria que ter um intertravamento mecânico para impedir exatamente essa situação dos dois contatores acionados ao

mesmo tempo tá então um outro caso seria em painéis de transferência de energia imagina o contador responsável por alimentar né porque para chegada da alimentação da rede da concessionária de energia e tem um outro contator responsável pela alimentação do gerador e de forma alguma eu poderia ter os dois contatores ligados ao mesmo tempo também causaria um conflito aí na nossa instalação Tudo bem então dessa forma eu preciso intertravar esses dois condutores de forma que de maneira alguma eles consigam ser acionadas ao mesmo tempo da forma que está aqui mesmo que as chaves estejam adicionadas o

contator eles não podem entrar no mesmo tempo ou eu tenho apenas o conta todo mundo ligado ou eu tenho apenas o contador dois ligados de forma alguma os dois ao mesmo tempo como que a gente vai fazer isso a gente vai ver na prática aqui na lousa exatamente a gente vai acrescentar né a gente tem esse montado esse diagrama na lousa a gente vai entender exatamente como ele está e vamos acrescentar na lousa também o intertravamento depois a gente já voltar aqui para bancada e fase é necessária tá bom vem aqui na loja comigo bom

então para a gente entender exatamente agora essa questão do intertravamento né aqui na Lusa eu fiz dois desenhos dois diagramas tá esse primeiro diagrama aqui é exatamente o que está executado na prática que a gente acabou de ver tá então vamos entender primeiramente o que está acontecendo aqui para que a gente venha para esse lado entenda exatamente o que que é o intertravamento elétrico Beleza então olha só aqui nós temos né a nossa chave S1 como a gente já viu e temos aqui o nosso contator k1 então a gente viu que quando a gente é

sonhava a chave S1 o contator k1 ele era ligado certo e temos também a chave S2 e também a gente viu quando assomava aqui né a chave S2 o contator K2 ele era ligado porque aqui eu vou fazer uma simulação né daí energia aqui dentro desse comando beleza pra gente poder entender melhor sobre o intertravamento então ele é só a sessão Inicial com as chaves desligadas a S1 e S2 está desligada né Nós temos a energia Vamos colocar assim ó fazendo uma consideração aqui certo a energia vem aqui da do condutor L1 ele inicialmente a

energia está parado bem aqui e bem aqui né porque que energia está parado desses dois pontos por quê que o circuito está aberto a chave ela possui um contato normalmente aberto então energia não consegue passar para outro condutor aqui debaixo e chega na bobina Então essa energia que ela só vai chegar na bobina quando eu acionar a chave S1 então com relação a chave S1 esse contato que aberto ele se fecha porque o acionei a chave S1 Agora sim a energia ela tem condição de passar pela chave e chegar até a bobina e aqui e

para outra falha Beleza então isso aqui é o que acontece ao primeiro instante só que quando vacilou na chave S2 esse contato é fechado e agora essa energia que tava parado aqui ela tem condição de chegar até a bobina do nosso contator K2 acionando o nosso contator da mesma forma energia vem aqui para outro lado e dessa forma os dois contatores estão ligados ao mesmo tem pô tu só que ele é só isso eu não posso fazer deixar que aconteça Em algumas situações como a gente viu né inversão de rotação de motor é painéis de

transferência de energia certo eu não posso deixar com que a energia chegue nos dois contatores ao mesmo tempo então eu preciso fazer de alguma forma com que quando conta por um esteja ligado acionado quando a energia esteja chegando aqui no contator k1 eu não deixe com que a energia chega aqui no contator K2 essa energia ela tem que ser bloqueada barrada de alguma forma quando o contator k1 estiver ligado e como que a gente vai fazer isso exatamente utilizando o nosso intertra é elétrico tá então muita travamento elétrico Ela é bem simples mesmo basta a

gente já acrescentar e contato do contator em série com a bobina do outro contator perceba só eu coloquei aqui um contato normalmente fechado de k1 a série com a bobina do K2 e eu coloquei um contato dk-21 série com a bobina de k1 eu vou até sair aqui da frente da lousa para você ter uma comparação dos dois diagramas ao mesmo tempo perceba só o meu intertravamento elétrico está sendo feita exatamente por esses dois contatos fechados de k1 em série com K2 e K2 e série com a bobina de k1 como que você que vai

funcionar vamos analisar esse caso agora que possui o intertravamento nesse caso que não possui travamento Você viu que se relacionar S1 e S2 a energia vai chegar até a bobina normalmente mas agora com intertravamento vamos ver como que acontece isso olha só e aqui nós vamos ter a energia vindo por aqui como a gente já viu ela chega até aqui né E essa aqui também vai chegar até esse ponto porque que ela não vai passar para cá justamente porque o contato normalmente aberto da chave está aberto né se está aberto a energia não consegue passar

por outro lado então ele é só que que vai acontecer se eu acionar a chave S1 E aí a energia ela vai ter condição de passar pela chave e ela vai chegar até esse outro lado o contator K2 está ligado não se o contador espectadores está desligado nesse momento esse contato que normalmente fechado de K2 vai estar desligado né Espero que você já saiba o funcionamento do contator se você não sabe eu vou deixar aqui também um vídeo aqui para você poder assistir e entender como é que o contador funciona Tá mas o contator basicamente

ele é o seguinte quando a gente alimenta a bobina do contator os contatos fechados se abrem e os contatos abertos se fecham né nesse momento mas temos um contato fechado de K2 se eu a bobina do contator está desligada quer dizer que esse contato ele está fechado não está aberto certo então a energia ela vai conseguir passar normalmente por esse contato e vai chegar na bobina de k1 e vai vir aqui para outro lado Beleza então perceba alimentem s1ap e aqui né a girei a chave a energia Pastor passou pelo contato de cá dois que

está fechado porque a bobina está desligada e ela chega na bobina de nesse momento que chega na bobina de k1 o que que acontece os contatos ficam que estão fechados vão se abrir e os abertos vão se fechar então eu tenho um contato de k1 desse circuito tenho Olha só eu tenho um contato de calma aqui que eu coloquei aqui é o meu intertravamento Então como a bobina nesse instante está ligada esse contato que é normalmente fechado ele vai se abrir nesse momento E por quê porque chegou energia na bobina de calma Então esse contato

aqui ele se abriu concorda comigo ele está aberto porque ele era normalmente fechado e os contatos normalmente fechados se abrem depois que a bobina do contator é acionada e agora perceba Só se eu apertar S2 né se eu ligar acionar a chave S2 esse contato ds2 vai se fechar e vai permitir com que essa energia ela passe pelo contato do botão né da chave e ela vai chegar até aqui só que ela vai ter condição de passar por outro lado não porque porque esse contato que é normalmente fechado ele está aberto porque essa bobina está

ligada o contator um está ligado se eu contar todo mundo está ligado esse contato fechado ele está aberto então é energia não consegue passar para esse lado sair energia não consegue passar para esse lado eu não consigo ligar o K2 percebeu intertravamento Então se o k1 estiver ligado ou e não liga de jeito nenhum porque porque eu tenho um contato de intertravamento do k1 e série com a bobina de cá dois como O Cauã está ligado esse contato está aberto então energia não consegue passar de forma alguma a energia não passa a bobina não liga

e o contator não liga então só tem na possibilidade de ter um contador ligado por Vez Rodrigo para eu ligar agora o contator K2 como que eu faria Eu precisaria desligar o contator k1 Aí ficaria dessa forma aqui olha só eu vou desligar essa chave S2 a mobilização na primeira chave S2 a energia ela deixa de passar aqui para baixo certo e a energia vai ficar aqui em cima esperando eu vou desacionar a chave S1 É como diz a sono a chave S1 percebi que toda essa energia aqui para baixo é desligada é cês Ada

não tem uma energia porque esse contato ele voltou Abrir se voltou abrir a energia vai ficar parado aqui em cima novamente Então essa energia aqui para baixo ela é discriminada vamos colocar assinar não existe mais energia que para baixo Então dessa forma o que que acontece a bobina do contator é desligada do k1 se a bobina de k1 é desligada o que que acontece esse contato que estava aberto ele volta assim fechar porque não contato normalmente fechado e ele é pertence a um tal não tem mais energia por quê Porque eu interrompi energia aqui em

cima então não chega energia na bobina se não chega energia na bobina esse contato a volta a fechar agora sim se eu apertar S2 que que acontece e fecha que o contato normalmente aberto a energia passa pelo botão ela a chave S2 e agora essa energia vai encontrar um contato normalmente fechado aqui por quê Porque agora O Cauã está desligado se o carro está desligado essa em contato tá fechado e agora eu tenho energia passando aqui pelo Cauã e chegando na bobina de cá dois e agora Perceba como o K2 foi acionado os contatos de

cá dois fechados se abrem e os contatos de cá dois aberto se fecham então contato de cá dois aqui ó fechado então se está alimentando a bobina de cá dois esse contato fechado ele vai se abrir e agora Olha Só se eu apertar S1 que que vai acontecer esse contato do botão vai fechar vai permitir a passagem da energia EA energia vai chegar até aqui ela vai passar para acionar o Calma eu tô apertando S1 para sonhar com um mas a energia vai chegar até a bobina de k1 não é porque eu tenho um contato

aberto aqui né porque ele tá aberto porque a bobina de cá dois já estava acionada se ela já estava acionada esse contato fica aberto Então por mais que eu esteja apertando assim um a energia fica parado aqui porque esse contato vai estar aberto e não permite que a energia chega até bobina então perceba que desse jeito eu inteiro travei os dois contatores eu não consigo que os dois contatores estejam ligados ao mesmo tempo se esse está ligado esse contato tá aberto e não deixa de gastar um se esse está ligado esse contato estaria aberto e

não deixar de ligar com a dois então para eu desligar um ele ligar o outro eu preciso fazer o que desligar esse aqui primeiro para que esse contato volte a se fechar aí eu consigo ligar com um entendeu processo acho que eu bem claro né e agora que que a gente vai fazer a gente vai ver isso aqui na prática Então a gente vai pegar esse circuito que a gente montou na prática e vamos acrescentar esses dois com é porque esses dois contatos aqui é exatamente os meus intertravamentos elétricos é isso aqui a presença desses

dois contatos dessa forma a gente chama de intertravamento elétrico muitas pessoas acham que o intertravamento elétrico é alguma coisa diferente algum componente diferente que você coloca no circuito mais não o intertravamento é apenas a lógica do contato do contador que já existe ali não é nem um novo componente Tá bom então dessa forma Aqui nós temos o contato o intertravamento elétrico eu vou apagar essas linhas verdes dos dois diagramas com a gente fazer na prática beleza vamos lá bom então beleza essa aqui é a nossa última parte aqui da prática né só que agora nós

temos aqui o nosso comando nosso circuito sem o intertravamento e como que a gente vai fazer para colocar o intertravamento nesse circuito aqui né então vou fazer com você passo a passo na prática Tá eu vou desligar a nossa energia bom nosso circuito já está dizendo Juizado e agora a gente vai o nosso intertravamento então isso aqui é exatamente que nós temos a moça uma chave certo S1 ligado diretamente aqui na bobina do contator k1 né E temos a chave S2 ligado diretamente aqui na bobina do nosso contator K2 exatamente igual aqui na luz Olha

só achar S1 ligado diretamente na bobina do k1 a chave S2 ligado diretamente aqui na bobina de cá dois e agora como que eu faço para acrescentar o intertravamento então é o seguinte forma aqui eu percebo aqui do parafuso do borne do terminal aqui da chave S1 eu mandei um condutor diretamente aqui para bobina de k1 qualquer agora depois que eu coloco intertravamento Agora eu tenho mais um passo aqui no meio percebe que agora da chave eu não vou mandar direto para bobina de calma da chave eu tenho que mandar para um contato normalmente fechado

de K2 não é de cá um é de cá dois aqui tá olha só a ficar um o que está em série com a bobina de Cauã é o contato de cá dois do outro contator beleza não confunda então aqui do nosso dá uma chave a gente manda para um contato fechado de K2 E aí do contato fechado a gente manda para bobina beleza vamos fazer esse aqui na prática agora vem cá comigo Olha só então eu tenho aqui ó do meu S1 eu estou mandando diretamente aqui para bobina de calma só que eu não

posso ter mais isso o que que eu preciso fazer eu preciso agora esse condutor aqui ó eu vou até de parafusar ele da bobina e agora eu peguei da chave eu preciso mandar para um contato normalmente fechado de K2 o meu novo contato fechado de K2 está nesse bloco auxiliar aqui tá bom que você não sabe o que que é o bloco de contato auxiliar também tá aparecendo aqui em cima para você poder assistir esse vídeo onde explica exatamente sobre isso tá porque que eu usei o bloco porque eu não tenho um contato Fechado aqui

no próprio contator então precisei usar um bloco auxiliar Tá bom então agora aqui da minha chave eu preciso mandar para um contato fechado de K2 está justamente nesse bloco auxiliar perceba só aqui do da chave S1 eu mandei para o contato fechado de K2 e agora aqui do contato fechado de K2 eu não estou vendo aqui o terminal que eu tô do outro lado tá deixa eu ver se eu acho aqui fica aqui O opa deixa eu colocar novamente aqui e eu acho que foi aqui então beleza olha só e agora do contato fechado normalmente

fechado de K2 eu mando novamente aqui para bobina de Cauã Então vou colocar aqui novamente na bobina bom então Priscila que agora entre a chave S1 com o contator k1 com a bobina do contator k1 Eu tenho um contato aqui de cá dois perceba só como é fácil isso aqui né é bem simples Às vezes o conceito eu sei que um pouquinho difícil de entender mas depois que você entende exatamente fica fácil na verdade então eu não vou fazer ainda o intertravamento do S2 com k1 Tá bom então o que que eu vou fazer eu

vou ligar do jeito que está que a gente vai fazer passo a passo então eu vou ligar mais energia liguei energia perceba Só se eu ligar S2 eu consigo fazer com que o contator K2 seja acionado mas se eu apertar o R1 agora olha lá eu não consigo meu contator k1 não acionou Olha só as duas estão ligadas mas só o contator K2 ligou porque o carro não ligou porque esse contato aqui que está fechado que é É nesse momento que o contator K2 está ligado esse contato está aberto então a energia está chegando até

aqui ó até esse ponto aqui desse lado aqui nesse frio não tem energia porque esse contato está aberto então eu Inter travei o funcionamento dos dois contadores Tá bom então vou desligar novamente para a gente fazer o intertravamento agora do outro lado percebe que agora essa chave S2 ela está indo diretamente para bobina de cá dois só que agora eu preciso colocar um contato normalmente fechado de k1 entre a chave S2 e o contator K2 exatamente como uma blusa Olha só entre a chave S2 e o contator K2 eu tenho aqui um contato normalmente fechado

de k1 Então a gente vai ter que fazer isso aqui exatamente agora da chave S2 a gente manda para o contato de k1 e do contrato de cá um a gente manda aqui para o K2 Vamos ver isso na prática Então é só deixava esse dois ela não vai mais direto a dica 1 e agora da chave S2 eu vou mandar para um contato fechado de k11 a e agora aqui da saída desse contato normalmente fechado de k1 e eu vou mandar para bobina e do contator K2 a e eu fiz até de cor diferente

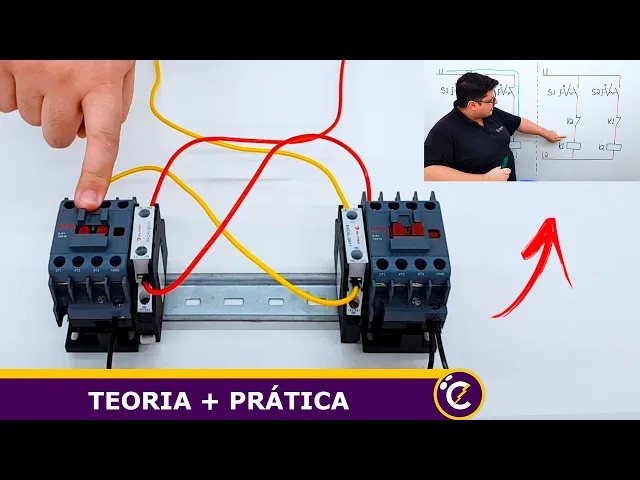

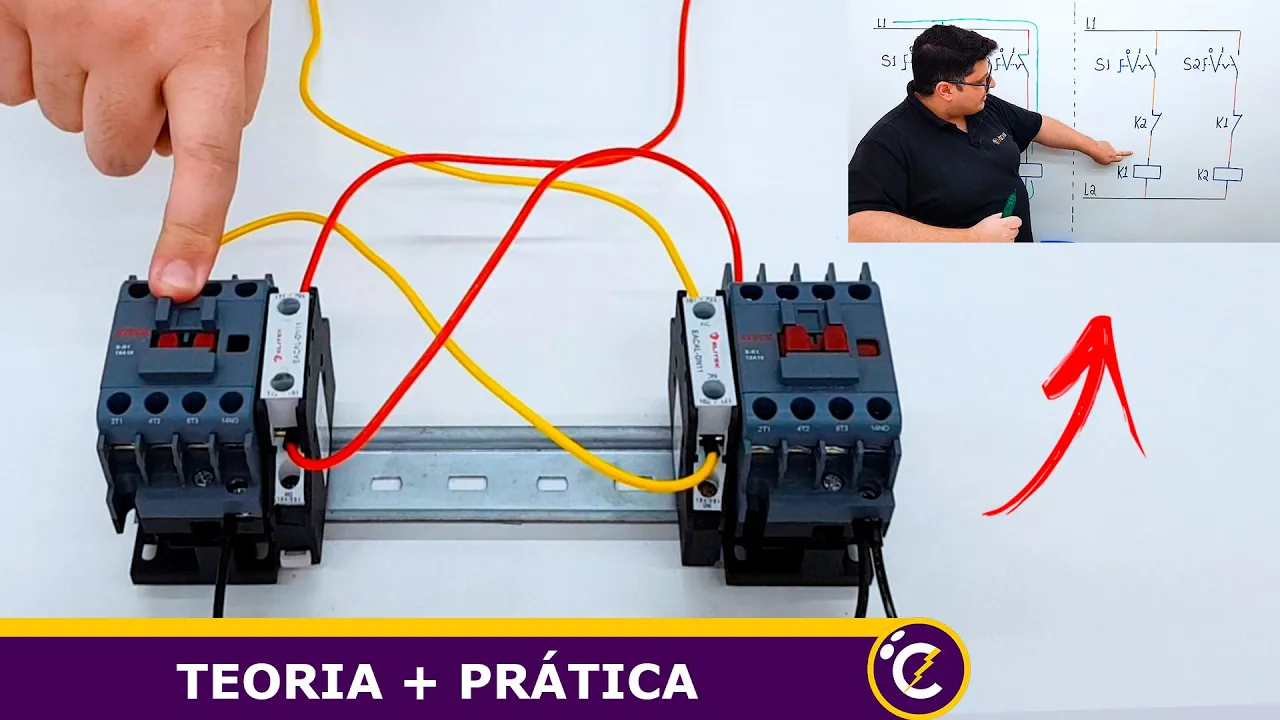

aqui para você conseguir visualizar o caminho aqui da energia elétrica tá então perceba que os cabos vermelhos pertence ao acionamento de cá dois e o cabo Amarelo pertence acionamento de k1 então perceba que o cabo vermelho ele passa pelo contato de k1 para intertravar com a dores e o cabo Amarelo ele passa por um contato normalmente fechado de K2 para intertravar o k1 é simples assim mesmo Tá bom então ele é só agora eu vou energizar o nosso circuito para gente ver exatamente a questão ele fez isso aqui porque os dois contatos os dois as

duas Chaves já estavam ligadas tá então vou ligar as duas vezes ligados a chaves para a gente começar do começo aqui olha só nesse momento nós temos as duas Chaves desligadas Então os dois contatores estão desligados quando eu acionar a chave S1 liguei aqui o contator k1 normalmente certo se eu desligar a chave o contator k1 ele é desenergizado se o sinal SD e o contator K2 entrou normalmente seu desenergizada beleza a Rodrigo tá funcionando normal exatamente por quê Porque eu estou ligando um de cada vez para eu ligar no outro eu desliguei esse primeiro

aí eu consigo ligar um outro né mas olha só eu vou ligar S1 o contator k1 ligou se eu vou fazer a chave S2 ao vosso lado a chave S2 esse contador não entra a chave está na acionada a chave tá mandando ele entrar mas ele não entra porque porque a energia ficou parada Antes desse contato fechado de k1 energia não consegue chegar na bobina de cá dois mesmo que eu liguei a chave esse dois porque está indo ter trabalhado da mesma forma se eu desligar aqui os dois certo agora vou ligar o K2 e

perceba se eu ligar a chave S1 o contator um não liga porque porque agora energia ficou parado antes do contato de cá dois fechado de K2 a energia não chega mais aqui na bobina de k1 então eu fiz um intertravamento dessa forma mesmo que eu mande eles ligaram ao mesmo tempo eles não ligam juntos de uma forma alguma Porque eles estão intertravados Beleza então é isso aí pessoal Espero que você tenha gostado desse vídeo tenha entendido realmente sobre o intertravamento elétrico e não esqueça que na próxima loja a gente vai falar sobre o intertravamento mecânico

beleza é o outro tipo de intertravamento também é super importante que vocês conhecem tá então lembrando né se você está assistindo esse vídeo depois que eu já tenha lançado intertravamento mecânico ele vai estar aqui na minha no link da descrição para você poder acompanhar Beleza então te espero na próxima aula um grande abraço tchau tchau
