em pu [Música] o Olá seja bem-vindo nesta vídeo-aula será apresentado o passo a passo para realização do Startup orientado no inversor de frequência cfw500 antes de preparar o inversor é conveniente explorar as funções das teclas da h&m do cfw500 a tecla menu e em ter utilizada para acessar avançar Um item de menu ou para receber alguma alteração realizada dentro de qualquer parâmetro tecla back esc serve para sair ou voltar de uma tela de menu teclas direcionais são elas que nos permitem alterar o conteúdo de um parâmetro pode-se dizer que elas nos permitem navegar entre parâmetros
e menos a tecla liga quando habilitada permite ligar o motor via HDMI a tecla desliga quando habilitada permite desligar o motor via HDMI jogue normalmente utilizada para Startup de máquina em movimentos de manutenção ou ainda em algum caso especial de trabalho do inversor que exija bom controle manual de movimento em baixa velocidade por programação pode ser habilitada ou não coloque Remo é o botão que nos permite alterar a operação do inversor entre local e remoto para tanto deve estar habilitada tecla sentido de giro quando habilitada permitindo inverter o sentido de giro do motor i e
agora que já se conhece a função de cada uma das teclas da h&m Vamos efetuar a busca dos padrões de fábrica do inversor para isso precisaremos colocar o parâmetro 204 em cinco aperte enter menu o para iniciar o processo ao fazer isso a opção para ficar Ativa ao lado esquerdo do visor mais um acesso com a tecla enter nos faz perceber que o parâmetro um aparece no display use o botão e incrementa insistidamente até alcançar o p204 agora use enter para acessar e modificar o conteúdo deste parâmetro que inicialmente encontra-se em zero incremente o valor
até chegar no número 5 o e novamente toque em enter e pronto temos os padrões de fábrica restaurados é o próximo passo após o inversor ter buscado os parâmetros de Fuera realizar o startup do produto a uma opção no menu que dá o direcionamento ideal a fim de facilitar o processo vamos a ele aperte a tecla enter para ter acesso aos menus em seguida vamos buscar por Startup tocando uma vez em implementa acesse Startup usando em ter o parâmetro 317 deve ser colocado em um para iniciar o processo então aperte enter e modifique you E

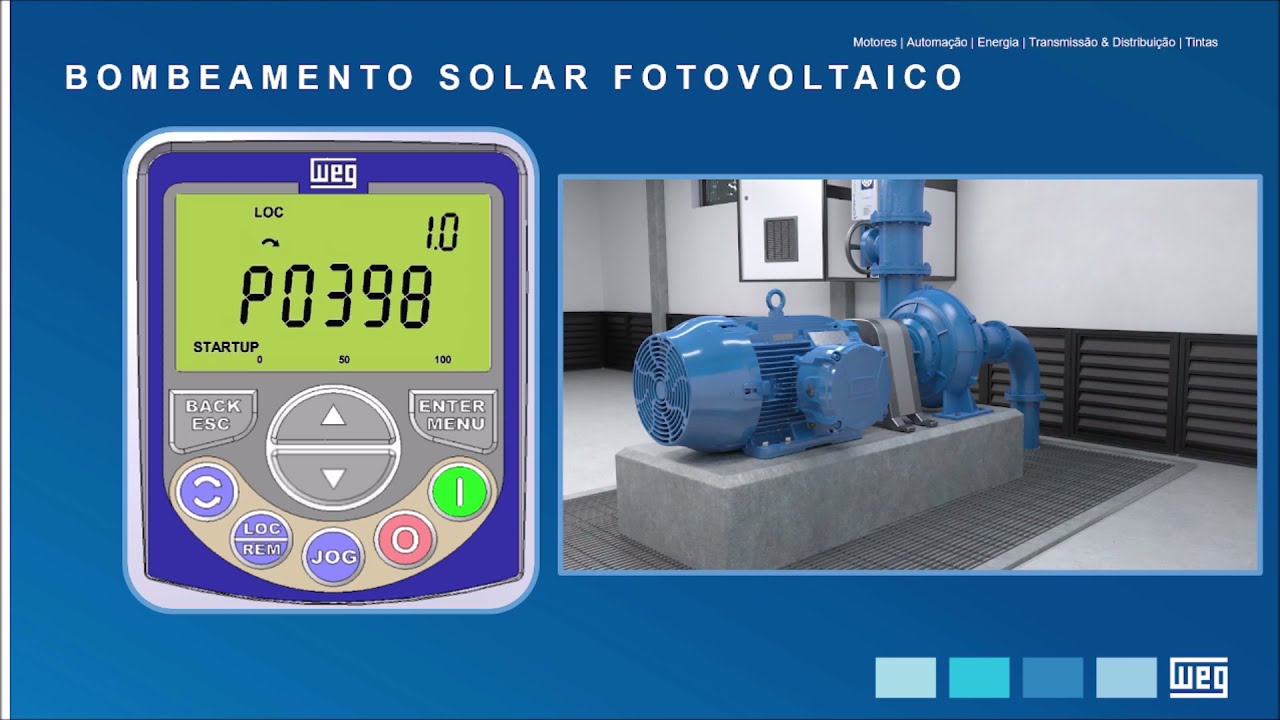

aí um toque para aceitar o valor e o Startup inicia pelo parâmetro 202 o tipo de controle é selecionado e em p202 como exemplo manteremos o controle escalar indicado no manual com p202 igual a zero como se pode perceber aqui não será necessário fazer qualquer modificação para o parâmetro e com a tecla implementa buscamos o próximo item neste caso p398 que é onde informamos o fator de serviço do motor acionado Observe que o conteúdo armazenado é um fator de serviço 1.0 caso necessite alterar utilize a tecla enter tanto o fator de serviço quanto outras informações
solicitadas no Startup devem ser consultadas na placa de identificação do motor dando sequência usa-se a tecla implementa para ter o parâmetro 400g e este é onde deve-se informar a tensão de alimentação do motor e precisa ser condizente com a tensão de placa e com as ligações necessárias dos terminais caso necessite alterar o valor basta acessar o parâmetro com um enter e usar as teclas direcionais mostradas aqui para modificá-lo neste exemplo já com a tensão ajustada simplesmente usou se o enter para aceitar e para modificar qualquer outro valor use a mesma lógica uma vez entendido passo
a passo para alterar o conteúdo de um parâmetro será abordado apenas quais itens devem ser preenchidos a fim do inversor entender os dados do motor que será acionado e protegido por ele em avançar para o próximo parâmetro nos leva a informar a corrente nominal aqui b401 um pulso na tecla implementa nos dá acesso ao p403 para informar a frequência e na sequência a velocidade e inserida no p402 uma tabela de equivalência que consta no manual do cfw500 orienta sobre a inserção dos dados de potência por exemplo zero equivale a zero 16hp 1 = 0 25
Hp e assim por diante leve o número equivalente ao seu motor ao p404 [Música] aqui deve ser dito se o motor é auto ventilado com p406 igual a zero ou se ter a ventilação Independente com p406 igual a 1 o último parâmetro deve receber a informação do fator de potência em p407 e o Startup está concluído quando o primeiro parâmetro preenchido volta a tela a partir daí use a Tecla tecla esc até chegar a monitoração assim concluímos o Startup orientado no inversor de frequência cfw500 e siga a segue nas redes sociais acesse o nosso canal
no YouTube e inscreva-se para receber as notificações sobre produtos palestras e vídeo aulas para maiores informações acesse www.weg.net até a próxima E aí
