o olá pessoal tudo bem aula de hoje é sobre cotagem em desenho técnico o objetivo dessa aula é apenas fazer um breve resumo de todo o conteúdo abordado na normatização específica e no material disponibilizado para vocês a contagem e normatizada pela nbr 10.126 que tem como objetivo fixar os princípios gerais de cotagem através de linhas símbolos notas e valor numérico numa unidade de medida as cotas são necessárias para descrever uma peça ou componente nesse exemplo temos o exemplo aqui de uma contagem esta é a linha de cota na vertical temos a representação das linhas auxiliares
temos também a representação do limite da quota que pode ser através de um traço oblíquo como esse ou uma seta e aqui só falta propriamente dita que é o valor numérico que corresponde a medida desse intervalo representado aqui temos as três e representações que indicam o limite da linha de cota pode ser feito por dois diferentes tipos de setas como estes apresentados e também por um traço oblíquo com um ângulo de 45 graus olá neste desenho temos a representação de dois objetos em perspectivas isométricas e aqui a representação das cotas aqui temos a os unidades

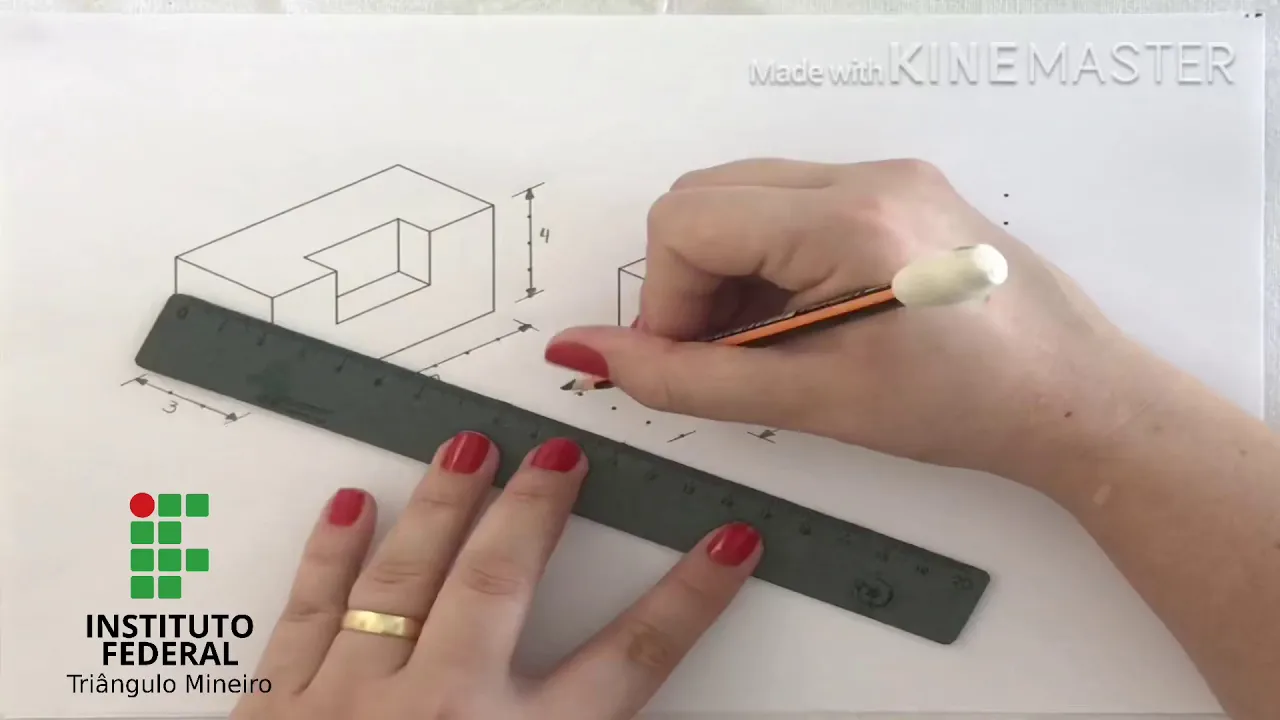

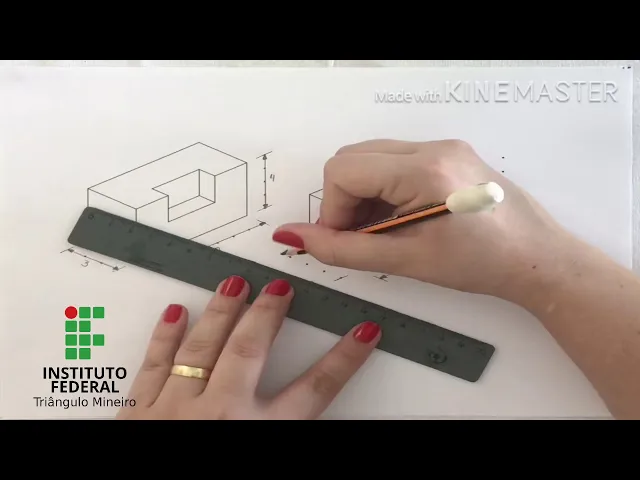

né esse comprimento equivale a sete lembrando que a representação a cotagem sempre deve estar 100 unidades de medida e deve estar unificado em todo o projeto uma única unidade de medida se começarmos em milímetros tudo estará cotada em milímetros se fizermos em centímetro tudo em centímetros agora vamos mostrar como projetar essa linha de cota em uma perspectiva isométrica devemos acompanhar a inclinação do traçado né e aproveitando esse pontilhado que já existia no desenho aqui ó vou ligar os pontos né já que eu não estou apoiada com uma régua t e um esquadro que seria o
ideal mas a gente deve acompanhar a inclinação do desenho nós fazemos então a linha de cota e ela deve ter como vocês observam aí no desenho um esse espaçamento entre o objeto e a linha de cota e esse espaçamento é para que tanto a linha de cota quanto as linhas auxiliares não fiquem juntas ao desenho criando às vezes uma confusão na interpretação desse desenho então aqui essa profundidade desse objeto nessa largura do objeto corresponde a três né o comprimento sete e altura de cinco então estamos projetando aqui para depois colocar a cota os valores numéricos

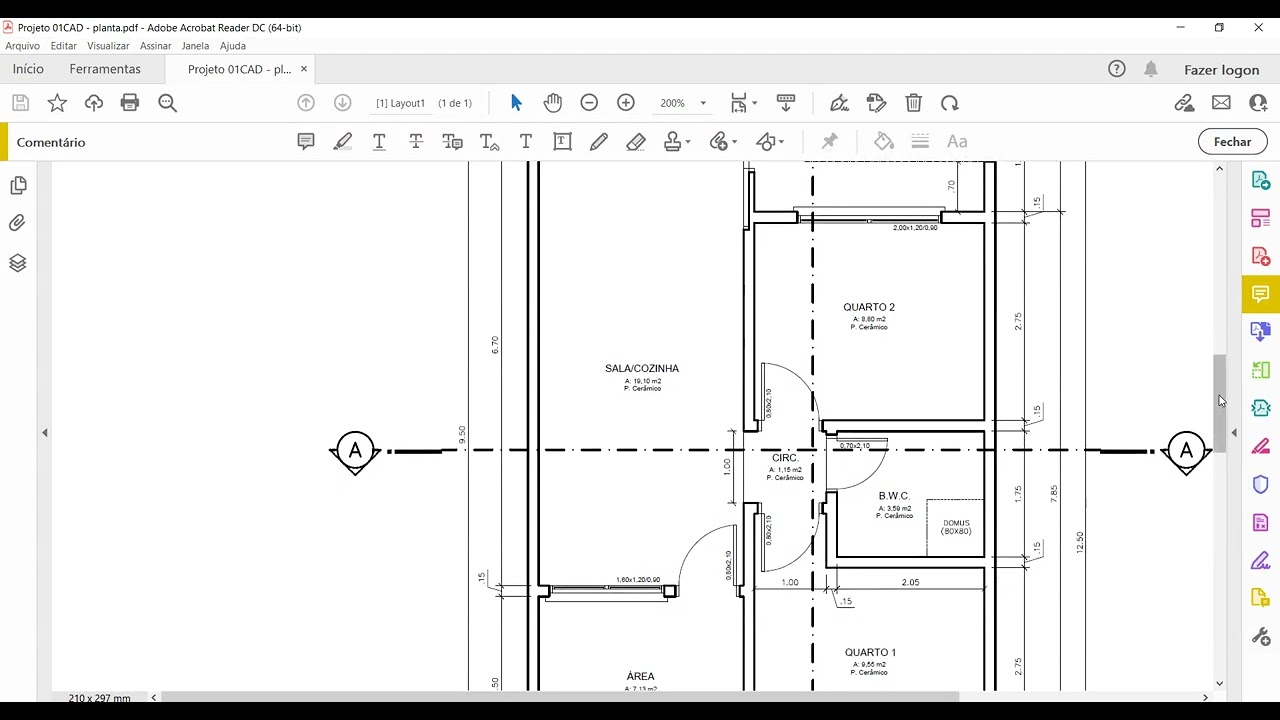

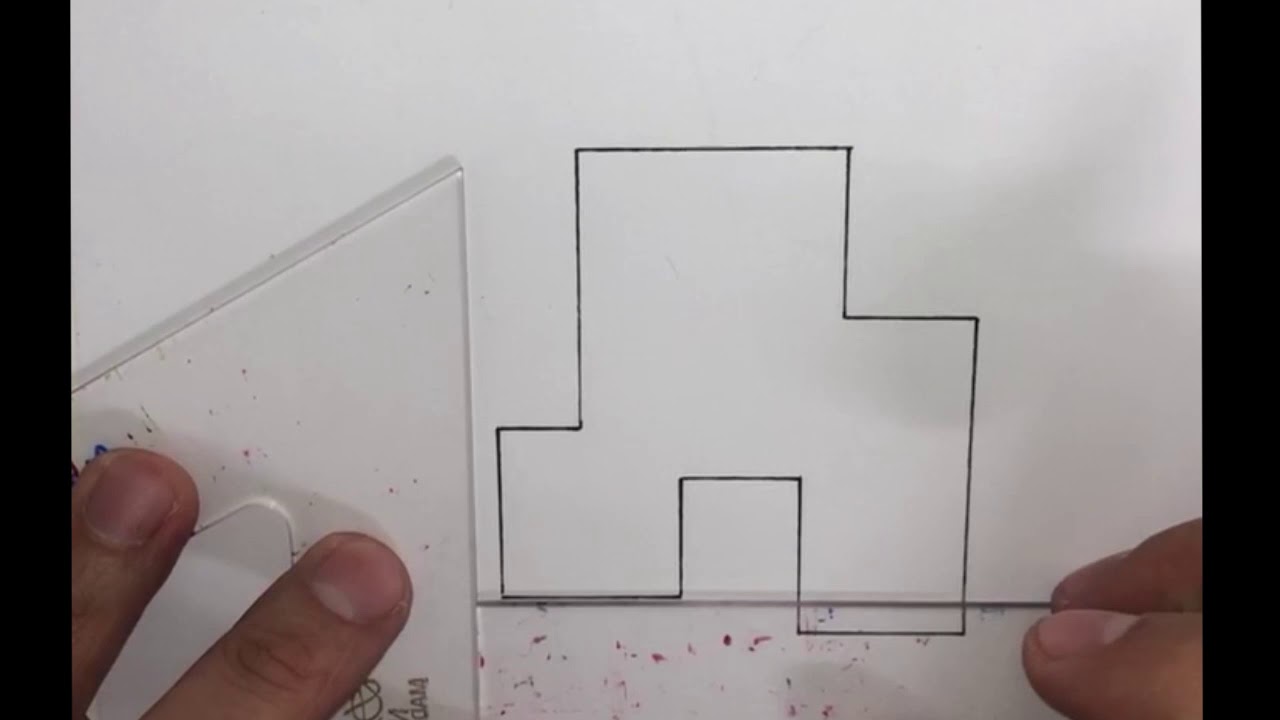

e agora dimensionando temos um dois três quatro cinco seis sete unidades vou escrever 7 sem lembrando sem unidade de medida a vertical altura igual a 4 oi e a profundidade a largura do objeto = 3 este próximo desenho é a representação de uma planta baixa que será o assunto da próxima vídeo aula para fazer a cotagem do desenho vamos utilizar a régua comum lápis borracha e poderíamos também utilizar o escalímetro vamos determinar um espaçamento fixo aqui de 1 a 1 cm para que a contagem fique padronizada tão estou fazendo os pontos de 1 cm vamos

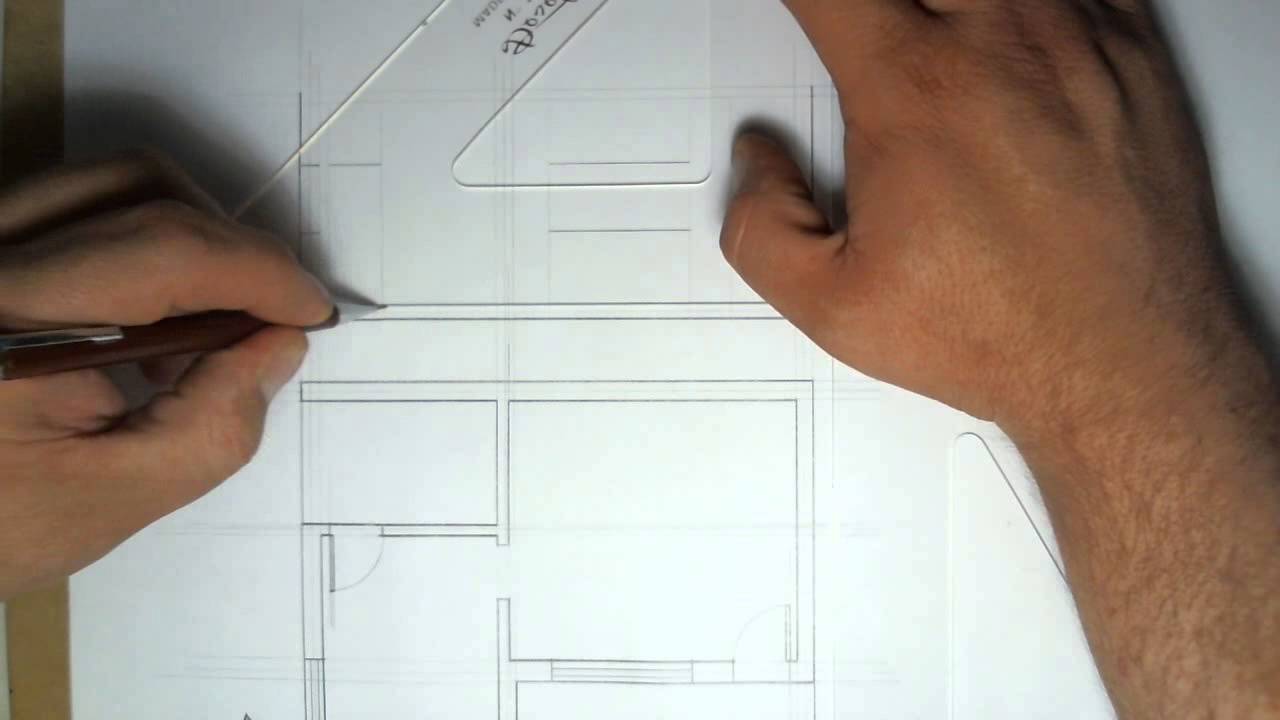

criar as linhas auxiliares nas extremidades do desenho tão duas linhas auxiliares aqui verticais e vamos criar duas cotas duas linhas de cota porque vamos utilizar diferentes faces de referência a face externa vai ser uma contagem que vai ficar mais acima essa linha que está sendo oi e a linha de baixo vai ser uma cotagem em série com as dimensões das projeções das paredes observa em que tem espessura diferentes as externas tem 25 cm e as internas 15 então vamos utilizar essas faces de referências de referência aqui né que são as paredes para criar essas linhas
auxiliares de quota então estou utilizando a referência das paredes espessura das paredes para traçar que automaticamente vai delimitar aqui o comprimento de cada um destes cômodos aqui representados não devemos deixar na mesma altura essas linhas então podemos utilizar a borracha para apagar e vamos criar então as linhas traços oblíquos né definindo um limite da quota poderia ser representado por uma seta mas quando a gente tem uma grande quantidade de cotas a serem representadas o traço oblíquo fica mais simplificado poluir menos visualmente o desenho mas fica a critério do desenhista e vamos colocar os valores aqui
lembrando que as cotas elas não devem ter unidade medida tão apenas uma representação numérica e esses valores eles devem estar padronizados em todo o desenho então se fizermos uma representação em metros como é o caso aqui três metros e 3 metros e 30 né o comprimento da cozinha essa parede tem 0,15 m a o quarto comprimento de quatro metros e 55 né então devemos padronizar todo o desenho e seguir com esse procedimento para fazer a contagem de todas as informações do desenho né então fazer a contagem do lado esquerdo direito e inferior certo lembrando que
esse a dimensão né esse comprimento de 10m ele não precisa ficar repetindo embaixo a gente só deve colocar informações que são essenciais para o construtor para reproduzir essa planta baixa não precisamos colocar informações repetidas oi e aí vamos finalizar o desenho e mostrar o e aí é muito bem pessoal agora traçando os últimos traços oblíquos aqui que representa o limite da linha de cota temos um desenho finalizado ok todo o material referente a contagem está disponibilizado para vocês no disco e no google sala de aula pessoal e para avaliar a frequência a participação de vocês
vocês deverão fazer uma atividade de aprendizagem que está disponível no disco virtual ou no google classroom e entregar daqui uma semana pelo google classroom qualquer dúvida estou à disposição de vocês muito obrigada e até semana que vem tchau pessoal
