cortes e sessões são artifícios de desenho técnico utilizados para representar detalhes internos de um objeto ou de um conjunto de peças montadas Olhem só nessa figura nós temos uma projeção ortogonal simples na qual as arestas não visíveis estão representadas pelas linhas tracejadas nós podemos saber como que é a geometria interna do objeto mas se nós pegássemos esse objeto e cortemos ele ao meio como nesta figura poderíamos visualizar de maneira mais clara o que como esse objeto é por dentro então cortando esse objeto e fazendo a projeção disso temos a seguinte figura notem que nesta figura

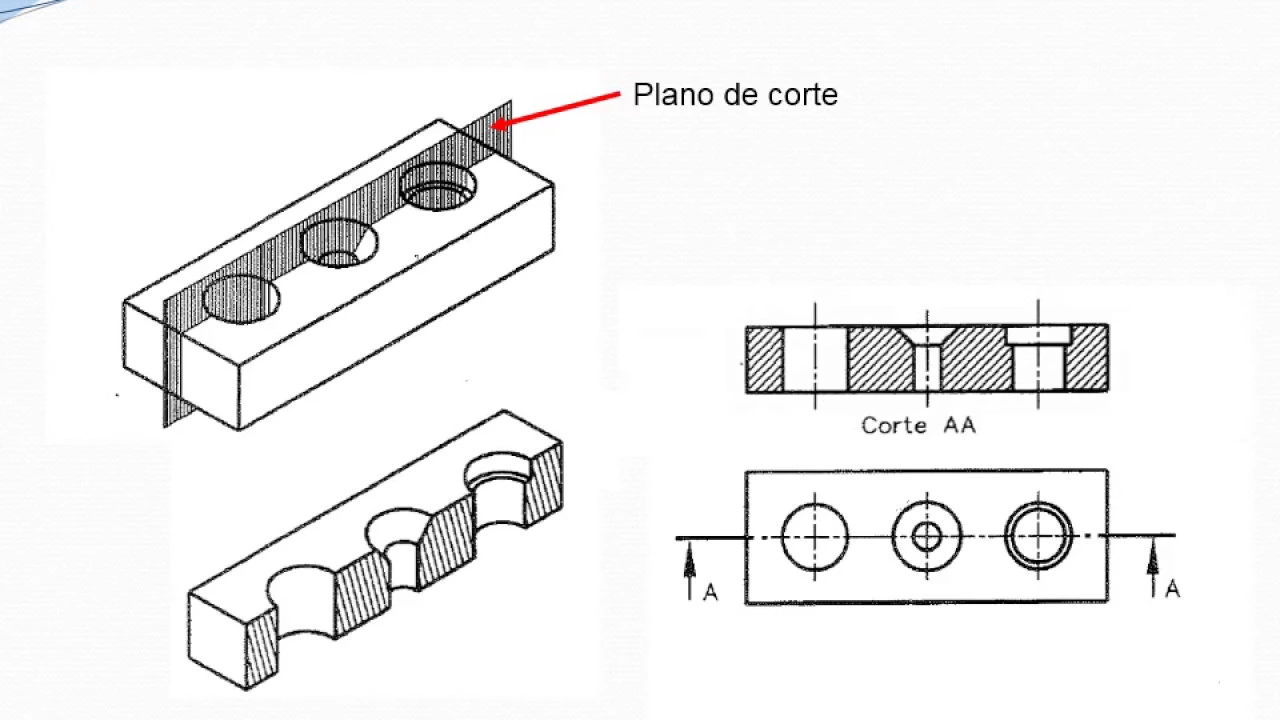

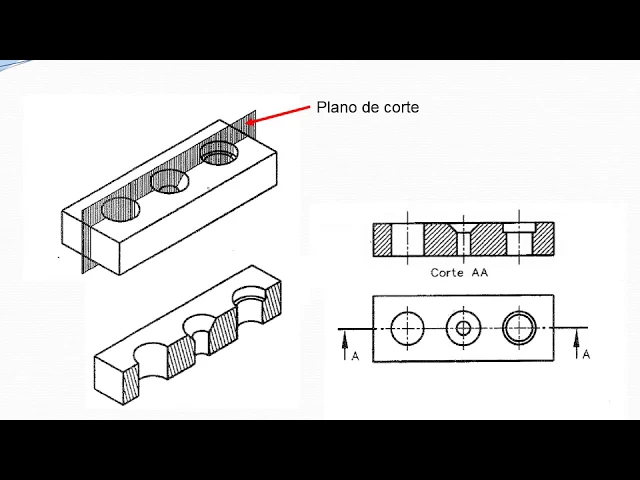

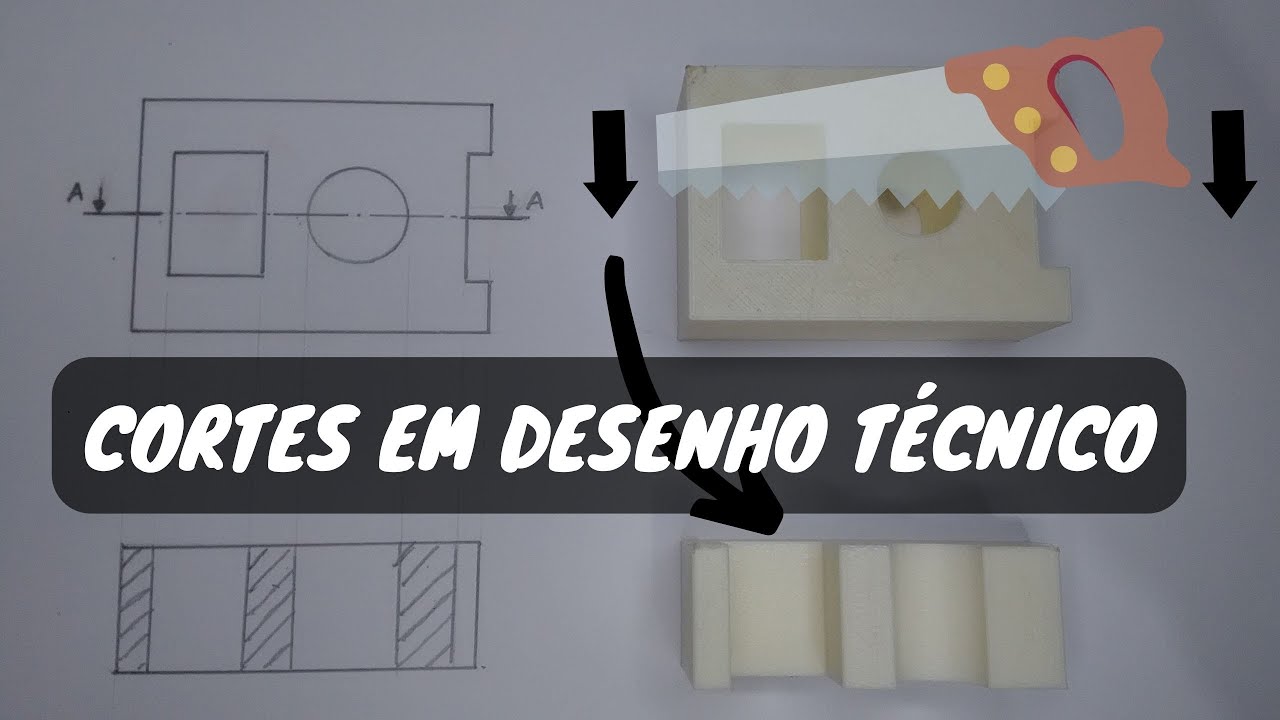

aquelas arestas que eram não visíveis passaram a ser arestas visíveis né os contornos não visíveis passaram a ser Alé disso podemos identificar a a presença de dois objetos n pela achura podemos identificar que eram duas peças montadas Olha só nesse objeto nós temos três furos cada um deles com uma característica diferente ficaria difíc deiz talvez de serem cotados né então para facilitar a gente vai fazer um corte neste local aí né que a gente chama de plano de corte toda a vista em corte a gente considera que temos um plano de corte um plano secante
que vai que é o que separa a o objeto então neste plano de corte o objeto foi separado em Duas Metades aqui nós podemos visualizar uma delas agora aqueles detalhes que não estavam tão claros passam a ficar bem mais claros aqui então né temos a vista superior e esta linha com setas nas pontas indica a posição do plano de corte e aqui nós teremos Então a nossa Vista em corte Projetada Vale lembrar que eh não se costuma utilizar perspectiva em corte como está aí a não ser em casos específicos um grande exemplo de aplicação de
um corte é né em plantas baixas da construção civil podemos observar que uma planta baixa nada mais é do que um corte feito a meia altura de uma casa porque se fizéssemos a vista superior da casa teríamos apenas a visão do telhado e se tentássemos colocar os detalhes internos com linhas tracejadas dificilmente poderíamos identificar todos os detalhes então fazemos um corte né passando o plano de corte a uma altura que dê para identificar onde estão as portas e as janelas e daí surge então a planta baixa pessoal né como eu falei o plano de corte
precisa ser indicado a sua posição aqui nós temos então a linha de corte a linha de corte é que ela indica a posição do corte na vista de origem ela é composta pela linha do tipo traço ponto ou traço longo e curto Estreita né com extremidades largas ela é igual a linha de centro no entanto as extremidades desta linha São engrossadas Além disso né a linha de corte possui setas que indicam a visualização do corte acompanhada de letras que indicam o nome do do corte no caso temos o corte aa e ele está sendo visto
de baixo para [Música] cima agora notem que nós temos a achura né a achura nas vistas de cortes ou sessões ela ela deve ser feita na interseção do plano secante com as partes maciças do objeto sempre que eu tenha achura eu devo colocar ela geralmente a 45º com Estreita Mas se a minha peça estiver inclinada como no exemplo aí da figura B eu farei a achura na posição contrária a 45º de acordo com a aresta o que neste caso acabou deixando a achura na posição vertical em figuras que eu tenho o eixo principal inclinado eu
também vou mudar a inclinação agora quando eu tenho parte da peça que tem um detalhe A 45º né E o restante não o que que eu posso fazer fazer uma inclinação da achura um pouco diferente da inclinação de 45º que é o caso mostrado aí na figura D aqui então né temos o a vista inclinada e a achura está na vertical e Aqui nós temos um detalhe da peça em inclinação e a achura com ângulo diferente de de 45º em desenhos de conjunto com mais de uma peça as peças adjacentes deverão ser achuradas com inclinação
ou espaçamento diferentes olha só aqui nós temos peças adjacentes e a achura foi feita cada uma para um lado são não é o mesmo objeto são dois objetos que estão montados um no outro então o que que a gente faz inclina a achura para um lado e no outro objeto inclina aura para o lado oposto se né como aqui eu tenho mais de dois objetos o que que eu também posso fazer posso fazer uma diferenciação no espaçamento entre as linhas da achura com isso eu também consigo identificar que há um terceiro objeto aqui existem vários
tipos de achura e elas são utilizadas também para indicar de qual material que a peça é feita ou de qual material que o projeto vai ser construído né então tem o ferro fundido o aço né outro exemplo da engenharia civil é o concreto aliás da engenharia civil não né de todas as engenharias e se vocês observarem o último exemplo aí do lado direito temos a achura de madeira notem que para um corte transversal essa achura tenta imitar o que é uma madeira cortada transversalmente já acima aí da peça podemos ver aquelas ranhuras da Madeira quando
ela é cortada no sentido longitudinal o que que é corte o que que é sessão corte é quando o desenho o desenho mostra não apenas o plano onde a peça foi cortada mas tudo que pode ser visto Além Deste plano olha só aqui nessa figura tem o plano de corte né e na sequência a peça em perspectiva então a vista em corte dessa peça fica assim notem o seguinte que além do plano de corte eu tenho uma aresta que está depois do plano de corte essa aresta observem ela está representando essa aresta aqui ó que
não pertence né ao plano onde a peça foi seccionada né Aonde que está representado pela pela achura né então na vista em corte tudo que está além do plano de corte pode ser visualizado notem é diferente de aresta não visível aqui não foi colocado nenhuma aresta oculta apenas aquelas arestas que são visíveis após a sessão do objeto já uma sessão é quando o desenho mostra apenas a interseção da peça com o plano de corte por exemplo Isso aí é um eixo na ponta dele eu tenho um rasg né eu passei um plano de corte e
se eu posicioná-lo ele aqui ó eu tenho a vista lateral com indicação do plano de corte tá se eu resolver fazer uma sessão essa figura fica desse jeito notem que aqui eu não tenho aresta eu tenho eu não tenho aquela artinha que está depois do plano de corte eu tenho apenas a seção da peça aonde passou o plano de corte agora se for um corte apresenta essa linha aqui que está representando essa aresta de cá né então podemos observar que depois do plano de corte né a sessão não mostra já o corte mostra aquela aresta
que está depois do plano de corte exemplos de sessão então onde a gente aplica sessão geralmente a gente aplica sessão quando a gente quer mostrar né uma parte específica do objeto aqui nesse exemplo tem um um eixo com são variada né e ele começa de uma maneira mostrada aí na sessão a na figura seguinte temos a seção BB podemos observar que neste ponto temos rasgos nos dois lados do objeto já na seção e representada pelas letras CC observamos que há um rasgo na parte inferior do eixo e na última sessão a sessão DD temos um
rasgo na parte superior do eixo aqui podemos também fazer o seguinte essa primeira figura aí ela é como se fosse um uma barra cestavada esta barra é maciça Como eu posso identificar porque nela está colocada a seção transversal desta barra né Ela é hexagonal e maciça agora orora na figura do Meio podemos observar que a seção ela é de um tubo né se olharmos para a vista lateral veremos apenas este retângulo aí agora com a presença da sessão no meio da peça podemos identificar que se trata de um tubo já a última figura nós temos

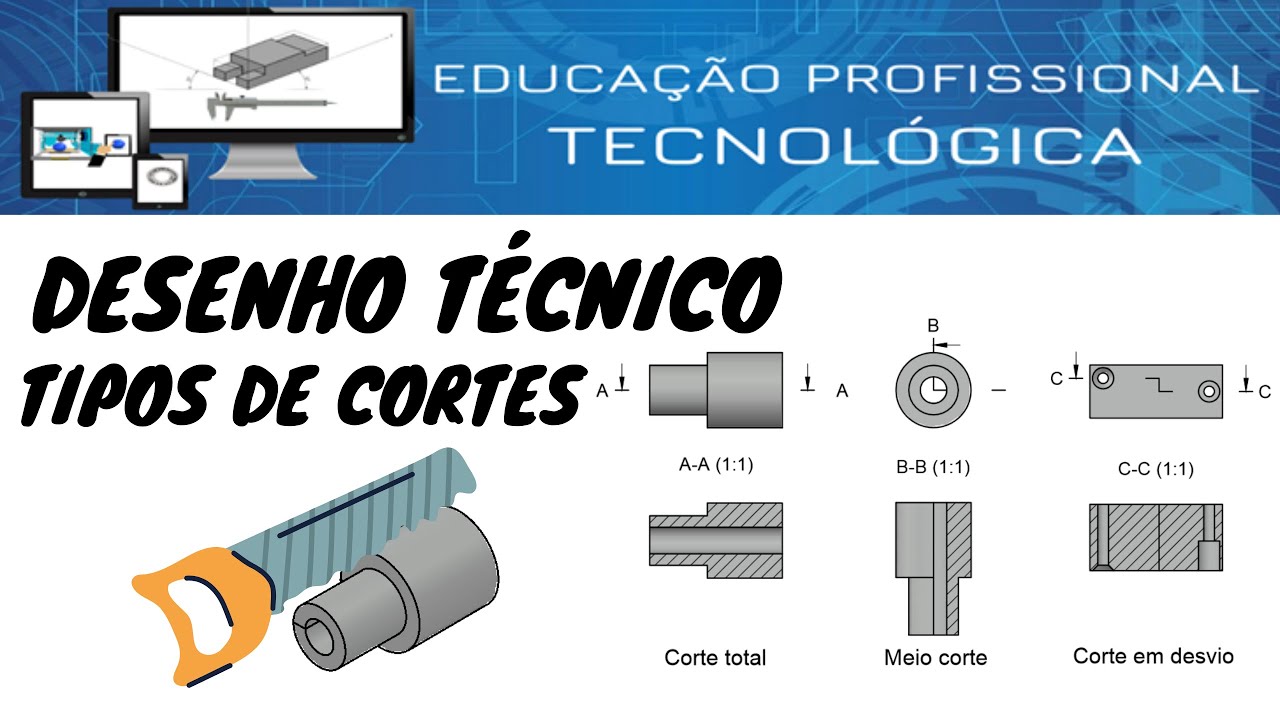

uma sessão em C né uma viga C ou uma viga u né esta sessão foi colocada no meio da ruptura da vista ruptura é o que a gente vai ver mais adiante tipos de corte existe o corte longitudinal transversal corte em desvio meio corte corte parcial o que é um corte longitudinal ele é realizado no sentido longitudinal do objeto que é qual o sentido onde eu tenho a maior dimensão por exemplo esta peça aqui fizemos um corte no sentido longitudinal e aqui na direita apresentamos né esta vista só tem um detalhe aqui que eu preciso
fazer uma observação notem que aqui não foi achurado né apesar de ter material fazendo interseção com o plano de corte eu não pus a achura aqui porque se trata de uma nervura e nervuras não são achuradas por que eu não vou fazer uma achura Observe o seguinte exemplo no lado esquerdo Eu tenho um objeto maciço trapezoidal e no lado direito eu tenho um objeto que tem um perfil l e no meio deles apresenta uma nervura de que é utilizada para reforçar a estrutura se eu fizer um corte no meio da peça na região da nervura
eu vou ter a mesma seção transversal mas para diferenciar um objeto do outro a nervura da peça da direita não é achurada E assim a gente consegue diferenciar O que é um objeto maciço do que é um objeto que possui apenas um uma nervura corte transversal é o corte realizado no sentido transversal da peça tá aí no lado esquerdo nós temos a peça seccionada transversalmente no lado direito foi desenhada a seção transversal desta peça corte em desvio é utilizado para representar detalhes que não estão alinhados Por exemplo notem essa peça aqui eu tenho furos né
que estão mais voltados para na lateral E no meio no centro do objeto eu tenho né um furo retangular então se eu fizesse um corte simplesmente ao centro deste objeto eu veria apenas né a o perfil do furo retangular se eu fizesse um corte apenas na extremidade da peça na borda da peça eu veria apenas os furos redondos então o que que eu faço eu faço um desvio no corte que é o que está mostrado aí nessa figura da direita como que eu vou representar esse corte em desvio Olhem só na figura aí a terceira
figura podemos observar a linha de corte a linha de corte aqui ó está mostrando uma mudança na direção do corte como se eu cortasse resolvesse desviar o corte né Isso é feito para mostrar todos os detalhes da peça notem que na vista em corte que está acima né né aquelas arestas que surgiram em em virtude do desvio do corte elas não são colocadas tá a gente ignora essa aresta que apareceu aí né porque na verdade ela não faz parte da peça Ok eu coloco apenas as arestas que realmente fazem parte aqui eu tenho o meio
corte o meio corte é utilizado para representar no mesmo desenho a parte interna e a parte externa da peça veja o que eu vou fazer aqui ó eu vou pegar esse objeto e vou cortá-lo na região desse traço escuro agora a figura está sem aquela parte que eu cortei se eu fizer a projeção disso né aí na vista superior eu tenho como que eu fiz eu tirei 1/4 da peça né e fazendo a vista né eu tenho na na vista superior eu tenho indicação do corte e aí na vista e aí em cima eu tenho
a vista frontal Observe que o lado direito está em corte e o lado esquerdo está sem o corte né a metade da vista Está cortada e a outra não por isso é chamado de meio corte tá no caso foi chamado de corte aa o meio do objeto não possui uma linha contínua ele possui esta linha que é uma linha de simetria isso na vista do corte OK assim eu consigo visualizar Como que é o perfil dessa peça internamente Olhem só outros exemplos eu tenho a vista superior e tenho a vista frontal né com os respectivos
cortes aa ou corte AB Vale lembrar que a no A nomenclatura dos cortes é geralmente realizada feita através de letras em sequência ou letras repetidas no caso aí temos as letras repetidas corte a a ou as letras em sequência corte a É claro que eu vou manter o mesmo padrão quando estiver em o mesmo projeto e também não vou dar o mesmo nome a mais de uma Vista em corte independente dela ser Total ou parcial como foi corte parcial é empregado apenas na representação de uma parte interna do objeto com objetivo específico de mostrar um
detalhe da peça neste caso não é necessário representar toda a peça em corte apenas um local onde o detalhe está localizado vejam aí nós temos um objeto e no lado temos né um corte parcial o corte parcial ele não apresenta a indicação de corte na vista superior até porque seria uma indicação bem difícil de ser feita né apenas naquela região onde realmente tem necessidade de fazer de demonstrar algum detalhe interno diferenciado é que foi feito esse corte como se eu tivesse a peça nesta posição aqui eu tenho uma linha de ruptura essa linha deve ser
sempre Estreita ou seja fraquinha e a mão livre né aqui também então não tem a Olha só vou mostrar a diferença entre os cortes na primeira figura tem um corte total né que é no nosso caso os exemplos que eu mostrei de corte longitudinal e transversal na segunda figura Eu tenho um meio corte no caso um meio corte longitudinal né que poderia também ser o meio corte transversal Olhem só nessa figura do Meio corte temos né Eh algumas características importantes a serem observadas que a metade da vista a parte externa está mostrada juntamente com a
parte interna né E que no centro separando parte interna de parte externa eu tenho uma linha de centro que é dotada de traço tracinho a última figura apresenta um corte parcial este corte parcial é apenas no local onde realmente precisamos fazer uma demonstração da geometria interna da peça observar aí a diferença entre os cortes agora moçada vou mostrar a ruptura as rupturas colaboram na execução de peças longas você pode encurtá-lo como é mostrado na figura abaixo Olha só eu tenho uma peça com n então vou fazer uma ruptura indicando que a peça sofreu um encurtamento
para Que ela possa ser desenhada na escala que o projetista fizer opção por exemplo eu vou pegar aqui e vou cortar a figura n nesses dois pontos essa parte central né Aqui está as linhas de ruptura a parte do meio então eu posso apagar com essas metades a pegar e vou juntá-las vou aproximá-las com isso eu consigo fazer com desenho que antes gastava né toda a extensão aí do meu slide ó gasta apenas uma parte do slide E aí o que eu posso fazer ampliá-lo né colocar o o desenho a vista em uma escala né
reduzindo menos e assim eu consigo demonstrar melhor os detalhes existem vários tipos de de de simbologia para ruptura tá é utilizada esse exemplo D1 que é uma linha com zigzag curto geralmente utilizada em interrupções que são muito Compridas né peças que eram realmente longas e precisaram ser rompidas para caber no desenho já o exemplo que está indicado pela seta com a letra C1 ele éu é uma linha à mão livre e é utiliz interrupções mais curtas quando a peça não é tão comprida assim esta última figura apresenta duas peças né então eu vou fazer a
ruptura delas desalinhada o que tá que tá sendo mostrado aí pela setinha vermelha eu estou desalinhando a posição dos objetos porque são objetos diferentes
