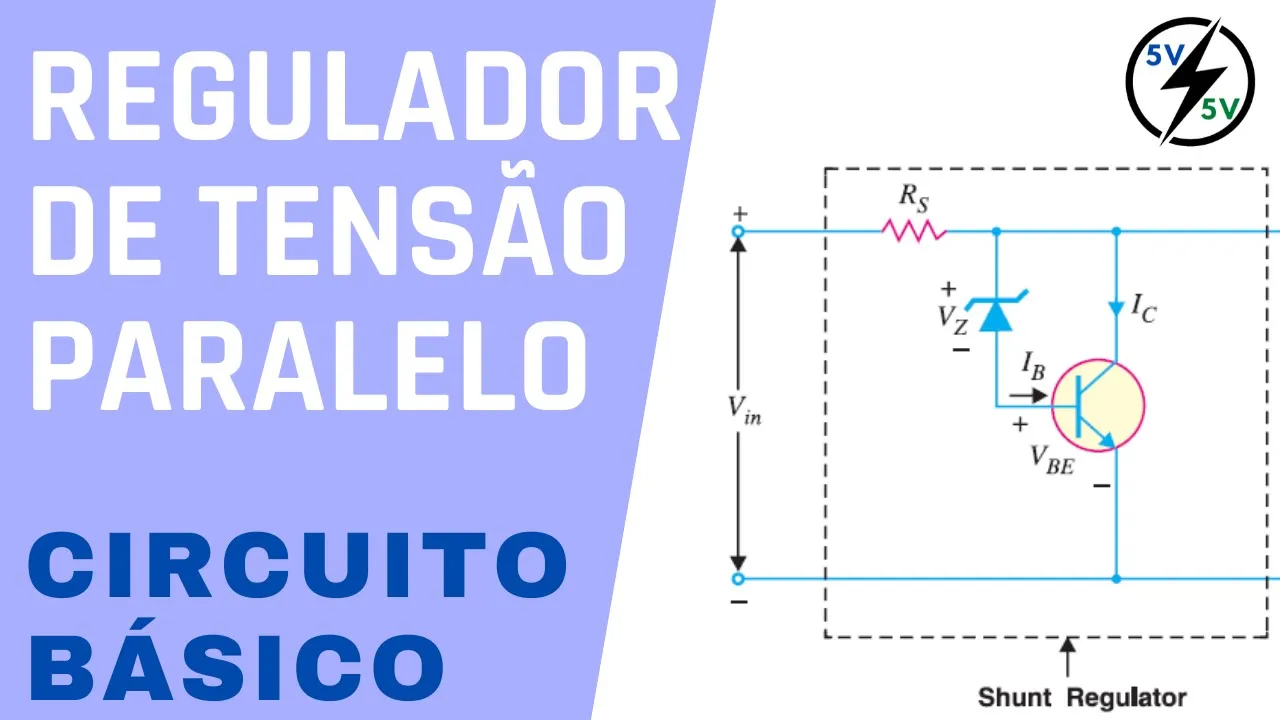

e aí olá pessoal tudo bem eu novamente continuando aí o nossos estudos dos reguladores de tensão nesse vídeo vou falar sobre o regulador paralelo não regulador linear paralelo ele usa uma chave que o nosso transistor e essa chave está em paralelo com a minha carga da mesma forma que o regulador linear do tipo série o regulador paralelo ele oferece uma desvantagem significativa que é a baixa eficiência principalmente em aplicações potência por quê que isso acontece nós temos agora dois elementos que irão dissipar energia transformar energia elétrica em calor em energia térmica né promoveu o efeito
chamado efeito jaule que que acontece esse cara que é o transistor em paralelo com a minha carga ele irá drenar a corrente né ou mais ou menos né em intensidade fazendo com que a tensão de saída se mantenha fixa então esse transistor irá conduzir mais ou conduzir menos fazendo com que essa corrente e que eu chamei de que corrente principal aqui né do coletor do transístor essa corrente vai variar de acordo com o meu sinal de entrada ou de acordo com a variação da minha carga da mesma forma que os outros reguladores nós temos como
objetivo aqui manter a atenção fixa né eu chamei de ver o over out né a tensão de saída essa atenção vai ser fixa na carga mantendo essa tensão fixa mesmo se a carga variar sua resistência a sua impedância e mesmo que atenção que é um sinal é não regulado aqui na entrada não é um sinal de ser não regulado mesmo que essa tensão varina entrada a saída deve ficar fixa agora outro elemento agora presente é o meu resistor r s então diferente lá do meu regulador série eu tinha apenas o transistor em série com a
minha carga agora o meu transistor entra em paralelo com a minha carga e eu tenho um resistor em série esse resistor dependendo da corrente que a minha carga drenar né e ele dissipará muita energia né jogar a muita energia fora transformar a energia em calor então eu tenho esses dois elementos agora que irão influenciar diretamente no rendimento do meu circuito regulador bom então como que circuito funciona não é basicamente nós temos a tensão de saída aí em cima aqui do meu resistor essa intenção ver o ela é definida por essa malha né constituída do ponto
a e até o ponto b vejam que o ponto b é o meu terra e o ponto a é o cátodo do meu zeller nessa gente lembrar o diodo zener operando de forma reversa ele se comporta como um regulador de tensão né em que a gente vai trabalhar na região zener então nós teremos uma atenção aqui eu não escrevi né mas essa tensão será atenção vz o atenção do zener é continuando a análise da samara nós temos a junção base-emissor que é polarizada diretamente para que o transistor o perry na região ativa ou na região
linear então essa junção tem o valor aproximado 07 dessa forma se a gente observar esse ponto é o mesmo ponto desse e esse ponto que a terra é o mesmo ponto desse tão dois pontos em comum atenção né será a mesma porque porque esse essa mai e está em paralelo com esse resistor que a minha carga se eu tenho dois elementos em paralelo uma malha constituída por uma junção e o zener em paralelo com resistor a tensão em cima do meu resistor que a minha carga né representa da minha carga será atenção dessa malha se
nós observar mas eu tenho atenção zé né mas a tensão base-emissor dessa forma se eu somar a tensão zener a tensão zener mais a tensão base-emissor eu terei atenção de saído então eu posso escrever que a pensão saída é igual atenção na minha carga que será igual a pensão zé né é mais atenção passar emissor sabendo que a tensão base-emissor aproximadamente 07 nós poderemos considerar que a tensão saída será a tensão zener + 0,7 v outro parâmetro é a corrente né a corrente na carga na representa aí ela aqui aqui nós teremos uma corrente de
saída né vou chamar de alt ou ior a corrente de saída nós podemos encontrar ala pela lady on tendo a tensão de saída e tendo o valor da resistência de carga nós encontramos o valor da corrente de saída ok com o valor da corrente saída essa corrente e rs vejam que essa corrente ela é basicamente a atenção em cima desse resistor / essa resistência o que é atenção em cima desse resistor é a tensão de entrada v i em os seus terminais menos atenção no outro terminal a pensão do outro terminal é basicamente a tensão
saída então né eu posso dizer que a tensão no resistor rs será a tensão de entrada menos atenção saída consequentemente nós conseguimos encontrar o valor da corrente e rs que a corrente total né vejam essa corrente a corrente fornecida pela minha fonte é a corrente total do circuito tem uma corrente total do circuito vai ser dada por vrs né lady homem dividido pelo resistor rs dessa forma a gente consegue encontrar a corrente rf irs com a corrente rs né nós poder quem quiser aqui a lei de queijo das correntes essa aqui a corrente total essa
é a minha corrente da carga não é falta duas correntes essa corrente e a corrente que circula no meu zener a grande maioria das literaturas né considera essa corrente pela relação do beta uma corrente muito baixa como essa corrente é uma corrente baixa nós desprezamos essa corrente aqui e consideramos apenas essa derivação dessa forma nós teremos que a corrente rs vai ser igual a corrente e que e mais né a corrente de saída que a corrente ó vejam que se essa corrente aumentar para que o mantém a tensão de saída fixa né consequentemente mantendo essa
corrente fixa essa corrente e que deverá aumentar então se por algum motivo é essa como aumentar atenção em cima do meu resistor rs irá aumentar porque a tensão de saída é fixa então o elemento que está em série receberá o excedente de tensão então se essa tensão aumenta essa corrente rs aumenta-se essa corrente rs aumentar e essa se não tiver fixa quem irá aumentar né com pensando esse aumento total será corrente e que que a corrente do meu trânsito em outras palavras seu aumento essa corrente né consequentemente eu aumento suavemente essa corrente fazendo com que
o transistor né conduza bom então seu aumento essa corrente que que eu vou fazer eu vou fazer com que o meu diodo zener fazer de novo bom então seu aumento essa corrente e rs consequentemente eu manterei essa corrente fixa e aumentarei a corrente que mas para que aumentar o seu valor né nós precisamos aumentar a condução do transístor que estão consequentemente essa corrente de base que é beta vezes menor do que a corrente que na em função da relação do ganho irá também suavemente aumentar para completar a que o nosso relacionamento então a gente pode
dizer que a corrente e rs basicamente será não é quase que igual a corrente o meu transistor mais a corrente da minha carga dessa forma eu posso dizer que a corrente do meu transita a basicamente será a corrente total que a corrente no resistor rs - a corrente aqui ficou errado né que é corrente de saída ou corrente do resistor r l então a gente vai ter que corrente no transistor que ser a corrente total - a corrente de saída então dessa forma a gente consegue encontrar todos os parâmetros é muito importante nós dimensionarmos esse
resistor de forma correta isso dependerá da minha carga além desse resistor o dimensionamento do transistor é nós poderemos em algumas aplicações dependendo da potência aí é drenada pela carga nós podemos usar um transistor do tipo darlington olá stor praticamente duplo né em que a gente consegue ganhos bem elevados consequentemente a gente tem valores bem baixos aqui de correntinhas e [Música] e aí [Música]
