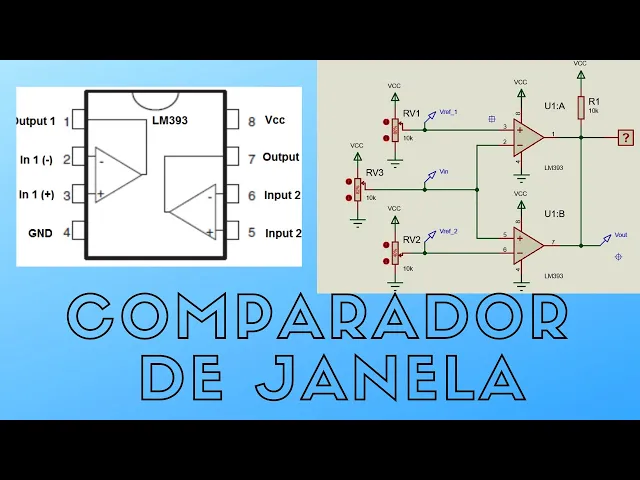

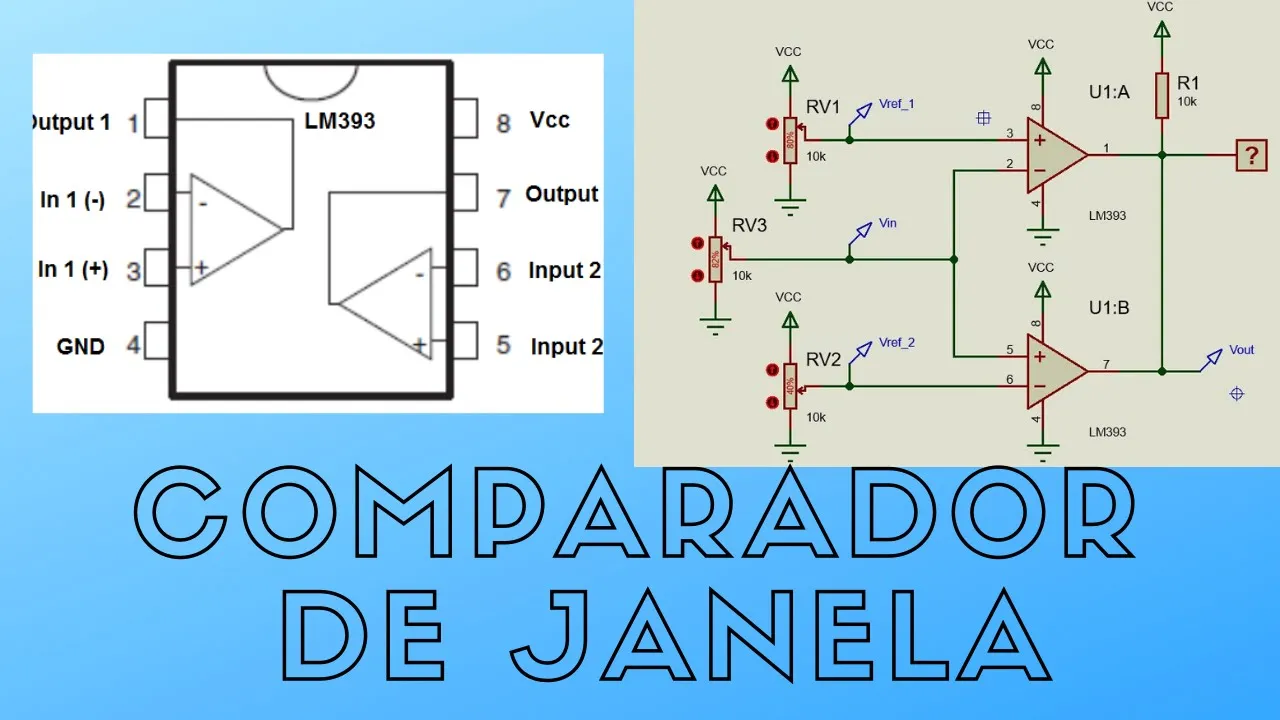

e aí olá tudo bem sejam bem-vindos a mais um vídeo nesse vídeo nós falaremos sobre o comparador de janela comparador de janela um circuito muito típico utilizando comparadores de tensão vou mostrar para vocês um exemplo muito simples né de um circuito simulado utilizando o software proteus e aqui nós temos o circuito que nós iremos analisar esse circuito é composto por um comparador superior e um comparador inferior esses dois comparadores vão comparar né um sinal de entrada que eu representei aqui pelo resistor ou para receber variável rv-3 eu tô utilizando esse resistor para simular né um sinal aí de ver vocês e até zero ou de 0 a ver se você já acordo com o ajuste aqui do terminal central do meu trimpot lembrando que aqui no protheus vc é 5 volts então aonde eu tenho essa seta né eu tô trabalhando com uma alimentação isso aqui é um ponto de alimentação interna do protheus de 5 volts um toque eu tenho cinco aqui alimentação dos comparadores de tensão 5 volts e nos trem potes nós estamos jogando 5 e terra então este trimpot central é o trimpot que está simulando o meu sinal de entrada nos dois comparadores e sinal vai ser aplicado na entrada inversora do comparador superior na entrada não inversora do comparador inferior nós temos outros dois três potes que é o r1 e o r2 né rvd resistor variável e esse trimpot r1 está referenciando a entrada não inversora do comparador superior de ao r2 referencia a entrada inversora do comparador inferior bom é se a gente lembrar nós temos em uma condição de comparação um sinal de entrada sendo comparado com uma tensão de referência então a minha atenção de referência eu vou ajustar nesse trimpot e nesse trem porte e basicamente o meu sinal de entrada ele vai ser aplicado aqui né nesse ponto aqui venho né ele tá sendo representado por um trimpot para que a gente possa variar atenção aqui simulando a variação da tensão do sinal de entrada na nossa saída nós temos as duas saídas interligadas e a presença de um resistor e nós estamos usando aqui o circuito integrado que é o lm393 o lm393 é o circuito integrado em muito comercial muito utilizado até nos dias atuais e aplicações que a gente precisa de comparar tensões lembrando que ele é um circuito específico para fazer comparação de tensão e não pode ser utilizado como um indicador operacional esse circuito integrado ele tem a característica de ter a sua saída né aqui representada pelos pinos 1 e 7 né lembrando que ele é um circuito integrado duplo e possui dois amplificadores ou dois comparadores de tensão dentro de um invólucro né o dois pontos lá e um dois pontos dele ele possui uma saída do tipo coletor aberto é nós temos a presença de um transistor bipolar de junção na saída e esse transistor bipolar de junção está configurado na configurar quer saber o que que a gente ganha com isso a gente ganha que a saída elas a saídas de comparadores de tensão do tipo coletor aberto nós podemos interligá-las né sem a possibilidade de danificá-las ou queimá-las de acordo com a diferença de nível lógico porque isso porque quando nós estivermos no zoológico uma aqui na saída na verdade nós teremos um circuito aberto né ou transistor é estará desligado então é como se nós não tivesse um sinal nenhum na minha saída então esse é considerado um zoológico um de um comparador do tipo coletor aberto se nós tivermos nível lógico 0 isto é em outras palavras a entrada inversora sou maior que a entrada não inversora nós teremos 0gn the ground em outras palavras nós teremos menos vc e esse comparador ele foi alimentado com uma fonte positiva e zero então menos ver se seca essa alteração negativa será zero volts então zero quando a entrada inversora for maior que eu não inversora e circuito aberto a gente chama de alta impedância quando a entrada não inversora for maior que a inversora por isso nós utilizamos esse resistor esse resistor ele é chamado de uap porque porque na condição em que as duas saídas estiverem zoológico um mas como esses comparados não fornecem sinal positivo né nessa condição as duas entrar as duas saídas perdão estarão um nível lógico é aberto né basicamente alta impedância nós teremos que aplicar um sinal para minha carga né esse esse componente zinho aqui da simone o que é uma probe né porque a gente lê nível lógico simboliza nossa carga é o sinal que está indo para nossa carga então quando as duas saídas estiverem em zoológico de alta impedância nós teremos esse resistor aplicando um sinal de 5 volts aqui na minha saída agora quando nós tivermos nível lógico 0 na saída ou desse comparador ou desse comparador esses era aparecer aqui na minha saída e o resistor garantirá que nós não é fechamos curto entre os 5 e o terra que estará sendo aplicado aqui nessa condição todos resistor ele garante que a minha saída dos operacionais é dos comparadores não estará flutuando né na condição de nível lógico 1 por isso é chamado de pull-up e é bom se a gente então pegar um exemplo eu vou colocar a simulação aqui nesse botão aqui inferior eu vou colocar o circuito para simular nessa condição aqui é esses pontos em azul que eu chamei de dizer f1 e vem e vê f2 são probes né elas estão disponíveis aqui nesse componente aqui do lado é problema molde a gente pode pegar a pronome de intenção de corrente ou esse tapete aqui então nesse caso nós estamos medindo atenção nesse ponto em relação ao terra desse ponto em relação ao terra e desse ponto em relação a terra então quê que nós temos aqui nós temos uma atenção de 3 volts aplicada nessa entrada e nós temos atenção de um multi aplicada nessa entrar a gente vai começar aqui com o nosso sinal e 0 então meu sinal de entrada entendeu eu ajustei o meu trem bote para zero eu tô pegando aqui praticamente o terra aquele tá dando valor muito pequeno né que praticamente zero nas cinco vezes 10 elevado a menos 5 é um valor muito pequeno não característica aqui dessa desse componente simulação bom então a partir do momento que a gente começa elevar a tensão o comecei a aumentar a tensão que eu estou aplicando na entrada tô aplicando 02 03 04 que que tá acontecendo com o estado da minha saída está da minha saída está em 0 mas por que que o estado da minha saída está em zero é só a gente analisar esse sinal de entrada no comparador superior ele está sendo comparado com um sinal de três voos então enquanto o sinal de 3 volts for maior esse sinal de 3 volts vai fazer com que é a entrada não inversora seja maior do que entrada inversora consequentemente nós estamos aplicando na saída nível lógico 1 porém é nível lógico 1 nesse tipo de comparador não existe o que existe é alta impedância é basicamente já tá aberto então aqui na saída desse comparador superior nós temos circuito aberto alta impedância bom mas por que que eu tenho zero sendo indicado aqui nessa prova de saída provavelmente esse zero está vindo de baixo com as saídas estão interligadas esse zero está aparecendo aqui na minha saída e nesse ponto aqui que a sair do comparado a superior analisando aqui o meu círculo de baixo nós temos um sinal de referência do meu comparador inferior de 1 volt é tão 1. 05 posso mandar mente um voo como o meu sinal de entrada que a gente está extraindo resistor aqui do trimpot rv-3 é menor do que um volte aqui eu tô aplicando 04 é menor do que um quem está ganhando nessa queda-de-braço das entradas é a minha entrada inversora você é minha entrada inversora está maior e aplicando na saída nível lógico 0 tô nível lógico 0 é o meu grande o meu terra por isso que as ainda está zero a partir do momento que nós começarmos a subir 0 40 e 50 50 55 o que que a gente percebe que ao colocar essa tensão de entrada em um valor maior do que a minha atenção de referência dois valor ajustado por r2 nós colocaremos a entrada não inversora do comparador de baixo em um nível de tensão maior do que entrada inversora fazendo que saída como monte de nível lógico 1 perdão de nível lógico 0 para nível lógico 1 só que não existe em zoológico um então essa saída vai para a condição de alta impedância nessa situação nós teremos as duas saídas em alta impedância acho que vai acontecer algo aumentar a tensão 150 70 7508 sai da continue 0090 95 ao próximo incremento a saída vai comutar é um basicamente eu tô com 50 mil volts ar mais próximo incremento a saída comum agora saída como dor porque porque a minha entrada foi para 1. 015 um pouquinho valor um pouquinho maior do que a tensão de referência dois então nessa situação a minha saída do opera do comparador inferior foi para alta impedância e por que que a gente tem zoológico um aqui nós temos um biológico um graças a esse resistor esse resistor que tem a função de ap ele está aplicando o sinal de cinco nesse ponto e nesse ponto lembrando que esses dois pontos nessa condição né as duas saídas elas estão chuto ando devido às saídas estarem em alta impedância como se a gente tivesse uma chave dentro da saída do comparador essa chave está aberta se a gente continuar subindo o sinal agora a gente percebe e esse comparador de cima entre em geológico zero né forneça nível lógico 0 na saída nós teremos que ter a entrada inversora maior que não inversora lembrando que nesse caso aqui a entrada não inversora está recebendo o sinal de referência de 3 volts então nós ficaremos com um sinal em zoológico na saída em outras palavras as dois comparadores com alta impedância na faixa né considerando a faixa de um que a tensão de referência 2 até 3 volts que a tensão de referência um se nós continuarmos subindo aqui o valor da tensão de entrada tô incrementando aqui o valor da tensão de entrada a saída se mantém a nossa tem que daqui para frente o comprador de baixo já não vai fazer função nenhuma porque porque essa tensão de entrada como ela está maior do que um e eu continuo aumentando o valor dela é daqui para frente à saída vai se mantém em alta impedância para sempre isto é de um voo para cima a tensão na entrada não inversora sempre será maior do que a tensão na entrada inversora garantindo que a saída se mantém em nível lógico alto em outras palavras com alta impedância e quando a saída vai voltar a comutar para zero quando a tensão de entrada que eu estou incrementando ela alcançar um valor maior do que a minha tensão de referência um que são os três vou então olha eu tô na eminência da saída voltar a ser zero até a sala de entrada vale três e a de referência tá valendo 3.
05 eu vou o crescimento e o que que aconteceu a minha saída foi prazer minha saída freio traseiro porque o meu comparador superior realizou a comutação de alta impedância para zero e quem prevalece é o zero lembrando que o nível lógico 1 que nós estávamos lendo aqui na prova ele estava vindo no meu resistor pull-up daqui para cima eu posso continuar incrementando a minha tensão de entrada vou voltar aqui a tensão de referência para três eu posso voltar a aumentar a minha tensão de entrada 3. 3 3.
