[Música] olá pessoal sejam todos muito bem vindos a mais uma aula do nosso curso de fundações aqui quem fala com vocês engenheiro felipe rodrigues e na aula de hoje nós vamos falar sobre investigação geotécnica ensaios que nós elaboramos na obra tá no local onde vai ser realizado a 1 todos nós sabemos aí que a grande maioria dos ensaios depende é de vários equipamentos para se realizar mas muitas pessoas acabam olhando para esses ensaios de maneira é não muito tempo então nós vamos aprender é de forma simples e rápida qual é o processo de cada um
desses ensaios e no caso de muitos de vocês aprenderem sai os novos é porque aqui no brasil há uma tendência muito grande a se utilizar apenas o ensaio de spt mas nós temos vários outros ensaios que conseguimos sair para que os muito mais precisos até do que o sbt e o brasileiro não conhece infelizmente ou não aplica por falta de conhecimento então na aula de hoje nós vamos começar pelo mais simples o país conhecido que é um ensaio de assis pt porém nas aulas subsequentes nós vamos ver outros ensaios que talvez estigma vocês a buscar
até mais informações sobre o assunto mas nós vamos tratar desses assuntos aí até um número razoável de detalhes para que vocês entendam o processo de ensaio e possam até é aplicá los na obra de vocês certo então quais são esses ensaios dentre os principais ensaios executados hoje no brasil nós podemos citar o sbt como mais comum mas a ele não é o único ensaio é disponível até hoje no brasil logicamente que alguns dos ensaios que você tá pra vocês agora são poucas empresas infelizmente 15 curtam mas cada um tem uma finalidade específica do sbt ele
é bom sim ele é bom para a finalidade de gt cni a partir de fundações ele é até muito bom é porém por exemplo os sites e pt ele se mostra um pouquinho melhor mas como um site e ter um pouquinho mais caro a gente vai falar um pouquinho disso também às vezes acaba sendo inviável para obras não sejam obras de grande porte tá então o primeiro da nossa lista é o próprio sbt que o ensaio de simples reconhecimento ou a sua sigla e stand up fashion teste o ensaio de sp tt que é basicamente
o ensaio de simples reconhecimento porém com uma informação a mais que seria o torque então nós temos um torque aplicado aí na arte de se amostrar d'or onde nós vamos ver como é que funciona na aula de spt ensaio de penetração de cone que é o cpt muitos de vocês acredito que tenham visto ou ouvido falar do cpt durante a graduação porém aqui nós vamos entrar fundo no cpt que é pra mim os melhores ensaios de campo para se fazer aí eu vou provar pra vocês o porquê nós também temos o ensaio de piso cone
que é o cpt eo ensaio de penetração leve que é o de pl inclusive o de pele está sendo uma grande alternativa para o spt ensaio do delator pietro de plano o dmt ensaio de palheta também conhecido como vani teste eo ensaio de pressiona tá então são vários ensaios aí né proximadamente 11 ensaios e basicamente todos têm a mesma finalidade porém buscam informações diferentes dentro de um perfil de só certo nós vamos entender cada um deles é de que nas próximas aulas na aula de hoje eu já vou aproveitar e pra falar do ensaio do

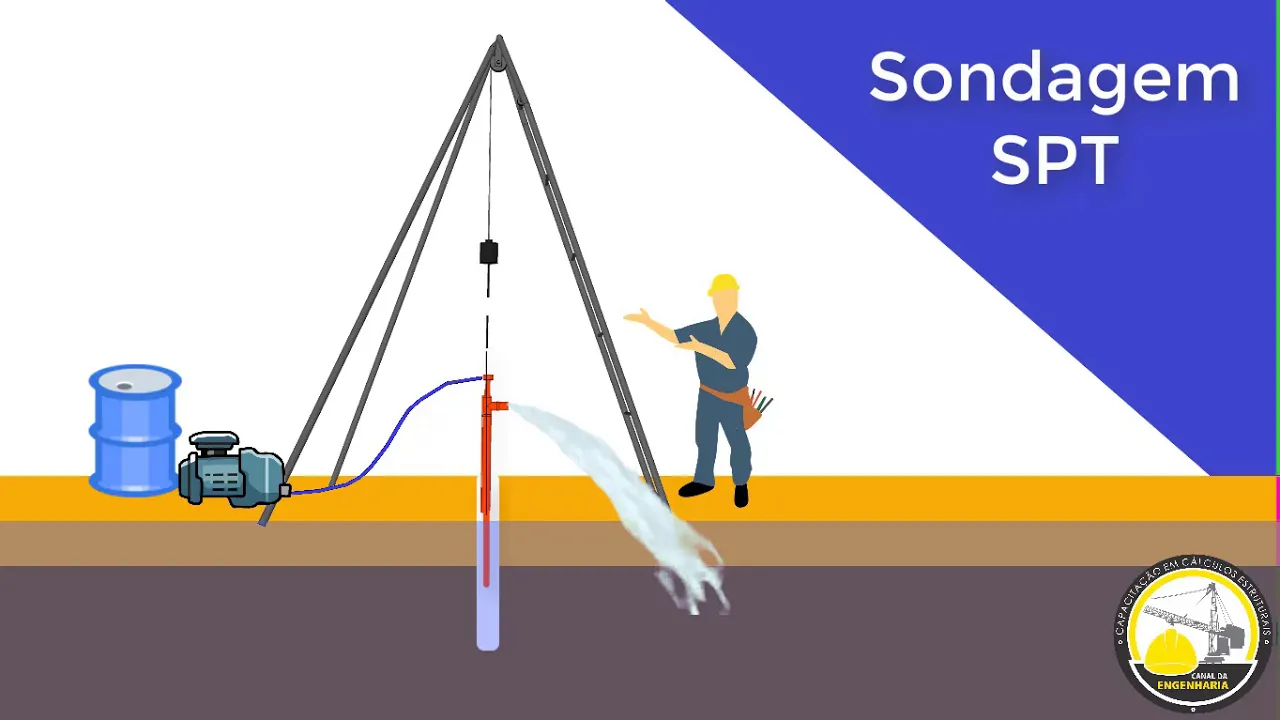

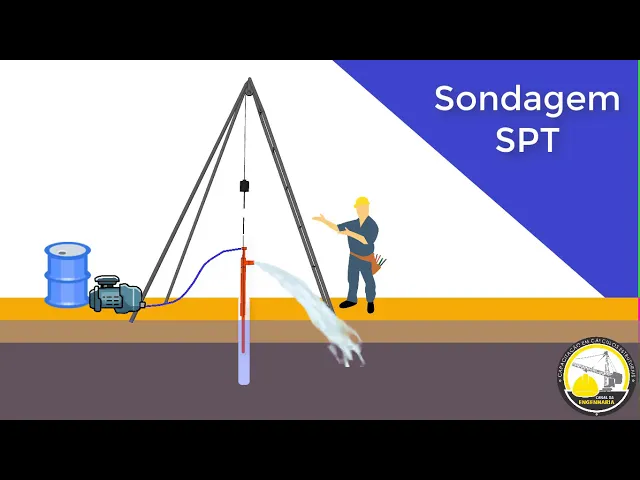

spt né a grande maioria já sabe como é o processo mas eu vou falar aqui passo a passo do processo do ensaio de sp para que vocês possam entender certo como é que funciona o ensaio de spt sair consiste pessoal na cravação de uma sonda chamada de amostrador é não só a gravação é feita através de um martelo com um peso padrão de 65 quilos souto também a uma altura padrão de 75 centímetros o processo para a realização do ensaio é o seguinte nós montamos o tripé que a estrutura principal desse tipo de ensaio é
o tripé onde tem uma roldana ali na parte superior e onde pode ser uma soltura automática através de um motor ou até é um trabalhador ele puxando a cordinha levantando a 75 centímetros depois soltando esse peso pra que bateu na cabeça do mostrador mas qual é a sequência certinha montagem do tripé posicionar ele aonde exatamente eu quero fazer o meu ponto de sondagem onde eu devo fazer o ponto de soldagem bom o ponto de sondagem em geral mas foi uma obra pequena vou falar aqui por mais pra frente quantos pontos sondagem é preciso mas o
ideal é o melhor dos mundos seria fazer meu ponto de sondagem pelo menos um ponto específico de sondagem a onde eu tenho o ponto de maior aplicação de carro por exemplo tem lá um pilar que é o pilar mais solicitado da obra e ele vai consequentemente jogar essa tensão no solo e seria interessante eu analisar qual a resistência do solo naquele ponto exato então se você quer seguir essa lógica escolha esse ponto dentro lá do seu terreno e faça o ponto de sondagem ben ali então esse seria o ponto ideal melhor dos mundos mas mais
pra frente no final dessa aula vocês vão ver quantos pontos eu preciso e em decorrência da área total do terreno o segundo passo é posicionar a guia do martelo para a marcação do furo então eu vou descer a guia do martelo bater ali no ponto no solo aonde eu vou fazer o furo pra quê aqui na hora que eu dei essa o martelo o martelo fique alinhado com a um ponto onde eu quero fazer o furo porque o martelo ele tem uma haste né na ponta dele ele vai entrar dentro do centro do mostrador mas
dentro de uma turbina que fica na cabeça do mostrador para que ele seja guiado não sei não saia do eixo e não mude a energia aplicada na cabeça do amostrador feito esses dois processos nós devemos escavar a primeira camada de um metro por que por que essa primeira camada de um metro pode ser uma camada vegetal que não bater em uma resistência então já tiramos essa primeira camada justamente eliminar essa camada de baixa resistência e também para alinhar o amostrador estão fazendo furos encontrado ali eu já faço alinhamento certinho no prumo e coloco o amostrador
pra que ele desça o mais reto possível mas no prumo possível dentro do sol logicamente que um desvio o outro vai acabar acontecendo mas isso a gente tem que aguentar não tem como né muitas vezes quando nós vamos fazer esse furo aí né tirar esse solo é que está nessa camada superior pode ser que já tenha atingido o nível da água né quando atingir o nível d'água eu tenho que fazer essa retirada do solo através de um sistema de lavagem que consiste em colocar uma bandeira esse amostrador na ponta d ele tem um furo que
a gente consegue expulsar esse tem um tipo específico de cavadeira que é um tipo jato d'água que conseguem expulsar essa água através de um dreno que fica ali é essa essa parte do texto aqui é essa guia do mostrador tem um bocal que é o bocal de lavagem e quando preciso lavar o jogo essa água dentro do buraco escavado a quantidade que eu preciso escavar até descer o amostrador a a profundidade que eu preciso então o tiro o excesso de solo e abaixo a camada que eu preciso retirar de solo para conseguir continuar com o
meu ensaio de aspecto feito essa escavação do primeiro metro nós vamos posicionar guia do mostrador marcar a uma medida é de 45 centímetros na haste de seu mostrador dividida em três camadas de 15 centímetros porque eu vou descer 15 centímetros markkula a informação que eu preciso disso mais 15 marco dos mais 15 marco então a um ensaio de sbt ele consegue fazer a análise da camada de 45 em 45 centímetros por isso que o ensaio de sp termo é por muitos profissionais é julgado e como ensaio não tão preciso porque ele ele vai fazer a
captação informações de uma camada de 45 centímetros em um perfil de um metro então eu tenho o perfil de um metro mas só consigo coletar informações de um perfil de 45 centímetros e tão fácil como se fosse uma média para um perfil de um metro em 45 centímetros e aí eu vou bater com um martelo padrão de 65 quilos a uma altura padrão de 75 centímetros e é marcado o número de golpes para descer cada trecho de 15 centímetros completando aí os 45 centímetros totais o valor de ns pt é a soma dos dois últimos
trechos de 15 centímetros então além de eu a fazer amostra de apenas 45 centímetros eu só pego resultado do ms pt dos últimos trinta centímetros primeiro descarto e só vou pegar os do segundo e do terceiro trecho de 15 centímetros ao final né é retirado ao mostrador com o solo é tem uma sonda de partida que eu posso abrir e fazer a coleta daquele solo e também a pré classificação é a dentro daquelas três principais que a areia e city e age lá então eu posso falar é o mar e e há pouco se o
tosa é uma argila arenosa e assim por diante vou fazer uma pré classificação e juntamente com as informações da cota da profundidade de onde foi coletada aquela mostra então eu tiro aquela mostra fácil a coleta de informações do nível onde foi coletado aquela mostra que eu possa compor depois o perfil de sol e só levado posteriormente para o laboratório e aí é feito devidamente a classificação ano uma curva granulométrica conforme nós já vimos nas aulas anteriores e esse processo ele é repetido é até que se atinja a profundidade estabelecido em projeto ou até que seja
a impenetrável neta que seja inconcebível continuar com o ensaio de spt quando eu posso para o ensaio é seu por exemplo eu estou lá no meu projeto não tem até a profundidade que eu quero chegar porque muitas vezes num projecto eu tenho lá o tamanho das estacas que eu quero usar a eu quero usar que uma estaca de sete metros o que tem pra baixo de sete metros não me importa se eu tiver que mudar a minha fundação eu mudo diante do obstáculo ou mudo o tamanho do meu bloco aumenta o número de estacas mas
eu quero fazer estacas até sete metros de profundidade então sai é realizada até sete metros de profundidade mas na grande maioria das vezes o que acontece o ensaio ele é realizado até quando seja até quando o solo se torne impenetrável né e quando nós podemos considerar a a parada do ensaio segundo a npr 6484 que estabelece alguns critérios o critério para a paralisação da sondagem é quando em três metros sucessivos se eu tiver 30 golpes para a penetração de 15 dos 15 centímetros iniciais do mostrador então vou precisar de 30 gols pra descer 15 centímetros
isso em três metros consecutivos ou quando em quatro métodos conceptivos a eu tiver 50 golpes para a penetração de 30 centímetros iniciais do mostrador ou quando em cinco metros conceptivos se obtiverem 50 golpe para a penetração de 45 centímetros do a mostrado tão nessas três ocasiões eu posso paralisar o ensaio porque teoricamente solo ele é um solo uma alta resistência é o que vai permitir que ela interrompa o ensaio naquele ponto certo então esses são os pontos de paragem é de paralisação do ensaio quando não houver um estabelecimento em projeto a checagem do nível d'água
ela é feita com um aparelho chamado apito o que é esse apito ele é como se fosse um apito mesmo que quando ele entra em contato com a água eo ar é expulso de dentro dele ele a subir há um limite um som por conta justamente da água está expulsando o ar de dentro dele e aí ele solta ele vai emitir si só após a realização do ensaio do sbt é feito ali o referenciamento de nível d'água a cota onde se tal nível d'água com o tempo de espera lhe de 24 horas após a realização
do ensaio onde é colocado essa ferramenta esse apito na ponta da corda ea descido esse apito até que ele encontre o nível da água logicamente que depende do tipo de solo se for um solo muito argiloso esse nível da água pode demorar dias para subir e se estabilizar ao nível original ou muitas vezes acaba nem se estabilizando demora muito tempo mas dependendo do tipo de solo em 24 horas o nível da água e acaba se estabilizando certo então é assim basicamente que é feita a verificação do nível da rua e aí nós entramos na questão
de quantos furos de sondagem eu preciso fazer na minha obra né a norma é de pensar do sbt 6 484 ela define alguns parâmetros para que a gente decida quantos furos eu preciso fazer na minha obra para obras de pequeno porte por exemplo terrenos de 20 terrenos de 10 por 20 eu preciso fazer no mínimo dois furos em qualquer obra basicamente são no mínimo dois furos para uma obra por exemplo de 10 por 30 eu preciso de três furos para uma obra de 20 por 30 quatro furos para uma obra de 20 por 40 cinco
furos para uma obra de 20 por 40 20 por 50 possa aumentar para seis furos mas a regra básica que é utilizado é um furo de sondagem para cada 200 metros de obra implantada certo então se eu tiver lá um terreno de 150 metros quadrados eu vou fazer um furo só não tem que fazer no mínimo dois furos e é um furo para cada 200 metros de obra isso para obras até 1.200 metros quadrados se tiver uma obra entre mil e 200 metros a 2.400 metros ali eu já tenho uma tolerância um pouquinho maior pode
ser um furo para cada 400 metros de obra se for uma obra cima de 2.400 metros deve seguir o plano de cargas além da estrutura porque não faz sentido mas é usar a regra por metro quadrado né porque senão eu teria muitos furos de sondagem nenhum ensaio exagerado que não agregaria em nada no meu projeto é o ideal daí seria pegar a planta de cargas e fazer esse referenciamento de acordo com as cargas e os pontos onde eu quero obter os parâmetros do sol então basicamente esse é o ensaio de spt o processo de realização
dos anos de sbt de acordo com a norma 6484 é que a norma do ensaio do pt que vai estar disponível para vocês aí no material de apoio e na apostila também tem todos esses passos que nós falamos nesse vídeo aqui ficou com alguma dúvida dá uma lida lá tem lá o passo a passo da realização do ensaio e se você não conseguiu achar ali a resposta da sua dúvida deixa aí na área de perguntas e respostas que eu ficarei feliz em tirar a sua dúvida certo pessoal então esse é o vídeo onde nós falamos
sobre o sbt no próximo vídeo nós vamos falar sobre o ensaio de spt que é um ensaio de assis pt com o auxílio de um todo o time e eu aguardo então vocês na próxima aula valeu pessoal e até lá [Música]
