Tensões de Habilitação! O que são, onde nascem e como funcionam!

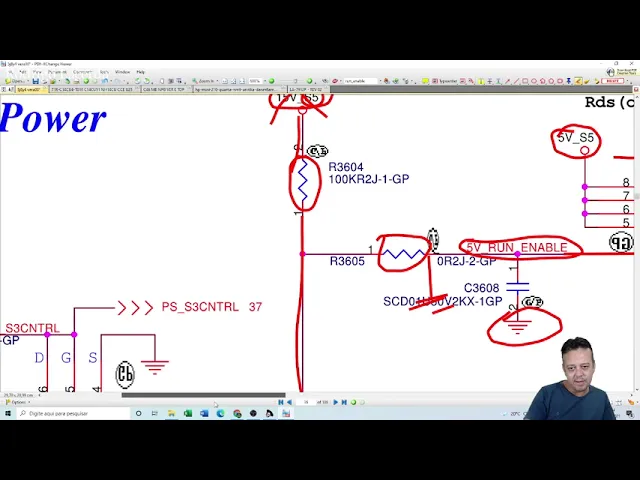

Olá pessoal vamos dando sequência às aulas de esquemas elétricos nessa aula nós vamos abordar as tensões de habilitação da onde que elas vêm né da onde que sai Onde que nasce essas tensões para onde que elas vai e afinal para que que serve essas tensões né Então deixa eu colocar aqui ó vou abrir aqui o esquema elétrico qualquer como sempre Ó tá aí compartilhando com vocês tá pensei que eu abrir aos cinco j8 yk é de um Dell Tá mas eu ainda não vi nada tá pessoal aqui eu só abri ele inclusive vou até abrir mais tá vou abrir outros aqui ó que eu peguei o primeiro que tava aqui ó vai abrir esse também vamos abrir aqui vamos ver pelo menos isso aqui também e vamos pegar aqui um da HP um da HP hpn ó seja um netbook Oh e vamos pegar aqui também não dá é um pau isso aqui é esse aqui é muito usado 79 12p Beleza então tá vamos começar esse aqui primeiro então essas tensões de habilitação pessoal geralmente elas estão habilitando ou uma atenção de transferência várias estão habilitando algum circuito integrado tá então é para isso que serve elas tá sem elas não vai funcionar né claro na verdade você que qualquer dependendo da tensão nunca vai funcionar né a falta de uma atenção Claro que vai vai danificar algum circuito né algum circuito vai parar de funcionar Bom basicamente pessoal essas tensões deixa eu chegar no aqui se eu soubesse aqui em cima falava já e tem elas aqui ó está Letícia aqui não mostra tá esse aqui em infelizmente não mostra essa tensão geralmente ela sai da supera eu tá não é uma regra tá elas podem também sair é serem criadas através de um divisor de tensão tá de resistores também acontecer um pouco mais rápido aqui isso não tinha fiquei até amanhã tá amanhã lá vou vir aqui primeiro e a esse aqui são aquela que aqui só tem um sonho de transferência Então aqui tem que ter as tensões de habilitação tá então aqui a por exemplo eu tenho aqui essa atenção ó cinco essa aqui a gente já tá estudando né sobre tensões de transferência aqui eu tenho 5 volts né no estado cinco que vai passar aqui assim chamada de 5 Volts no estado de zero não está dizendo é quando a placa Tá total funcionamento né estado sim que a contar só conectada a fonte tá só que para isso aqui funcionar precisa existir uma atenção de habilitação então aqui o nome que eles deram Detenção de habilitação foi 5v Underline Hum underline enable toda vez que vocês verem essa palavra enable Ou senão só hein O que significa que é habilitação tá Às vezes você vai ver ela como com também desligado Tá desligar Beleza então significa tensões de habilitação e aí vocês vão ver aqui alguma coisa aqui eu errava muito eu vi aqui ó 5v e achava que por causa que o nome deu o nome de 5 volts eu achava que deveria ter 5 volts nessa linha né que quando a gente bate o olho dele aqui há cinco ver a gente já veio a gente já logo imagina que são cinco minutos né E aqui Realmente são cinco pontos mas essas tensões de habilitação aqui ela tá falando que está habilitando os 5 volts não que ela tem a 5 volts tá outra coisa que eu noto não é sempre também porque como eu falo todos os esquemas elétricos eles têm a sua forma diferente de estar mostrando mas em alguns casos vocês vão ver dessa forma aqui ó escrito em vermelho tá então as tensões de a escrita em vermelho e as tensões mesmo tá é elas estão em preto Tá bom então vamos lá então essa tensão de habilitação 5v hum tenable aqui ó ela vem entra aqui no gay tá vendo ela entra no Gate sem jogar bem neste caso aqui ele é um mosfet o dar mais um aqui ó a seta do mosfet ela tá para o lado do GATE então ele é um mosfet de canal ele certo ou seja o gay tem que ser maior do que o sol se para aqui essa tensão de 5 volts aqui passe para cá Ok basicamente é isso que eu sempre falo eu gosto tá sempre falando e falando novamente para gente nunca esquecer essas coisas tá É mas você que eu já falei antes também então essa atenção que vem aqui ó você olhar o pino quatro faz a curva aqui volta essa atenção se chama cinco ver hum Enem vamos ver como é que ela está sendo criado aqui tá então aqui ó ela tá vindo aqui e ela está sendo criada por uma tensão de 15 volts estado cinco olha isso se é que tá falando para mim que é estado cinco que é S5 significa que só de conectar fonte essa atenção nasce se essa atenção nasci só de conectar a fonte é uma atenção primária então às vezes a gente fala assim atenção primária é o tenho três eu tenho cinco vou tá tudo certo não tá tudo certo porque se neste caso aqui se você não tiver essa atenção de 15 voltas aqui e aqui neste caso aqui ó ela passa a se chamar 5,100 neibol que atenção de habilitação de 5 volts se essa que não existe você não vai ter essa tensão de habilitação e como que tá funcionando esses 15 já tá chegando aqui 15 voos haq está passando por este resistor tá vendo e está passando por este outro resistor aqui ó tá vendo e aqui deixa eu ver aí no Décio aquele de se alimenta Vamos aumentar aqui pra gente poder ver ele ainda vem aqui para essa outra de 3 volts também três outra que as colocaram de 3. 3 volts e-mail né lá e nem vou né então 15 volts ele tá vindo aqui pessoal Olha isso ele está vindo aqui está passando por aqui olha isso vamos acompanhar aí ele chega aqui ele chega aqui ó então ele vai bater aqui ele ele vai chegar até o gate né aqui ele vai descer meu Deus que aconteceu aconteceu foi que atrapalhou um negócio pera aí vamos lá três vai vir vai descer vai alimentar aqui também três volts vai continuar descendo e vai alimentar aqui também o é a Sé um ponto 5 volts e depois vai criar esse 1. 5 volta odeia aqui é só para falar que a ponto tá pessoal um de 5v tá que provavelmente deve ser atenção de 1.

5 deve ser da memória viu sua atenção pode ser que seja tá não tem ideia se é ou não da memória aqui do lado até fala não Não fala só fala que é isso então aqui também tá tendo uma atenção de transferência tá do Estado três do Estado três para o estado zero cartão quando a o equipamento está suspenso né Essa tensão que vai aparecer e vai se transformar na atenção s0 aqui a mesma atenção por em estado zero tá então ele cria Olá tudo isso daqui ela alimenta aqui então essa atenção ela é atenção de habilitação vocês estão vendo ó ela é uma atenção de habilitação 15 volts ter atenção de habilitação não tendo essa atenção aqui presente você não vai ter 5 volts estado zero você não vai ter três é 3. 3 volts estado zero e você também não vai ter 1. 5 rosto estado zero nessa placa placa vai ligar Vai acender os LEDs e logo em seguida ela vai desligar tá porque porque eu não tenho as outras tensões ou talvez ela pode até permanecer ligada porém vai ficar só nisso consumo baixinho na fonte quer dizer não vai funcionar Então você precisa ter essa atenção vamos orar mais tá vamos orar mais vamos ver aqui o acompanhando Oi ó eu tenho aqui uma outra atenção de habilitação e é uma outra atenção de habilitação aqui ó olha aqui ó aqui chama e Neiva Lembra que eu falei que nem vai habilitação então ele chama hum enable inglês é correr mas aqui ele não quer dizer dessa forma aqui ele quer dizer funcionar Tá então habilitação para funcionar aqui no caso pessoal o que que é esse cara aqui vamos tentar descobrir o que que é esse circuito aqui basicamente é ele recebe essa atenção aqui não sei nem o que que era falando Dinho que deve ser de memória alguma coisa ligada a memória ela acredito referência bom não ter ideias aí eu pensei que estudar o circuito Tá mas ele passa aqui por um resistor que nem tá desenhado como um resistor a idade Ele tem o nome de resistor mas aquele escreve prédio são Note que aqui tem um pede que não tem o resistor que se fosse resistor aqui deveria estar assim né que aqueles riscos né Foi horrível né que seria assim ó é só desse jeito tô desenhando muito mal legal e aqui então ele vem tá E aqui ó ele passa tá vendo aqui ó uma outra coisa que a gente aprendeu aqui a gente vê que ele tem dois caminhos ele chega aqui no dreno mas aqui ó ele passa por cima vem aqui nesse resistoe desse resistor ele dá continuidade não é isso mesmo não né pessoal porque aqui ó tá falando que o r 3707 é de y lembra que eu expliquei para vocês que de y é quando o componente não está na placa Então o que a gente pode já saber uma coisa se esse componente aqui parar de funcionar se não tiver funcionando você pode sim colocar um resistor aqui ó e fazer a passagem tá algumas vezes a gente vê técnicos fazendo o seguinte esse esse esse transistor não está funcionando a pessoa remove o transistor e faço um Jumper né E aí as pessoas costumam criticar esse tipo de coisa mas dependendo do que for pessoal Bom dia certo sim aqui mesmo no próprio esquema elétrico fala por mais que não existe o resistor aqui ó fala que poderia ter essa opção poderia dinheiro deixar aqui ó já a opção Então se por um acaso acontecer né desse cara que dá problema nesse caso aqui você pode sim você pode fazer um dreno para os outros funciona normalmente tá bom ou você pode colocar um resistor aqui a zero como está vendo que funciona também tá mas basicamente foi ele quem está estudando aqui é São só as tensões gênero vamos ver da onde que vem essas tensões aqui de habilitação essa aqui ó vamos ver quem é que criar quem é que criou essa atenção quem é aonde que ela tá nascendo tá e nós vamos procurar ela ao geralmente uma atenção de habilitação ela não habilita só o circuito a bonita várias ao mesmo tempo tá bom então no caso aqui essa atenção aqui tá gritando outro circuito tá na falta dessa dessa dessa atenção aqui de habilitação outro circuito além daquele vai parar de funcionar naquele caso que o que eu usei lá que ele exemplo que eu usei de você poder vir aqui ó e só passar o resistor aqui por cima esse caso o mosfet estiver ruim não se tiver a falta dessa atenção de habilitação porque a sessão de habilitação vai precisar de gritar outras coisas também não só aqui tá bom então no caso se tiver faltando atenção de habilitação e você fizer isso aqui vai até a passar essa atenção aqui mas o circuito não vai funcionar porque que não vai funcionar porque ele ele habilita outros setores também vamos orar vai lá um ex meu Deus já acabou aqui e aqui aqui agora está buscando tudo tá escrito vai nego né E aqui olha da onde que ele vem ó tá vendo aqui tem três setas tá mostrando que ele tá saindo daqui pessoal tá saindo daqui e olha da onde que ele tá saindo daquele circuito Zinho que a gente estudado mais cedo olha só é o circuito dos 15 volts que passa por aqui tá vendo a antes alguém me pergunta isso aqui é um divisor de tensão Rodrigo não é um divisor de tensão se fosse um divisor de tensão Algum deles aqui deveria estar ligado ao terra e não está aqui nós temos um capacitor capacitor de um lado tá ligado ao Terra e do outro não então não é um divisor de tensão então quanto que eu devo ter aqui algo em torno de quinze volta tá pessoal Claro que ele passa por dois resistores e claro essas histórias que são de 0 pontos tá mas mesmo assim dá uma leve queda 14 alguma coisa Tá bom então ele venham 15 volts aqui ó ele vem e cria essa atenção hum e-mail aqui bom então não falta olha olha como é importante na foto esses 15 volts você também não terá essa tensão de venable aqui não terá também tá tem outras tensões de habilitação aí inclusive também ele habilita aqui ó esse cara que ela está no dreno aqui na verdade há nove litros ele é o dreno desse cara aqui tá Por enquanto a gente não vai estudar esse tipo de circuito tá pessoal aqui a ideia é a primeira a gente aprender cada um dos da casa pra gente pode vir começar a estudar esses circuitos aqui e eu acho que a parte mais gostosa do de aprender esquemas elétricos é quando a gente começa a estudar o funcionamento do circuito tá onde você bate o olho no circuito e você tenta entender como é que ele funcione você consegue aprender aí você vai saber que você está no caminho certo beleza continuando aqui eu tô querendo encontrar mesmo é o super era eu porque é lá que nascem muitas tensões de habilitação vamos ver sentir encontra e aqui ó aqui também tem um outro habilitação que mais tem na placa pessoal que mais tem na placa tá então aqui ó eu tenho uma outra atenção de habilitação essa aqui ó tá vendo que é tecido em de e-mail estão aqui tá falando que é zero de odeia você coloca um ponto é como funciona 0.

75 voos e nem vou então você sabe que aqui não tem que 0. 35 você você sabe que aqui nós temos atenção que vai habilitar o 0. 35 vamos escrever vamos ver aqui do lado de cá cê vai sair 0.

35 essa atenção aqui ó ela não tá dizendo mas provavelmente ela deve ser zero porta 35 gols provavelmente não sei dizer ao certo se é mesmo mas Provavelmente sim independente disso aqui é só o nome tá então aqui tá falando que é ele que vai habilitar esse cara aqui da onde que ele estava 10 de 75 ver é meio ó ele também está aqui olha só isso vamos observar aqui e olha tá aqui também ó tá vendo ele tá aqui inclusive Nasci Aqui ó ele nasce aqui ó e ele tá aqui também café tá tá vendo aqui ó tem uma certa dizer que a partir daqui que ele nasceu tá vendo e aqui também ele também tá aqui ó aqui é o mesmo nome né é a mesma é o mesmo sinal vamos continuar só ele nasce aqui então o que que acontece Olha também entra aqui ó nesse tu-46 01 e aqui me mostra no diagrama em blocos aqui na Bíblia diagrama em blocos na que eles tinham isso aqui esqueci o nome agora perdão sequência sequência de power em blocos tá ele mostra ele aqui também ó dá hoje que ele sai da mesma e vamos continuar Oi e pronto então na falta desse cara na falta desse cara esse pelo 4601 não vai funcionar tá o quê que sabe que um circuito integrado para funcionar ele tem que ter alimentação e habilitação né então na falta dele aonde mais não vai funcional na falta dele e cio 37011 não vai funcionar Ah tá E aqui ó esse circuito aqui também seja se ele tiver faltando é porque um desses caras Aqui também está faltando a pegadinha que tem um de y Tá vendo só não é esse cara aqui ó você tava até fazendo uma análise de circuito aqui vamos ver aqui ó tá lá nada de circuito poderia ser esse cara que criando aquele sinal muito bem poderia ser lá o criar esse sinal aqui porém sabe que tá vindo daqui porque eu dei Y significa que esse componente não está na placa Então essa atenção aqui esse sinal tá parado aqui e ele tá pegando é esse sinal aqui ó é esse sinal aqui que tá vindo passando aqui pelo r37 10 de resistor só tem no nome porque ele é um pet aqui de consegue ver que não pede tá aí ele vem aqui para do lado de cá também fica parado aqui ó e aqui ele cria ele muda de nome ele faz uma transferência de nome para 0245 ver e-mail tá vendo É só vamos tentar achar logo o super aí honra senão a gente vai ficar só nesse só nesse cara aqui né Eu não quero ficar somente no [Música] nesse nesse esquema elétrico tá vamos ver se eu acho ele aqui Oi espera eu a baixar super eu a forma mais fácil que tem a gente encontrar aqui ó é o que que eu passei ali eu side the shard e aqui ó que é melhor ainda e vamos ver aqui ó somente ele deve estar com esse nome aqui ó esse que deve provavelmente vem lá da Super aí ó tá tá vendo tá tudo em vermelho que é só esses que tão habilitando geralmente estão em vermelho tá geralmente Oi ó deixa eu ver aqui se eu acho ele e não esse aqui eu errei gente cadê a superar eu dessa desse cara vamos achar vai vamos procurar eu quero achar o super will I em todo o circuito tem uma habilitação todo 50 São acho que eu já passei isso traiu geralmente ele fica mais em cima Alice a música da tá passando bem rápido não é bem rápido bem rápido é desse aqui nós vamos encontrar vamos vamos passar para outro que lá no outro a gente encontra na super aí ó pode ser não ficou demais em um só tá não quero ficar de mais um só então aqui é a mesma coisa pessoal Ó tem a capa ali tem o índice aqui né aí Aqui tem um diagrama em blocos mesma coisa ó tem a a sequência de de energia blocos-diagramas né a sequência de estar também tá aqui só que a gente tá procurando agora são as tensões de habilitação achar que agora o trabalho vou direto na super aí ó tá e o direto uma super eu vá vamos lá diretamente na sua cara eu eu achei aqui a superar eu e essa placa enorme o seguinte o nosso praia ou essa placa ela é alimentada por 3. 3 volts né E aqui ó ela vai começar a liberar alguns sinais e sinais pessoal que ela começa a liberar aqui é justamente para poder habilitar é habilitar algumas alguns sinais algumas tensões na verdade tá então aqui ó a gente chegar ao Toda vez que você vê a seta saindo daqui significa que tá realmente é uma é um sinal que tá saindo da Super aí eu ia quando a série está para cá é são sinais que a sua para eu estar recebendo tá então beleza E se ele tiver assim ó desse jeito aqui não troca de sinais tá fica trocando cenário é o que eu quero encontrar aqui é a sinais de habilitação tá primeiro tá bom Então olha que achei o primeiro aqui não tá em vermelha que está em azul na verdade ser mais um ó eu tenho aqui o vccsa ou um eu tenho mais um ponto 5 vs ou eu tenho mais cinco ver ou tá vendo eu tenho mais 3. 3 vs on são tensões de habilitação e quem tá fazendo quem tá mandando essas tensões é a super aí outra só então quanto que sai da super-herói ou geralmente três voos 3 volts é o que sai da Super aí ó Tá bom então essas tensões delas em três voos para Rodrigo e você me falou agora pouco que as tensões de habilitação elas são maiores então por exemplo você ficar aqui está habilitando os 5 volts on você me falou que lá para poder fazer a passagem do gay né tá lá o gate Uau ele poder fazer a passagem do do sócio para o dreno do Grêmio para o sol se se ele for canal n então ele tem que dar a passagem com uma habilitação maior sim só que nem sempre daquele jeito Por isso eu gosto de mostrar em diversos tá vamos seguir assim mais 561 aqui por quê Porque às vezes pode ser canal P Às vezes pode ser canal P ou às vezes ele vai criar o outro circuito Zinho antes vamos lá E aí ó olha só o 18 o 18 aqui aí essa aqui gente é o último eu vou eu vou no 19 esse o 19 aqui ele é muito famoso essa placa é a placa do u19 é aquela placa Cântico 19 da problemas e você vem e faz o que você vem liga um fio aqui ó faz um Jumper do capacitor 460 para o capacitor 438 e você vê no capacitor 471 e faz um dia prepara o capacitor 464 É esse aqui tá E aqui ó esse cara aqui ó que é de esse cara que a gente nem nem faz nada tá esse cara que ele fica cortado lá tá bom que é ele que faz alimentação desse desse o 19 tá por isso gente não usa mais esse cara aqui tem que faz os Jumpers e quem está fazendo com a gente faz aqueles jeans lá até que você tá sabendo que eu estou falando né se não tiver sabendo procura aqui no canal mesmo tem eh e o as soldas quem te faça reparo de um 19 coloca seguro 19 vai ter lá Mas independente disso pessoal então quando a gente fazer você está passando mais 3.

3 V A tá vendo tensão primária para mais 3. 3 vs direto tá sem habilitação habilitação está aqui e essa habilitação está vindo dá super aí o que a gente viu ela lá e como é que funciona né aqui neste caso aqui esses aí aqui ó ele é um circuito integrado ele só precisa ter uma atenção de nível lógico alta para que essas tensões aqui tá sem tá bom então é assim e ele funciona tá então ele vai ser liberado mais. .

. 3 vs 1 pela super aí ou tá bom então aço Traiu Vai saber o momento exato de liberar para frente depois do estágio da placa é quando ele libera quando esse sinal chega para mim ficar placa desligada aqui deve estar nível lógico baixo deve tá zerado tem uma super aí ou quando ela está quando começa a funcionar ela manda esse sinal de 3 volts para cá E aí faz com que esse esse circuito aqui funcione e faz as passagens das tensões Beleza Legal vamos ver mais AC 5v on aí o 18 funções idêntico tá pessoal é só tem aquele circuito nós vamos vamos procurar outro vai procurar outro deixa eu ver aqui outro ou que nós temos mais um ponto cinco mais 1. 05 ver um mesmo não deixar ele aí também sai da Super aí ou e aqui ele vem para poder habilitar um circuito vamos ver vai ele vem para imitar o 15 e vem para habilitar o ou 15 tá vendo aqui ó então ele habilita aqui também mas não é isso que eu queria mostrar é só isso é difícil para alguém te quer mostrar né tudo que tiver no dia a dia na hora que a gente quer mostrar a gente não consegue é sempre assim wecore ou roupa digitei errado ver Core on e também sai da Super aí ou vem aqui e é ele que habilita o pwm de ver Core tá vendo sem ele se dá para mim ir agora não funciona tá pessoal era isso que eu queria que daquelas extensões de transferência vai Cadê a atenção de transferência vamos passar para próxima vai felizmente daqui também não deu para botar muita coisa mas basicamente e deu para mostrar que ele precisa ter um nível lógico alto para poder fazer funcionar tá vamos ver esse aqui você tá achando que vai ser de uma placa não essa aqui é uma placa eu lembro dela lá que eu acho que ele não sei se é essa menina só não me engano aula vamos ver vamos baixar aqui e vamos procurar que as tensões e vamos procurar tensões aqui de habilitação E aí e eu quero achar tem umas tensões que tem um circuito Zinho antes habilita um circuito para depois habilitar atenção de transferência e eu não acho o rapaz no circuito lvds né segunda agradece tem um isso Oi ó passando várias aqui aqui a super aí o dela vamos ver aqui temos a super aí ou e essa placa tá vendo música atenção de habilitação que saem dela aqui e vamos ver aqui ó em alguma coisa ouviu pessoal que eu achei ó ó um tá vendo câmera um é o contrário tá entrando tá ver GPU com também está entrando a gente quer ver pegar o sinais que estão saindo tá e o spawer Ok Isso aqui é um sinal aí eu sei que ele é um sinal que é para poder manter o habilitação do das tensões ou e das tensões é que tem que estar sempre presente vamos pegar ele pra gente poder ver Power Ok inclusive até mudou o nome né não é um né vamos ver aqui ó ó e o mais 3.

3 a l engraçada que la mostra como se ele estivesse saindo da placa e aquele tá mostrando como está sendo criado por esse cara aqui ó tá vendo Às vezes o esquema é que não é claro tá igual aquele mostra como se esse cara que tivesse criando ela e não um super aí ou ele tá saindo agora em qual confiar acesso deveria estar assim tá vendo é difícil hein vamos ver outra atenção é a cama lá pessoal cama lá porque o negócio é assim mesmo tá e o Wilson essa aqui ó maravilha o Waze é um tenho nenhum também venham também é muito útil pois on é um sinal que sai da Super aí ou tá vendo ele já tá dando aqui nesse nesse circuito aqui tá ele tá ele tá ajudando aqui na habilitação deste circuito aqui ó que seria opo9 que é o pwm primário da placa tá vendo ele tá ajudando aqui tá É ele que está auxiliando na habilitação do pwb mais lembrando pessoal que ele quer dar para ele primário tá depois eu quero fazer aula só de pegar meu ainda tá É mas esse pwm primária aqui que tá sendo habilitado por ele ele tem uma atenção Régio v-red três deve ter o bege 5 também só essas tensões aqui ó Então são as tensões que só de plugar só desse cara que receberá a tensão de alimentação elas nascem tá bom e são aquelas na hora que ele recebe atenção aqui ó elas nascem tá então só de você plugar aqui eu tenho sono já nasce e aí já começam a energizar a super aí ou E aí a superar eu começa a liberar tá os seus sinais de habilitação para poder fazer com que esses caras aqui começam a aparecer tá bom essa tensões aqui começa a aparecer na placa ok É legal vamos passar para o próximo Tá mas basicamente é isso tensões de habilitação são isso A grande maioria Sai sim do da Super aí ó Mas não são todas tá tem que colocar na sua cabeça é enviado nós temos tensões de habilitação que são criadas através de resistores tá e deixa eu ver se eu acho aqui a calma lá Oi tá passando rápido mesmo Oi aqui é super ai oo26 é a super aí ou Ah eu queria tanto achar um os nossos on com tensões que realmente todas elas precisam estar presente para fazer funcionar algum circuito tá um homem um aqui está habilitando esse circuito percurso 1005 1005ha tá no estado três tá vendo o SUS Onde está habilitando quando for para o estado cinco ele habilita esse cara aqui tá então tem essas tensões não vai funcionar o estado três se essa tensão não tiver presente aqui Esse período aí 05 não vai funcionar no estado 3 e assim por diante o homem é um aqui e aqui ou não vamos vamos fazer uma leitura rápida aqui ó você que aparece bem complicado não parece vamos entender isso aqui ah ah não mas não tenho risco aqui não tem o meu lápis muito bem bem atenção mais ver aqui uma tensão de 19v passa por esse por esse diodo ela vem aqui e ela passa aqui por esse também por esse de outro 19 volts e para aqui no primo seis tá vendo que ela para no que não sei isso aqui é um transistor meu pessoal nada que são dois transistores aí tá mas tudo bem Aí ele vem para que 19 volts mas só que eu vou conseguir fazer isso em riscar e é tão ruim fazer assim pera aí calma que esse circuito aqui é interessante da gente estudar ele a importância da habilitação em vou passar isso aqui lá que meu pente Oi ó passei lá para o pente agora vai validar para riscar Então essa atenção aqui a gente sabe meu Deus aumenta aí filho vermelho a gente sabe que ela é 19 bolsa chegando aqui ó Tá chegando aqui 19 volts inclusive tá passando por esse resistor e tá indo lá para o de sair que seria aqui o pino 24 ou seja descer a tensão da fonte está presente tá bom tá presente aqui legal eu não vai chegar 19 19 volts aqui porque ele tem diodos e tudo mais então aqui provavelmente deixa eu ver aqui se ele faz é ele vai ter uma queda nesse diodo aqui ele vai ter uma queda e depois ele vai ter uma segunda queda aqui também então ele deve chegar aqui uns 18 volts se alguma coisa talvez é um pouco menos tá legal só que ele vai chegar nós vamos colocar 19 voos para redor dela vai ficar parado aqui 19 horas tá certo legal então aqui ó como é que ele funciona esse aqui tá gmd tá então eu tenho 19 aqui também tenho mais veado aí aqui então eu também tenho 19 voos parado aqui olha aqui coisa estranha em estudar Isso aqui em que coisa Maravilha em que maravilha é essa vamos tentar esse interesse aqui e aí nós temos atenção de e-mail atenção The Man on a basicamente vai chegar 3 volts porque quem tava para chegar três outros que eu falei para vocês têm só de habilitação que sai do super-herói ou com 3 bolsos tá ela vai chegar aqui e tá nesse nesse transistor aqui tá E aí ela vai alimentar esse trânsito estou quando ela alimentar esse transistor com três voos o que que vai acontecer com esse transistor esse transistor vai chegar aqui ó ela vai chegar aqui bem aqui três vou tá quando ela chegar nesse transe estou aqui E esse trânsito troquei de qual canal em vocês estudaram mesmo quando chegar mais perto aqui ó vocês estudaram mesmo ó acerta tá partindo da onde partindo daqui então e Léo npn e esse aqui a seta tá partindo da onde né olha da onde que é a partir daqui ó então é um PNP O que que significa vamos agora que que significa se esse aqui é um PNP PNP significa que aqui nessa base tem que chegar lá atenção zerada negativa né E esse aqui é um npn significa nessa Barra tem que chegar a tensão positiva lembra disso que horas a aula mesmo lembra não lembra se não lembrar a volta lá nas aulas de transistores tá então basicamente quando ele bater aqui 3 volts incomodar assunto que tem em quando ele bater 3 volts aqui o que que vai acontecer esses dois aqui ó vão unir vai vir uma atenção gnd aqui para o pino 2 para o pino 2 aqui uma atenção gnd batendo aqui um negativo vai bater que um negativo pessoal quando ele bater O negativo aqui essas duas tensões vão vão se encontrar você já vai ele vai chave aqui ó e aí essa tensão de 19 volts vai passar para cá uma chamando mais ver a de tá vendo na verdade atenção demais ver a de aqui ó seu sobre uma coisa aqui e essa atenção demais verdade aqui ó ela não existe ainda ela não existia existiam + vá + veado underline um que nasceu aqui ó tá vendo a bolinha nasceu aqui e aqui ó mais underline um criando essa atenção demais ver a de que vai ser os mesmos 19 volts então basicamente é assim que funciona antes de Poder esse esse cara quis aturar né aqui então assim 110 Volts quando saturou a que ficou 19 volts porém só de bater o olho já sabia que teria que ter Zé motivos o outro depois disso eu já botei logo a 19 voltas ali mas olha a importância que tem esse nenhum penso só esse nenhum não tiver presente você não vai ter atenção mais verdade presente na placa Oi ok e é interessante isso continuando e aqui também temos sensores de habilitação temos atenção aqui assim ó qui ó algumas vezes você sequer precisa de analisar bem o circuito Olha bem pode bater o olho aqui ó essa tensão alta tensão de habilitação assim Ok o quê que ele tem na frente dele um #hashtag né significa que esse sinal funciona em nível lógico baixo se ele tiver em lógico alto ou sem se ele tiver alguma atenção Ele não vai estar funcionando se ele tiver Zerado é quando ele está funcionando ou seja quando ele está habilitando nesse caso aqui ó nós temos aqui um transitou de que canal que esse trás transistor para onde que acerta a partir da onde casa da partida daqui ele é um p e NP lembra disso então se a seta está partindo daqui que é um pé de Positivo né aqui é o ND negativa que eu pedi positivo tão negativo e tem que chegar na base que que eu falei para vocês que deveria chegar um gênio aqui para esse cara aqui funcionava quando chegar um negativo aqui o aceoc juntamente com isl6251 underline vdd né que é o eles foi o poder pelo coletou esse aqui é o esforço que eu coletou eles vão simplesmente chave aí vai passar a essa atenção ela vai ela vai passar aqui né para poder fazer funcionar esse circuito beleza e aqui ó tá criando o assim tá vendo que aqui eu tenho uma certa e é assim que se cria o a Sininho aqui ó esse a senha aqui é assim que ele tá sendo criado tá bom o Everson isso aqui depois a gente vai abordar muito em análise de circuito Tá bom acho que é isso vamos ver mais um aqui eu queria mostrar uma atenção de transferência de forma diferente Deixa eu ver se eu acho Espero que eu acho que nesse cara aqui Olá aqui é o você que depois é só isso aqui também ele necessita muito dessas tensões aqui ó de habilitação é o LC dvd-rom para poder fazer o atenção chegar lá no conector lvds por isso aqui eu vou botar em outra aula tá vou guardar essa análise aqui em outra aula beleza e na isso eu quero mostrar agora mas é muito importante já resolve muito problema ali daquele circuito um circuito extremamente importante Oi gente fazer atenção de transferência de placa o meu Deus E aí eu achei achei achei aqui ó tensões de transferência exatamente que eu estava procurando exatamente que ele tava procurando Ainda bem porque era tudo que eu queria vocês lembram o que eu falei para vocês aqui será que vai ser exatamente mesmo ó olha olha olha esse esse circuito tá poderia muito bem a gente for analisar assim na forma mais fácil né Vocês lembram que daquele primeiro circuito foi esse aqui ó do da Dell que a gente viu que aqui tinha 15 volts entrava e habilitava ele é gritava o circuito com 15 volts aqui fazendo com que mais três Val w nessa atenção daqui passa para cá e passa a se chamar mais três ver essa bacana nesse circuito aqui é que habilita que é o gate tem canal n também tá pessoal tem que ter atenção maior nesse circuito aqui é um pouquinho mais complicado eles complicaram os negócios nós temos aqui uma atenção chamada mais vsb vai vendo Nós temos uma atenção chamadas USP aqui né que é mais que nós temos aqui ó olha o circuito Olha o tamanho dessas coisas e não temos aqui também há outras USP e acabou é isso é isso é isso é isso Então beleza vamos vamos tentar entender como é que funciona esse circuito aqui então é o último é o último de hoje mas também tem ligação com as tensões de habilitação primeira coisa que a gente quer saber aqui inclusive o mais velho SB ele se transformou em mais três mais sejam 3vs gay Ou seja é atenção de gay Tá vendo aqui tá vindo aqui tá parando aqui também no dreno desse mosfet ó olha aqui tá falando o dreno desse mosfet tá E esse mosfet aqui ele tem um que habilita ele né ela canal n também ele tem aqui um susto né É e os USP só pelo nome engraçado que é para suspender né Então essa tensão suspense sinal sussekind habilitação ele só vai aparecer eu keven tá aqui ele só vai aparecer pessoal se ele é for necessário tá esse susto aqui ele vai cortar essas tensões de 3DS aqui ele vai fazer parar de funcionar já já vou almoçar isso como é que funciona o mais vsb ele que é que a gente tá tá mais interessado no momento Então mas vsb vamos ver onde que nasce assim mais vsb ele também faz a mesma habilitação no 5 volts ó tá vendo faz a mesma situação dos 5 volts Vamos ver aonde que nasce também faz habilitação 1. 5 ele habilita um monte de lugar falta dele com certeza seria um grande problema e ele se transformou através de apenas um Jumper ele se transformou em mais bsb partindo do mais velho SBP Então vamos ver aonde que nasceu mais vsb a gente poder descobrir quanto de tensão tem dele o mais B SDP ele vem nasceu aqui ó Galinha de bebê mais de cabeça e sabe que vem mais são 19 volts de cabeça a gente tem que saber disso é só ver mais não não perdão demais é atenção mais alta vamos dizer assim que eu falo 19 volts tiver na fonte se tiver na bateria vai ser 12 volts tá bom 10 volts por aí me restou Inácio aqui então vamos entender como é que ele nasce vamos ter todo esse circuito tá que vale a pena de fazer um pouco dessa análise sem te olhar bem aqui ó Eu sei que está estudando habilitação tá pessoal mas é porque para poder habilitar o mais ver SBT A gente precisa o que o bebê mais que tá parado aqui vamos colocar 19 voos pode ficar mais fácil 19 volts que tá parado aqui a gente precisa que ele passa para cá e como que ele faz para poder nascer vamos ver então eu tenho aqui bem mais 19 volts ele vem e ele para aqui ele para aqui no mosfet tá bom legal e aqui ó ele desse também ela tá vendo passa por esse resistor passa por esse outro resistor e desce desce até o dreno aqui e aqui também ele segue e passa aqui o que que tá acontecendo nesse momento aqui nesse momento nós temos 19 volts aqui e nós temos 19 volts aqui também esse mosfet aqui é o fosse tá pessoal porque eu sou se e aqui é o dreno e aqui é o gate como que eu sei por causa da seta acerta aqui homem se você já vai estar ligado vai estar apontando para o gate ou para o SUS Tá bom então aqui eu tô aqui em casa essa para lá então essa voltada para o SUS se esse mosfet tá com a seta aponta para o sol significa ele é um canal P ele é um canal p o canal ter funciona como funciona da seguinte forma 19 volts tem aqui o gate tem que ser menor do que do que do que o sol se para poder fazer essa passagem no momento olha como que ele tá sendo habilitado no momento ele tá vindo passando aqui eu tenho 19 aqui eu tenho 19 aqui nada funciona não vai passar aqui porque eu tenho 19 no Gate 19 não sou como é que vai passar essa atenção para cá né ela mente deve ter uma segunda habilitação olha o tanto de abrir olha o tanto que é importante as tensões de habilitação e Aqui nós temos atenção de habilitação temos o bq7 e o pectus ele já foi usada tenho de forma que alguém está escrito aqui para nós aqui é o sol se e aqui é o dreno tá o sol está ligado ao terra o dreno tá ligado os 19 que é na verdade não é 19 está ligado o mais bem né o demais Ah tá ligado é mais Bill GATE GATE que aqui a gente tá vendo que a senhora tava para carro significa aqui o gate aqui ele tem que receber é um canal e no então gente dele tem que ser maior tem que ter atenção maior do que o sócio sócia que 0 só que a terra ela é GNV então qualquer atençãozinha que bater aqui e já vai habilitar esse cara aqui e quem habilita esse cara aqui é uma atenção chamada Vl ou spk é uma dessas duas eu não sei da onde tá vindo a gente pode até e voltando mas ele vai tá estudando muito circo dicas falta no momento não é a ideia é essa toda forma essas tensões aqui as vou bater uma delas vão bater aqui tá vai dar aqui atenção de sei lá Quantos Volts ele não time conseguiu estudar Isso aqui para trás vai trazer tá vendo de um circuito está ligado ao outro né vai vai fazer saturar fazendo-se é isso aqui ó Isso aqui vai a terra da linha de bebê mais aquela vai vir a terra até chegar aqui no um resistor a pagar tudo então aqui até o resistor ele vai ficar Zerado de Calda em 110 Volts porém vocês lembram que a gente já estudou que para poder ter um divisor de tensão os resistores trabalhar como divisor de tensão um deles tem que estar ligado ao terra é isso então aqui agora eu tenho 22 cá e tenho 100k aqui significa que a minha linha de bebê mais que tá vindo aqui 19 vamos falar como se fosse 19 tá vindo 19 volts ele tá chegando 19 aqui 19 aqui por ele tá passando por esse resistor que tá fazendo um divisor de tensão com esse tá vendo esse tem 22 k esse tem 100k não vou calcular isso aqui agora mas eu já sei que vai ter uma queda de tensão aqui tá e aqui a pena essa queda de tensão aqui não vai ter mais 19 aqui sei lá quanto vai ter se ela vai ter 12 volts não sei Quantos Volts vai ter aqui mas vai ser abaixo desse cara aqui tendo abaixo Olá aqui é o que que vai acontecer se 19 volts vai passar e até que enfim a gente chega na tensão de vspp sabendo que é uma atenção de 19 volts a e agora a gente vai voltar lá na onde nós estávamos trabalhando então 19 volts vem passa por esse resistor para aqui nesse nesse dreno desse mosfet né Fica parado ali mas aqui ele segue 19 volts vem aqui vem aqui bate aqui no Gate desse mosfet se mostra que a canal n então tem manutenção de 19 voltes aqui né o próximo disso e aqui vai fazer essa passagem ele não só no habilita essa aqui não ele abre também dessa forma os 1.
