E é só vamos dar sequência Aqui as nossas aulas de esquemas elétricos desta vez eu separei sim dessa vez eu já separei dois esquemas elétricos aonde eu quero mostrar para vocês formas diferentes de nascer tensão primária tá porque às vezes a gente tem na nossa cabeça que o pwm ele já nasce atenção primária né mas nem sempre é assim às vezes pode ir na sexta atenção primária para outros lados e é isso nós vamos estudar aqui então já separei tá dois esquemas elétricos estão ataque tá esse aqui é o 71r c14 c16 e depois tem
de um Del Valle del é muito comum também eu separei um esquema de um Dell mas é muito comum você encontrar em mais mais de um Dell essa outra forma também vamos estudar primeiro essa primeira forma que tá basicamente isso aqui é o pwm primário por quê A primavera é primário e secundário é interessante né tô aqui vai nascer uma atenção chamada mais cinco vá e para ser uma atenção secundária de mais um ponto 5 vs Então essa aqui é a tensão secundária e essa que já ela atenção primária tá é interessante né então esse
cara aqui ele nasce atenção demais 5ba e atenção de mais um ponto 5 vs mas Rodrigo e os três votos um dos três voos Onde que nasce os três voltas a Já sei ele na se via o regulador de tensão LD Ok do próprio oz815 que você já ensinou para a gente não tá ir até existe uma atenção aqui é lido com atenção demais 5 v a l de né Então seja só de conectar a fonte aqui essa atenção é ideal vai nascer tá E também vai nascer atenção aqui de mais cinco ver a mas
aqui não nasci os três ovos por isso que eu falei para vocês que é uma forma diferente de nascer tensão primária tá vamos acompanhar aqui ó mais cinco ba vocês vão ver aonde que ele vai aonde que ele vai dar mas cinco vá olha só ele vai ali então agora a chá atenção de 3 volts né e fica só buscando pelo mais cinco Veado é porque quem é que cria a tensão de 3 volts dele Esse é o mais cinco vá e sim ele é criado pelo através de um regulador de tensão LD porém totalmente
fora do pwm totalmente fora tá então ele é criado através desse cara aqui ó um tá vendo Então aqui ele entra três voltas e aqui ó ele sai culpa que ele entra 5 volts e aquele sai os mais 3.3 v a é diferente não é é diferente então mas é assim que funciona aqui assim que ele nasceu ele na travessa esse circuito integrado esse circuito integrado Ele parece muito rapaz não tava pensando não mas eu acho que eu tenho essa placa aqui ele parece muito com o mosfet e ele é muito parecido com mais pessoas

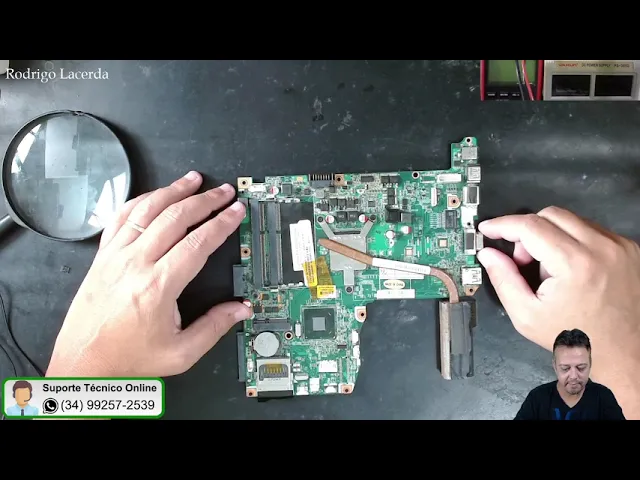

ninguém nessa parte usa é essa aqui mesmo é parte que usa ele pera aí que eu vou mostrar para você não era para mostrar aqui na aula mas de toda forma nós vamos mostrar para trazer para cal porque eu não tinha nem ajeitada aqui tá meio bagunçado ainda mas eu vou dar um zoom para vocês tá perdão aí que eu não ter organizado aqui pessoal massa é basicamente essa aqui é a placa tá eu nem sequer atinei aqui que eu tava com a placa aqui tá mas o regulador de tensão dele está aqui ó tá
vendo esse daqui que eu regulador de tensão de 3 volts Olha aí já dá o foco nele vocês vão ficar de olho nesse cara aqui olha lá tá vendo ele lembra muito mais Pet aqui você tem que lembrar que aqui vai uma uma plaquinha wi-fi então ele fica até protegido aqui tá Então esse cara aqui é um regulador de tensão tá aonde ele recebe 5 volts que sai serviço vou através dele Beleza então fique sabendo que vocês vão pegar esse tipo é de placa tá aí e de repente você que eu só mudar aqui de
repente você vai ficar ali procurando e não vai entender mas existe tá tem essas formas aí também beleza Qual que é a outra forma Rodrigo a outra forma pessoal é essa aqui ó nós temos aqui é um pwm tá aonde ele vai nascer de um lado os três volts entender esse aqui é o cinco vai nascer 5 volts aqui de cá ele vai nascer três volts de cá ele vai ter suas tensões LT vamos ver aqui ó você não me engana que ele tem atenção Ele de cada ser e vai ter atenção é ideal mas
eu acho que vai é ou não é uma lata só aqui ó 1l de ou então se tem 1l de Ó tem que ter atenção ele lá que tá aqui ó ele tem uma atenção é ideal que nasce nele e também 5 volts tá mas olha o nome mais cinco ver underline ou ex2 tá vendo de cá Nasceu mais cinco ver underline always Ok e de carne Inácio mais 3.3 V ou Ei tá bom Rodrigo então não sei porque você tá me mostrando porque eu já vi que tem todas as tensões ele tem atenção já
nasceu atenção de três já nasceu a atenção de cinco rapaz teve nada de diferente Aí não através de um pwm Pois é e aí que eu quero chamar atenção de vocês cuidado porque nem sempre só existe essas tensões primárias né geralmente quando fala em tensão primária a gente a Pensa logo nos 19 volts a gente pensa logo nos três e no 5 volts Só que essa placa a outra atenção primária totalmente diferente olha que essa atenção primária dela pessoal e mais 15 Always On É sim atenção é primário você atenção ela é primária e como
que ela nasce como que nasce atenção ela nasce pessoal através desses diodos duplos aqui ó Ah tá vocês vão ver lá como se fosse uns mosfet vizinhos pretos tá com os transistores né geralmente estivesse mais e transistores né só que não é não tá como que funciona tá ele aqui ó ele recebe atenção demais 5v underline ou esses dois ou seja a tensão do regulador de tensão Cadê já tá vendo aqui é do LD ó então quando nasce essa atenção aqui já vai nascer atenção de 15 Mas como que transforma a isso Rodrigo Pois é
olha como que transforma isso através de pulso pessoal então aqui ó chega 5 volts tá esse 5 volts ele passa aqui aqui ó tá vendo tem esse capacitor aqui o capacitor 5 bowls para aqui não para para só que através de pulsos justamente Aqui quem tá fazendo esse expulsos é o de L2 o de L2 é o drive né que é o great do moço a caixa estávamos aqui ó o great do mosfet de baixa é o great não posso Pet de baixa ogfeet do mosfet de baixo de do set de 3.3 volts aqui ó
que tá criando então ao mesmo tempo que ele está mandando aqui ó para o gate ele também está mandando um pulso para cá ele tá mandando um pouco e esse pulso ele passa esse pulso ele passa tá fazendo com que 5 volts aqui ó aqui ó ele passe para cá e aqui ele se transforma em 10 volts É sim aquele se transforma em 10 ou 5 volts se você vier aqui ó e medi aqui no pino 1 ou no pino 2 do p&d 4p G4 de 2 ou no pino 1 do p&d três você vai
ter dez voos nessa região tá tem placas que até escreve aqui já deve você essa aqui não mostrou tá aí ele vem passa de novo aqui dez voos quando ele chega aqui tem que ele recebe o pulso aqui ó de novo ó Quem tá vindo com o pulso aqui o mesmo criando novamente novamente aqui 15 volts ele tá criando os 15 volts então aquele passa dez voos chegando aqui ele se transforma em 15 polos Engraçado isso né quando eu pensei que vira a primeira vez eu achei muito estranho até hoje eu acho estranho é mas
é assim que funciona pessoal então basicamente se você por um acaso meio-dia que 5 volts vi aqui medindo a saída 5 volts fique sabendo que o seu problema Você já descobriu o seu problema é o drive aqui ó você está sem ponto pode pegar e o microscópio ou no CrossFox meu Deus pode pegar o osciloscópio e ver que você está sem impulso tá e provavelmente se você não tiver essas tensões aqui né você não tivesse aqui você também não terá os três voltes aqui tá não terá os três votos nascendo aqui ó tá senão também
não tem lá esse aqui é um neste caso o problema que seria o teu 7 tá Pois é é assim que tudo acontece Claro Essa aqui oh eu coloquei aqui um exemplo né pessoal o que pode ser agora eu tenho que o povo passando Mas eu não tenho aqui os 15 vou sair você pode analisar também os díodos né nesses dias estão corretos para passando tudo certinho veja o jazzghost e assim por diante tá então assim eu achei legal eu achei legal tá mostrando tá gravando essa aula para vocês uma aula aí interessante uma aula
que às vezes a gente fica meio sem saber como é que as coisas acontecem por quê que acontece é assim que sugere algumas tensões de forma totalmente diferente para poder que deve ter outras aí também diferente tá se a gente foi encontrando aí a gente vai colocando aqui também no curso Beleza então é isso espero que você tenha gostado dessa aula que não gostou deixe seu like E não se esqueça de se inscrever no canal ativar o Sininho para que toda vez que saiu novo vídeo você seja notificado um grande abraço e até a próxima
