no vídeo anterior nós falamos sobre a perda de carga em tubulações usamos a fórmula Universal quer dizer a fórmula de darciva isbá em que o valor de F foi determinado através do Ábaco de mude na determinação de F é importante saber o valor do número de reino tá bem Finalmente chegou o dia hoje vamos falar sobre ele imagine algo escoando no interior de um conduto com velocidade escoamento que parte do zero e vai aumentando ao longo do tempo inicialmente verifica se o aparecimento de um perfil de velocidades em que as partículas líquidas junto às Paredes
do conduto permanecem com velocidade nula e a medida em que se encaminha em direção ao eixo do Dudu as velocidades vão aumentando até atingir o seu valor máximo nesse local a perda de carga e proporcional energia cinética Então as partículas de menor velocidade passou a dispor de mais carga que as de maior velocidade e tendem a se movimentar e direções essas últimas tendo em vista que na natureza todos os corpos tendem ocupar posições de melhor energia a viscosidade da água consegue manter as partículas líquidas em suas posições originais até certo valor dessa diferença de cargas
vale dizer até certa diferença de velocidades enquanto a viscosidade consegue manter essa situação o escoamento ocorre com as partículas líquidas e quando lamina sobre lâmina a gente diz que o escoamento é laminar uma vez só ultrapassada a diferença de cargas capaz de ser suportada pela viscosidade começa a ocorrer a troca de posições entre as partículas da água produzindo em consequência uma turbulência dizemos então que o regime de escoamento é turbulento disso tudo a gente já tinha uma noção mas como saber o limite entre os dois regimes E aí que entra o nosso amigo reinalds osbournels
ou deixa eu corrigir Surf a gente já sabe que essa diferença tem a ver com a velocidade quanto maior a velocidade maior o problema e tem a ver também com o diâmetro quanto maior o diâmetro maiores serão as diferenças entre as velocidades Então vamos multiplicar um pelo outro Claro tem a ver com a viscosidade serviçosidade for maior fica mais difícil ocorrer do ruência Então ela entra dividindo vamos ver essas unidades a da velocidade é metro por segundo a do diâmetro É Metro multiplicando dá metro quadrado por segundo em cima a da viscosidade também é metro

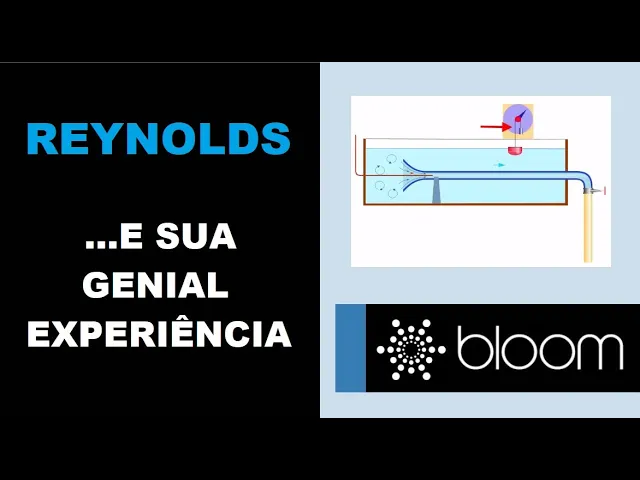

quadrado por segundo tá lembrado do vídeo da viscosidade Vou deixar na referência para você resulta que o resultado dessa operação é adimensional aí vem a genial experiência de hanouts se vocês tiverem interessado no trabalho original aí está ele tem na internet ele pegou um tubo de vidro transparente com a entrada tipo boca de sino para facilitar a entrada da água e instalou o injetor de corante veja como está ficando parece que vai dar certo mas aí poderia haver diferenças de temperatura ao longo do tubo a gente viu no vídeo da viscosidade que ela a viscosidade
Varia muito com a temperatura então para evitar essa variação ele mergulhou todo o tubo no recipiente contendo água pronto não vai mais variar a temperatura vamos instalar o suporte aqui que é para o tubo não cair só para ter certeza que nada vai perturbar a experiência vamos fazer o tubo de corante Entrando lá por fora de maneira simétrica na extremidade externa do tubo está instalada uma válvula para regular a vazão para medir a vazão foi instalado esse dispositivo que mede a variação de nível aí tem uma boia ligada a esse cabo e na outra extremidade
do cabo tem um contrapiso o movimento do flutuante aciou no ponteiro que indica a variação de nível Então é só medir a variação do nível no recipiente durante certo tempo a área do recipiente é conhecida então a variação de volume também é dividida a variação de volume pelo tempo achamos a vazão agora é só abrir a válvula e observar o que acontece aí está o dispositivo do jeito que aparece nas fotos e na internet para simplificar vamos olhar só para o tubo e o corante o diâmetro interno do tubo é de a vazão que está
escoando é que então é fácil calcular a velocidade média se conhecemos a temperatura da água então o cálculo dessa grandeza é imediato é claro esta grandeza tem um nome qual ele você acertou é número de reinos se o número de reinos é menor que 2000 o regime laminar E se o número de rendas é maior que 4000 o regime é Turbo lento entre 2000 não é possível prever veja no Ábaco de mude se o número de Reino dos é menor que 2000 o regime laminar E se o número de rendas é maior que 4000 o
regime é turbulento entre 2004 mil não é possível prever existem considerações adicionais que podem ser feitas para o regime turbulento mas que foge ao tema do número de reynalds a gente vai deixar para outros vídeos se você gostou do vídeo não se esqueça de curtir comentar e compartilhar acione o Sininho para ficar sabendo de nossas novas publicações
