#014 Desenho Técnico I - Vistas auxiliares

o Olá pessoal que professora Dora do Tomazi nos continuaram os conteúdos da as atividades pedagógicas não presenciais da componente de desenho técnico nos vídeos anteriores nos falamos sobre cortes e seções E como eles são recursos que auxiliam no desenho técnico então a gente viu o início que as vistas ortogonais são a base no nosso desenho técnico EA partir de agora então desde os conteúdos de cortes seções E também o conteúdo de hoje que é vista auxiliar nós vamos continuar falando sobre recursos que auxiliam na representação de desenho técnico e nós vamos que vistas ortogonais são

chamadas assim porque podemos quando nós temos uma peça Nós escolhemos a vista frontal da nossa peça e representamos essa vista frontal em duas vistas ortogonais porém ocorre que existem situações como por exemplo aqui que a nossa festa tem um detalhe inclinado esse detalhe não tem nada aqui ele não favorece as nossas vistas ortogonais vejo que nessa parte aqui do furo é muito bem representada muito bem representado nessa nessa Vista lateral esquerda porém o detalhe inclinado aqui na vista frontal ele fica com essa esse problema de representação ela fica com o detalhe deformado é por causa

da projeção ortogonal então vejo que a grandeza verdadeira ela é diferente ela está numa dimensão reduzida na vista superior e numa dimensão reduzida na vista lateral esquerda dessa forma isso aqui prejudica o nosso de detalhamento da nossa dessa peça aqui por isso a gente utiliza uma projeção não ortogonal que nós chamamos de vistas auxiliares Então dessa forma representando com uma vista auxiliar a gente consegue apresentar exatamente a peça no ângulo que a gente pega Porém quando representam desse jeito aqui Opa agora outra parte da peça ficou mal representada Então o que acontece a gente faz

uma mescla de uma vista ortogonal que parcial com uma vista auxiliar parcial também tá ficando desse jeito aqui vejo eu tenho a minha vista frontal eu faço superior com uma ruptura deixa-la parcial aqui é só a parte que realmente está alinhado com o plano E aí indica o meu vice auxiliar vejo que nas vistas ortogonais a gente não usa dedicação porque elas são vistas Teoricamente automáticas da vista principal que nós temos agora por exemplo na vista auxiliar nós utilizamos a indicação a Rita de ar representada aqui embaixo como vista de ar e de novo representamos

ela a partir do ângulo de inclinação da peça e e fazemos uma linha de Cultura para que isso não nos atrapalha e isso Vai facilitar quando nós tivermos por exemplo o dimensionamento da nossa próxima Então veja eu consigo colocar dimensões diferentes aí detalhe consigo colocar dimensão referente a esse detalhe não coloquei como a gente viu lá nas vistas de corte eu não posso realizar cotagem em linhas invisíveis então não confio nem uma cota aqui nós linhas não visíveis utilizei a ver só chegar me avisa superior além da vista frontal para colocar assim um sonho então

isso nos auxilia certo então eu posso ter em alguns casos Alves auxiliar Total posso representar assim a vista aqui essa vista e jogar pra lá mas ele tá lá tem um monte de detalhes tanto não nosso o auxiliar total que eu não vou utilizar para nada eu não vou conseguir cortar nada aqui porque admissão não é real da nossa peça então o mais comum é utilizar vez auxiliar parcial que foi o exemplo que eu falei antes uma vista parcial desse detalhe ortogonal e uma vista auxiliar de esse detalhe da edificação da Serra é bom isso

como eu disse é mais um recurso para facilitar o nosso desenho técnico então vamos ver como é que como é que isso pode ser pode acontecer peça para a gente começa aqui ó Veja uma peça bem complexa né eu posso ter uma vista auxiliar de ar talvez representei e sociedade já aqui ela e eu posso ter também como ela tem um mãe como uma um outros detalhes a 90 graus da serviço de ar eu posso tanto indicar aqui ó na vista dever como sendo daqui só Porém ela tem um ângulo em relação à base então

não envia representar dele então eu posso representar a vista auxiliar B da vista auxiliar a viagem posso apresentar daqui para lá e daqui para cá tem nós duas vistas auxiliares Isso facilita a nossa projeção a nossa a cotagem de forma ortogonal os detalhes que Ah tá então ficar essa possibilidade então duplas uma a partir da outra né abelha partir da vista auxiliará eu posso ter também mais do que um anjo está auxiliar vem aqui ó eu tenho uma vista frontal e tem uma base reta um ângulo para cá e um ângulo para cá certo então

vejo que eu tenho dois de detalhes internados para lados diferentes nesse caso que que eu fiz a minha versão superior parcial eu ronquei ela aqui nas nos faz que ainda são ortogonais E aí eu fiz vista de ar para esse lado com esse detalhe aqui representa dois furos e a gente está de ver representada por lado de cima claro que esse lado de cima aqui ou lado de baixo aqui eles estão representados a preocupar melhor o tamanho da folha não é obrigatório que deixar o seu próximo e descobre seja para baixo a gente a utilizar

o espaço da folha e não deixar os vídeos dessa vez tivesse apresentado para para baixo e ficará meio apertado para fazer a parte da Montagem então também é a gente também usa como como forma de passar melhor as vistas na nossa é na nossa folha tá que ele tem um outro exemplo vejo eu tenho a vista Frontal à vista lateral esquerda E aí eu tenho a versão cidade já para representar o detalhe o corte desse desse Prisma que tem em cima dessa dessa base tô mais um exemplo essa aqui é uma Peça parecida com aquela

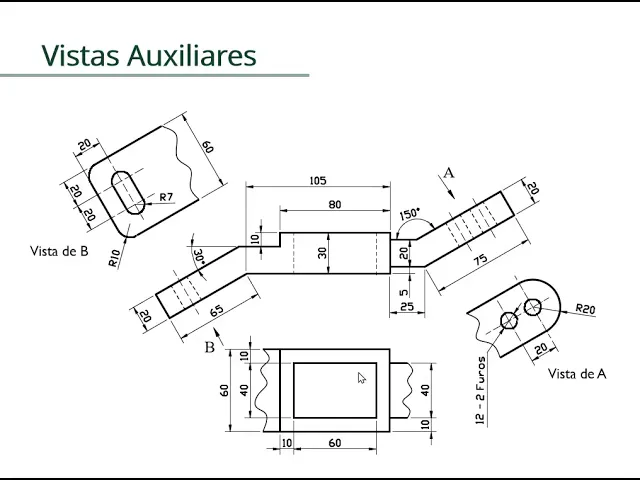

primeira que eu usei para a explicação das vistas auxiliares e só falta um pouco mais de detalhes né então nos revista frontal a superior parcial e avistou será parcial também conforme foi indicado pelo detalhe A é porque eu tenho mais um exemplo que segue um um outro gente que eu já mostrei né O que é a vista principal avistar superior parcial na com cortes nas duas extremidades e as duas vistas à vista de bebê e a vista de ar aqui ainda tem uma uma perspectiva para mostrar a em 3D como essa na praça classes auxiliares

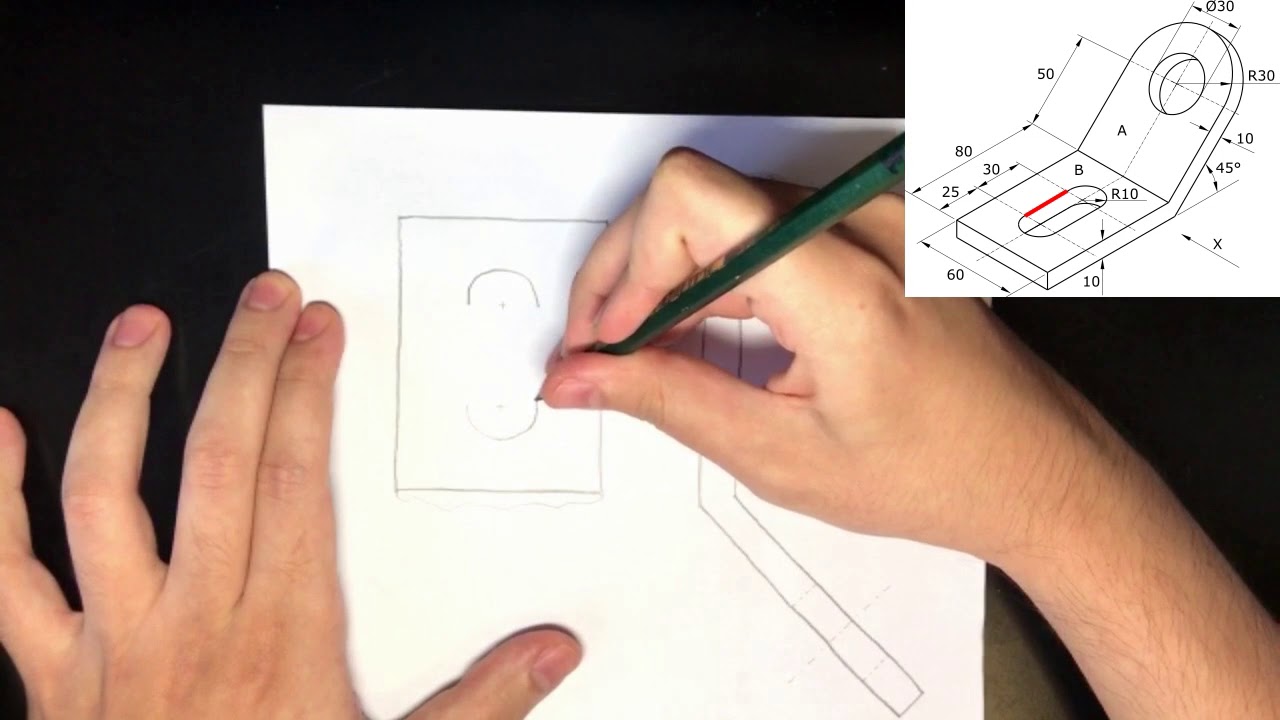

elas são mais um recurso que a gente adiciona no dizem técnico para possibilitar a nossa representação das nossas das nossas peças aqui nosso consigamos até o final da disciplina reproduzir as peças e colocar o dimensionamento nela e a no caderno de exercícios tem exercícios de vistas auxiliares na página 34 então é si dizem aqui eu tenho a vista frontal dessa dessa minha peça aqui em cima e a gente tem que fazer auxiliar dessa dessa ponta auxiliar pode ser por esse lado aqui já tem um espaço lá no caderno de exercícios e não tem caderno de

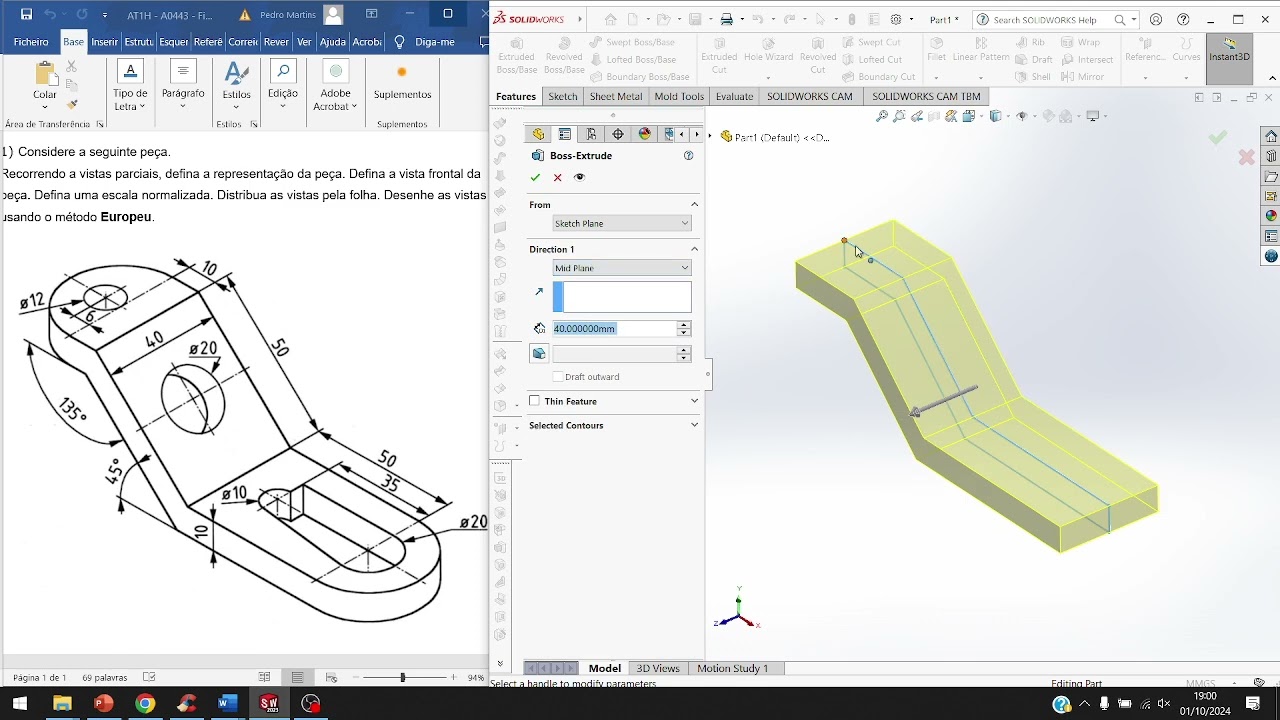

exercício tranquilo pega as medidas dessa Vista desenhar ela e reproduza outra parte lá para o lado de cima aqui tem uma peça semelhante àquela que eu mostrei anterior mim onde eu tenho um copo principal Então tem que representa a vista superior parcial representar vista de ar representar vista de bebê tá então aqui tem as dimensões que estão contidas na vista isométrica sobre para que vocês tenham a o tamanho das vistas auxiliares que precisam ser a desenhar o Ah tá bom pessoal a encerrar as conta do craque um abraço e fiquem bem E aí
