Ok então nessa videoaula a gente vai falar sobre o retificador de meia onda que eu costumo abreviar também com a sigla rmo nessa videoaula nós vamos apenas entender muito bem e eu acho que essa é a parte principal do estudo dos certificadores é entender muito bem como eles funcionam E aí nas próximas aulas a gente vai fazer cálculos vamos fazer exemplos mas nessa aula aqui o foco é entender o funcionamento do retificador de meia onda Então olha só o retificador de meia onda é o mais simples e menos eficiente dos três circuitos retificadores que nós

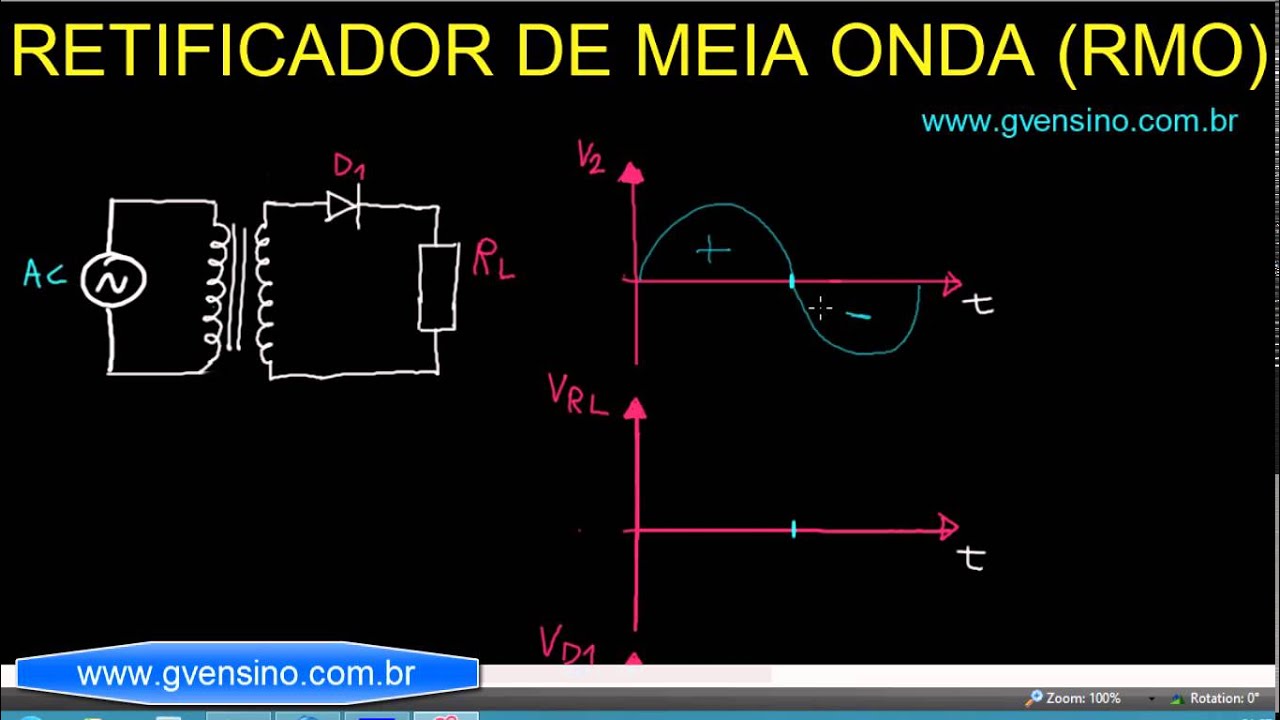

vamos estudar então ele é o mais simples e é o menos eficiente por isso mesmo é o que é menos utilizado na prática o circuito dele é muito simples e tá aí na tela que vocês podem ver muito bem eu tenho aqui a minha fonte de corrente alternada o meu gerador a minha tomada eu tenho aqui um transformador que como nós já vimos lá na aula de fontes lineares o papel do transformador vai ser abaixar essa tensão alternada por um valor mais baixo para um valor mais adequado e Aqui nós temos Aí sim o circuito
retificador que é muito simples né no secundário do transformador eu tenho o diodo ligado insere com a minha carga e é isso um diodo ele o diodo em si que é o retificador de Fato e a minha carga minha carga é quem vai receber esse sinal retificado a carga ela é simbolizada pelas letras RL ela pode ser um resistor ela é simbolizada como um resistor mas na prática ela pode ser um resistor como ela pode ser qualquer equipamento um motor e ela pode ser um eh Vamos pensar aqui um outro ela pode ser um mouse
um teclado ela pode ser um aparelho de televisão um aparelho de DVD eh qualquer coisa a carga ela é qualquer coisa que vai receber esse sinal retificado esse sinal que agora é em corrente contínua e o retificador mesmo em si é o diodo nesse caso aqui o retificador de meia onda é um diodo simples ligado já em série com a carga vamos entender como é que esse circuito retificador funciona eh primeiro a gente vai ver o funcionamento dele aqui no papel e aí eu vou no simulador em seguida mostrar para vocês o funcionamento dele tá
então pra gente entender o funcionamento do circuito retificador nós vamos começar aqui desenhando as formas de onda primeiro a forma de onda no secundário do transformador Tá qual é a onda que sai aqui do secundário do transformador e depois Qual é a onda que chega até aqui na carga Então a gente vai fazer as duas ondas e fazendo as duas ondas a gente vai entender como é que o retificador de meia onda vai funcionar tá Então olha só peguei a nossa caneta aqui e vamos pensar o seguinte qual é a forma de onda que eu
tenho no secundário do transformador ora muito simples essa pergunta no primário eu tenho uma forma de onda senoidal alternada de valor maior de grande amplitude né O que que o transformador vai fazer ele vai simplesmente diminuir a amplitude dessa onda vai deixar ela uma onda menor mas ainda assim uma onda alternada então a forma de onda aqui no secundário vai ser o quê vai ser uma onda alternada né então vamos desenhar ela aqui a nossa onda alternada não reparem aí na como meu desenho tá ficando feio tá olha só essa parte de baixo aqui da
onda vou até dar uma parada aqui não reparem nisso importante é entender a ideia e aqui eu tenho a minha onda alternada que tá chegando aqui no secundário sinal ainda é alternado e ele tem aqui os seus semiciclo positivo depois o negativ depois positivo de novo e assim por diante ou seja se eu tenho aqui no secundário um sinal alternado Quer dizer então que o meu sinal aqui no secundário ele vai alterar de polaridade o tempo inteiro Então ora aqui em cima vai ser mais vai ser positivo e aqui embaixo vai ser negativo que é
quando nós temos o semiciclo positivo da onda tá que é quando aqui em cima é mais e no semiciclo negativo aqui em cima passa a ser menos Então deixa eu apagar aqui no semiciclo negativo as coisas se invertem ou seja aqui em cima passa a ficar menos e aqui embaixo passa a ficar positivo então or a corrente tende a circular em um sentido ora em outro sentido porque o que nós temos aqui é um sinal de corrente altern nada tá então sabendo disso sabendo que ora o positivo tá em cima ora o positivo vai para
baixo quando aqui a onda tá no semiciclo Positivo o positivo tá em cima quando ela tá no negativo O negativo é que tá em cima sabendo disso vamos tentar entender Qual é o sinal que chega aqui na carga aqui no resistor da carga tá então pra gente entender como é que opa pra gente entender como é que vai chegar esse sinal que aqui no transformador ainda é alternado como é que esse sinal vai chegar aqui na minha carga eu vou analisar os dois semiciclos o positivo e O negativo separados então eu vou traçar uma linha
aqui espero que fique pelo menos um pouquinho reta né tá aí até que ficou ficou boa e Vou traçar outra linha aqui traçar ela bem pontilhada pra gente separar os dois semiciclos que eu vou analisar separadamente Quando o sinal é positivo e quando ele é negativo então primeiro vamos analisar a parte positiva do sinal quando aqui no secundário eu tenho positivo em cima e negativo embaixo Qual é o sinal que eu vou ter aqui na carga muito bem nesse caso aqui então deixa eu trocar a cor da caneta quando o positivo tá em cima vocês
sabem que a corrente ela tende a sair sempre do Positivo você sair então sempre daqui então como é que esse diodo vai est polarizado diretamente ou reversamente bom tá bem claro né que quando o positivo tá aqui em cima e quando a corrente tenta passar nesse sentido o diodo fica polarizado diretamente ou seja ele permite a passagem de corrente até a carga a corrente ela vai passar no circuito vai entrar na carga né E vai sair e voltar aqui para o negativo o lado que a corrente entra é o positivo e o lado que a
corrente sai é o negativo ou seja quando a onda aqui ela foi positiva conduziu corrente então eu tive uma condução de corrente como é que vai ficar a onda aqui na carga bom se eu tiver medindo o meu sinal aqui aqui em cima né então se o meu ponto de medição for aqui nesse ponto aqui de cima como esse ponto aqui é positivo a forma de onda na carga vai ser igual aqui né vai ser positiva também Gente do céu pera aí deixa eu desenhar uma uma onda pelo menos não tão horrorosa né porque vocês
merecem um pouco de qualidade aqui no nosso ensino então se eu tiver medindo aqui em cima reparem que o sinal foi positivo então a minha onda aqui também vai ser positiva tá então agora ficou mais ou menos né cruzou aqui um pouquinho mas tá bom minha onda vai ser positiva tá e quando no secundário Eu tenho um sinal negativo ou seja vamos voltar aqui vamos apagar ou seja quando aqui aqui no secundário o meu sinal Ele tá negativo quer dizer aqui em cima é menos e aqui embaixo é mais o que que vai acontecer bom
vamos apagar aqui essas correntes que não não vão nos ajudar agora aqui então quando aqui em cima é menos e quando embaixo é mais a corrente ela vai tender sempre saindo do positivo vai tender a sair por aqui só que será que o diodo vai permitir a passagem dessa corrente a resposta é não vocês já sabem que não nosso curso nós já Vimos que que é um diodo polarizado diretamente reversamente e vocês sabem então que nesse caso o diodo tá polarizado reversamente a corrente não vai conseguir passar no circuito o diodo vai bloquear ou seja
como o diodo bloqueou eu não tenho corrente Eu também não vou ter tensão na minha carga a forma de onda na minha carga vai ser zero porque o diodo não permitiu a passagem da corrente zero tá quando o sinal volta a ser positivo ou seja quando aqui em cima volta a ser mais vamos riscar aqui não vou perder tempo Apagando não tá vamos riscar aqui vocês já entenderam quando aqui em cima é mais e quando aqui embaixo é menos aí a corrente tende a sair daqui o diodo permite a passagem da corrente ou seja a
corrente vai passar entra aqui em cima que é o positivo onde ela entra é o positivo onde ela sai sempre O negativo E como eu tô medindo ela aqui em cima no Positivo a onda aqui volta a ser positiva tá Então pessoal reparem o que aconteceu no semiciclo Positivo o diodo permitiu a passagem da corrente essa corrente chegou até a carga por isso o sinal na carga ficou com esse formato já no semiciclo negativo inverteu a polaridade aqui no transformador e o que aconteceu o diodo bloqueou a corrente por isso que na carga o sinal
ficou em zero porque o diodo não deixou a corrente chegar na carga a hora que o transformador voltou a ter o semiciclo positivo o diodo voltou a ficar polarizado diretamente e permitiu a condução de corrente normamente legal né pessoal Bacana esse sinal aqui como ele tem uma onda e depois zero né ele fica aqui uma onda positiva e depois o restante do tempo cortado esse sinal é chamado de meia onda justamente porque ele aproveita apenas metade das duas ondas que eu tenho no transformador né no secundário eu tenho uma onda positiva uma negativa ele aproveita
só a onda a onda positiva a onda negativa ele corta por isso ele aproveita apenas metade da onda inteira por isso ele é chamado de retificador de meia onda pra gente entender melhor ainda vamos olhar aqui a simulação que eu preparei pra gente no Proteus onde eu tenho aqui o mesmo circuito um retificador né e aqui eu coloquei até um osciloscópio para medir mas eu não vou usar ele agora eu deixei uma frequência aqui bem baixinha no nosso gerador pra gente conseguir ver bem as alternâncias das polaridades Então olha só eu vou dar o play
ele vai abrir o osciloscópio eu vou fechar o osciloscópio eu quero que vocês reparem no sentido da corrente no transformador e reparem o que a a o sinal que chega na carga né Então olha só no semiciclo positivo que é quando aqui em cima é positivo e aqui embaixo é negativo vamos esperar que vai chegar já já ó ó lá ó aqui ó sem cíclo positivo a corrente sai daqui porque aqui é o positivo e ela chega na carga o diodo permite a condução dessa essa corrente na carga Ela Tá circulando aqui normalmente só que
ela vai inverter olha só ela vai chegar aqui no semiciclo negativo e o que aconteceu quando a corrente deveria sair aqui por baixo ela é zero porque o diodo não tá deixando ela passar ou seja no semiciclo Positivo o diodo permite ela chegar na carga só que quando ela chega no semiciclo negativo que ela inverte o sentido o diodo Cora e ela fica em zero pegando o osciloscópio a gente vai conseguir ver isso muito bem olha só reparem aqui que agora a onda tá em zero olha só tá zerada e quando ela conduz eu tenho
a onda sendo transmitida até a carga Olha lá aqui ela tá zerada quando fica positivo aí conduz a onda passa na carga quando inverte a polaridade o diodo Cora não deixa conduzir aqui Vamos diminuir aqui um pouquinho aí pra gente conseguir ver melhor as ondas eu quero que vocês tentem prestar bem atenção no sincronismo que a onda tá sendo mostrada aqui com aqui no circuito a inversão de polaridade no transformador Olha só agora tá em zero não passa quando o semiciclo fica Positivo né Aí passa a corrente se eu for ligar aqui também vamos medir
aqui também no direto aqui no secundário do transformador ter que arrastar o diodo um pouquinho para cá o canal B do meu osciloscópio eu vou ligar aqui e vamos ver os dois sinais ao mesmo tempo deixa eu ajustar o canal B aqui canal B vai ser o sinal de cor azul aqui Olha só pessoal vamos deixar passar essa tela aqui pra gente ver melhor Olha só quando o sinal alternado tá negativo ele não conduz conduz só quando a onda está positiva vamos aumentar um pouquinho aqui volts por divisão deixar em 2is VT por divisão para
vocês verem melhor aí as duas ondas né então percebo que em azul eu tenho o meu sinal de corrente alternada e em amarelo aqui por cima eu tenho o sinal do na minha carga o sinal que chega realmente na minha carga quando o sinal tá negativo o diodo corta quando tá positivo diodo permite aí a condução da corrente elétrica né tá aí ó Agora ficou melhor para vocês verem Então pessoal Espero que tenha ficado bem claro o funcionamento do circuito retificador de meia onda como ele funciona espero que essa onda aqui sendo formada faça bastante
sentido para vocês e em caso de dúvidas entre em contato conosco essa o foco dessa aula é realmente entender como que esse circuito retificador de meia onda funciona e antes que eu me esqueça né aqui eu preparei pra gente né Vamos desenhar aqui rapidamente o retificador com alternador aqui o transformador só vocês me perdoem Aqui o desenho aqui o diodo e aqui a carga que vai receber o sinal retificado aqui o nosso di outo e a gente sabe que no secundário o sinal que vai chegar vai ser um sinal alternado com semiciclo positivo e negativo
sempre vai ser assim mas e na carga né na no outro exemplo nós colocamos o Terra aqui embaixo e o sinal de medição aqui em cima agora nós vamos inverter só para vocês verem o que vai acontecer agora eu vou colocar o Terra aqui em cima na parte de cima da carga e o meu ponto de medição eu vou colocar aqui na parte de baixo da carga que é onde eu vou mostrar aqui no gráfico onde eu tô medindo Então olha só no semiciclo positivo que é quando a onda aqui em cima é mais e
aqui embaixo ela é menos a corrente vai tender a sair nesse sentido aqui né vai circular na carga entrando onde ela entra é positivo onde ela sai é negativo e vai voltar para cá Só que reparem o seguinte o meu ponto de medição agora é aqui embaixo como no meu ponto de medição o sinal ficou negativo o que eu vou medir na verdade vai ser esse sinal aqui negativo ou seja deixa eu traçar aqui as linhas só pra gente não se perder né o meu sinal que eu vou medir aqui vai ser um sinal negativo
porque eu tô medindo a carga ao contrário eu tô medindo aqui no ponto em que ela é negativo tá e quando o semiciclo é negativo ou seja quando aqui em cima deixa eu riscar aqui né quando aqui em cima fica menos e quando aqui embaixo fica mais a corrente vai tender a sair por aqui o diodo não vai deixar ela circular portanto ela vai ser zero tá E aqui no semico positivo de novo ela vai circular só que como eu tô medindo no ponto em que ela é negativa a onda que eu vou enxergar vai
ser uma onda negativa tá então é importante eu saber o ponto em que eu tô medindo o sinal para eu saber se a onda vai ser positiva ou se ela vai ser negativa voltando lá no Proteus no simulador se eu inverter aqui ó se eu colocar o meu Terra aqui em cima coloquei meu Terra aqui em cima e colocar o meu ponto de medição aqui embaixo a onda vai ter que ficar negativa vamos ver olha só tá vendo a onda ficou negativa porque agora o meu ponto de medição é na parte eh negativa da carga
por isso a onda ficou uma meia onda ainda sim mais de polaridade invertida então é sempre bom eu Estar atento à posição de Terra e do ponto de medição eles sempre vão estar em lados opostos para que eu saiba se o sinal que eu vou ler no no meu instrumento no caso aqui no meu osciloscópio se ele vai ter a polaridade positiva ou negativa então por isso que é importante vocês saberem fazer essa análise eh saber quando a corrente vai circular e quando ela circula qual lado é positivo Qual que é o negativo ela sempre
vai entrar no positivo e sempre vai sair no negativo E aí eu vejo se o meu ponto de medição tá aqui embaixo aqui embaixo é um negativo então eu vou medir um sinal negativo se o meu ponto de medição é aqui em cima o meu sinal aqui é positivo eu vou medir um sinal para cima Positivo tá então e nós vamos voltar a fazer essas análises nas próximas aulas mas espero que vocês tenham entendido bem o que que é o retificador de meia onda né que é um retificador muito simples com o diodo ins série
com a carga e com Como é o funcionamento ou seja como é que ele transforma essa onda que tá aqui alternada para uma onda de meia onda contínua já ou seja uma onda de uma polaridade só muito obrigado a todos e até a próxima tchau
